Este documento resume la evolución de las telecomunicaciones y su influencia en el desarrollo de las tecnologías de la información. Explica los orígenes de la red telefónica y cómo se desarrollaron las primeras redes de datos. También describe tecnologías clave como Ethernet, TCP/IP e Internet, así como conceptos importantes sobre redes como protocolos, tipos de redes, servicios de Internet y el modelo TCP/IP. Concluye enfatizando la importancia de comprender estas materias para desarrollar proyectos en ingeniería de sistem

1. 1
RECONOCIMIENTO UNIDAD 1
CURSO REDES LOCALES BASICO
JAIRO HERNÁNDEZ BUSTOS
CÓDIGO: 11437599
UNAD JOSÉ ACEVEDO Y GÓMEZ
ESCUELA DE CINECIAS BASICAS TÉCNOLOGIA E INGENIERIA
PROGRAMA DE INGENIERIA DE SISTEMAS
BOGOTÁ
2014

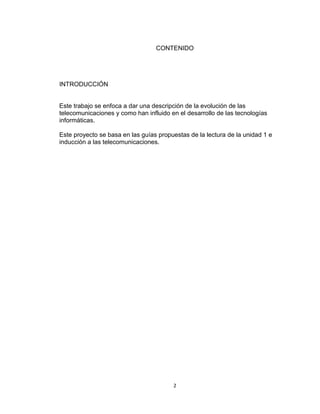

2. 2
CONTENIDO
INTRODUCCIÓN
Este trabajo se enfoca a dar una descripción de la evolución de las
telecomunicaciones y como han influido en el desarrollo de las tecnologías
informáticas.
Este proyecto se basa en las guías propuestas de la lectura de la unidad 1 e
inducción a las telecomunicaciones.

3. 3
En 1878, Alexander Graham Bell mostró su “máquina eléctrica parlante” y cómo
podía mantener una conversación a distancia entre dos de estos aparatos unidos
por un hilo eléctrico.
Al principio, los pocos teléfonos que existían se utilizaban en entornos cerrados,
particulares. Servían para interconectar dos espacios. A medida que el número de
teléfonos instalados crecía, el interés por mantener múltiples comunicaciones
también lo hacía: era preciso pensar en la manera de interconectarlos. Nacía la
idea de red de comunicaciones. Una posible manera, bastante inmediata, de
interconectar todos los aparatos.
Para solucionar este problema, aparecieron compañías que ofrecían un servicio
de commutación, hacían llegar un cable hasta cada teléfono y conectaban los
cables de los teléfonos que deseaban establecer una comunicación. De este
modo, cada aparato disponía de una sola conexión y no era necesario establecer
ninguna variación en la misma para incorporar nuevos aparatos a la red.
La tarea de conmutar las conexiones, al principio, se hacía a mano. Cuando
alguien quería realizar una llamada, descolgaba y pedía a la operadora que le
conectara con quien deseaba hablar. Una vez finalizada la comunicación, la
operadora desconectaba los cables y, así, las
líneas quedaban preparadas para recibir otras llamadas. Este servicio de
conmutación empezó en el ámbito local: un barrio, un pueblo, una ciudad. El paso
siguiente consistió en ofrecer conexiones a larga distancia, conectando centrales
locales entre sí directamente, o por medio de centrales de tráfico.
La red telefónica es analógica, ubicua, trabaja con la técnica de conmutación de
circuitos, con tarifación por tiempo de ocupación, con enlaces multiplexados en
frecuencia y con canales limitados a 4 kHz.
La década de los sesenta vio la aparición de los primeros ordenadores
comerciales. Eran grandes, caros y poco potentes. Sólo organismos oficiales,
grandes empresas o universidades podían comprarlo, y lo que es más normal es
que sólo compraran uno (o algunos, pero no uno para cada usuario, como hoy día

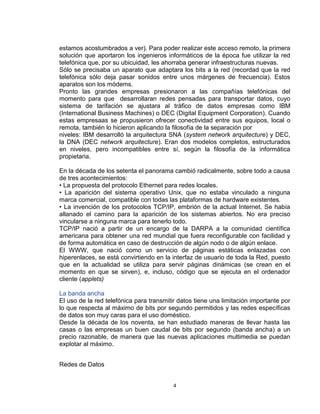

4. 4
estamos acostumbrados a ver). Para poder realizar este acceso remoto, la primera
solución que aportaron los ingenieros informáticos de la época fue utilizar la red
telefónica que, por su ubicuidad, les ahorraba generar infraestructuras nuevas.
Sólo se precisaba un aparato que adaptara los bits a la red (recordad que la red
telefónica sólo deja pasar sonidos entre unos márgenes de frecuencia). Estos
aparatos son los módems.
Pronto las grandes empresas presionaron a las compañías telefónicas del
momento para que desarrollaran redes pensadas para transportar datos, cuyo
sistema de tarifación se ajustara al tráfico de datos empresas como IBM
(International Business Machines) o DEC (Digital Equipment Corporation). Cuando
estas empresaas se propusieron ofrecer conectividad entre sus equipos, local o
remota, también lo hicieron aplicando la filosofía de la separación por
niveles: IBM desarrolló la arquitectura SNA (system network arquitecture) y DEC,
la DNA (DEC network arquitecture). Eran dos modelos completos, estructurados
en niveles, pero incompatibles entre sí, según la filosofía de la informática
propietaria.
En la década de los setenta el panorama cambió radicalmente, sobre todo a causa
de tres acontecimientos:
• La propuesta del protocolo Ethernet para redes locales.
• La aparición del sistema operativo Unix, que no estaba vinculado a ninguna
marca comercial, compatible con todas las plataformas de hardware existentes.
• La invención de los protocolos TCP/IP, embrión de la actual Internet. Se había
allanado el camino para la aparición de los sistemas abiertos. No era preciso
vincularse a ninguna marca para tenerlo todo.
TCP/IP nació a partir de un encargo de la DARPA a la comunidad científica
americana para obtener una red mundial que fuera reconfigurable con facilidad y
de forma automática en caso de destrucción de algún nodo o de algún enlace.
El WWW, que nació como un servicio de páginas estáticas enlazadas con
hiperenlaces, se está convirtiendo en la interfaz de usuario de toda la Red, puesto
que en la actualidad se utiliza para servir páginas dinámicas (se crean en el
momento en que se sirven), e, incluso, código que se ejecuta en el ordenador
cliente (applets)
La banda ancha
El uso de la red telefónica para transmitir datos tiene una limitación importante por
lo que respecta al máximo de bits por segundo permitidos y las redes específicas
de datos son muy caras para el uso doméstico.
Desde la década de los noventa, se han estudiado maneras de llevar hasta las
casas o las empresas un buen caudal de bits por segundo (banda ancha) a un
precio razonable, de manera que las nuevas aplicaciones multimedia se puedan
explotar al máximo.
Redes de Datos

5. 5

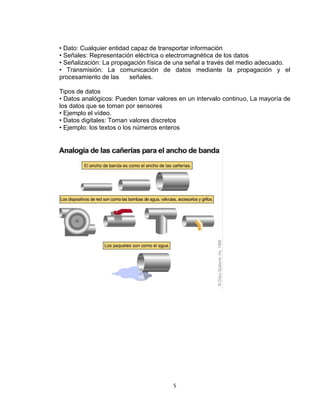

• Dato: Cualquier entidad capaz de transportar información
• Señales: Representación eléctrica o electromagnética de los datos
• Señalización: La propagación física de una señal a través del medio adecuado.
• Transmisión: La comunicación de datos mediante la propagación y el
procesamiento de las señales.
Tipos de datos
• Datos analógicos: Pueden tomar valores en un intervalo continuo, La mayoría de
los datos que se toman por sensores
• Ejemplo el vídeo.
• Datos digitales: Toman valores discretos
• Ejemplo: los textos o los números enteros

6. 6

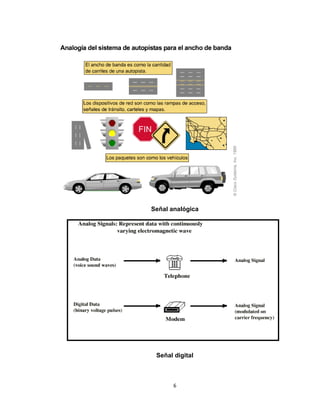

Señal analógica
Señal digital

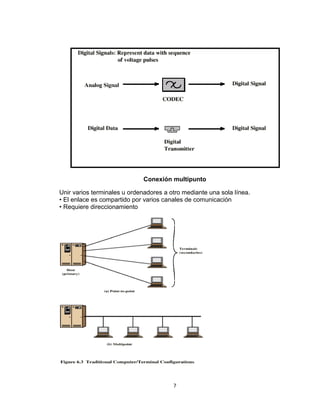

7. 7
Conexión multipunto
Unir varios terminales u ordenadores a otro mediante una sola línea.
• El enlace es compartido por varios canales de comunicación
• Requiere direccionamiento

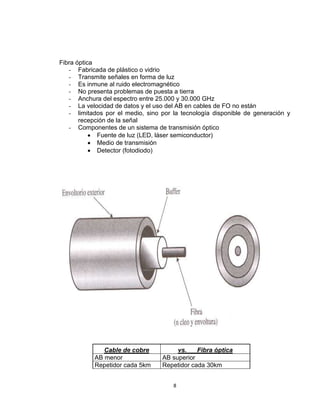

8. 8
Fibra óptica
- Fabricada de plástico o vidrio
- Transmite señales en forma de luz
- Es inmune al ruido electromagnético
- No presenta problemas de puesta a tierra
- Anchura del espectro entre 25.000 y 30.000 GHz
- La velocidad de datos y el uso del AB en cables de FO no están
- limitados por el medio, sino por la tecnología disponible de generación y
recepción de la señal
- Componentes de un sistema de transmisión óptico
 Fuente de luz (LED, láser semiconductor)
 Medio de transmisión
 Detector (fotodiodo)
Cable de cobre vs. Fibra óptica
AB menor AB superior
Repetidor cada 5km Repetidor cada 30km

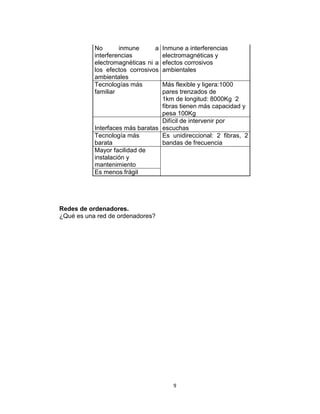

9. 9
No inmune a
interferencias
electromagnéticas ni a
los efectos corrosivos
ambientales
Inmune a interferencias
electromagnéticas y
efectos corrosivos
ambientales
Tecnologías más
familiar
Más flexible y ligera:1000
pares trenzados de
1km de longitud: 8000Kg 2
fibras tienen más capacidad y
pesa 100Kg
Interfaces más baratas
Difícil de intervenir por
escuchas
Tecnología más
barata
Es unidireccional: 2 fibras, 2
bandas de frecuencia
Mayor facilidad de
instalación y
mantenimiento
Es menos frágil
Redes de ordenadores.
¿Qué es una red de ordenadores?

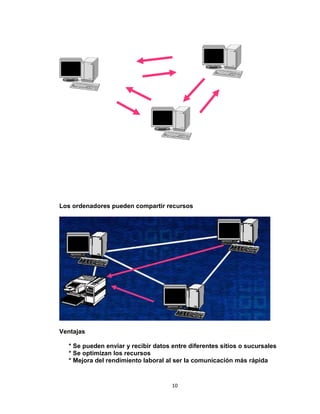

10. 10
Los ordenadores pueden compartir recursos
Ventajas
* Se pueden enviar y recibir datos entre diferentes sitios o sucursales
* Se optimizan los recursos
* Mejora del rendimiento laboral al ser la comunicación más rápida

11. 11
* Permite el uso de métodos de comunicación más avanzados
Desventajas
* Mayor probabilidad de pérdida de información
* La información confidencial puede quedar a la vista de personas ajenas
* La propiedad intelectual es más difícil de controlar
* La Ley suele estar muy retrasada sobre el uso de las redes
Protocolos
* Es un conjunto de reglas que asegura la correcta comunicación en la
redes
* Todos los ordenadores de una red deben usar el mismo protocolo
* Hay diversos protocolos
* El más conocido es TCP/IP
Tipos de Redes Por el tamaño
 Redes locales (LAN)
 Son redes en las que los ordenadores están en el mismo edificio
 El medio utilizado para transmitir es privado
 La distancia de transmisión es corta.
 La velocidad es muy elevada (De 10 Mbps a varios Gbps)
 Redes globales (WAN)
 Son redes en las que los ordenadores están situados a una
larga distancia entre sí
 El método utilizado para transmitir se debe contratar a alguna
empresa que nos proporcione esos medios
 La distancia de transmisión es elevada
 La velocidad es muy baja (De 56 Kbps a 155 Mbps)
 Redes metropolitanas (MAN)
 Son una mezcla de las redes locales y globales.
 Abarcan un radio de acción metropolitano.
 Usan para la transmisión elementos de las redes locales por eso
la velocidad es muy similar a la de estas.
Servicios de Internet
 La Web (www)
 Examinar información
 Descargas

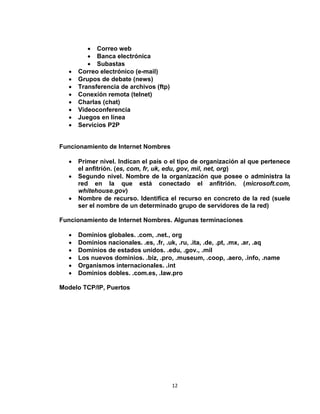

12. 12
 Correo web
 Banca electrónica
 Subastas
 Correo electrónico (e-mail)
 Grupos de debate (news)
 Transferencia de archivos (ftp)
 Conexión remota (telnet)
 Charlas (chat)
 Videoconferencia
 Juegos en línea
 Servicios P2P
Funcionamiento de Internet Nombres
 Primer nivel. Indican el país o el tipo de organización al que pertenece
el anfitrión. (es, com, fr, uk, edu, gov, mil, net, org)
 Segundo nivel. Nombre de la organización que posee o administra la
red en la que está conectado el anfitrión. (microsoft.com,
whitehouse.gov)
 Nombre de recurso. Identifica el recurso en concreto de la red (suele
ser el nombre de un determinado grupo de servidores de la red)
Funcionamiento de Internet Nombres. Algunas terminaciones
 Dominios globales. .com, .net., org
 Dominios nacionales. .es, .fr, .uk, .ru, .ita, .de, .pt, .mx, .ar, .aq
 Dominios de estados unidos. .edu, .gov., .mil
 Los nuevos dominios. .biz, .pro, .museum, .coop, .aero, .info, .name
 Organismos internacionales. .int
 Dominios dobles. .com.es, .law.pro

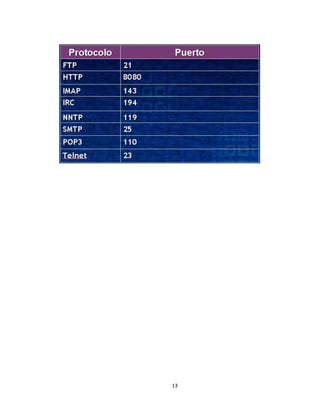

Modelo TCP/IP, Puertos

13. 13

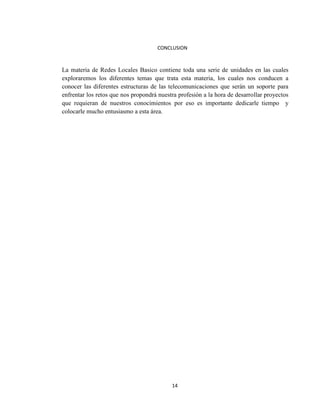

14. 14
CONCLUSION
La materia de Redes Locales Basico contiene toda una serie de unidades en las cuales
exploraremos los diferentes temas que trata esta materia, los cuales nos conducen a
conocer las diferentes estructuras de las telecomunicaciones que serán un soporte para
enfrentar los retos que nos propondrá nuestra profesión a la hora de desarrollar proyectos
que requieran de nuestros conocimientos por eso es importante dedicarle tiempo y
colocarle mucho entusiasmo a esta área.

15. 15
BIBLIOGRAFÍA
- Módulo de redes Locales Basico
- Guía de estudio de la Unad
