1. Alfabetización en Redes

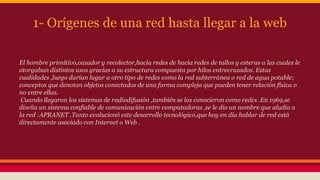

2. 1- Orígenes de una red hasta llegar a la web
El hombre primitivo,cazador y recolector,hacía redes de hacia redes de tallos y esteras a las cuales le
otorgaban distintos usos gracias a su estructura compuesta por hilos entrecruzados. Estas
cualidades ,luego darían lugar a otro tipo de redes como la red subterránea o red de agua potable;
conceptos que denotan objetos conectados de una forma compleja que pueden tener relación física o
no entre ellas.
Cuando llegaron los sistemas de radiodifusión ,también se los conocieron como redes .En 1969,se
diseña un sistema confiable de comunicación entre computadoras ,se le dio un nombre que aludía a
la red :APRANET .Tanto evolucionó este desarrollo tecnológico,que hoy en día hablar de red está
directamente asociado con Internet o Web .

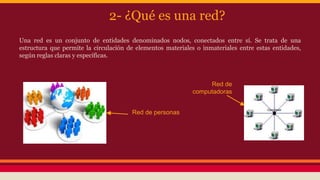

3. 2- ¿Qué es una red?
Una red es un conjunto de entidades denominados nodos, conectados entre sí. Se trata de una
estructura que permite la circulación de elementos materiales o inmateriales entre estas entidades,
según reglas claras y específicas.
Red de personas
Red de
computadoras

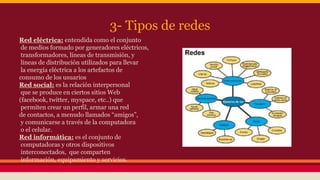

4. 3- Tipos de redes
Red eléctrica: entendida como el conjunto
de medios formado por generadores eléctricos,
transformadores, líneas de transmisión, y
líneas de distribución utilizados para llevar
la energía eléctrica a los artefactos de
consumo de los usuarios
Red social: es la relación interpersonal
que se produce en ciertos sitios Web
(facebook, twitter, myspace, etc..) que
permiten crear un perfil, armar una red
de contactos, a menudo llamados “amigos”,
y comunicarse a través de la computadora
o el celular.
Red informática: es el conjunto de
computadoras y otros dispositivos
interconectados, que comparten
información, equipamiento y servicios.

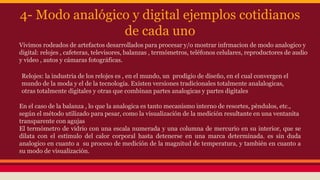

5. 4- Modo analógico y digital ejemplos cotidianos
de cada uno
Vivimos rodeados de artefactos desarrollados para procesar y/o mostrar infrmacion de modo analogico y
digital: relojes , cafeteras, televisores, balanzas , termómetros, teléfonos celulares, reproductores de audio
y video , autos y cámaras fotográficas.
Relojes: la industria de los relojes es , en el mundo, un prodigio de diseño, en el cual convergen el
mundo de la moda y el de la tecnología. Existen versiones tradicionales totalmente analalogicas,
otras totalmente digitales y otras que combinan partes analogicas y partes digitales
En el caso de la balanza , lo que la analogica es tanto mecanismo interno de resortes, pèndulos, etc.,
según el método utilizado para pesar, como la visualización de la medición resultante en una ventanita
transparente con agujas
El termómetro de vidrio con una escala numerada y una columna de mercurio en su interior, que se
dilata con el estímulo del calor corporal hasta detenerse en una marca determinada. es sin duda
analogico en cuanto a su proceso de medición de la magnitud de temperatura, y también en cuanto a
su modo de visualización.

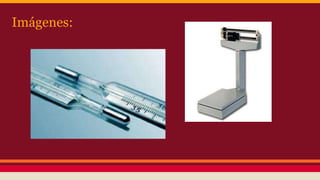

6. Imágenes:

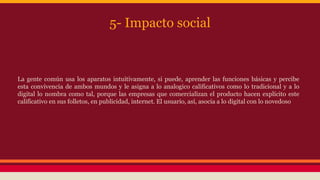

7. 5- Impacto social
La gente común usa los aparatos intuitivamente, si puede, aprender las funciones básicas y percibe
esta convivencia de ambos mundos y le asigna a lo analogico calificativos como lo tradicional y a lo
digital lo nombra como tal, porque las empresas que comercializan el producto hacen explícito este
calificativo en sus folletos, en publicidad, internet. El usuario, así, asocia a lo digital con lo novedoso

8. 6- Sistema de comunicación
Es un conjunto de dispositivos interconectados que realizan acciones, las cuales permiten que las
personas puedan intercambiar información.
La codificación y transmisión de dicha información está relacionada con un conjunto de conceptos y
procesos.
En un sistema de comunicación, la transmisión digital se realiza por medio de pulsos digitales entre
dos nodos. La información de origen puede estar representada por señales digitales o bajo la forma de
señales analógicas, que deben convertirse en pulsos digitales antes de su transmisión y convertidas
nuevamente a la forma analógica en el lado del receptor .
Se utilizan para tal fin los conversores analógico-digitales (ACD) o conversores digitales-analógicos
(DAC). La utilización de señales analogicas en comunicacion todavia se mantiene en las transmisiones
de radio y televisión.

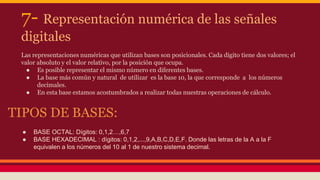

9. 7- Representación numérica de las señales
digitales
Las representaciones numéricas que utilizan bases son posicionales. Cada dígito tiene dos valores; el
valor absoluto y el valor relativo, por la posición que ocupa.
● Es posible representar el mismo número en diferentes bases.
● La base más común y natural de utilizar es la base 10, la que corresponde a los números
decimales.
● En esta base estamos acostumbrados a realizar todas nuestras operaciones de cálculo.
TIPOS DE BASES:
● BASE OCTAL: Dígitos: 0,1,2…,6,7
● BASE HEXADECIMAL : dígitos: 0,1,2,...,9,A,B,C,D,E,F. Donde las letras de la A a la F
equivalen a los números del 10 al 1 de nuestro sistema decimal.

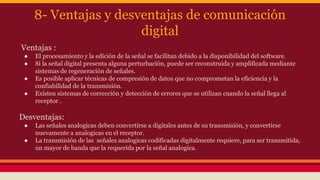

10. 8- Ventajas y desventajas de comunicación
digital
Ventajas :
● El procesamiento y la edición de la señal se facilitan debido a la disponibilidad del software.
● Si la señal digital presenta alguna perturbación, puede ser reconstruida y amplificada mediante
sistemas de regeneración de señales.
● Es posible aplicar técnicas de compresión de datos que no comprometan la eficiencia y la
confiabilidad de la transmisión.
● Existen sistemas de corrección y detección de errores que se utilizan cuando la señal llega al
receptor .
Desventajas:
● Las señales analogicas deben convertirse a digitales antes de su transmisión, y convertirse
nuevamente a analogicas en el receptor.
● La transmisión de las señales analogicas codificadas digitalmente requiere, para ser transmitida,
un mayor de banda que la requerida por la señal analogica.

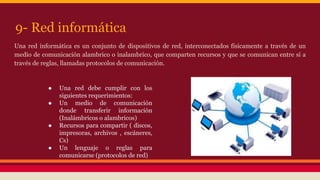

11. 9- Red informática
Una red informática es un conjunto de dispositivos de red, interconectados físicamente a través de un
medio de comunicación alambrico o inalambrico, que comparten recursos y que se comunican entre sí a
través de reglas, llamadas protocolos de comunicación.
● Una red debe cumplir con los
siguientes requerimientos:
● Un medio de comunicación
donde transferir información
(Inalámbricos o alambricos)
● Recursos para compartir ( discos,
impresoras, archivos , escáneres,
Cs)
● Un lenguaje o reglas para
comunicarse (protocolos de red)

12. 10- Requerimientos de una red informática
Un medio de comunicación en donde transferir información
medios alámbricos e inalámbricos
Recursos para compartir
discos, impresoras, archivos, escaners, CDs..
Un lenguaje o reglas para comunicarse
protocolos de red: Ethernet, TCP/IP, X.25, IPX

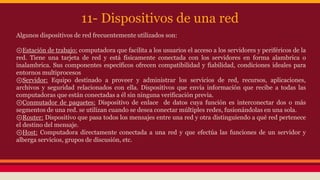

13. 11- Dispositivos de una red
Algunos dispositivos de red frecuentemente utilizados son:
⊚Estación de trabajo: computadora que facilita a los usuarios el acceso a los servidores y periféricos de la
red. Tiene una tarjeta de red y está físicamente conectada con los servidores en forma alambrica o
inalambrica. Sus componentes específicos ofrecen compatibilidad y fiabilidad, condiciones ideales para
entornos multiprocesos
⊚Servidor: Equipo destinado a proveer y administrar los servicios de red, recursos, aplicaciones,
archivos y seguridad relacionados con ella. Dispositivos que envía información que recibe a todas las
computadoras que están conectadas a él sin ninguna verificación previa.
⊚Conmutador de paquetes: Dispositivo de enlace de datos cuya función es interconectar dos o más
segmentos de una red. se utilizan cuando se desea conectar múltiples redes, fusionándolas en una sola.
⊚Router: Dispositivo que pasa todos los mensajes entre una red y otra distinguiendo a qué red pertenece
el destino del mensaje.
⊚Host: Computadora directamente conectada a una red y que efectúa las funciones de un servidor y
alberga servicios, grupos de discusión, etc.

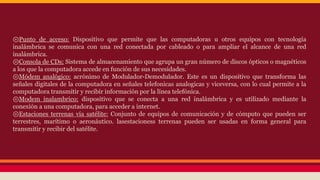

14. ⊚Punto de acceso: Dispositivo que permite que las computadoras u otros equipos con tecnología
inalámbrica se comunica con una red conectada por cableado o para ampliar el alcance de una red
inalámbrica.
⊚Consola de CDs: Sistema de almacenamiento que agrupa un gran número de discos ópticos o magnéticos
a los que la computadora accede en función de sus necesidades.
⊚Módem analógico: acrónimo de Modulador-Demodulador. Este es un dispositivo que transforma las
señales digitales de la computadora en señales telefonicas analogicas y viceversa, con lo cual permite a la
computadora transmitir y recibir información por la línea telefónica.
⊚Modem inalambrico: dispositivo que se conecta a una red inalámbrica y es utilizado mediante la
conexión a una computadora, para acceder a internet.
⊚Estaciones terrenas vía satélite: Conjunto de equipos de comunicación y de cómputo que pueden ser
terrestres, marítimo o aeronáutico. lasestacioness terrenas pueden ser usadas en forma general para
transmitir y recibir del satélite.

15. 12- Medios de comunicación inalámbrico o
alámbrico
Medio de comunicación alámbrico: no es el término más apropiado, debido a que no
siempre el medio de transmisión son alambres por ejemplo la fibra óptica. Éstas son más apropiadas
cuando el usuario necesita transmitir un gran volúmen de datos a altas velocidades, por ejemplo las
actividades relacionadas con medios y aplicaciones multimedia de gran calidad profesional. La mejor
manera de clasificarlos es como medios tangibles confinados sobre conductos de cobre, fibra de vidrio
o contenedores metálicos.
Medios de comunicación inalámbrica: son los que no están contenidos en ninguno de los
materiales descritos anteriormente y en los cuales las señales de radiofrecuencia originadas por el
emisor se transmiten libremente a través del medio y se esparcen en éste (por ej: el aire). El medio es
conocido técnicamente como el espectro radioeléctrico electromagnético

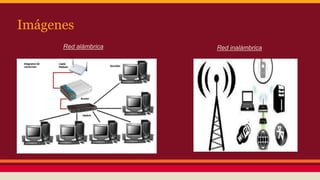

16. Imágenes
Red alámbrica Red inalámbrica

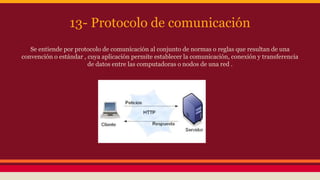

17. 13- Protocolo de comunicación
Se entiende por protocolo de comunicación al conjunto de normas o reglas que resultan de una
convención o estándar , cuya aplicación permite establecer la comunicación, conexión y transferencia
de datos entre las computadoras o nodos de una red .

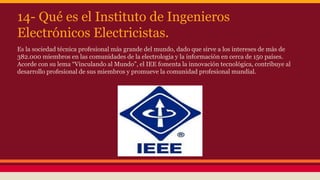

18. 14- Qué es el Instituto de Ingenieros
Electrónicos Electricistas.
Es la sociedad técnica profesional más grande del mundo, dado que sirve a los intereses de más de
382.000 miembros en las comunidades de la electrologia y la información en cerca de 150 países.
Acorde con su lema “Vinculando al Mundo”, el IEE fomenta la innovación tecnológica, contribuye al
desarrollo profesional de sus miembros y promueve la comunidad profesional mundial.

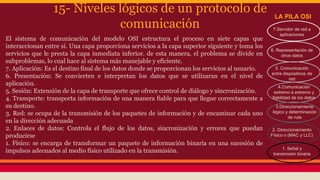

19. 15- Niveles lógicos de un protocolo de
comunicación
El sistema de comunicación del modelo OSI estructura el proceso en siete capas que
interaccionan entre sí. Una capa proporciona servicios a la capa superior siguiente y toma los
servicios que le presta la capa inmediata inferior. de esta manera, el problema se divide en
subproblemas, lo cual hace al sistema más manejable y eficiente.
7. Aplicación: Es el destino final de los datos donde se proporcionan los servicios al usuario.
6. Presentación: Se convierten e interpretan los datos que se utilizaran en el nivel de
aplicación.
5. Sesión: Extensión de la capa de transporte que ofrece control de diálogo y sincronización.
4. Transporte: transporta información de una manera fiable para que llegue correctamente a
su destino.
3. Red: se ocupa de la transmisión de los paquetes de información y de encaminar cada uno
en la dirección adecuada
2. Enlaces de datos: Controla el flujo de los datos, sincronización y errores que puedan
producirse
1. Físico: se encarga de transformar un paquete de información binaria en una sucesión de
impulsos adecuados al medio físico utilizado en la transmisión.
LA PILA OSI
7.Servidor de red a
aplicaciones
6. Representación de
otros datos
5. Comunicación
entre dispositivos de
red
4.Comunicación
extremo a extremo y
fiabilidad de los datos
3.Direccionamiento
lógico y determinación
de ruta
2. Direccionamiento
Físico o (MAC y LLC)
1. Señal y
transmisión binaria

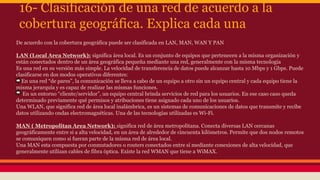

20. 16- Clasificación de una red de acuerdo a la
cobertura geográfica. Explica cada una
De acuerdo con la cobertura geográfica puede ser clasificada en LAN, MAN, WAN Y PAN
LAN (Local Area Network): significa área local. Es un conjunto de equipos que pertenecen a la misma organización y
están conectados dentro de un área geográfica pequeña mediante una red, generalmente con la misma tecnología
Es una red en su versión más simple. La velocidad de transferencia de datos puede alcanzar hasta 10 Mbps y 1 Gbps. Puede
clasificarse en dos modos operativos diferentes:
En una red “de pares”, la comunicación se lleva a cabo de un equipo a otro sin un equipo central y cada equipo tiene la
misma jerarquía y es capaz de realizar las mismas funciones.
En un entorno “cliente/servidor”, un equipo central brinda servicios de red para los usuarios. En ese caso caso queda
determinado previamente qué permisos y atribuciones tiene asignado cada uno de los usuarios.
Una WLAN, que significa red de área local inalámbrica, es un sistemas de comunicaciones de datos que transmite y recibe
datos utilizando ondas electromagnéticas. Una de las tecnologías utilizadas es Wi-Fi.
MAN ( Metropolitan Area Network): significa red de área metropolitana. Conecta diversas LAN cercanas
geográficamente entre si a alta velocidad, en un área de alrededor de cincuenta kilómetros. Permite que dos nodos remotos
se comuniquen como si fueran parte de la misma red de área local.
Una MAN esta compuesta por conmutadores o routers conectados entre sí mediante conexiones de alta velocidad, que
generalmente utilizan cables de fibra óptica. Existe la red WMAN que tiene a WiMAX.

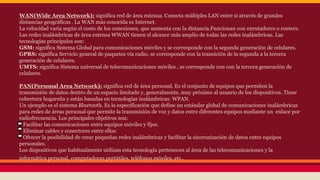

21. WAN(Wide Area Network): significa red de área extensa. Conecta múltiples LAN entre si através de grandes
distancias geográficas . La WAN más conocida es Internet.
La velocidad varía según el costo de los conexiones, que aumenta con la distancia.Funcionan con enrutadores o routers.
Las redes inalámbricas de área extensa WWAN tienen el alcance más amplio de todas las redes inalámbricas. Las
tecnologías principales son:
GSM: significa Sistema Global para comunicaciones móviles y se corresponde con la segunda generación de celulares.
GPRS: significa Servicio general de paquetes vía radio, se corresponde con la transición de la segunda a la tercera
generación de celulares.
UMTS: significa Sistema universal de telecomunicaciones móviles , se corresponde con con la tercera generación de
celulares.
PAN(Personal Area Network): significa red de área personal. Es el conjunto de equipos que permiten la
transmisión de datos dentro de un espacio limitado y, generalmente, muy próximo al usuario de los dispositivos. Tiene
cobertura hogareña y están basadas en tecnologías inalámbricas: WPAN.
Un ejemplo es el sistema Bluetooth. Es la especificación que define un estándar global de comunicaciones inalámbricas
para redes de áreas personal que permite la transmisión de voz y datos entre diferentes equipos mediante un enlace por
radiofrecuencia. Los principales objetivos son:
Facilitar las comunicaciones entre equipos móviles y fijos.
Eliminar cables y conectores entre ellos.
Ofrecer la posibilidad de crear pequeñas redes inalámbricas y facilitar la sincronización de datos entre equipos
personales.
Los dispositivos que habitualmente utilizan esta tecnología pertenecen al área de las telecomunicaciones y la
informática personal, computadoras portátiles, teléfonos móviles, etc..

22. Imágenes

23. 17- Tipos de redes según la información
transferida
Las redes pueden clasificarse según la información transferida :
➔ Redes de DATOS. Ej compañías celulares de datos.
➔ Redes de VIDEOS .Ej compañías de cable TV .
➔ Redes de VOZ .Ej compañías celulares.
➔ Redes de AUDIO.Ej audio por internet .
➔ Redes MULTIMEDIA.Ej compañías que explotan voz ,datos y video simultáneamente .

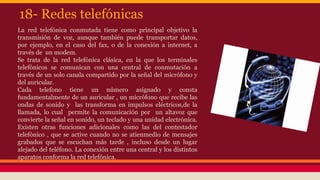

24. 18- Redes telefónicas
La red telefónica conmutada tiene como principal objetivo la
transmisión de voz, aunque también puede transportar datos,
por ejemplo, en el caso del fax, o de la conexión a internet, a
través de un modem.
Se trata de la red telefónica clásica, en la que los terminales
telefónicos se comunican con una central de conmutación a
través de un solo canala compartido por la señal del micrófono y
del auricular.
Cada telefono tiene un número asignado y consta
fundamentalmente de un auricular , un micrófono que recibe las
ondas de sonido y las transforma en impulsos eléctricos,de la
llamada, lo cual permite la comunicación por un altavoz que
convierte la señal en sonido, un teclado y una unidad electrónica.
Existen otras funciones adicionales como las del contestador
telefónico , que se active cuando no se atienmedio de mensajes
grabados que se escuchan más tarde , incluso desde un lugar
alejado del teléfono. La conexión entre una central y los distintos
aparatos conforma la red telefónica.

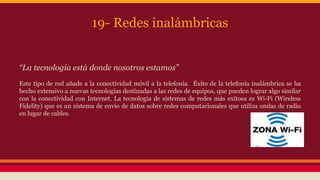

25. 19- Redes inalámbricas
“La tecnología está donde nosotros estamos”
Este tipo de red añade a la conectividad móvil a la telefonía. Éxito de la telefonía inalámbrica se ha
hecho extensivo a nuevas tecnologías destinadas a las redes de equipos, que pueden lograr algo similar
con la conectividad con Internet. La tecnología de sistemas de redes más exitosa es Wi-Fi (Wireless
Fidelity) que es un sistema de envío de datos sobre redes computacionales que utiliza ondas de radio
en lugar de cables.

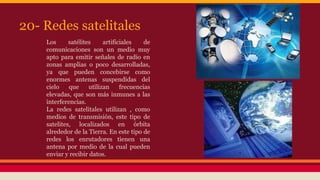

26. 20- Redes satelitales
Los satélites artificiales de
comunicaciones son un medio muy
apto para emitir señales de radio en
zonas amplias o poco desarrolladas,
ya que pueden concebirse como
enormes antenas suspendidas del
cielo que utilizan frecuencias
elevadas, que son más inmunes a las
interferencias.
La redes satelitales utilizan , como
medios de transmisión, este tipo de
satelites, localizados en órbita
alrededor de la Tierra. En este tipo de
redes los enrutadores tienen una
antena por medio de la cual pueden
enviar y recibir datos.

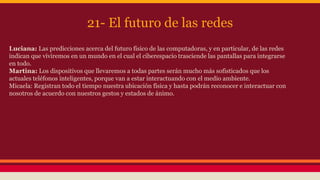

27. 21- El futuro de las redes
Luciana: Las predicciones acerca del futuro físico de las computadoras, y en particular, de las redes
indican que viviremos en un mundo en el cual el ciberespacio trasciende las pantallas para integrarse
en todo.
Martina: Los dispositivos que llevaremos a todas partes serán mucho más sofisticados que los
actuales teléfonos inteligentes, porque van a estar interactuando con el medio ambiente.
Micaela: Registran todo el tiempo nuestra ubicación física y hasta podrán reconocer e interactuar con
nosotros de acuerdo con nuestros gestos y estados de ánimo.

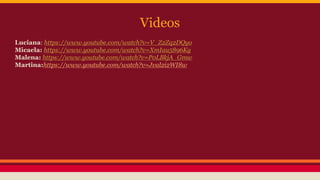

28. Videos
Luciana: https://www.youtube.com/watch?v=V_Z2Zq2DQyo
Micaela: https://www.youtube.com/watch?v=XmIau5896Kg
Malena: https://www.youtube.com/watch?v=P0LBkjA_Gmw
Martina:https://www.youtube.com/watch?v=Jval2i2WI8w
