1. REDES Marta Pérez Corte 1º Bach. B

2. ÍNDICE 1.¿Qué es una red? (3-9) A-. Introducción B-. Los medios de transmisión C-. Características de la señal electromagnética D-. Diferencias entre señales digitales y analógicas 2.Tipos de redes (10-14) A-. Según la cobertura B-. Según el servicio que dan a los usuarios C-. Según el servicio que dan a las empresas D-. Según la propiedad 3.Topología de redes LAN (15-19) A-. Topología en estrella B-. Topología en bus C-. Topología en árbol D-. Topología en anillo 4.Componentes básicos red (20-24) A-. Servidor B-. Estaciones de trabajo C-. Tarjetas de conexión de red D-. Cableado 5.Interconexión de redes (25) 6. Protocolos y arquitecturas de redes (26)

3. 1.¿Qué es una red? A) Introducción B) Medios de Transmisión C) Características de la señal electromagnética D) Diferencias entre señales digitales y analógicas

4. 1a. Introducción Una red de computadoras (también llamada red de ordenadores o red informática ) es un conjunto de equipos (computadoras y/o dispositivos) conectados por medio de cables, señales, ondas o cualquier otro método de transporte de datos, que comparten información (archivos), recursos (CD-ROM, impresoras, etc.) y servicios (acceso a internet, e-mail, chat, juegos)…

5. 1b. Medios de transmisión Medios guiados más usuales Pares trenzados Cable coaxial Fibras ópticas Medios no guiados Transmisiones vía radio Transmisiones por infrarrojos

6. MEDIOS DE TRANSMISIÓN GUIADOS Los medios de transmisión guiados están constituidos por un cable que se encarga de la conducción (o guiado) de las señales desde un extremo al otro. Las principales características de los medios guiados son el tipo de conductor utilizado, la velocidad máxima de transmisión, las distancias máximas que puede ofrecer entre repetidores, la inmunidad frente a interferencias electromagnéticas, la facilidad de instalación y la capacidad de soportar diferentes tecnologías de nivel de enlace

7. Medios de transmisión no guiados Los medios de transmisión no guiados son los que no confinan las señales mediante ningún tipo de cable, sino que las señales se propagan libremente a través del medio. Entre los medios más importantes se encuentran el aire y el vacío. Tanto la transmisión como la recepción de información se lleva a cabo mediante antenas. A la hora de transmitir, la antena irradia energía electromagnética en el medio. Por el contrario en la recepción la antena capta las ondas electromagnéticas del medio que la rodea.

8. 1c. Características de las señales electromagnéticas Las diferentes señales electromagnéticas existentes se clasifican según su frecuencia en el llamado espectro electromagnético. Este incluye, en orden de frecuencias crecientes: radio frecuencia (RF), infrarrojos (IR), luz visible, ultravioletas (UV), rayos X, y rayos gamma. Esas designaciones describen sólo diferentes frecuencias del mismo fenómeno: radiación electromagnética. Las características de las señales electromagnéticas son: espectros de radio y de luz, reflexión, refracción, dispersión, difracción.

9. 1d. Diferencias entre señales digitales y analógicas Se debe tener muy clara la diferencia, ya que indispensable para la construcción de las redes de telecomunicaciones. Las señales analógicas son las que pueden tomar un número infinito de valores, como por ejemplo la temperatura, la velocidad, la voz. Son: Periódicas: Son las que repiten sus valores en un periodo de tiempo y aperiódicas: que no los repiten. Las señales digitales toman un número finito de valores. Son periódicas

10. 2.Tipos de redes A) Según la cobertura B) Según el servicio que dan a los usuarios C) Según el servicio que dan a las empresas D) Según la propiedad

11. 2a.Redes según la cobertura Redes de área local (LAN): una LAN es un medio compartido junto con una serie de reglas que rigen el acceso a dicho medio. La Lan más difundida, la Ethernet, se basa en que cada equipo conectado sólo puede utilizar el cable cuando ningún otro equipo lo está utilizando. Router y bridges : son equipos especiales que permiten conectar dos o más LAN. El bridge es el equipo más elemental y sólo permite conectar varias LAN de un mismo tipo. El router es un elemento más inteligente y posibilita la interconexión de diferentes tipos de redes. Redes de área extensa (WAN): Son enlaces para grandes distancias que amplían la LAN hasta convertirla en una red de área extensa (WAN).

12. 2b.Según el servicio que dan a los usuarios Red de servicios básicos de transmisión : transmiten la información sin alterarla. De este tipo son las redes de Telefónica, de conmutación de circuitos y las redes dedicadas... Red de servicios de valor añadido : Además de transmitir la información, actúa de alguna forma sobre ella. Ejemplo de ellas son las de transferencia electrónica de fondos, las de gestión de mensajerías, de acceso de grandes bases de datos…

13. 2c.Según el servicio que dan a las empresas Redes intraempresa.- Son aquellas en las que el servicio de interconexión de equipos se realiza en el ámbito de la empresa. Redes interempresa.- Son las que proporcionan un servicio de interconexión de equipos entre dos o más empresas.

14. 2d. Según la propiedad Redes privadas- Son redes gestionada por personas particulares, empresas u organizaciones de índole privado. A ellas sólo tienen acceso los terminales de los propietarios. Redes públicas- Son las que pertenecen a organismo estatales, y se encuentran abiertas a cualquier usuario que lo solicite mediante el correspondiente contrato.

15. 3.Topología de redes LAN A) Topología en estrella B) Topología en bus C) Topología en árbol D) Topología en anillo

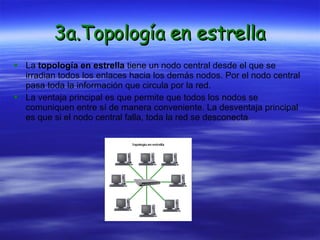

16. 3a.Topología en estrella La topología en estrella tiene un nodo central desde el que se irradian todos los enlaces hacia los demás nodos. Por el nodo central pasa toda la información que circula por la red. La ventaja principal es que permite que todos los nodos se comuniquen entre sí de manera conveniente. La desventaja principal es que si el nodo central falla, toda la red se desconecta .

17. 3b.Topología en bus La topología en bus tiene todos sus nodos conectados directamente a un enlace y no tiene ninguna otra conexión entre nodos. Físicamente cada host está conectado a un cable común, por lo que se pueden comunicar directamente, aunque la ruptura del cable hace que los hosts queden desconectados.

18. 3c.Topología en árbol La topología en árbol es similar a la topología en estrella extendida (cada nodo que se conecta con el nodo central también es el centro de otra estrella) , salvo en que no tiene un nodo central. En cambio, un nodo de enlace troncal, generalmente ocupado por un hub o switch, desde el que se ramifican los demás nodos.

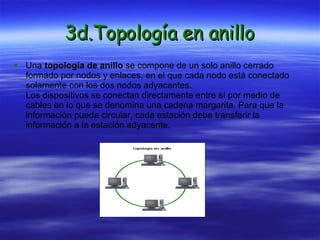

19. 3d.Topología en anillo Una topología de anillo se compone de un solo anillo cerrado formado por nodos y enlaces, en el que cada nodo está conectado solamente con los dos nodos adyacentes. Los dispositivos se conectan directamente entre sí por medio de cables en lo que se denomina una cadena margarita. Para que la información pueda circular, cada estación debe transferir la información a la estación adyacente.

20. 4. Componentes básicos de una red A) Servidor B) Estaciones de trabajo C) Tarjetas de conexión de red D) Cableado

21. 4a.Servidor Una aplicación informática o programa que realiza algunas tareas en beneficio de otras aplicaciones llamadas clientes. Algunos servicios habituales son los servicios de archivos, que permiten a los usuarios almacenar y acceder a los archivos de una computadora y los servicios de aplicaciones, que realizan tareas en beneficio directo del usuario final. Es posible que un ordenador cumpla simultáneamente las funciones de cliente y de servidor.

22. 4b.Estación de trabajo Una estación de trabajo es una computadora que facilita a los usuarios el acceso a los servidores y periféricos de la red. A diferencia de una computadora aislada, tiene una tarjeta de red y está físicamente conectada por medio de cables u otros medios no guiados con los servidores

23. 4c.Tarjetas de conexión de red Una tarjeta de red permite la comunicación entre diferentes aparatos conectados entre si y también permite compartir recursos entre dos o más equipos. A las tarjetas de red también se les llama adaptador de red o NIC (Tarjeta de Interfaz de Red). Hay diversos tipos de adaptadores en función del tipo de cableado o arquitectura que se utilice en la red (coaxial fino, coaxial grueso etc.), pero actualmente el más común es del tipo Ethernet.

24. 4d.Cableado Cable de red hace referencia a ese cable de ocho hilos con un conector como el de teléfono, pero más ancho. Un cable de par trenzado consta, de ocho hilos, trenzados de dos en dos. Estos hilos normalmente se distinguen por sus colores. Normalmente, uno de los hilos de cada par es de un color sólido (anaranjado, verde, azul o marrón) y el otro blanco, marcado con líneas o puntos del mismo color que su compañero. Así, los cuatro pares normalmente son:Blanco Naranja (BN) y Naranja (N); Blanco Verde (BV) y Verde(V); Blanco Azul (BA) y Azul (A); Blanco Marrón (BM) y Marrón (M).

25. 5. Interconexión de redes El objetivo de la Interconexión de Redes es dar un servicio de comunicación de datos que involucre diversas redes con diferentes tecnologías de forma transparente para el usuario. Los dispositivos de interconexión de redes sirven para superar las limitaciones físicas de los elementos básicos de una red, extendiendo las topologías de esta. Algunas de las ventajas que plantea la interconexión de redes de datos, son: Compartir los recursos dispersos. Coordinación de tareas de diversos grupos de trabajo. Reducción de costos, al utilizar recursos de otras redes. Aumento de la cobertura geográfica

26. 6. Protocolos y arquitecturas de redes La arquitectura de red es el medio mas efectivo en cuanto a costos para desarrollar e implementar un conjunto coordinado de productos que se puedan interconectar Un protocolo es un conjunto de reglas establecidas entre dos dispositivos para permitir la comunicación entre ambos. El más utilizado es el Internet Protocol Suite, comúnmente conocido como TCP/IP. Es un protocolo DARPA que proporciona transmisión fiable de paquetes de datos sobre redes. Es la base del Internet que sirve para enlazar computadoras que utilizan diferentes sistemas operativos.
