3. INTRODUCCIÓN Una red de computadoras (también llamada red de ordenadores o red informática) es un conjunto de equipos (computadoras y/o dispositivos) conectados por medio de cables, señales, ondas o cualquier otro método de transporte de datos, que comparten información (archivos), recursos (CD-ROM, impresoras, etc.) y servicios (acceso a internet, e-mail, chat, juegos), etc.

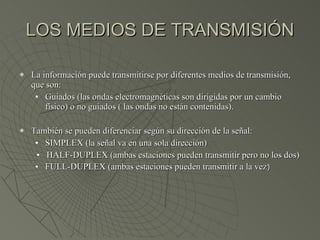

4. LOS MEDIOS DE TRANSMISIÓN La información puede transmitirse por diferentes medios de transmisión, que son: Guiados (las ondas electromagnéticas son dirigidas por un cambio físico) o no guiados ( las ondas no están contenidas). También se pueden diferenciar según su dirección de la señal: SIMPLEX (la señal va en una sola dirección) HALF-DUPLEX (ambas estaciones pueden transmitir pero no los dos) FULL-DUPLEX (ambas estaciones pueden transmitir a la vez )

5. CARACTERISTICAS DE LA SEÑAL ELECTROMAGNÉTICA. Está compuesta por muchas frecuencias. El espectro de una señal es el conjunto de frecuencias que constituyen la señal El ancho de banda es la anchura del espectro. Si tiene un componente de frecuencia 0 es una señal continua. La frecuencia a la que puede ir la señal esta limitada por el medio de transmisión. Dependiendo de cómo se desarrolle en el tiempo la señal, puede ser de diferente tipo.

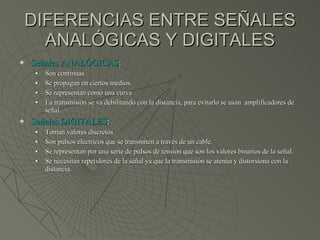

6. DIFERENCIAS ENTRE SEÑALES ANALÓGICAS Y DIGITALES Señales ANALÓGICAS : Son continuas Se propagan en ciertos medios. Se representan como una curva La transmisión se va debilitando con la distancia, para evitarlo se usan amplificadores de señal. Señales DIGITALES : Toman valores discretos Son pulsos eléctricos que se transmiten a través de un cable. Se representan por una serie de pulsos de tensión que son los valores binarios de la señal. Se necesitan repetidores de la señal ya que la transmisión se atenúa y distorsiona con la distancia.

7. Índice ¿Qué es una red? Tipos de redes Según la cobertura Según el servicio que dan a los usuarios Según el servicio que dan a las empresas Según la propiedad

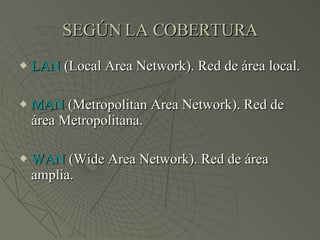

8. SEGÚN LA COBERTURA LAN (Local Area Network). Red de área local. MAN (Metropolitan Area Network). Red de área Metropolitana. WAN (Wide Area Network). Red de área amplia.

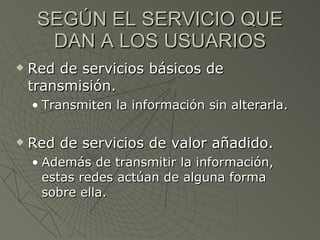

9. SEGÚN EL SERVICIO QUE DAN A LOS USUARIOS Red de servicios básicos de transmisión. Transmiten la información sin alterarla. Red de servicios de valor añadido. Además de transmitir la información, estas redes actúan de alguna forma sobre ella.

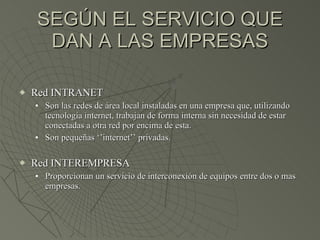

10. SEGÚN EL SERVICIO QUE DAN A LAS EMPRESAS Red INTRANET Son las redes de área local instaladas en una empresa que, utilizando tecnología internet, trabajan de forma interna sin necesidad de estar conectadas a otra red por encima de esta. Son pequeñas ‘’internet’’ privadas. Red INTEREMPRESA Proporcionan un servicio de interconexión de equipos entre dos o mas empresas.

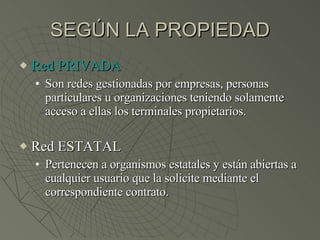

11. SEGÚN LA PROPIEDAD Red PRIVADA Son redes gestionadas por empresas, personas particulares u organizaciones teniendo solamente acceso a ellas los terminales propietarios. Red ESTATAL Pertenecen a organismos estatales y están abiertas a cualquier usuario que la solicite mediante el correspondiente contrato.

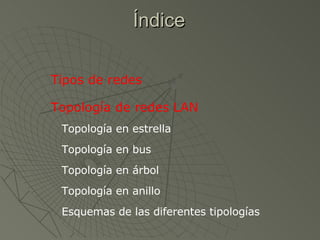

12. Índice Tipos de redes Topología de redes LAN Topología en estrella Topología en bus Topología en árbol Topología en anillo Esquemas de las diferentes tipologías

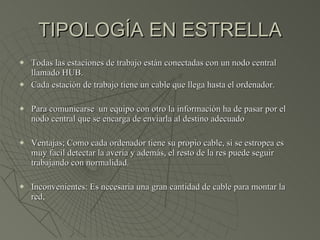

13. TIPOLOGÍA EN ESTRELLA Todas las estaciones de trabajo están conectadas con un nodo central llamado HUB. Cada estación de trabajo tiene un cable que llega hasta el ordenador. Para comunicarse un equipo con otro la información ha de pasar por el nodo central que se encarga de enviarla al destino adecuado Ventajas; Como cada ordenador tiene su propio cable, si se estropea es muy facil detectar la avería y además, el resto de la res puede seguir trabajando con normalidad. Inconvenientes: Es necesaria una gran cantidad de cable para montar la red,

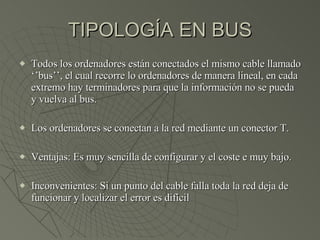

14. TIPOLOGÍA EN BUS Todos los ordenadores están conectados el mismo cable llamado ‘’bus’’, el cual recorre lo ordenadores de manera lineal, en cada extremo hay terminadores para que la información no se pueda y vuelva al bus. Los ordenadores se conectan a la red mediante un conector T. Ventajas: Es muy sencilla de configurar y el coste e muy bajo. Inconvenientes: Si un punto del cable falla toda la red deja de funcionar y localizar el error es difícil

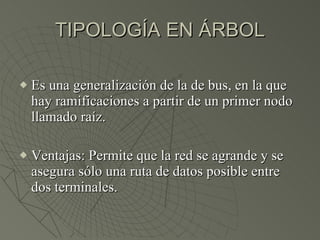

15. TIPOLOGÍA EN ÁRBOL Es una generalización de la de bus, en la que hay ramificaciones a partir de un primer nodo llamado raíz. Ventajas: Permite que la red se agrande y se asegura sólo una ruta de datos posible entre dos terminales.

16. TIPOLOGÍA EN ANILLO Los ordenadores se conectan formando un círculo y la información se mueve en un único sentido. Hay repetidores conectados a un controlador de red en cada terminal, que reciben y transmiten la información sin almacenarla. La información se parte en tramas con identificadores sobre la estación de destino. Desventajas: Si uno de los repetidores falla, podría caerse toda la red.

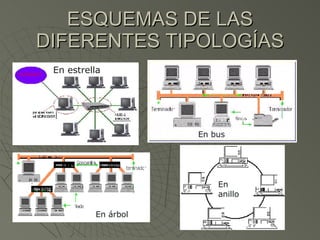

17. ESQUEMAS DE LAS DIFERENTES TIPOLOGÍAS En estrella En árbol En anillo En bus

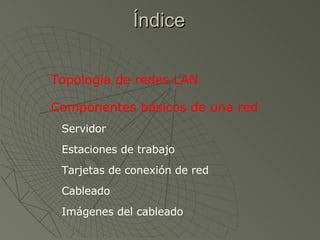

18. Índice Topología de redes LAN Componentes básicos de una red Servidor Estaciones de trabajo Tarjetas de conexión de red Cableado Imágenes del cableado

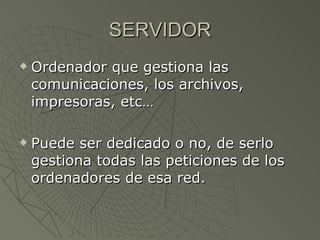

19. SERVIDOR Ordenador que gestiona las comunicaciones, los archivos, impresoras, etc… Puede ser dedicado o no, de serlo gestiona todas las peticiones de los ordenadores de esa red.

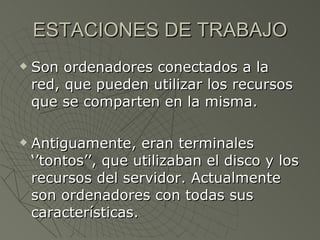

20. ESTACIONES DE TRABAJO Son ordenadores conectados a la red, que pueden utilizar los recursos que se comparten en la misma. Antiguamente, eran terminales ‘’tontos’’, que utilizaban el disco y los recursos del servidor. Actualmente son ordenadores con todas sus características.

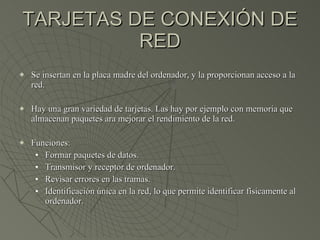

21. TARJETAS DE CONEXIÓN DE RED Se insertan en la placa madre del ordenador, y la proporcionan acceso a la red. Hay una gran variedad de tarjetas. Las hay por ejemplo con memoria que almacenan paquetes ara mejorar el rendimiento de la red. Funciones: Formar paquetes de datos. Transmisor y receptor de ordenador. Revisar errores en las tramas. Identificación única en la red, lo que permite identificar físicamente al ordenador.

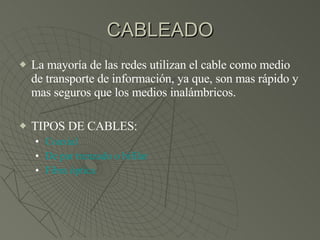

22. CABLEADO La mayoría de las redes utilizan el cable como medio de transporte de información, ya que, son mas rápido y mas seguros que los medios inalámbricos. TIPOS DE CABLES: Coaxial De par trenzado o bifilar Fibra óptica

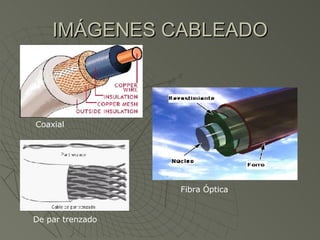

23. IMÁGENES CABLEADO Fibra Óptica De par trenzado Coaxial

24. Índice Conceptos sobre conmutación Tipos de conmutación Comparación entre conmutación de circuitos y conmutación de paquetes Elementos que intervienen en la conmutación Componentes básicos de una red Interconexión de redes

25. CONCEPTOS SOBRE CONMUTACIÓN Nodo Conmutador digital Conmutador del espacio Conmutador del tiempo

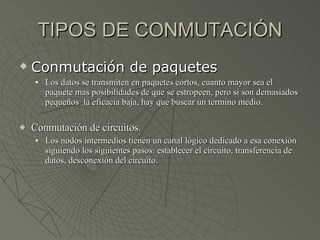

26. TIPOS DE CONMUTACIÓN Conmutación de paquetes Los datos se transmiten en paquetes cortos, cuanto mayor sea el paquete mas posibilidades de que se estropeen, pero si son demasiados pequeños la eficacia baja, hay que buscar un termino medio. Conmutación de circuitos. Los nodos intermedios tienen un canal lógico dedicado a esa conexión siguiendo los siguientes pasos: establecer el circuito, transferencia de datos, desconexión del circuito.

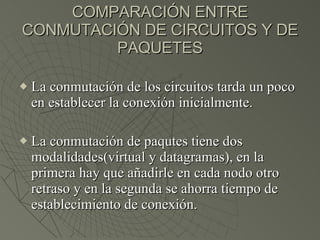

27. COMPARACIÓN ENTRE CONMUTACIÓN DE CIRCUITOS Y DE PAQUETES La conmutación de los circuitos tarda un poco en establecer la conexión inicialmente. La conmutación de paqutes tiene dos modalidades(virtual y datagramas), en la primera hay que añadirle en cada nodo otro retraso y en la segunda se ahorra tiempo de establecimiento de conexión.

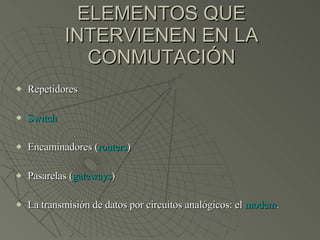

28. ELEMENTOS QUE INTERVIENEN EN LA CONMUTACIÓN Repetidores Switch Encaminadores ( routers ) Pasarelas ( gateways ) La transmisión de datos por circuitos analógicos: el modem .

29. Índice ¿Qué es? Funciones Estándares de la comunicación Protocolo TCP/IP Interconexión de redes Protocolos y arquitecturas de redes

30. ¿QUÉ ES? Un protocolo es un conjunto de normas necesarias para establecer la comunicación entre ordenadores o nodos de una red. Pueden descomponerse en niveles lógicos denominados layers. Características: Directo/indirecto Monolítico/estructurado Simétrico/asimétrico Normalizado/no normalizado

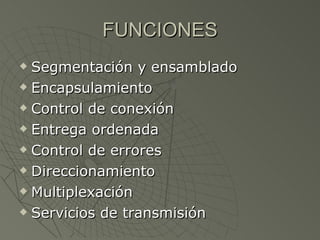

31. FUNCIONES Segmentación y ensamblado Encapsulamiento Control de conexión Entrega ordenada Control de errores Direccionamiento Multiplexación Servicios de transmisión

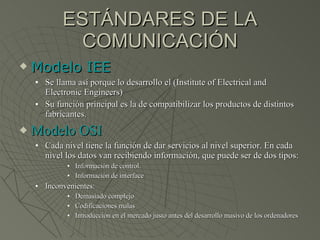

32. ESTÁNDARES DE LA COMUNICACIÓN Modelo IEE Se llama así porque lo desarrollo el (Institute of Electrical and Electronic Engineers) Su función principal es la de compatibilizar los productos de distintos fabricantes. Modelo OSI Cada nivel tiene la función de dar servicios al nivel superior. En cada nivel los datos van recibiendo información, que puede ser de dos tipos: Información de control. Información de interface Inconvenientes: Demasiado complejo Codificaciones malas Introducción en el mercado justo antes del desarrollo masivo de los ordenadores

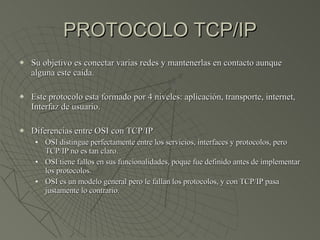

33. PROTOCOLO TCP/IP Su objetivo es conectar varias redes y mantenerlas en contacto aunque alguna este caída. Este protocolo esta formado por 4 niveles: aplicación, transporte, internet, Interfaz de usuario. Diferencias entre OSI con TCP/IP OSI distingue perfectamente entre los servicios, interfaces y protocolos, pero TCP/IP no es tan claro. OSI tiene fallos en sus funcionalidades, poque fue definido antes de implementar los protocolos. OSI es un modelo general pero le fallan los protocolos, y con TCP/IP pasa justamente lo contrario.
