- 1. John Denis SuarezOrtiz Dorvin Eduardo Bardales Lucana Clasificación de Redes TRANSMISIÓN DE DATOS Ingeniería de Sistemas y Telemática http://heroepatriota.blogspot.com Ing. Marco Aurelio Porro Chulli http://jhonsuarezortiz.blogspot.com

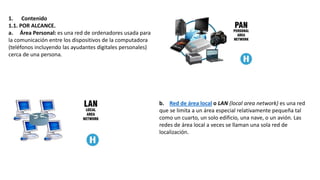

- 2. 1. Contenido 1.1. PORALCANCE. a. Área Personal: es una red de ordenadores usada para la comunicación entre los dispositivos de la computadora (teléfonos incluyendo las ayudantes digitales personales) cerca de una persona. b. Red de área local o LAN (local area network) es una red que se limita a un área especial relativamente pequeña tal como un cuarto, un solo edificio, una nave, o un avión. Las redes de área local a veces se llaman una sola red de localización.

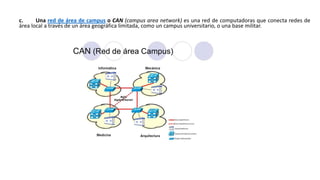

- 3. c. Una redde área de campus o CAN (campus area network) es una red de computadoras que conecta redes de área local a través de un área geográfica limitada, como un campus universitario, o una base militar.

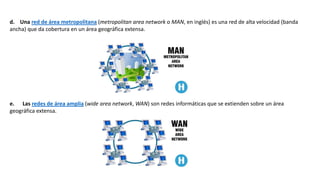

- 4. d. Una redde área metropolitana (metropolitan area network o MAN, en inglés) es una red de alta velocidad (banda ancha) que da cobertura en un área geográfica extensa. e. Las redes de área amplia (wide area network, WAN) son redes informáticas que se extienden sobre un área geográfica extensa.

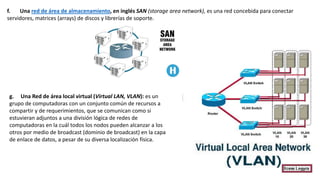

- 5. f. Una redde área de almacenamiento, en inglés SAN (storage area network), es una red concebida para conectar servidores, matrices (arrays) de discos y librerías de soporte. g. Una Red de área local virtual (Virtual LAN, VLAN): es un grupo de computadoras con un conjunto común de recursos a compartir y de requerimientos, que se comunican como si estuvieran adjuntos a una división lógica de redes de computadoras en la cuál todos los nodos pueden alcanzar a los otros por medio de broadcast (dominio de broadcast) en la capa de enlace de datos, a pesar de su diversa localización física.

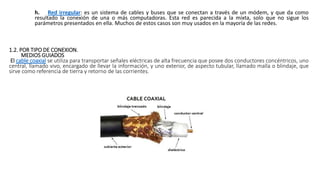

- 6. h. Red irregular:es un sistema de cables y buses que se conectan a través de un módem, y que da como resultado la conexión de una o más computadoras. Esta red es parecida a la mixta, solo que no sigue los parámetros presentados en ella. Muchos de estos casos son muy usados en la mayoría de las redes. 1.2. POR TIPO DE CONEXION. MEDIOS GUIADOS El cable coaxial se utiliza para transportar señales eléctricas de alta frecuencia que posee dos conductores concéntricos, uno central, llamado vivo, encargado de llevar la información, y uno exterior, de aspecto tubular, llamado malla o blindaje, que sirve como referencia de tierra y retorno de las corrientes.

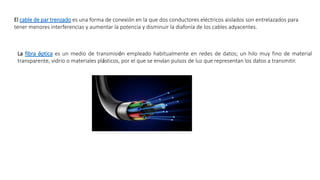

- 7. El cable depar trenzado es una forma de conexión en la que dos conductores eléctricos aislados son entrelazados para tener menores interferencias y aumentar la potencia y disminuir la diafonía de los cables adyacentes. La fibra óptica es un medio de transmisión empleado habitualmente en redes de datos; un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir.

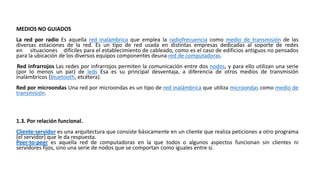

- 8. MEDIOS NO GUIADOS Lared por radio Es aquella red inalámbrica que emplea la radiofrecuencia como medio de transmisión de las diversas estaciones de la red. Es un tipo de red usada en distintas empresas dedicadas al soporte de redes en situaciones difíciles para el establecimiento de cableado, como es el caso de edificios antiguos no pensados para la ubicación de los diversos equipos componentes deuna red de computadoras. Red infrarrojos Las redes por infrarrojos permiten la comunicación entre dos nodos, y para ello utilizan una serie (por lo menos un par) de leds Esa es su principal desventaja, a diferencia de otros medios de transmisión inalámbricos (bluetooth, etcétera). Red por microondas Una red por microondas es un tipo de red inalámbrica que utiliza microondas como medio de transmisión. 1.3. Por relación funcional. Cliente-servidor es una arquitectura que consiste básicamente en un cliente que realiza peticiones a otro programa (el servidor) que le da respuesta. Peer-to-peer es aquella red de computadoras en la que todos o algunos aspectos funcionan sin clientes ni servidores fijos, sino una serie de nodos que se comportan como iguales entre sí.

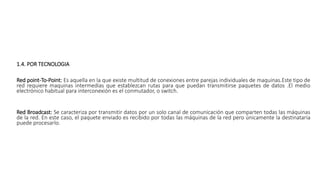

- 9. 1.4. POR TECNOLOGIA Redpoint-To-Point: Es aquella en la que existe multitud de conexiones entre parejas individuales de maquinas.Este tipo de red requiere maquinas intermedias que establezcan rutas para que puedan transmitirse paquetes de datos .El medio electrónico habitual para interconexión es el conmutador, o switch. Red Broadcast: Se caracteriza por transmitir datos por un solo canal de comunicación que comparten todas las máquinas de la red. En este caso, el paquete enviado es recibido por todas las máquinas de la red pero únicamente la destinataria puede procesarlo.

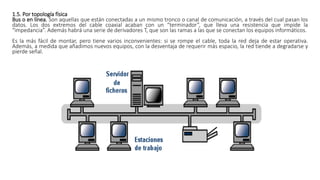

- 10. 1.5. Por topologíafísica Bus o en línea. Son aquellas que están conectadas a un mismo tronco o canal de comunicación, a través del cual pasan los datos. Los dos extremos del cable coaxial acaban con un “terminador”, que lleva una resistencia que impide la “impedancia”. Además habrá una serie de derivadores T, que son las ramas a las que se conectan los equipos informáticos. Es la más fácil de montar, pero tiene varios inconvenientes: si se rompe el cable, toda la red deja de estar operativa. Además, a medida que añadimos nuevos equipos, con la desventaja de requerir más espacio, la red tiende a degradarse y pierde señal.

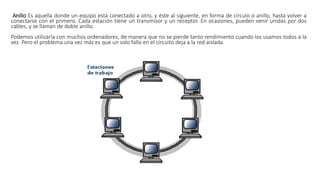

- 11. Anillo Es aquelladonde un equipo está conectado a otro, y éste al siguiente, en forma de círculo o anillo, hasta volver a conectarse con el primero. Cada estación tiene un transmisor y un receptor. En ocasiones, pueden venir unidas por dos cables, y se llaman de doble anillo. Podemos utilizarla con muchos ordenadores, de manera que no se pierde tanto rendimiento cuando los usamos todos a la vez. Pero el problema una vez más es que un solo fallo en el circuito deja a la red aislada.

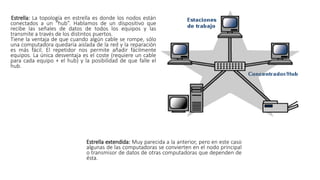

- 12. Estrella: La topologíaen estrella es donde los nodos están conectados a un “hub”. Hablamos de un dispositivo que recibe las señales de datos de todos los equipos y las transmite a través de los distintos puertos. Tiene la ventaja de que cuando algún cable se rompe, sólo una computadora quedaría aislada de la red y la reparación es más fácil. El repetidor nos permite añadir fácilmente equipos. La única desventaja es el coste (requiere un cable para cada equipo + el hub) y la posibilidad de que falle el hub. Estrella extendida: Muy parecida a la anterior, pero en este caso algunas de las computadoras se convierten en el nodo principal o transmisor de datos de otras computadoras que dependen de ésta.

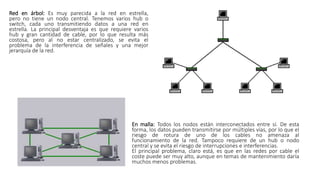

- 13. Red en árbol:Es muy parecida a la red en estrella, pero no tiene un nodo central. Tenemos varios hub o switch, cada uno transmitiendo datos a una red en estrella. La principal desventaja es que requiere varios hub y gran cantidad de cable, por lo que resulta más costosa, pero al no estar centralizado, se evita el problema de la interferencia de señales y una mejor jerarquía de la red. En malla: Todos los nodos están interconectados entre sí. De esta forma, los datos pueden transmitirse por múltiples vías, por lo que el riesgo de rotura de uno de los cables no amenaza al funcionamiento de la red. Tampoco requiere de un hub o nodo central y se evita el riesgo de interrupciones e interferencias. El principal problema, claro está, es que en las redes por cable el coste puede ser muy alto, aunque en temas de mantenimiento daría muchos menos problemas.

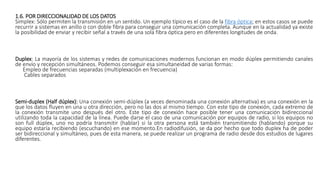

- 14. 1.6. POR DIRECCIONALIDADDE LOS DATOS Simplex: Sólo permiten la transmisión en un sentido. Un ejemplo típico es el caso de la fibra óptica; en estos casos se puede recurrir a sistemas en anillo o con doble fibra para conseguir una comunicación completa. Aunque en la actualidad ya existe la posibilidad de enviar y recibir señal a través de una sola fibra óptica pero en diferentes longitudes de onda. Duplex: La mayoría de los sistemas y redes de comunicaciones modernos funcionan en modo dúplex permitiendo canales de envío y recepción simultáneos. Podemos conseguir esa simultaneidad de varias formas: Empleo de frecuencias separadas (multiplexación en frecuencia) Cables separados Semi-duplex (Half dúplex): Una conexión semi-dúplex (a veces denominada una conexión alternativa) es una conexión en la que los datos fluyen en una u otra dirección, pero no las dos al mismo tiempo. Con este tipo de conexión, cada extremo de la conexión transmite uno después del otro. Este tipo de conexión hace posible tener una comunicación bidireccional utilizando toda la capacidad de la línea. Puede darse el caso de una comunicación por equipos de radio, si los equipos no son full dúplex, uno no podría transmitir (hablar) si la otra persona está también transmitiendo (hablando) porque su equipo estaría recibiendo (escuchando) en ese momento.En radiodifusión, se da por hecho que todo duplex ha de poder ser bidireccional y simultáneo, pues de esta manera, se puede realizar un programa de radio desde dos estudios de lugares diferentes.
- 15. 1.7. Por gradode autentificación Red Privada: una red privada se definiría como una red que puede usarla solo algunas personas y que están configuradas con clave de acceso personal. Red de acceso público: una red pública se define como una red que puede usar cualquier persona y no como las redes que están configuradas con clave de acceso personal. Es una red de computadoras interconectadas, capaz de compartir información y que permite comunicar a usuarios sin importar su ubicación geográfica.

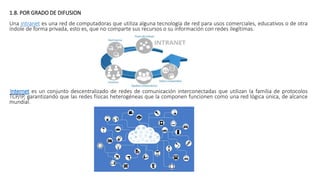

- 16. 1.8. POR GRADODE DIFUSION Una intranet es una red de computadoras que utiliza alguna tecnología de red para usos comerciales, educativos o de otra índole de forma privada, esto es, que no comparte sus recursos o su información con redes ilegítimas. Internet es un conjunto descentralizado de redes de comunicación interconectadas que utilizan la familia de protocolos TCP/IP, garantizando que las redes físicas heterogéneas que la componen funcionen como una red lógica única, de alcance mundial.

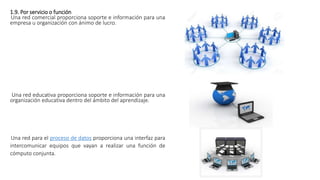

- 17. 1.9. Por servicioo función Una red comercial proporciona soporte e información para una empresa u organización con ánimo de lucro. Una red educativa proporciona soporte e información para una organización educativa dentro del ámbito del aprendizaje. Una red para el proceso de datos proporciona una interfaz para intercomunicar equipos que vayan a realizar una función de cómputo conjunta.

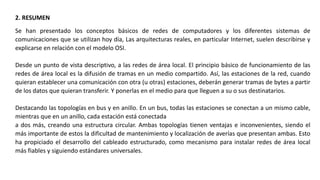

- 18. 2. RESUMEN Se hanpresentado los conceptos básicos de redes de computadores y los diferentes sistemas de comunicaciones que se utilizan hoy día, Las arquitecturas reales, en particular Internet, suelen describirse y explicarse en relación con el modelo OSI. Desde un punto de vista descriptivo, a las redes de área local. El principio básico de funcionamiento de las redes de área local es la difusión de tramas en un medio compartido. Así, las estaciones de la red, cuando quieran establecer una comunicación con otra (u otras) estaciones, deberán generar tramas de bytes a partir de los datos que quieran transferir. Y ponerlas en el medio para que lleguen a su o sus destinatarios. Destacando las topologías en bus y en anillo. En un bus, todas las estaciones se conectan a un mismo cable, mientras que en un anillo, cada estación está conectada a dos más, creando una estructura circular. Ambas topologías tienen ventajas e inconvenientes, siendo el más importante de estos la dificultad de mantenimiento y localización de averías que presentan ambas. Esto ha propiciado el desarrollo del cableado estructurado, como mecanismo para instalar redes de área local más fiables y siguiendo estándares universales.

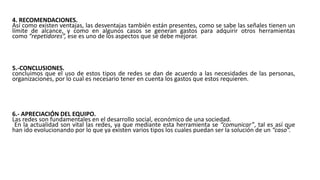

- 19. 4. RECOMENDACIONES. Así comoexisten ventajas, las desventajas también están presentes, como se sabe las señales tienen un límite de alcance, y como en algunos casos se generan gastos para adquirir otros herramientas como “repetidores”, ese es uno de los aspectos que se debe mejorar. 5.-CONCLUSIONES. concluimos que el uso de estos tipos de redes se dan de acuerdo a las necesidades de las personas, organizaciones, por lo cual es necesario tener en cuenta los gastos que estos requieren. 6.- APRECIACIÓN DEL EQUIPO. Las redes son fundamentales en el desarrollo social, económico de una sociedad. En la actualidad son vital las redes, ya que mediante esta herramienta se “comunicar”, tal es así que han ido evolucionando por lo que ya existen varios tipos los cuales puedan ser la solución de un “caso”.
