1. z UNIDAD I
INTRODUCCIÓN A LAS
REDES DE
COMPUTADORAS

2. z
CONTENIDOS
Conceptos Básicos y
Componentes de Red
Medios de
Transmisión
Clasificación de las
Redes
Topologías de
Redes

3. z
¿Qué es una red
de
Computadoras?
Es un conjunto de
computadores (escritorio o
portátiles) interconectadas
entre sí a través de un
medio de transmisión para
compartir información,
archivos, fotos, videos, etc.
CONCEPTOS BÁSICOS Y
COMPONENTES DE UNA RED

4. z
Los objetivos de
una Red de
Computadoras
son:
1. Compartir recursos
CONCEPTOS BÁSICOS Y
COMPONENTES DE UNA RED
2. Proporcionar una Alta
fiabilidad, al contar con fuentes
alternativas de suministro.
3. Ahorro Económico
4. Proporcionar un poderoso
Medio de comunicación entre
personas que se encuentran
muy alejadas entre si.

5. z
Los elementos
que componen
una red son:
Dispositivos
(Emisor)
CONCEPTOS BÁSICOS Y
COMPONENTES DE UNA RED
Medios
Mensaje
Dispositivos
(Receptor)

6. z
Para armar una
red se requiere
de:
CONCEPTOS BÁSICOS Y
COMPONENTES DE UNA RED
Medios

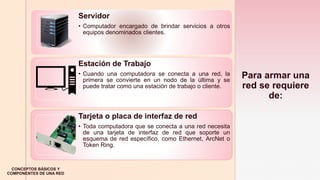

Servidor
• Computador encargado de brindar servicios a otros
equipos denominados clientes.
Estación de Trabajo
• Cuando una computadora se conecta a una red, la
primera se convierte en un nodo de la última y se
puede tratar como una estación de trabajo o cliente.
Tarjeta o placa de interfaz de red
• Toda computadora que se conecta a una red necesita
de una tarjeta de interfaz de red que soporte un
esquema de red específico, como Ethernet, ArcNet o
Token Ring.

7. z
CONCEPTOS BÁSICOS Y
COMPONENTES DE UNA RED
Medios

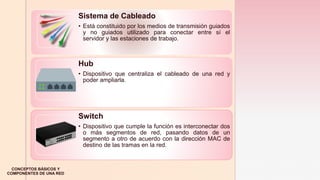

Sistema de Cableado
• Está constituido por los medios de transmisión guiados
y no guiados utilizado para conectar entre sí el
servidor y las estaciones de trabajo.
Hub
• Dispositivo que centraliza el cableado de una red y
poder ampliarla.
Switch
• Dispositivo que cumple la función es interconectar dos
o más segmentos de red, pasando datos de un
segmento a otro de acuerdo con la dirección MAC de
destino de las tramas en la red.

8. z
CONCEPTOS BÁSICOS Y
COMPONENTES DE UNA RED
Medios
Router
• Dispositivo que elije el mejor camino para la
transmisión de mensajes en una red completa.
Modelo OSI
• OSI, (en inglés, Open System Interconnection) es un
modelo de referencia para los protocolos de la red de
arquitectura en capas.
Dirección MAC
• Identificador único asignado por el fabricante a una
tarjeta inalámbrica o una tarjeta Ethernet, consiste en
seis grupos de dos caracteres cada uno de ellos
separado por dos puntos. .

9. z
CONCEPTOS BÁSICOS Y
COMPONENTES DE UNA RED
Medios

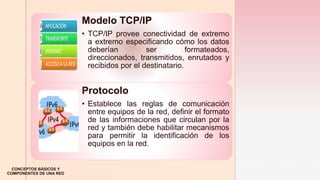

Modelo TCP/IP
• TCP/IP provee conectividad de extremo
a extremo especificando cómo los datos
deberían ser formateados,
direccionados, transmitidos, enrutados y
recibidos por el destinatario.
Protocolo
• Establece las reglas de comunicación
entre equipos de la red, definir el formato
de las informaciones que circulan por la
red y también debe habilitar mecanismos
para permitir la identificación de los
equipos en la red.

10. z
CONTENIDOS
Conceptos Básicos y
Componentes de Red
Medios de
Transmisión
Clasificación de las
Redes
Topologías de
Redes

11. z
¿Qué es un
Medio de
Transmisión?
Constituye el soporte
físico a través del cual el
emisor y receptor
pueden comunicarse en
un sistema de
transmisión de datos.
Estos medios son:
Cobre
Fibra Óptica
Inalámbrico
MEDIOS DE TRANSMISIÓN

12. z

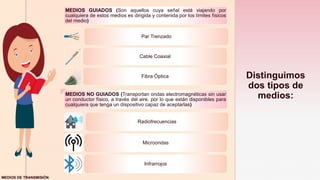

Distinguimos
dos tipos de
medios:
MEDIOS GUIADOS (Son aquellos cuya señal está viajando por
cualquiera de estos medios es dirigida y contenida por los límites físicos
del medio)
Par Trenzado
Cable Coaxial
Fibra Óptica
MEDIOS NO GUIADOS (Transportan ondas electromagnéticas sin usar
un conductor físico, a través del aire, por lo que están disponibles para
cualquiera que tenga un dispositivo capaz de aceptarlas)
Radiofrecuencias
Microondas
Infrarrojos
MEDIOS DE TRANSMISIÓN

13. z
MEDIOS
GUIADOS
MEDIOS DE TRANSMISIÓN

14. z

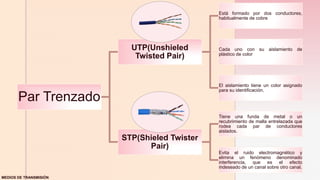

Par Trenzado
UTP(Unshieled
Twisted Pair)
Está formado por dos conductores,
habitualmente de cobre
Cada uno con su aislamiento de
plástico de color
El aislamiento tiene un color asignado
para su identificación.
STP(Shieled Twister
Pair)
Tiene una funda de metal o un
recubrimiento de malla entrelazada que
rodea cada par de conductores
aislados.
Evita el ruido electromagnético y
elimina un fenómeno denominado
interferencia, que es el efecto
indeseado de un canal sobre otro canal.
MEDIOS DE TRANSMISIÓN

15. z
Cable Coaxial
Llega solo hasta 10Mbps dependiendo de la longitud del
cable
El material aislante está rodeado por un conductor cilíndrico
que frecuentemente se presenta como una malla de tejido
trenzado.
El conductor externo está cubierto por una capa de plástico
protector. Que ofrece una excelente inmunidad al ruido.
MEDIOS DE TRANSMISIÓN

16. z
Fibra Óptica
Consta de tres secciones concéntricas.
Lleva un revestimiento de cristal o plástico con propiedades
ópticas distintas a las del núcleo.
La capa más exterior, que recubre una o más fibras, debe
ser de un material opaco y resistente.
MEDIOS DE TRANSMISIÓN

17. z
MEDIOS NO
GUIADOS
MEDIOS DE TRANSMISIÓN

18. z
RADIO:
• Contiene bandas cubren aproximadamente desde 55 a
550 MHz.
• Son omnidireccionales.
• Su alcance máximo es de un centenar de kilómetros.
• Velocidades que permite del orden de los 9600 bps.
MICROONDAS:
• Permiten transmisiones tanto terrestres como con
satélites.
• Dada sus frecuencias, las microondas son muy
direccionales
• Los enlaces permiten grandes velocidades de
transmisión, del orden de 10 Mbps.
INFRARROJOS:
• Utilizan un haz de luz infrarroja que transporta los datos
entre dispositivos.
• Debe existir visibilidad directa entre los dispositivos que
transmiten y los que reciben ya que de lo contrario se
puede ver interrumpida la comunicación
MEDIOS DE TRANSMISIÓN

19. z
CONTENIDOS
Conceptos Básicos y
Componentes de Red
Medios de
Transmisión
Clasificación de las
Redes
Topologías de
Redes

20. z

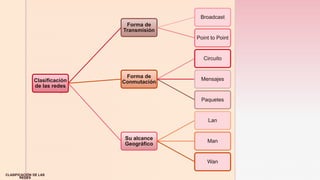

Clasificación
de las redes
Forma de
Transmisión
Broadcast
Point to Point
Forma de
Conmutación
Circuito
Mensajes
Paquetes
Su alcance
Geográfico
Lan
Man
Wan
CLASIFICACIÓN DE LAS
REDES

21. z
Forma de
Conmutación
Broadcast
El proceso de comunicación
se mantiene de forma
permanente mientras dura la
comunicación, de forma que
es posible mantener un flujo
continuo de información entre
dichos extremos. Este es el
caso de la telefonía
convencional.
Point to Point
Existen muchas conexiones
entre parejas individuales de
máquinas. Para transmitir los
paquetes desde una máquina
a otra a veces es necesario
que éstos pasen por
máquinas intermedias, siendo
obligado en tales casos un
trazado de rutas mediante
dispositivos routers.
CLASIFICACIÓN DE LAS
REDES

22. z
Forma de
Transmisión
Circuitos
La transmisión de datos se
realiza por un sólo canal de
comunicación, compartido
entonces por todas las
máquinas de la red. Cualquier
paquete de datos enviado por
cualquier máquina es recibido
por todas las de la red.
Paquetes
Un nodo quiere enviar
información a otro lo divide en
paquetes, todos del mismo
tamaño, estos contienen la
dirección del nodo destino,
aquí no existe un circuito
permanente entre los
extremos, por lo que se
dedica a encaminar paquete a
paquete entre los usuarios.
Mensaje
Transmite un mensaje al
receptor, el emisor debe enviar
primero el mensaje completo a
un nodo intermedio el cual lo
encola en la cola donde
almacena los mensajes que le
son enviados por otros nodos.
Luego, cuando llega su turno, lo
reenviará a otro y éste a otro las
veces que sean necesarias
antes de llegar al receptor.
CLASIFICACIÓN DE LAS
REDES

23. z
Alcance
Geográfico
Lan (Red de área
local)
Una red individual
generalmente cubre una única
área geográfica y proporciona
servicios y aplicaciones a
personas dentro de una
estructura organizacional
común, como una empresa,
un campus o una región.
CLASIFICACIÓN DE LAS
REDES

24. z

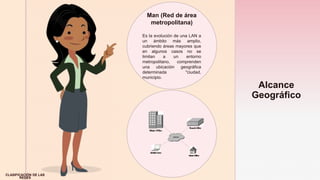

Alcance
Geográfico
Man (Red de área
metropolitana)
Es la evolución de una LAN a
un ámbito más amplio,
cubriendo áreas mayores que
en algunos casos no se
limitan a un entorno
metropolitano, comprenden
una ubicación geográfica
determinada "ciudad,
municipio.
CLASIFICACIÓN DE LAS
REDES

25. z
Alcance
Geográfico
Wan (Red de área
amplia)
Conectan las LAN en ubicaciones
separadas geográficamente.
Cuando una compañía tiene
ubicaciones separadas por grandes
distancias geográficas, es posible
que deba utilizar un proveedor de
servicio de telecomunicaciones
(TSP) para interconectar las LAN
en las distintas ubicaciones.
CLASIFICACIÓN DE LAS
REDES

26. z
CONTENIDOS
Conceptos Básicos y
Componentes de Red
Medios de
Transmisión
Clasificación de las
Redes
Topologías de
Redes

27. z

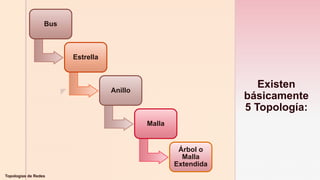

Existen
básicamente
5 Topología:
Topologías de Redes
Bus
Estrella
Anillo
Malla
Árbol o
Malla
Extendida

28. z
Topologías de Redes
Bus
Los equipos están unidos a un
cable contiguo. El paquete se
transmite a todos los dispositivos
de red en ese segmento, está red
es consideradas como topologías
pasivas. Las computadoras
"escuchan" al ducto. Cuando éstas
están listas para transmitir, ellas se
aseguran que no haya nadie más
transmitiendo en el ducto, y
entonces ellas envían sus paquetes
de información.
CARACTERISTICAS
• Es frecuente en las redes de área local.
• Todos los dispositivos de red reciben el paquete de datos.
Ventajas Desventajas
Simple y fácil de instalar Si el canal de comunicación
falla, toda la red deja de
funcionar
Se usa para redes pequeñas
y temporales
El numero de equipos
presentes en un bus afecta el
rendimiento de la red
Facilidad para agregar
dispositivos a la red
Es conocida como pasiva
porque los pc no generan
señal, y la señal se pierde a
través de la distancia del
cable

29. z
Topologías de Redes

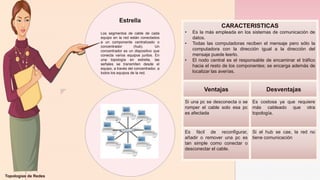

Estrella
Los segmentos de cable de cada
equipo en la red están conectados
a un componente centralizado o
concentrador (hub). Un
concentrador es un dispositivo que
conecta varios equipos juntos. En
una topología en estrella, las
señales se transmiten desde el
equipo, a través del concentrador, a
todos los equipos de la red.
CARACTERISTICAS
• Es la más empleada en los sistemas de comunicación de
datos.
• Todas las computadoras reciben el mensaje pero sólo la
computadora con la dirección igual a la dirección del
mensaje puede leerlo.
• El nodo central es el responsable de encaminar el tráfico
hacia el resto de los componentes; se encarga además de
localizar las averías.
Ventajas Desventajas
Si una pc se desconecta o se
romper el cable solo esa pc
es afectada
Es costosa ya que requiere
más cableado que otra
topología.
Es fácil de reconfigurar,
añadir o remover una pc es
tan simple como conectar o
desconectar el cable.
Si el hub se cae, la red no
tiene comunicación

30. z

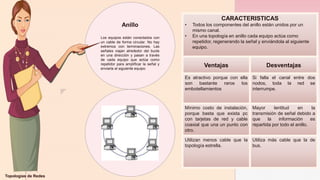

Topologías de Redes
Anillo
Los equipos están conectados con
un cable de forma circular. No hay
extremos con terminaciones. Las
señales viajan alrededor del bucle
en una dirección y pasan a través
de cada equipo que actúa como
repetidor para amplificar la señal y
enviarla al siguiente equipo.
CARACTERISTICAS
• Todos los componentes del anillo están unidos por un
mismo canal.
• En una topología en anillo cada equipo actúa como
repetidor, regenerando la señal y enviándola al siguiente
equipo.
Ventajas Desventajas
Es atractivo porque con ella
son bastante raros los
embotellamientos
Si falla el canal entre dos
nodos, toda la red se
interrumpe.
Mínimo costo de instalación,
porque basta que exista pc
con tarjetas de red y cable
coaxial que una un punto con
otro.
Mayor lentitud en la
transmisión de señal debido a
que la información es
repartida por todo el anillo.
Utilizan menos cable que la
topología estrella.
Utiliza más cable que la de
bus.

31. z

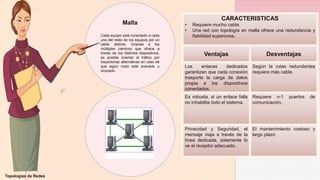

Topologías de Redes
Malla
Cada equipo está conectado a cada
uno del resto de los equipos por un
cable distinto. Gracias a los
múltiples caminos que ofrece a
través de los distintos dispositivos,
es posible orientar el tráfico por
trayectorias alternativas en caso de
que algún nodo esté averiado u
ocupado.
CARACTERISTICAS
• Requiere mucho cable.
• Una red con topología en malla ofrece una redundancia y
fiabilidad superiores.
Ventajas Desventajas
Los enlaces dedicados
garantizan que cada conexión
trasporte la carga de datos
propia a los dispositivos
conectados.
Según la rutas redundantes
requiere más cable.
Es robusta, si un enlace falla
no inhabilita todo el sistema.
Requiere n-1 puertos de
comunicación.
Privacidad y Seguridad, el
mensaje viaja a través de la
línea dedicada, solamente lo
ve el receptor adecuado.
El mantenimiento costoso y
largo plazo

32. z

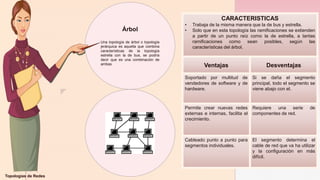

Topologías de Redes
Árbol
Una topología de árbol o topología
jerárquica es aquella que combina
características de la topología
estrella con la de bus, se podría
decir que es una combinación de
ambas
CARACTERISTICAS
• Trabaja de la misma manera que la de bus y estrella.
• Solo que en esta topología las ramificaciones se extienden
a partir de un punto raíz como la de estrella, a tantas
ramificaciones como sean posibles, según las
características del árbol.
Ventajas Desventajas
Soportado por multitud de
vendedores de software y de
hardware.
Si se daña el segmento
principal, todo el segmento se
viene abajo con el.
Permite crear nuevas redes
externas e internas, facilita el
crecimiento.
Requiere una serie de
componentes de red.
Cableado punto a punto para
segmentos individuales.
El segmento determina el
cable de red que va ha utilizar
y la configuración en más
difícil.

33. z

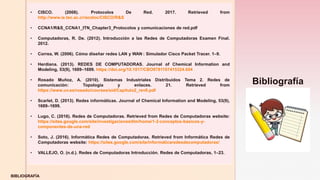

BIBLIOGRAFÍA
• CISCO. (2008). Protocolos De Red. 2017. Retrieved from
http://www.ie.tec.ac.cr/acotoc/CISCO/R&S
• CCNA1/R&S_CCNA1_ITN_Chapter3_Protocolos y comunicaciones de red.pdf
• Computadoras, R. De. (2012). Introducción a las Redes de Computadoras Examen Final.
2012.
• Correa, W. (2006). Cómo diseñar redes LAN y WAN : Simulador Cisco Packet Tracer. 1–9.
• Herdiana. (2013). REDES DE COMPUTADORAS. Journal of Chemical Information and
Modeling, 53(9), 1689–1699. https://doi.org/10.1017/CBO9781107415324.004
• Rosado Muñoz, A. (2010). Sistemas Industriales Distribuidos Tema 2. Redes de
comunicación: Topología y enlaces. 21. Retrieved from
https://www.uv.es/rosado/courses/sid/Capitulo2_rev0.pdf
• Scarlet, D. (2013). Redes informáticas. Journal of Chemical Information and Modeling, 53(9),
1689–1699.
• Lugo, C. (2016). Redes de Computadoras. Retrieved from Redes de Computadoras website:
https://sites.google.com/site/investigacionesitlm/home/1-2-conceptos-basicos-y-
componentes-de-una-red
• Soto, J. (2016). Informática Redes de Computadoras. Retrieved from Informática Redes de
Computadoras website: https://sites.google.com/site/informaticaredesdecomputadoras/
• VALLEJO, O. (n.d.). Redes de Computadoras Introducción. Redes de Computadoras, 1–23.
Bibliografía
