1. UNIVERSIDAD INTERGLOBAL
Roger Emir Orozco Aguayo
Ing. en Tecnologías de la Información
Y las Comunicaciones
7° Cuatrimestre
Procesamientos de señales
Ensayo 2
21 de Octubre 2013

2. Introducción.
En el documento que se muestra a continuación se nos presenta unas pequeñas
explicaciones acerca de los medios de transmisión no confinados, los cuales son
medios de transmisión inalámbrica las cuales tanto la transmisión como la
recepción se llevan mediante antenas. Estos tipos de medios de transmisión no
confinados o de transmisión inalámbrica son como por ejemplo las señales de
internet Wi-Fi, las señales de radio AM y FM, las señales microondas, las señales
bluetooth, la señales infrarrojas, entre otras. En la actualidad se pueden
encontrar varias de estas tecnologías en un solo aparato, por ejemplo, un
Smartphone, el cual incluye bluetooth 4.0, radio digital FM y radio AM, incluyen
conectividad wifi, conectividad 3G y hasta 4G y recientemente se ha
implementado tecnologías nuevas de transmisión inalámbrica de información
como es la conectividad DNLA y conectividad Android Beam (NFC) entre otras.
Sin duda, son tecnologías indispensables para la sociedad y más para la gente
joven que prefiere una laptop que lleva internet wifi que una pc de escritorio que
es alámbrica. Estos medios de transmisión son más cómodos que los alámbricos,
sin embargo este tipo de transmisión (no confinados) sufren de mayor
interferencia que los medios alámbricos. También hay que mencionar que los
medios de transmisión no confinados o de transmisión inalámbrica tienen dos
configuraciones para la emisión y recepción de datos: la direccional y la
omnidireccional, que son conceptos que se explicaran más adelante en este
escrito y que en lo personal espero que se entiendan estos temas de medios de
transmisión no confinados o de transmisión inalámbrica.
Estos medios de transmisión que nos ofrecen versatilidad y comodidad para la
transmisión en las comunicaciones, son tecnologías que se han desarrollado
atravez del tiempo y que se han ido perfeccionando a través del tiempo y todo
indica a que esta tecnología existirá por mucho tiempo y que los medios de
transmisión alámbricos solo se utilizarán solo para lo esencial pues lo medios
alámbricos no pueden dejar de existir pero se limitará mucho su uso pues los
usuarios o personas siempre buscan la comodidad y las tecnologías inalámbricas
se las suministrarán.

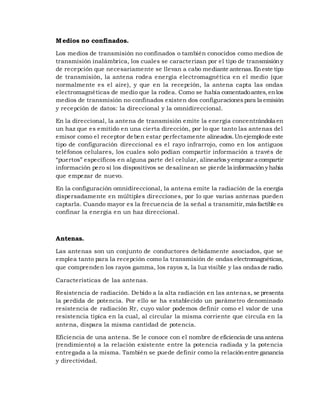

3. M edios no confinados.
Los medios de transmisión no confinados o también conocidos como medios de
transmisión inalámbrica, los cuales se caracterizan por el tipo de transmisión y
de recepción que necesariamente se llevan a cabo mediante antenas. En este tipo
de transmisión, la antena rodea energía electromagnética en el medio (que
normalmente es el aire), y que en la recepción, la antena capta las ondas
electromagnéticas de medio que la rodea. Como se había comentado antes, en los
medios de transmisión no confinados existen dos configuraciones para la emisión
y recepción de datos: la direccional y la omnidireccional.
En la direccional, la antena de transmisión emite la energía concentrándola en
un haz que es emitido en una cierta dirección, por lo que tanto las antenas del
emisor como el receptor deben estar perfectamente alineados. Un ejemplo de este
tipo de configuración direccional es el rayo infrarrojo, como en los antiguos
teléfonos celulares, los cuales solo podían compartir información a través de
“puertos” específicos en alguna parte del celular, alinearlos y empezar a compartir
información pero si los dispositivos se desalinean se pierde la información y había
que empezar de nuevo.
En la configuración omnidireccional, la antena emite la radiación de la energía
dispersadamente en múltiples direcciones, por lo que varias antenas pueden
captarla. Cuando mayor es la frecuencia de la señal a transmitir, más factible es
confinar la energía en un haz direccional.
Antenas.
Las antenas son un conjunto de conductores debidamente asociados, que se
emplea tanto para la recepción como la transmisión de ondas electromagnéticas,
que comprenden los rayos gamma, los rayos x, la luz visible y las ondas de radio.
Características de las antenas.
Resistencia de radiación. Debido a la alta radiación en las antena s, se presenta
la perdida de potencia. Por ello se ha establecido un parámetro denominado
resistencia de radiación Rr, cuyo valor podemos definir como el valor de una
resistencia típica en la cual, al circular la misma corriente que circula en la
antena, dispara la misma cantidad de potencia.
Eficiencia de una antena. Se le conoce con el nombre de eficiencia de una antena
(rendimiento) a la relación existente entre la potencia radiada y la potencia
entregada a la misma. También se puede definir como la relación entre ganancia
y directividad.

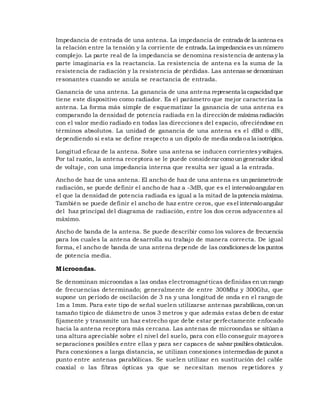

4. Impedancia de entrada de una antena. La impedancia de entrada de la antena es
la relación entre la tensión y la corriente de entrada. La impedancia es un número
complejo. La parte real de la impedancia se denomina resistencia de antena y la
parte imaginaria es la reactancia. La resistencia de antena es la suma de la
resistencia de radiación y la resistencia de pérdidas. Las antenas se denominan
resonantes cuando se anula se reactancia de entrada.
Ganancia de una antena. La ganancia de una antena representa la capacidad que
tiene este dispositivo como radiador. Es el parámetro que mejor caracteriza la
antena. La forma más simple de esquematizar la ganancia de una antena es
comparando la densidad de potencia radiada en la dirección de máxima radiación
con el valor medio radiado en todas las direcciones del espacio, ofreciéndose en
términos absolutos. La unidad de ganancia de una antena es el dBd o dBi,
dependiendo si esta se define respecto a un dipolo de media onda o a la isotrópica.
Longitud eficaz de la antena. Sobre una antena se inducen corrientes y voltajes.
Por tal razón, la antena receptora se le puede considerar como un generador ideal
de voltaje, con una impedancia interna que resulta ser igual a la entrada.
Ancho de haz de una antena. El ancho de haz de una antena es un parámetro de
radiación, se puede definir el ancho de haz a -3dB, que es el intervalo angular en
el que la densidad de potencia radiada es igual a la mitad de la potencia máxima.
También se puede definir el ancho de haz entre ceros, que es el intervalo angular
del haz principal del diagrama de radiación, entre los dos ceros adyacentes al
máximo.
Ancho de banda de la antena. Se puede describir como los valores de frecuencia
para los cuales la antena de sarrolla su trabajo de manera correcta. De igual
forma, el ancho de banda de una antena depende de las condiciones de los puntos
de potencia media.
M icroondas.
Se denominan microondas a las ondas electromagnéticas definidas en un rango
de frecuencias determinado; generalmente de entre 300Mhz y 300Ghz, que
supone un periodo de oscilación de 3 ns y una longitud de onda en el rango de
1m a 1mm. Para este tipo de señal suelen utilizarse antenas parabólicas, con un
tamaño típico de diámetro de unos 3 metros y que además estas deben de estar
fijamente y transmite un haz estrecho que debe estar perfectamente enfocado
hacia la antena receptora más cercana. Las antenas de microondas se sitúan a
una altura apreciable sobre el nivel del suelo, para con ello conseguir mayores
separaciones posibles entre ellas y para ser capaces de salvar posibles obstáculos.
Para conexiones a larga distancia, se utilizan conexiones intermedias de punot a
punto entre antenas parabólicas. Se suelen utilizar en sustitución del cable
coaxial o las fibras ópticas ya que se necesitan menos repetidores y

5. amplificadores, aunque se necesitan antenas alineadas. Se usan pa ra
transmisión de televisión y voz. Uno de los inconvenientes de las antenas de
microondas es que sufren de atenuación con las lluvias, es decir la perdida de
potencia de la señal. También sufren de interferencias porque puede haber más
solapamientos de señales.
Bluetooth.
El bluetooth es una especificación industrial para redes inalámbricas de área
personal (WPAN) que posibilita la transmisión de voz y datos entre diferentes
dispositivos mediante un enlace por radiofrecuencia en la banda ISM de los 2,4
GHz. Los principales objetivos del bluetooth son facilitar las comunicaciones entre
equipos móviles y fijos, eliminar los cables y conectores entre éstos, ofrecer la
posibilidad de crear pequeñas redes inalámbricas y facilitar la sincronización de
datos entre equipos personales.
El nombre de bluetooth procede del rey danés y noruego Harald Blatand, cuya
traducción al inglés es Harald Bluetooth, conocido por unificar las tribus
noruegas, suecas y danesas y por convertirlos al cristianismo.
Los dispositivos que usan este protocolo de comunicaciones se dividen por clases.
Clase 1, son dispositivos con una potencia máxima de 100mW, una potencia de
20dBm y un alcance aproximado de 30 metros. La clase 2 tiene una potencia
máxima de 2.5mW, una potencia de 4dBm y un alcance de entre 5 a 10 metros
aproximadamente. Y finalmente la clase 3 con una potencia máxima de 1mW,
una potencia de 0dBm y alcance aproximado de 1 metro.
Los dispositivos también se pueden clasificar según su ancho de banda. Los
dispositivos con versión 1.2 tienen un ancho de banda de 1Mbit/s; los de versión
2.0+ EDR con un ancho de banda de 3Mbit/s; la versión 3.0+HS con un anc ho
de banda de 24Mbit/s y finalmente la versión 4.0 con un ancho de banda de
24Mbit/s.
El hardware que compone el dispositivo Bluetooth está compuesto por dos partes:
un dispositivo de radio, el cual es el encargado de modular y transmitir la señal,
y un controlador digital, que está compuesto por un CPU, un procesador de
señales digitales llamado link controller y de las interfaces con el dispositivo
anfitrión.

6. Señal infrarrojo.
Es un tipo de radiación electromagnética de mayor longitud de onda que la l uz
visible, pero menor que la de las microondas. El infrarrojo es una radiación de
energía con una frecuencia por debajo de la sensibilidad de nuestros ojos, de
modo que no podemos verla. Aunque nosotros no podemos ver frecuencias de
sonido, sabemos que existen ya que podemos escucharlas.
De hecho, las primeras redes inalámbricas conocidas fueron las infrarrojas, que
trabajan con frecuencias de radiación electromagnética más bajas que las
actuales redes Wireless. Estas redes, si bien siguen existiendo, tien en el
inconveniente de requerir que no exista casi ningún obstáculo entre un
dispositivo y otro para lograr una buena comunicación entre éstos. De lo
contrario, se pierde la señal y no se pueden transferir datos entre ellos. En la
tecnología infrarroja, como ventaja, podemos decir que no existen problemas con
la seguridad ni de interferencias ya que estos rayos no pueden atravesar los
objetos sólidos.
Para intercambiar la energía óptica entre transmisores-receptores de punto a
punto casi difuso y difuso. La tarjeta de recepción de datos infrarrojos que cuenta
con los siguientes dispositivos: un sensor de recepción infrarroja, un circuito
decodificador de señal infrarroja y un circuito generado de reloj y oscilador para
la sincronización de velocidades de recepción de datos.
Conclusión.
Como conclusión, se puede decir que las tecnologías vistas en este documento
son las tecnologías con más tendencia en la actualidad, pues todas las
innovaciones que se hacen, es para la movilidad y la comodidad de las personas.
Un ejemplo de estos es que en los hogares actuales, se tiende a comprar teléfonos
fijos pero con un dispositivo inalámbrico pues es más cómodo hablar por teléfono
inalámbrico que estar pegado a él por medio del cable. La red Wifi es un ejemplo
clarísimo que lo inalámbrico es lo que reina hoy, pues una conexión inalámbrica
en un hogar es casi indispensable como la luz, el agua y el gas. Y en estos hogares
ya casi no cuentan con una pc de escritorio, sino solo Laptops o hasta tablets.
Todas estas señales las hemos tenido o conocemos de ellas y están más cerca de
lo que parecen, por ejemplo las señales microondas las podemos tener por medio
del aparato electrodoméstico del mismo nombre, es decir, un horno microondas
que funciona con ondas a ciertas frecuencias. El bluetooth también se puede ver
el funcionamiento por el simple hecho de compartir una imagen o una canción
por medio de nuestro Smartphone con la función de bluetooth. La señal infrarroja

7. aunque no la podamos ver sabemos que existe, un ejemplo claro de esto es el
control remoto que cambia los canales de televisión enviando una señal infrarroja
a un receptor que se encuentra en la televisión y al captarla hace la función de
cambiar al canal solicitado. Así podemos seguir comentando más ejemplos acerca
de los medio de transmisión no confinados pero creo que con los conceptos que
se tengan más la deducción de cada uno de nosotros podremos entender el cómo
funcionan las cosas y el mundo.
