El documento habla sobre las causas de grietas y daños estructurales en edificios de concreto. Entre las causas se encuentran las propiedades del concreto, esfuerzos térmicos, creep, corrosión del acero de refuerzo, cambios de humedad, malas prácticas de construcción y reacciones químicas perjudiciales. Se describen varios tipos de daños como punzonamiento de losas, columnas en tensión, corrosión, flexión y map cracking.

1. D R . A L E J A N D R O A V E N D A Ñ O
M A E S T R I A E N I N G E N I E R Í A C I V I L
P R I M E R S E M E S T R E – 2 0 1 2
S E M A N A 1 1
2 3 D E J U L I O D E 2 0 1 2
Rehabilitación Estructural

2. Grietas y Daños
 Exponer las diferentes causas de grietas y los daños
asociados con este fenómeno

3. Causas de Grietas
 Propiedades de la mezcla de concreto
 Esfuerzos Térmicos
 “Creep”
 Corrosión del Acero de Refuerzo
 Cambios en la humedad de los materiales
 Malas prácticas de construcción
 Demanda/Capacidad
 Reacciones químicas perjudiciales

4. 1
1
Punzonamiento de la Losa

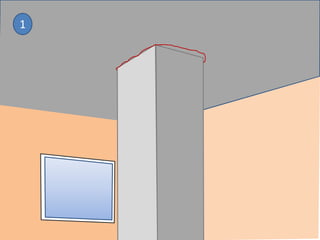

5. 1
1

6. 1
2
Columna en Tensión
Posible Asentamiento

7. 1
3
Corrosión

8. Daño Ocasionado por la Corrosión

10. 4
“Columna Captiva”
Asociado a Ladeo

12. 5
Asentamiento o Ladeo

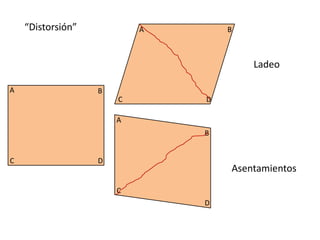

13. “Distorsión”
A B
C D
A B
C D
A
B
C
D
Asentamientos
Ladeo

14. 6
Asentamiento o Ladeo

15. 7
Asentamiento o Ladeo

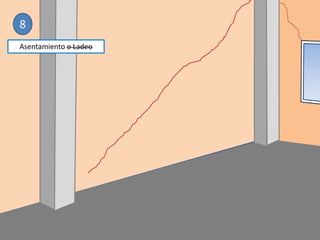

16. 8
Asentamiento o Ladeo

17. 9
Asentamiento o Ladeo

18. Sismo de Méjico, 1985

19. 10

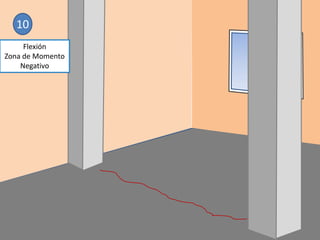

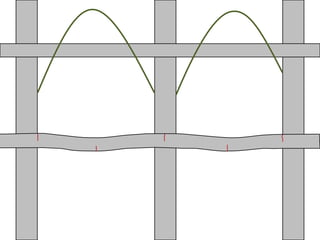

Flexión
Zona de Momento
Negativo

21. 11
Flexión
•Zona de Momento Positivo
•Losa en Dos Direcciones

22. 12
• Encogimiento
• Expansión
• Asentamiento en losa sobre
grado (buscar desnivel)

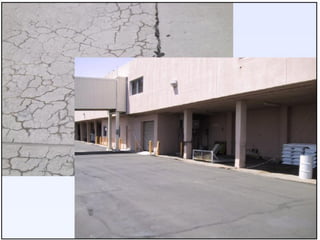

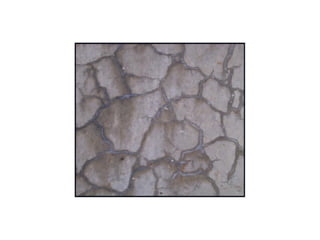

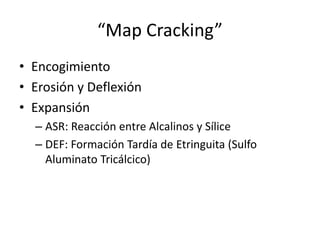

23. “Map Cracking”
• Encogimiento
• Erosión y Deflexión
• Expansión
– ASR: Reacción entre Alcalinos y Sílice
– DEF: Formación Tardía de Etringuita (Sulfo
Aluminato Tricálcico)

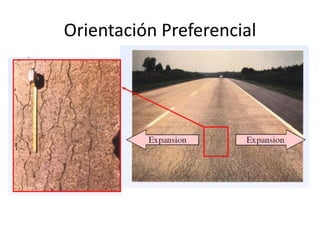

28. Orientación Preferencial

29. Miembros Pretensados

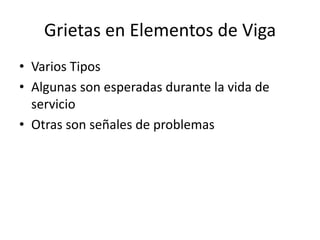

35. Grietas en Elementos de Viga
• Varios Tipos
• Algunas son esperadas durante la vida de
servicio
• Otras son señales de problemas

36. Flexión Pura
•Vertical, Ancho Variable
•Importante la extensión
Cortante-Flexión
•Inicia vertical, luego se
inclina
“Cortante Puro”
• Alrededor de 45°
• Más ancha lejos de estribos
• Alarma si ancho > 0.02”
Cortante Horizontal
• Predomina en Vigas I, T
Falla de Anclaje
• Refuerzo Adherido
Aplastamiento
• Alarma

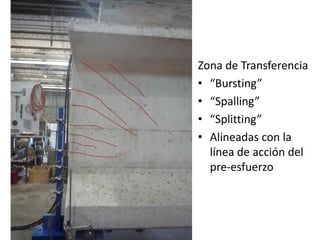

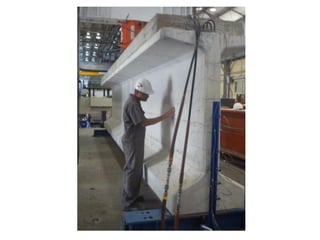

39. Zona de Transferencia
• “Bursting”
• “Spalling”
• “Splitting”
• Alineadas con la
línea de acción del
pre-esfuerzo

40. Anclaje
• Grietas uniendo los
cables
• Malo malo

41. Cortante Horizontal
• Acompaña a cambios en la
geometría de vigas
• Es signo de la falla del miembro

42. Cortante Puro
• Para la mayoría de las vigas,
cuando el ancho de la grieta
supera 0.03”, es señal de cedencia
de los estribos

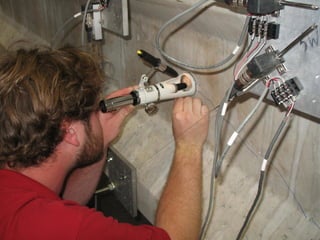

43. Medición de
Ancho de Grietas
