Este documento define la resistencia eléctrica y explica cómo se mide y codifica. La resistencia eléctrica es la oposición al paso de la corriente eléctrica y se mide en Ohms. Las resistencias están marcadas con bandas de colores que codifican sus valores mediante las posiciones de las bandas para las cifras significativas, el multiplicador y la tolerancia.

2. Contenidos:
Definición
de resistencia eléctrica.
Unidad
de medida
Bandas
de color en la resistencia
El
código de colores.

3. La
Resistencia eléctrica es la propiedad de un
elemento o sustancia de oponerse al paso de la
corriente eléctrica.
Ejemplo:
En una tubería por la que pasa agua, cuanto más
se estrecha la tubería más se opone esta al paso
del agua.
Cuanto más cerremos un grifo menos agua
saldrá del mismo;
Más resistencia opondremos.

4. Esa oposición al paso de la corriente eléctrica
desprende calor, utilizado en muchas
aplicaciones diarias:
Calentador de agua, Secador, Estufa.
Bombilla: El calor es tal que tenemos que
encerrar el filamento (resistencia de Wolframio
“tungsteno”) en una esfera de vidrio sin
oxigeno, para que no arda.
( Estas bombillas solo nos entregan un 10% en luz del
total de su consumo. “Un verdadero desperdicio”)

5. En el mundo de la electrónica la
resistencia es el componente más
sencillo, pero imprescindible, aparece en
todos los aparatos electrónicos, incluido
los teléfonos mobiles, que tenéis en
bolsillo...

6. .

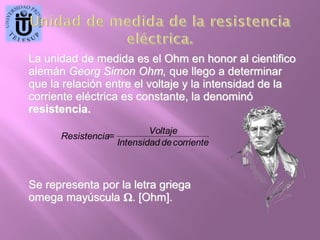

La unidad de medida es el Ohm en honor al cientifico
alemán Georg Simon Ohm, que llego a determinar
que la relación entre el voltaje y la intensidad de la
corriente eléctrica es constante, la denominó
resistencia.
Voltaje
Resistencia=
Intensidad de corriente
Se representa por la letra griega
omega mayúscula . [Ohm].

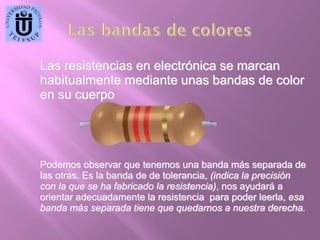

7. Las resistencias en electrónica se marcan
habitualmente mediante unas bandas de color
en su cuerpo
Podemos observar que tenemos una banda más separada de
las otras. Es la banda de de tolerancia, (indica la precisión
con la que se ha fabricado la resistencia), nos ayudará a
orientar adecuadamente la resistencia para poder leerla, esa
banda más separada tiene que quedarnos a nuestra derecha.

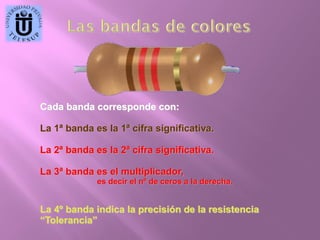

8. Cada banda corresponde con:
La 1ª banda es la 1ª cifra significativa.
La 2ª banda es la 2ª cifra significativa.
La 3ª banda es el multiplicador,
es decir el nº de ceros a la derecha.
La 4º banda indica la precisión de la resistencia
“Tolerancia”

10. Tomando este ejemplo podemos ver que:
La primera banda corresponde al “1”.
La segunda banda corresponde al “2”.
La tercera banda corresponde a “x100”.
La cuarta banda es la tolerancia ± 5%.
Ordenando todo esto el valor
de la resistencia es
1200 ± 5% ( ± 60

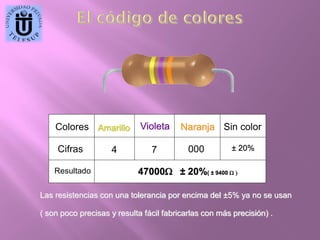

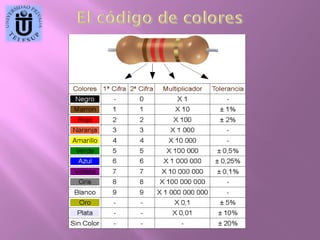

11. Colores Amarillo
Cifras
Resultado
4
Violeta
7
Naranja Sin color
000
± 20%
47000 ± 20%( ± 9400 
Las resistencias con una tolerancia por encima del ±5% ya no se usan
( son poco precisas y resulta fácil fabricarlas con más precisión) .

12. La Resistencia eléctrica es la propiedad de un
elemento o sustancia de oponerse al paso de la
corriente eléctrica.
-
- Su unidad es el Ohm se representa
con la letra:


13. -

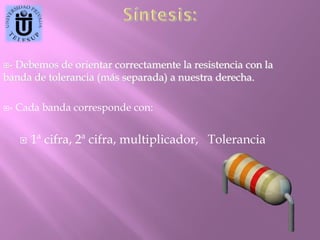

Debemos de orientar correctamente la resistencia con la
banda de tolerancia (más separada) a nuestra derecha.
-
Cada banda corresponde con:

1ª cifra, 2ª cifra, multiplicador, Tolerancia
