1. MÉTODOS DE MEDICIÓN DE
RESISTENCIA Y EL CÓDIGO
DE COLORES
Miguel Giménez
C.I. N° 17699380

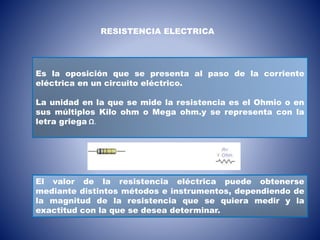

2. RESISTENCIA ELECTRICA
Es la oposición que se presenta al paso de la corriente
eléctrica en un circuito eléctrico.
La unidad en la que se mide la resistencia es el Ohmio o en
sus múltiplos Kilo ohm o Mega ohm.y se representa con la
letra griega Ω.
El valor de la resistencia eléctrica puede obtenerse
mediante distintos métodos e instrumentos, dependiendo de
la magnitud de la resistencia que se quiera medir y la
exactitud con la que se desea determinar.

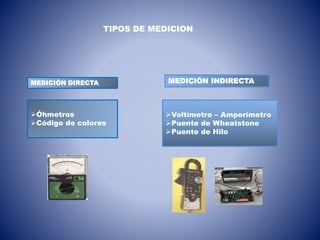

3. Óhmetros
Código de colores
MEDICIÓN DIRECTA
TIPOS DE MEDICION
MEDICIÓN INDIRECTA
Voltímetro – Amperímetro
Puente de Wheatstone
Puente de Hilo

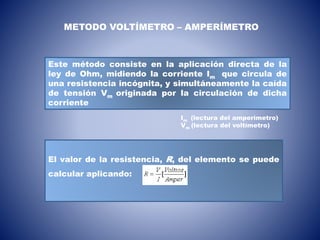

4. Este método consiste en la aplicación directa de la
ley de Ohm, midiendo la corriente Im que circula de
una resistencia incógnita, y simultáneamente la caída
de tensión Vm originada por la circulación de dicha
corriente
METODO VOLTÍMETRO – AMPERÍMETRO
Im (lectura del amperímetro)
Vm (lectura del voltímetro)
El valor de la resistencia, R, del elemento se puede
calcular aplicando:

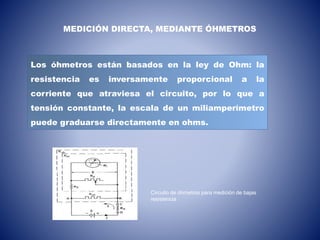

5. Los óhmetros están basados en la ley de Ohm: la
resistencia es inversamente proporcional a la
corriente que atraviesa el circuito, por lo que a
tensión constante, la escala de un miliamperímetro
puede graduarse directamente en ohms.
MEDICIÓN DIRECTA, MEDIANTE ÓHMETROS
Circuito de óhmetros para medición de bajas
resistencia

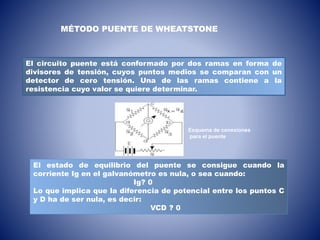

6. MÉTODO PUENTE DE WHEATSTONE
El circuito puente está conformado por dos ramas en forma de
divisores de tensión, cuyos puntos medios se comparan con un
detector de cero tensión. Una de las ramas contiene a la
resistencia cuyo valor se quiere determinar.
El estado de equilibrio del puente se consigue cuando la
corriente Ig en el galvanómetro es nula, o sea cuando:
Ig? 0
Lo que implica que la diferencia de potencial entre los puntos C
y D ha de ser nula, es decir:
VCD ? 0
Esquema de conexiones
para el puente

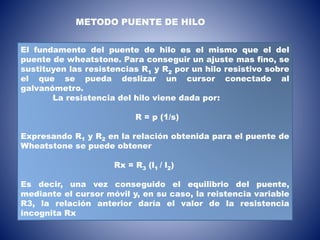

7. El fundamento del puente de hilo es el mismo que el del
puente de wheatstone. Para conseguir un ajuste mas fino, se
sustituyen las resistencias R1 y R2 por un hilo resistivo sobre
el que se pueda deslizar un cursor conectado al
galvanómetro.
La resistencia del hilo viene dada por:
R = p (1/s)
Expresando R1 y R2 en la relación obtenida para el puente de
Wheatstone se puede obtener
Rx = R3 (l1 / l2)
Es decir, una vez conseguido el equilibrio del puente,
mediante el cursor móvil y, en su caso, la reistencia variable
R3, la relación anterior daría el valor de la resistencia
incognita Rx
METODO PUENTE DE HILO

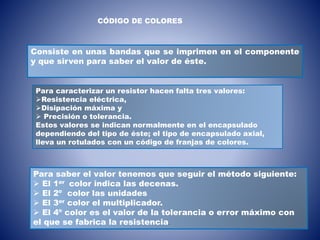

8. CÓDIGO DE COLORES
Consiste en unas bandas que se imprimen en el componente
y que sirven para saber el valor de éste.
Para saber el valor tenemos que seguir el método siguiente:
 El 1er color indica las decenas.
 El 2º color las unidades
 El 3er color el multiplicador.
 El 4º color es el valor de la tolerancia o error máximo con
el que se fabrica la resistencia.
Para caracterizar un resistor hacen falta tres valores:
Resistencia eléctrica,
Disipación máxima y
 Precisión o tolerancia.
Estos valores se indican normalmente en el encapsulado
dependiendo del tipo de éste; el tipo de encapsulado axial,
lleva un rotulados con un código de franjas de colores.

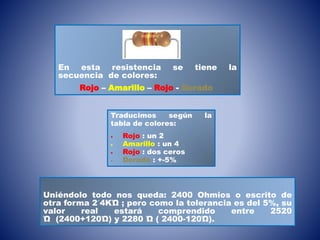

9. En esta resistencia se tiene la
secuencia de colores:
Rojo – Amarillo – Rojo - Dorado
Traducimos según la
tabla de colores:
 Rojo : un 2
 Amarillo : un 4
 Rojo : dos ceros
 Dorado : +-5%
Uniéndolo todo nos queda: 2400 Ohmios o escrito de
otra forma 2´4KΏ ; pero como la tolerancia es del 5%, su
valor real estará comprendido entre 2520
Ώ (2400+120Ώ) y 2280 Ώ ( 2400-120Ώ).

10. Color de la banda
Valor de la
1°cifra
significativa
Valor de la
2°cifra
significativa
Multiplicador Tolerancia
Coeficiente de
temperatura
Negro 0 0 1 - -
Marrón 1 1 10 ±1% 100ppm/°C
Rojo 2 2 100 ±2% 50ppm/°C
Naranja 3 3 1 000 - 15ppm/°C
Amarillo 4 4 10 000 ±4% 25ppm/°C
Verde 5 5 100 000 ±0,5% 20ppm/°C
Azul 6 6 1 000 000 ±0,25% 10ppm/°C
Morado 7 7 10 000 000 ±0,1% 5ppm/°C
Gris 8 8 100 000 000 ±0.05% 1ppm/°C
Blanco 9 9 1 000 000 000 - -
Dorado - - 0,1 ±5% -
Plateado - - 0,01 ±10% -
Ninguno - - - ±20% -
Tabla
de
código
De
colores
