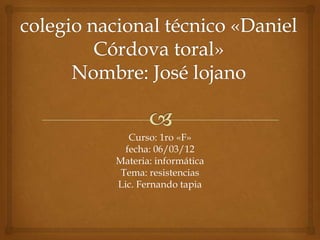

1. Curso: 1ro «F»
fecha: 06/03/12
Materia: informática
Tema: resistencias
Lic. Fernando tapia

2. resistencias


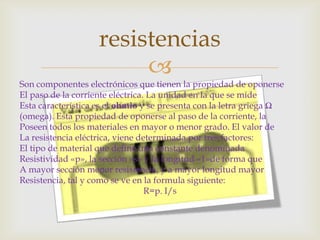

Son componentes electrónicos que tienen la propiedad de oponerse
El paso de la corriente eléctrica. La unidad en la que se mide
Esta característica es el ohmio y se presenta con la letra griega Ω
(omega). Esta propiedad de oponerse al paso de la corriente, la
Poseen todos los materiales en mayor o menor grado. El valor de
La resistencia eléctrica, viene determinada por tres factores:
El tipo de material que define una constante denominada
Resistividad «p», la sección «s» y la longitud «1»de forma que
A mayor sección menor resistencia, y a mayor longitud mayor
Resistencia, tal y como se ve en la formula siguiente:
R=p. I/s

3. características


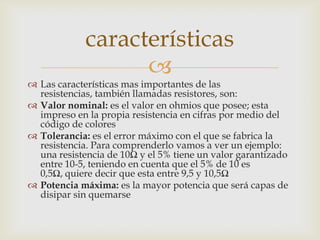

 Las características mas importantes de las
resistencias, también llamadas resistores, son:
 Valor nominal: es el valor en ohmios que posee; esta
impreso en la propia resistencia en cifras por medio del
código de colores
 Tolerancia: es el error máximo con el que se fabrica la
resistencia. Para comprenderlo vamos a ver un ejemplo:
una resistencia de 10Ω y el 5% tiene un valor garantizado
entre 10-5, teniendo en cuenta que el 5% de 10 es
0,5Ω, quiere decir que esta entre 9,5 y 10,5Ω
 Potencia máxima: es la mayor potencia que será capas de
disipar sin quemarse

4. tipos

 Hay tres tipos de resistencias fijas, variables y
especiales.
 1)las resistencias fijas: son aquellas que el valor en
ohmios que posee es fijo y se define la al fabricarlas.
 No hay resistencias de cualquier valor, sino que se
fabrican una serie de valores definidos y de los que
damos las series normalizadas E12, E24 y
E48, llamadas así por ser 12,24 y 48 el numero de
valores que posee por década.

5.  Las resistencias fijas se pueden clasificar en resistencias
de usos generales y en resistencias de alta estabilidad
 La resistencia de usos generales se fabrican utilizando una
mezcla de carbón, mineral en polvo y resina aglomerante

y estas soportan hasta 3W de potencia máxima
 Las resistencias de alta estabilidad se clasifican en:
 Resistencias piroliticas: se fabrican depositando una
película de carbón sobre un soporte cerámico y soporta
hasta 2W de potencia
 Resistencias de hilo bobinado: se construyen con un hilo
metálico de constantan o manganita arrollado sobre u
tubo de porcelana soporta 400W de potencia
 Resistencia de película metálica: consiste en una película
metálica a la que se va eliminando parte de esta capa
dejando una forma similar a un hilo muy largo

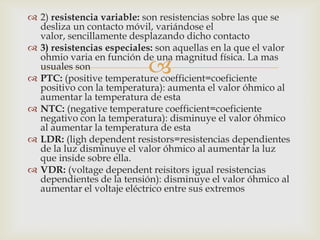

6.  2) resistencia variable: son resistencias sobre las que se
desliza un contacto móvil, variándose el
valor, sencillamente desplazando dicho contacto
 3) resistencias especiales: son aquellas en la que el valor
ohmio varia en función de una magnitud física. La mas
usuales son 
 PTC: (positive temperature coefficient=coeficiente
positivo con la temperatura): aumenta el valor óhmico al
aumentar la temperatura de esta
 NTC: (negative temperature coefficient=coeficiente
negativo con la temperatura): disminuye el valor óhmico
al aumentar la temperatura de esta
 LDR: (ligh dependent resistors=resistencias dependientes
de la luz disminuye el valor óhmico al aumentar la luz
que inside sobre ella.
 VDR: (voltage dependent reisitors igual resistencias
dependientes de la tensión): disminuye el valor óhmico al
aumentar el voltaje eléctrico entre sus extremos

7. El código de colores

Consiste en unas bandas que se imprimen en
el componente y que nos sirven para saber el
valor de este hay resistencias de 4, 5 y 6
anillos de color

8. Para saber el valor tenemos que utilizar el
método siguiente: el primer color indica las

decenas, el segundo las unidades, y con estos
dos colores tenemos un numero que
tendremos que multiplicar por el valor
equivalente del tercer color y el resultado es
el valor de las resistencia. El cuarto color es el
valor de la tolerancia. Este sistema se utiliza
para resistencias de cuatro colores

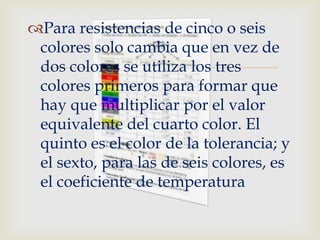

9. Para resistencias de cinco o seis
colores solo cambia que en vez de

dos colores se utiliza los tres
colores primeros para formar que
hay que multiplicar por el valor
equivalente del cuarto color. El
quinto es el color de la tolerancia; y
el sexto, para las de seis colores, es
el coeficiente de temperatura
