Este documento resume los principales componentes y funciones de un ordenador, incluyendo el microprocesador, las memorias, los dispositivos de almacenamiento como el disco duro y las unidades ópticas, la placa base y las conexiones. También describe las características básicas de las redes locales (LAN) y las redes de área extendida (WAN), así como los diferentes tipos de redes como las redes en bus, anillo y estrella.

1. Resumen del tema 10. Creado por: Laura de la Vara Montes 3º C.

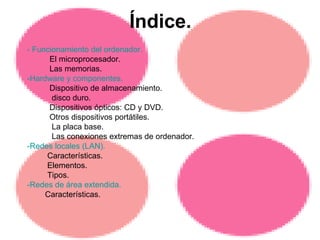

2. Índice. - Funcionamiento del ordenador. El microprocesador. Las memorias. -Hardware y componentes. Dispositivo de almacenamiento. disco duro. Dispositivos ópticos: CD y DVD. Otros dispositivos portátiles. La placa base. Las conexiones extremas de ordenador. -Redes locales (LAN). Características. Elementos. Tipos. -Redes de área extendida. Características.

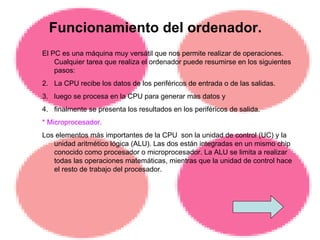

3. Funcionamiento del ordenador. El PC es una máquina muy versátil que nos permite realizar de operaciones. Cualquier tarea que realiza el ordenador puede resumirse en los siguientes pasos: La CPU recibe los datos de los periféricos de entrada o de las salidas. luego se procesa en la CPU para generar mas datos y finalmente se presenta los resultados en los periféricos de salida. * Microprocesador. Los elementos más importantes de la CPU son la unidad de control (UC) y la unidad aritmético lógica (ALU). Las dos están integradas en un mismo chip conocido como procesador o microprocesador. La ALU se limita a realizar todas las operaciones matemáticas, mientras que la unidad de control hace el resto de trabajo del procesador.

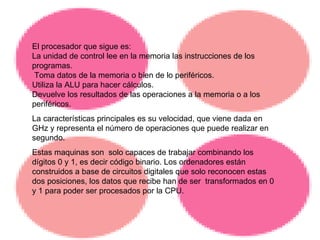

4. El procesador que sigue es: La unidad de control lee en la memoria las instrucciones de los programas. Toma datos de la memoria o bien de lo periféricos. Utiliza la ALU para hacer cálculos. Devuelve los resultados de las operaciones a la memoria o a los periféricos. La características principales es su velocidad, que viene dada en GHz y representa el número de operaciones que puede realizar en segundo. Estas maquinas son solo capaces de trabajar combinando los dígitos 0 y 1, es decir código binario. Los ordenadores están construidos a base de circuitos digitales que solo reconocen estas dos posiciones, los datos que recibe han de ser transformados en 0 y 1 para poder ser procesados por la CPU.

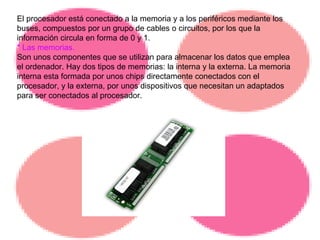

5. El procesador está conectado a la memoria y a los periféricos mediante los buses, compuestos por un grupo de cables o circuitos, por los que la información circula en forma de 0 y 1. * Las memorias. Son unos componentes que se utilizan para almacenar los datos que emplea el ordenador. Hay dos tipos de memorias: la interna y la externa. La memoria interna esta formada por unos chips directamente conectados con el procesador, y la externa, por unos dispositivos que necesitan un adaptados para ser conectados al procesador.

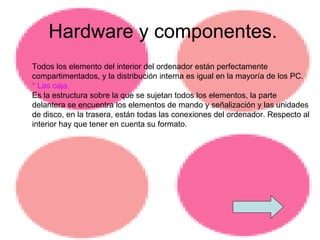

6. Hardware y componentes. Todos los elemento del interior del ordenador están perfectamente compartimentados, y la distribución interna es igual en la mayoría de los PC. * Las caja. Es la estructura sobre la que se sujetan todos los elementos, la parte delantera se encuentra los elementos de mando y señalización y las unidades de disco, en la trasera, están todas las conexiones del ordenador. Respecto al interior hay que tener en cuenta su formato.

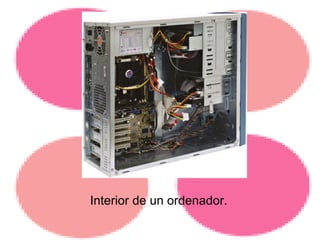

7. Interior de un ordenador.

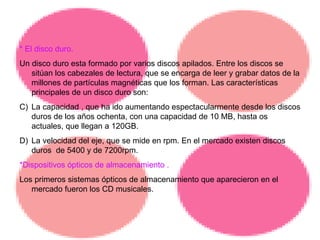

8. * El disco duro. Un disco duro esta formado por varios discos apilados. Entre los discos se sitúan los cabezales de lectura, que se encarga de leer y grabar datos de la millones de partículas magnéticas que los forman. Las características principales de un disco duro son: La capacidad , que ha ido aumentando espectacularmente desde los discos duros de los años ochenta, con una capacidad de 10 MB, hasta os actuales, que llegan a 120GB. La velocidad del eje, que se mide en rpm. En el mercado existen discos duros de 5400 y de 7200rpm. *Dispositivos ópticos de almacenamiento . Los primeros sistemas ópticos de almacenamiento que aparecieron en el mercado fueron los CD musicales.

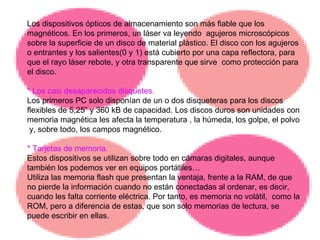

9. Los dispositivos ópticos de almacenamiento son más fiable que los magnéticos. En los primeros, un láser va leyendo agujeros microscópicos sobre la superficie de un disco de material plástico. El disco con los agujeros o entrantes y los salientes(0 y 1) está cubierto por una capa reflectora, para que el rayo láser rebote, y otra transparente que sirve como protección para el disco. * Los casi desaparecidos disquetes. Los primeros PC solo disponían de un o dos disqueteras para los discos flexibles de 5,25” y 360 kB de capacidad. Los discos duros son unidades con memoria magnética les afecta la temperatura , la húmeda, los golpe, el polvo y, sobre todo, los campos magnético. * Tarjetas de memoria. Estos dispositivos se utilizan sobre todo en cámaras digitales, aunque también los podemos ver en equipos portátiles… Utiliza las memoria flash que presentan la ventaja, frente a la RAM, de que no pierde la información cuando no están conectadas al ordenar, es decir, cuando les falta corriente eléctrica. Por tanto, es memoria no volátil, como la ROM, pero a diferencia de estas, que son solo memorias de lectura, se puede escribir en ellas.

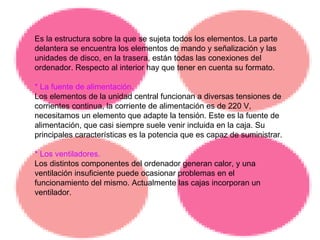

10. Es la estructura sobre la que se sujeta todos los elementos. La parte delantera se encuentra los elementos de mando y señalización y las unidades de disco, en la trasera, están todas las conexiones del ordenador. Respecto al interior hay que tener en cuenta su formato. * La fuente de alimentación. Los elementos de la unidad central funcionan a diversas tensiones de corrientes continua, la corriente de alimentación es de 220 V, necesitamos un elemento que adapte la tensión. Este es la fuente de alimentación, que casi siempre suele venir incluida en la caja. Su principales características es la potencia que es capaz de suministrar. * Los ventiladores. Los distintos componentes del ordenador generan calor, y una ventilación insuficiente puede ocasionar problemas en el funcionamiento del mismo. Actualmente las cajas incorporan un ventilador.

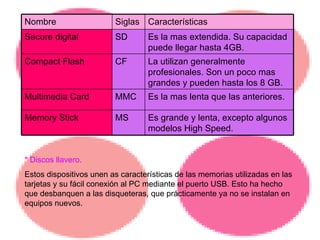

11. * Discos llavero. Estos dispositivos unen as características de las memorias utilizadas en las tarjetas y su fácil conexión al PC mediante el puerto USB. Esto ha hecho que desbanquen a las disqueteras, que prácticamente ya no se instalan en equipos nuevos. Es grande y lenta, excepto algunos modelos High Speed. MS Memory Stick Es la mas lenta que las anteriores. MMC Multimedia Card La utilizan generalmente profesionales. Son un poco mas grandes y pueden hasta los 8 GB. CF Compact Flash Es la mas extendida. Su capacidad puede llegar hasta 4GB. SD Secure digital Características Siglas Nombre

12. *La placa base La placa base es un circuito impreso rectangular sobre el que van conectados todos los dispositivos o elementos del ordenador. Los principales elementos que encontramos en una placa son: La memoria principal. Los slots, o ranuras de expansión. Los chips de control. El microprocesador. Otros elementos. * El microprocesador. Uno de los elementos que se conectan directamente a la placa base es el microprocesador. Si queremos sustituirlo por otro, debemos tener en cuenta que no todos los zócalos ni todos los microprocesadores son iguales y que , por tanto, puede que no se adapte a nuestro ordenador.

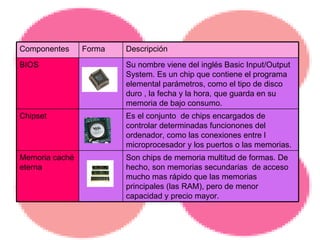

13. Son chips de memoria multitud de formas. De hecho, son memorias secundarias de acceso mucho mas rápido que las memorias principales (las RAM), pero de menor capacidad y precio mayor. Memoria caché eterna Es el conjunto de chips encargados de controlar determinadas funcionones del ordenador, como las conexiones entre l microprocesador y los puertos o las memorias. Chipset Su nombre viene del inglés Basic Input/Output System. Es un chip que contiene el programa elemental parámetros, como el tipo de disco duro , la fecha y la hora, que guarda en su memoria de bajo consumo. BIOS Descripción Forma Componentes

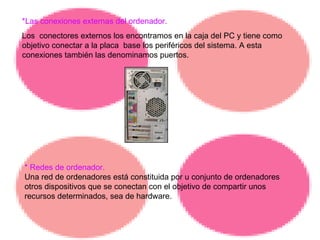

14. *Las conexiones externas del ordenador. Los conectores externos los encontramos en la caja del PC y tiene como objetivo conectar a la placa base los periféricos del sistema. A esta conexiones también las denominamos puertos. * Redes de ordenador. Una red de ordenadores está constituida por u conjunto de ordenadores otros dispositivos que se conectan con el objetivo de compartir unos recursos determinados, sea de hardware.

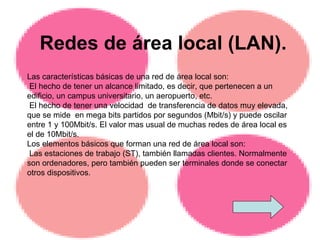

15. Redes de área local (LAN). Las características básicas de una red de área local son: El hecho de tener un alcance limitado, es decir, que pertenecen a un edificio, un campus universitario, un aeropuerto, etc. El hecho de tener una velocidad de transferencia de datos muy elevada, que se mide en mega bits partidos por segundos (Mbit/s) y puede oscilar entre 1 y 100Mbit/s. El valor mas usual de muchas redes de área local es el de 10Mbit/s. Los elementos básicos que forman una red de área local son: Las estaciones de trabajo (ST), también llamadas clientes. Normalmente son ordenadores, pero también pueden ser terminales donde se conectar otros dispositivos.

16. Los medios de transmisión. La conexión física entre los diversos ordenadores o dispositivos se lleva a cabo a través de una tarjeta de red y cables. El servidor. Es uno de los ordenadores de la red. Normalmente es el mas potente. El servidor , en el que se cargan los programas que controlan la red, es capaz de proporcionar a las estaciones de servicio trabajo servicios de forma segura. En las redes llamadas igualitarias, cualquier estación de trabajo puede ser un servidor si ofrece algún servicio al resto de usuarios y, al contrario, puede actuar de cliente s utiliza algún servicio. En las redes centralizadas, el servidor ejecuta el sistema operativo y ofrece al resto de usuarios recursos o servicios. Ahora, los clientes son ordenadores que utilizan los recursos o servicios de la res.

17. Redes en anillo. Todas las estaciones están conectadas en serie, formando un anillo. Cada estación tiene conexión directa con dos más. Redes en estrella. Todas las estaciones están conectadas a un ordenador central a través del cual se llevan a cabo todas las transmisiones de datos. En una red se pueden definir diversos grupos de trabajo, de forma que los recursos que comparten sean afines. Cada grupo de trabajo estaría compuesto , por tanto, por un conjunto de estaciones que comparten unos recursos determinados. Depende de la forma en que están conectados los diversos dispositivos, las redes pueden ser de tres tipos: en bus, en anillo y en estrella. Redes en bus. Las estaciones están conectadas a un cable común. Toda la información se transmite por ese cable y es recibida por cada una de las estaciones. En caso de avería de una estación, el resto de la red continua funcionando.

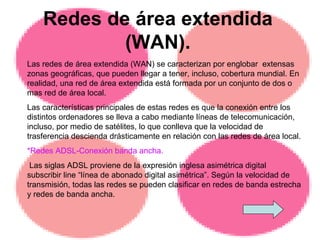

18. Redes de área extendida (WAN). Las redes de área extendida (WAN) se caracterizan por englobar extensas zonas geográficas, que pueden llegar a tener, incluso, cobertura mundial. En realidad, una red de área extendida está formada por un conjunto de dos o mas red de área local. Las características principales de estas redes es que la conexión entre los distintos ordenadores se lleva a cabo mediante líneas de telecomunicación, incluso, por medio de satélites, lo que conlleva que la velocidad de trasferencia descienda drásticamente en relación con las redes de área local. *Redes ADSL-Conexión banda ancha. Las siglas ADSL proviene de la expresión inglesa asimétrica digital subscribir line “línea de abonado digital asimétrica”. Según la velocidad de transmisión, todas las redes se pueden clasificar en redes de banda estrecha y redes de banda ancha.
