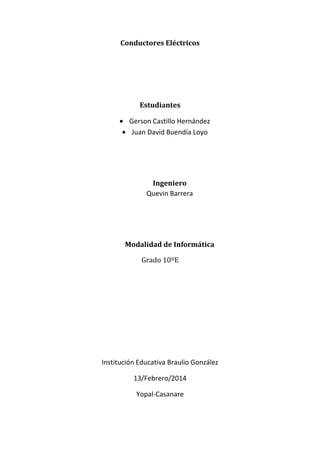

1. Conductores Eléctricos
Estudiantes
Gerson Castillo Hernández
Juan David Buendía Loyo
Ingeniero
Quevin Barrera
Modalidad de Informática
Grado 10ºE
Institución Educativa Braulio González
13/Febrero/2014
Yopal-Casanare

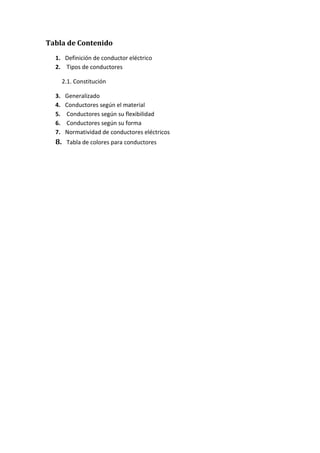

2. Tabla de Contenido
1. Definición de conductor eléctrico
2. Tipos de conductores
2.1. Constitución
3.
4.
5.
6.
7.
Generalizado
Conductores según el material
Conductores según su flexibilidad
Conductores según su forma
Normatividad de conductores eléctricos
8. Tabla de colores para conductores

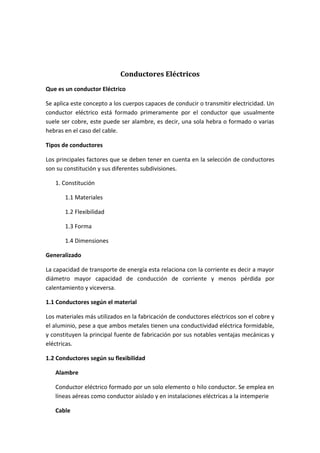

3. Conductores Eléctricos
Que es un conductor Eléctrico
Se aplica este concepto a los cuerpos capaces de conducir o transmitir electricidad. Un
conductor eléctrico está formado primeramente por el conductor que usualmente
suele ser cobre, este puede ser alambre, es decir, una sola hebra o formado o varias
hebras en el caso del cable.
Tipos de conductores
Los principales factores que se deben tener en cuenta en la selección de conductores
son su constitución y sus diferentes subdivisiones.
1. Constitución
1.1 Materiales
1.2 Flexibilidad
1.3 Forma
1.4 Dimensiones
Generalizado
La capacidad de transporte de energía esta relaciona con la corriente es decir a mayor
diámetro mayor capacidad de conducción de corriente y menos pérdida por
calentamiento y viceversa.
1.1 Conductores según el material
Los materiales más utilizados en la fabricación de conductores eléctricos son el cobre y
el aluminio, pese a que ambos metales tienen una conductividad eléctrica formidable,
y constituyen la principal fuente de fabricación por sus notables ventajas mecánicas y
eléctricas.
1.2 Conductores según su flexibilidad
Alambre
Conductor eléctrico formado por un solo elemento o hilo conductor. Se emplea en
líneas aéreas como conductor aislado y en instalaciones eléctricas a la intemperie
Cable

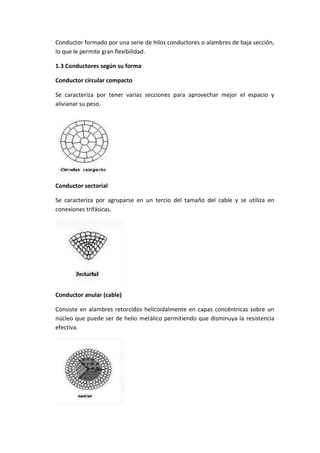

4. Conductor formado por una serie de hilos conductores o alambres de baja sección,
lo que le permite gran flexibilidad.
1.3 Conductores según su forma
Conductor circular compacto
Se caracteriza por tener varias secciones para aprovechar mejor el espacio y
alivianar su peso.
Conductor sectorial
Se caracteriza por agruparse en un tercio del tamaño del cable y se utiliza en
conexiones trifásicas.
Conductor anular (cable)
Consiste en alambres retorcidos helicoidalmente en capas concéntricas sobre un
núcleo que puede ser de helio metálico permitiendo que disminuya la resistencia
efectiva.

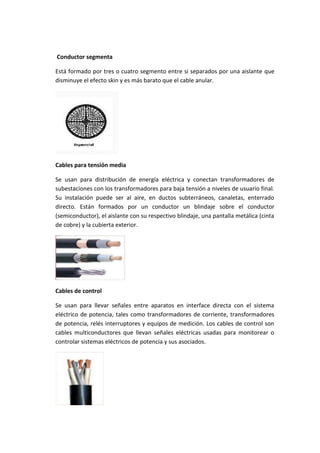

5. Conductor segmenta
Está formado por tres o cuatro segmento entre si separados por una aislante que
disminuye el efecto skin y es más barato que el cable anular.
Cables para tensión media
Se usan para distribución de energía eléctrica y conectan transformadores de
subestaciones con los transformadores para baja tensión a niveles de usuario final.
Su instalación puede ser al aire, en ductos subterráneos, canaletas, enterrado
directo. Están formados por un conductor un blindaje sobre el conductor
(semiconductor), el aislante con su respectivo blindaje, una pantalla metálica (cinta
de cobre) y la cubierta exterior.
Cables de control
Se usan para llevar señales entre aparatos en interface directa con el sistema
eléctrico de potencia, tales como transformadores de corriente, transformadores
de potencia, relés interruptores y equipos de medición. Los cables de control son
cables multiconductores que llevan señales eléctricas usadas para monitorear o
controlar sistemas eléctricos de potencia y sus asociados.

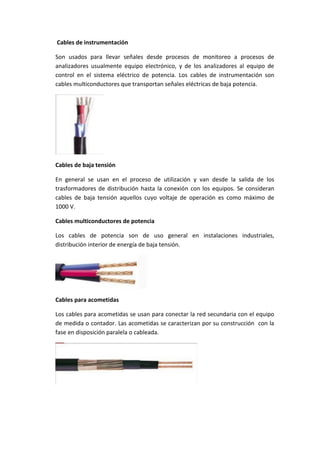

6. Cables de instrumentación
Son usados para llevar señales desde procesos de monitoreo a procesos de
analizadores usualmente equipo electrónico, y de los analizadores al equipo de
control en el sistema eléctrico de potencia. Los cables de instrumentación son
cables multiconductores que transportan señales eléctricas de baja potencia.
Cables de baja tensión
En general se usan en el proceso de utilización y van desde la salida de los
trasformadores de distribución hasta la conexión con los equipos. Se consideran
cables de baja tensión aquellos cuyo voltaje de operación es como máximo de
1000 V.
Cables multiconductores de potencia
Los cables de potencia son de uso general en instalaciones industriales,
distribución interior de energía de baja tensión.
Cables para acometidas
Los cables para acometidas se usan para conectar la red secundaria con el equipo
de medida o contador. Las acometidas se caracterizan por su construcción con la
fase en disposición paralela o cableada.

7. Conductores para instalaciones interiores
Son usados para instalaciones eléctricas residenciales. Para proyectos eléctricos
comerciales e industriales utilizados para alambrada eléctricas en instalaciones, en
circuitos, alimentadores y ramales y redes interiores y secundarias industriales, etc.
Cables flexibles
Los cables flexibles se denominan así por ser fácilmente maniobrables en espacios
reducidos y poderse movilizar, enrollar y transportar con facilidad. Su característica
de flexibilidad los faculta para soportar movimientos o vibraciones que se
presentan en algunas aplicaciones específicas.
Cables multiconductores de potencia
Los cables de potencia son de uso general en instalaciones industriales y se
encargan de distribuir la energía interior de baja tensión.
Cables para acometidas
Se usan para conectar la red secundaria con el equipo de mediada o contador. Se
caracterizan por su construcción con las fases en disposición paralela o cableada y
el neutro de tipo concéntrico, es decir, cableados alrededor de las fases y una
chaqueta exterior protectora.
Conductores para instalaciones Interiores
Son usados especialmente en instalaciones eléctricas residenciales, para proyectos
eléctricos comerciales e industriales. Además son especialmente utilizados cuando
se requieren instalaciones en sitios abrasivos o contaminados con aceite, grasas,
gasolina, etc.

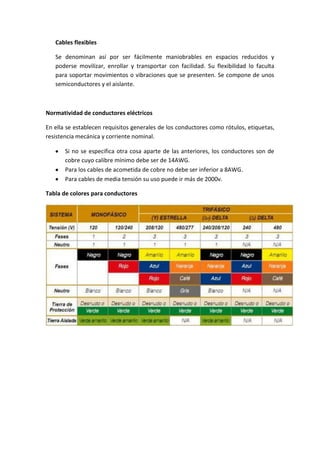

8. Cables flexibles
Se denominan así por ser fácilmente maniobrables en espacios reducidos y
poderse movilizar, enrollar y transportar con facilidad. Su flexibilidad lo faculta
para soportar movimientos o vibraciones que se presenten. Se compone de unos
semiconductores y el aislante.
Normatividad de conductores eléctricos
En ella se establecen requisitos generales de los conductores como rótulos, etiquetas,
resistencia mecánica y corriente nominal.
Si no se especifica otra cosa aparte de las anteriores, los conductores son de
cobre cuyo calibre mínimo debe ser de 14AWG.
Para los cables de acometida de cobre no debe ser inferior a 8AWG.
Para cables de media tensión su uso puede ir más de 2000v.
Tabla de colores para conductores
