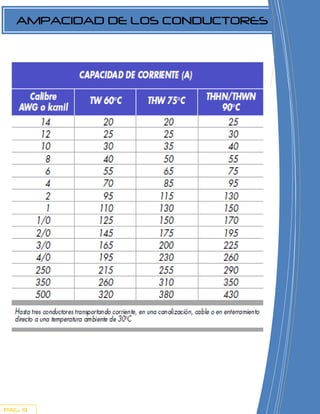

- TABLA DE AMPACIDAD DE CONDUCTORES
PAG. 10

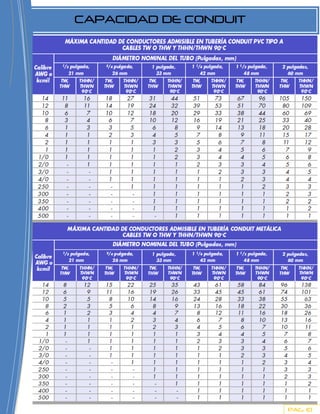

- TABLA DE CAPACIDAD DE CONDUIT

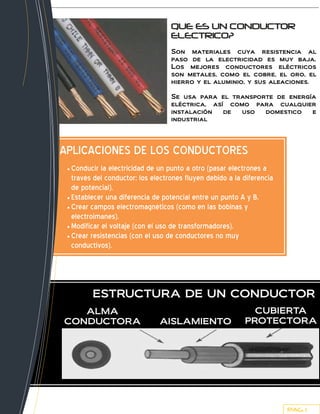

3. QUE ES UN CONDUCTOR
ELECTRICO?
Son materiales cuya resistencia al
paso de la electricidad es muy baja.
Los mejores conductores eléctricos
son metales, como el cobre, el oro, el
hierro y el aluminio, y sus aleaciones.
Se usa para el transporte de energía
eléctrica, así como para cualquier
instalación de uso domestico e
industrial
APLICACIONES DE LOS CONDUCTORES
Conducir la electricidad de un punto a otro (pasar electrones a
través del conductor; los electrones fluyen debido a la diferencia
de potencial).
Establecer una diferencia de potencial entre un punto A y B.
Crear campos electromagnéticos (como en las bobinas y
electroimanes).
Modificar el voltaje (con el uso de transformadores).
Crear resistencias (con el uso de conductores no muy
conductivos).
ESTRUCTURA DE UN CONDUCTOR
ALMA CUBIERTA
CONDUCTORA AISLAMIENTO PROTECTORA
PAG. 1

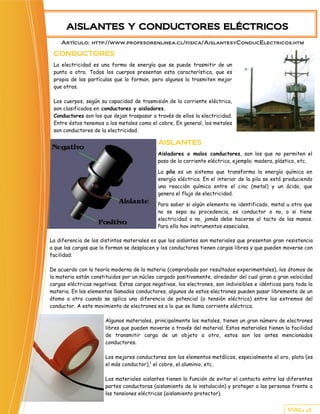

4. AISLANTES Y CONDUCTORES ELÉCTRICOS
Artículo: http://www.profesorenlinea.cl/fisica/AislantesyConducElectricos.htm
CONDUCTORES
La electricidad es una forma de energía que se puede trasmitir de un
punto a otro. Todos los cuerpos presentan esta característica, que es
propia de las partículas que lo forman, pero algunos la trasmiten mejor
que otros.
Los cuerpos, según su capacidad de trasmisión de la corriente eléctrica,
son clasificados en conductores y aisladores.
Conductores son los que dejan traspasar a través de ellos la electricidad.
Entre éstos tenemos a los metales como el cobre, En general, los metales
son conductores de la electricidad.
AISLANTES
Aisladores o malos conductores, son los que no permiten el
paso de la corriente eléctrica, ejemplo: madera, plástico, etc.
La pila es un sistema que transforma la energía química en
energía eléctrica. En el interior de la pila se está produciendo
una reacción química entre el cinc (metal) y un ácido, que
genera el flujo de electricidad.
Para saber si algún elemento no identificado, metal u otro que
no se sepa su procedencia, es conductor o no, o si tiene
electricidad o no, jamás debe hacerse al tacto de las manos.
Para ello hay instrumentos especiales.
La diferencia de los distintos materiales es que los aislantes son materiales que presentan gran resistencia
a que las cargas que lo forman se desplacen y los conductores tienen cargas libres y que pueden moverse con
facilidad.
De acuerdo con la teoría moderna de la materia (comprobada por resultados experimentales), los átomos de
la materia están constituidos por un núcleo cargado positivamente, alrededor del cual giran a gran velocidad
cargas eléctricas negativas. Estas cargas negativas, los electrones, son indivisibles e idénticas para toda la
materia. En los elementos llamados conductores, algunos de estos electrones pueden pasar libremente de un
átomo a otro cuando se aplica una diferencia de potencial (o tensión eléctrica) entre los extremos del
conductor. A este movimiento de electrones es a lo que se llama corriente eléctrica.
Algunos materiales, principalmente los metales, tienen un gran número de electrones
libres que pueden moverse a través del material. Estos materiales tienen la facilidad
de transmitir carga de un objeto a otro, estos son los antes mencionados
conductores.
Los mejores conductores son los elementos metálicos, especialmente el oro, plata (es
el más conductor),1 el cobre, el aluminio, etc.
Los materiales aislantes tienen la función de evitar el contacto entre las diferentes
partes conductoras (aislamiento de la instalación) y proteger a las personas frente a
las tensiones eléctricas (aislamiento protector).
PAG. 2

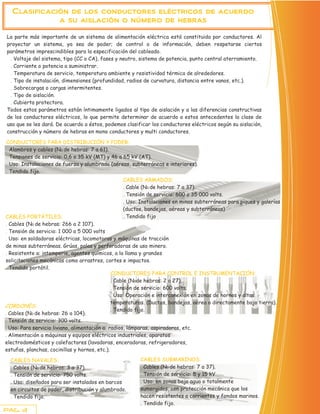

5. Clasificación de los conductores eléctricos de acuerdo
a su aislación o número de hebras
La parte más importante de un sistema de alimentación eléctrica está constituida por conductores. Al
proyectar un sistema, ya sea de poder; de control o de información, deben respetarse ciertos
parámetros imprescindibles para la especificación del cableado.
. Voltaje del sistema, tipo (CC o CA), fases y neutro, sistema de potencia, punto central aterramiento.
. Corriente o potencia a suministrar.
. Temperatura de servicio, temperatura ambiente y resistividad térmica de alrededores.
. Tipo de instalación, dimensiones (profundidad, radios de curvatura, distancia entre vanos, etc.).
. Sobrecargas o cargas intermitentes.
. Tipo de aislación.
. Cubierta protectora.
Todos estos parámetros están íntimamente ligados al tipo de aislación y a las diferencias constructivas
de los conductores eléctricos, lo que permite determinar de acuerdo a estos antecedentes la clase de
uso que se les dará. De acuerdo a éstos, podemos clasificar los conductores eléctricos según su aislación,
construcción y número de hebras en mono conductores y multi conductores.
CONDUCTORES PARA DISTRIBUCIÓN Y PODER:
. Alambres y cables (N0 de hebras: 7 a 61).
. Tensiones de servicio: 0,6 a 35 kV (MT) y 46 a 65 kV (AT).
. Uso: Instalaciones de fuerza y alumbrado (aéreas, subterráneas e interiores).
. Tendido fijo.
CABLES ARMADOS:
. Cable (N0 de hebras: 7 a 37).
. Tensión de servicio: 600 a 35 000 volts.
. Uso: Instalaciones en minas subterráneas para piques y galerías
(ductos, bandejas, aéreas y subterráneas)
CABLES PORTÁTILES: . Tendido fijo
. Cables (N0 de hebras: 266 a 2 107).
. Tensión de servicio: 1 000 a 5 000 volts
. Uso: en soldadoras eléctricas, locomotoras y máquinas de tracción
de minas subterráneas. Grúas, palas y perforadoras de uso minero.
. Resistente a: intemperie, agentes químicos, a la llama y grandes
solicitaciones mecánicas como arrastres, cortes e impactos.
. Tendido portátil.
CONDUCTORES PARA CONTROL E INSTRUMENTACIÓN:
. Cable (N0de hebras: 2 a 27).
. Tensión de servicio: 600 volts.
. Uso: Operación e interconexión en zonas de hornos y altas
temperaturas. (Ductos, bandejas, aérea o directamente bajo tierra).
CORDONES:
. Tendido fijo.
. Cables (N0 de hebras: 26 a 104).
. Tensión de servicio: 300 volts.
. Uso: Para servicio liviano, alimentación a: radios, lámparas, aspiradoras, etc.
. Alimentación a máquinas y equipos eléctricos industriales, aparatos
electrodomésticos y calefactores (lavadoras, enceradoras, refrigeradores,
estufas, planchas, cocinillas y hornos, etc.).
CABLES NAVALES: CABLES SUBMARINOS:
. Cables (N0 de hebras: 3 a 37). . Cables (N0 de hebras: 7 a 37).
. Tensión de servicio: 750 volts. . Tensión de servicio: 5 y 15 kV.
. Uso: diseñados para ser instalados en barcos . Uso: en zonas bajo agua o totalmente
en circuitos de poder, distribución y alumbrado. sumergidos, con protección mecánica que los
. Tendido fijo. hacen resistentes a corrientes y fondos marinos.
. Tendido fijo.
PAG. 3

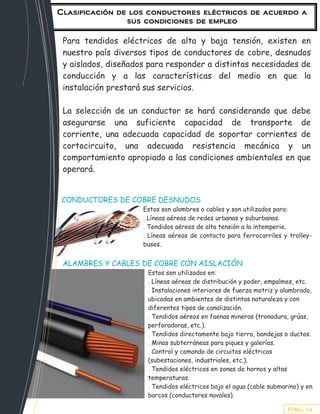

6. Clasificación de los conductores eléctricos de acuerdo a
sus condiciones de empleo
Para tendidos eléctricos de alta y baja tensión, existen en
nuestro país diversos tipos de conductores de cobre, desnudos
y aislados, diseñados para responder a distintas necesidades de
conducción y a las características del medio en que la
instalación prestará sus servicios.
La selección de un conductor se hará considerando que debe
asegurarse una suficiente capacidad de transporte de
corriente, una adecuada capacidad de soportar corrientes de
cortocircuito, una adecuada resistencia mecánica y un
comportamiento apropiado a las condiciones ambientales en que
operará.
CONDUCTORES DE COBRE DESNUDOS
Estos son alambres o cables y son utilizados para:
. Líneas aéreas de redes urbanas y suburbanas.
. Tendidos aéreos de alta tensión a la intemperie.
. Líneas aéreas de contacto para ferrocarriles y trolley-
buses.
ALAMBRES Y CABLES DE COBRE CON AISLACIÓN
Estos son utilizados en:
. Líneas aéreas de distribución y poder, empalmes, etc.
. Instalaciones interiores de fuerza motriz y alumbrado,
ubicadas en ambientes de distintas naturaleza y con
diferentes tipos de canalización.
. Tendidos aéreos en faenas mineras (tronadura, grúas,
perforadoras, etc.).
. Tendidos directamente bajo tierra, bandejas o ductos.
. Minas subterráneas para piques y galerías.
. Control y comando de circuitos eléctricos
(subestaciones, industriales, etc.).
. Tendidos eléctricos en zonas de hornos y altas
temperaturas.
. Tendidos eléctricos bajo el agua (cable submarino) y en
barcos (conductores navales).
. Otros que requieren condiciones de seguridad.
PAG. 4

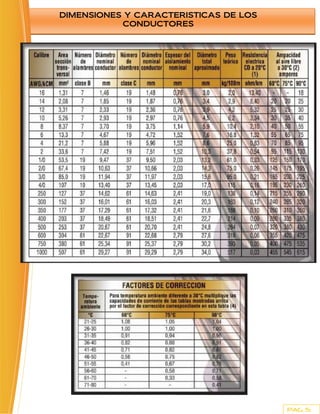

7. DIMENSIONES Y CARACTERISTICAS DE LOS
CONDUCTORES
PAG. 5

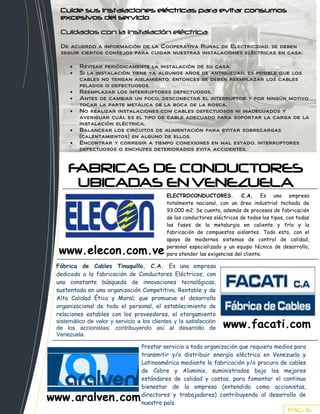

8. } Cuide sus instalaciones eléctricas para evitar consumos
excesivos del servicio
Cuidados con la instalación eléctrica
De acuerdo a información de la Cooperativa Rural de Electricidad, se deben
Cuide seguir ciertos consejos para cuidar nuestras instalaciones eléctricas en casa:
Revisar periódicamente la instalación de su casa.
Si la instalación tiene ya algunos años de antigüedad, es posible que los
cables no tengan aislamiento, entonces se deben reemplazar los cables
pelados o defectuosos.
Reemplazar los interruptores defectuosos.
Antes de cambiar un foco, desconectar el interruptor y por ningún motivo
tocar la parte metálica de la boca de la rosca.
No realizar instalaciones con cables defectuosos ni inadecuados y
averiguar cuál es el tipo de cable adecuado para soportar la carga de la
instalación eléctrica.
Balancear los circuitos de alimentación para evitar sobrecargas
(calentamientos) en alguno de ellos.
Encontrar y corregir a tiempo conexiones en mal estado, interruptores
defectuosos o enchufes deteriorados evita accidentes.
FABRICAS DE CONDUCTORES
de UBICADAS EN VENEZUELA
ELECTROCONDUCTORES. C.A, Es una empresa
totalmente nacional, con un área industrial techada de
93.000 m2. Se cuenta, además de procesos de fabricación
de los conductores eléctricos de todos los tipos, con todas
las fases de la metalurgia en caliente y frío y la
fabricación de compuestos aislantes. Todo esto, con el
apoyo de modernos sistemas de control de calidad,
www.elecon.com.ve personal especializado y un equipo técnico de desarrollo,
para atender las exigencias del cliente.
Fábrica de Cables Tinaquillo, C.A. Es una empresa
dedicada a la fabricación de Conductores Eléctricos, con
una constante búsqueda de innovaciones tecnológicas,
sustentada en una organización Competitiva, Rentable y de
Alta Calidad Ética y Moral; que promueve el desarrollo
organizacional de todo el personal, el establecimiento de
relaciones estables con los proveedores, el otorgamiento
sistemático de valor y servicio a los clientes y la satisfacción
de los accionistas; contribuyendo así al desarrollo de www.facati.com
Venezuela.
Prestar servicio a toda organización que requiera medios para
transmitir y/o distribuir energía eléctrica en Venezuela y
Latinoamérica mediante la fabricación y/o procura de cables
de Cobre y Aluminio, suministrados bajo los mejores
estándares de calidad y costos, para fomentar el continuo
bienestar de la empresa (entendida como accionistas,
www.aralven.com directores y trabajadores) contribuyendo al desarrollo de
nuestro país.
PAG. 6

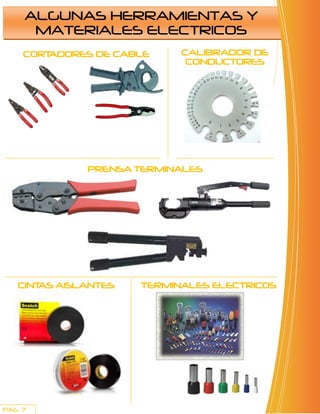

9. ALGUNAS HERRAMIENTAS Y
MATERIALES ELECTRICOS
CORTADORES DE CABLE CALIBRADOR DE
CONDUCTORES
PRENSA TERMINALES
CINTAS AISLANTES TERMINALES ELECTRICOS
PAG. 7

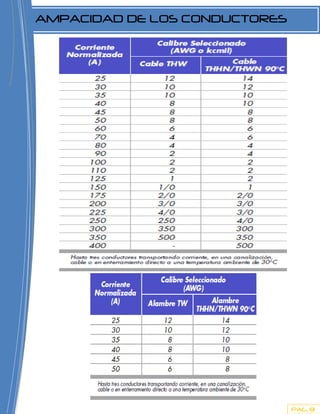

10. AMPACIDAD DE LOS CONDUCTORES
PAG. 8

11. AMPACIDAD DE LOS CONDUCTORES
PAG. 9

12. CAPACIDAD DE CONDUIT
PAG. 10
