1. Revolución
industrial 2.0
.
Porque ya nos hacía falta

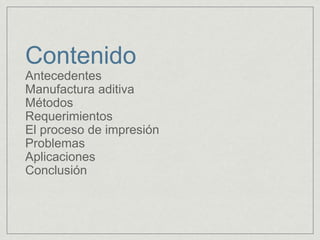

2. Contenido
Antecedentes
Manufactura aditiva
Métodos
Requerimientos
El proceso de impresión
Problemas
Aplicaciones
Conclusión

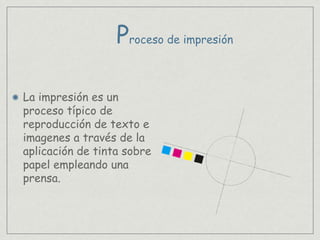

3. La impresión es un
proceso típico de
reproducción de texto e
imagenes a través de la
aplicación de tinta sobre
papel empleando una
prensa.
Proceso de impresión

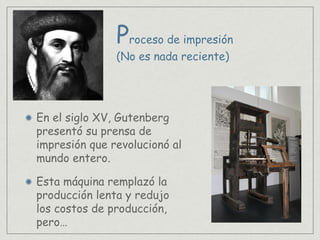

4. Proceso de impresión
En el siglo XV, Gutenberg
presentó su prensa de
impresión que revolucionó al
mundo entero.
Esta máquina remplazó la
producción lenta y redujo
los costos de producción,
pero…
(No es nada reciente)

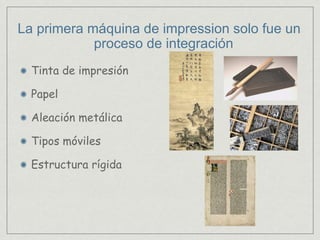

5. La primera máquina de impression solo fue un
proceso de integración
Tinta de impresión
Papel
Aleación metálica
Tipos móviles
Estructura rígida

6. Por lo que:
¡este es uno de los primeros casos de hackerismo!
Quizás el primero documentado

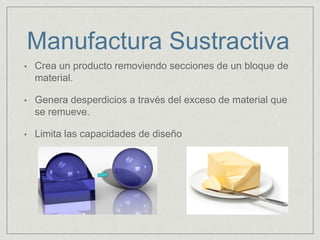

7. Manufactura Sustractiva
• Crea un producto removiendo secciones de un bloque de
material.
• Genera desperdicios a través del exceso de material que
se remueve.
• Limita las capacidades de diseño

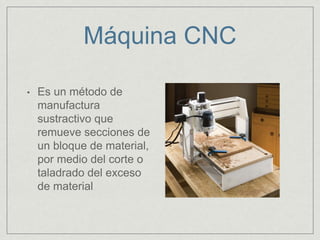

8. Máquina CNC
• Es un método de
manufactura
sustractivo que
remueve secciones de
un bloque de material,
por medio del corte o
taladrado del exceso
de material

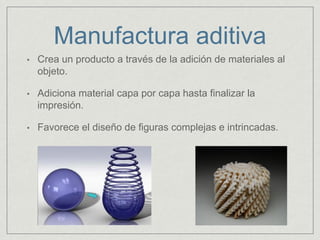

9. Manufactura aditiva
• Crea un producto a través de la adición de materiales al
objeto.
• Adiciona material capa por capa hasta finalizar la
impresión.
• Favorece el diseño de figuras complejas e intrincadas.

10. Impresión tridimensional (3D)
• Es un método de manufactura aditiva que adiciona
material a un objeto, capa por capa, para finalizar un
producto final.

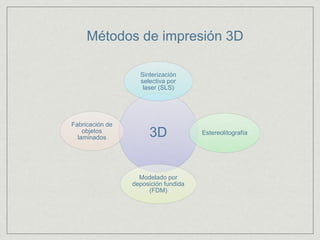

11. Métodos de impresión 3D
3D
Sinterización
selectiva por
laser (SLS)
Estereolitografía
Modelado por
deposición fundida
(FDM)
Fabricación de
objetos
laminados

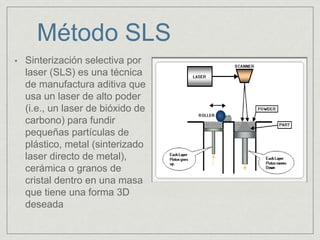

12. Método SLS
• Sinterización selectiva por
laser (SLS) es una técnica
de manufactura aditiva que
usa un laser de alto poder
(i.e., un laser de bióxido de
carbono) para fundir
pequeñas partículas de
plástico, metal (sinterizado
laser directo de metal),
cerámica o granos de
cristal dentro en una masa
que tiene una forma 3D
deseada

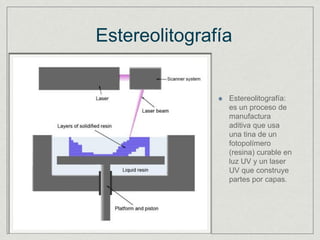

13. Estereolitografía
Estereolitografía:
es un proceso de
manufactura
aditiva que usa
una tina de un
fotopolímero
(resina) curable en
luz UV y un laser
UV que construye
partes por capas.

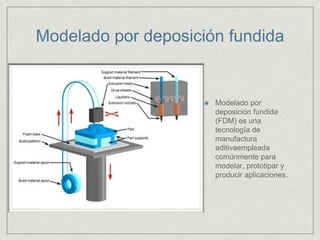

14. Modelado por deposición fundida
Modelado por
deposición fundida
(FDM) es una
tecnología de
manufactura
aditivaempleada
comúnmente para
modelar, prototipar y
producir aplicaciones.

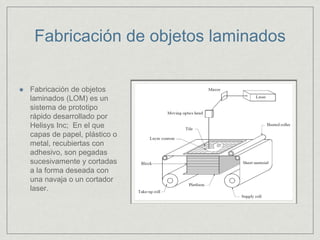

15. Fabricación de objetos laminados
Fabricación de objetos
laminados (LOM) es un
sistema de prototipo
rápido desarrollado por
Helisys Inc; En el que
capas de papel, plástico o
metal, recubiertas con
adhesivo, son pegadas
sucesivamente y cortadas
a la forma deseada con
una navaja o un cortador
laser.

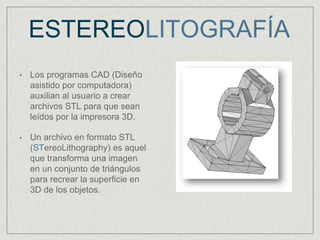

16. ESTEREOLITOGRAFÍA
• Los programas CAD (Diseño
asistido por computadora)
auxilian al usuario a crear
archivos STL para que sean
leídos por la impresora 3D.
• Un archivo en formato STL
(STereoLithography) es aquel
que transforma una imagen
en un conjunto de triángulos
para recrear la superficie en
3D de los objetos.

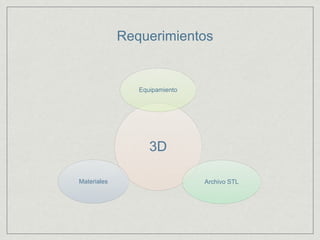

17. Requerimientos
3D
Equipamiento
Archivo STLMateriales

18. Equipamiento
http://www.imdb.com/title/tt3557464/ http://3dfactory.mx/

19. http://store.makerbot.com/

20. http://formlabs.com/products/3d-printers/form-2/

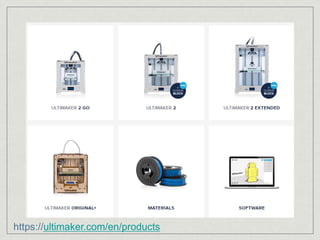

21. https://ultimaker.com/en/products

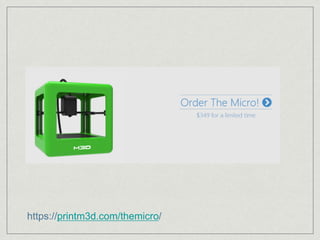

22. https://printm3d.com/themicro/

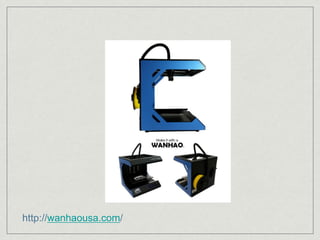

23. http://wanhaousa.com/

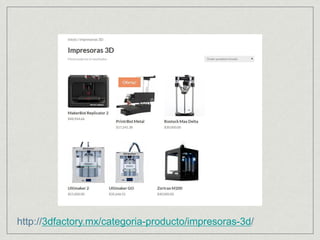

24. http://3dfactory.mx/categoria-producto/impresoras-3d/

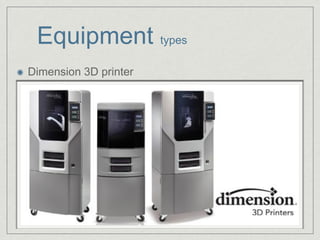

25. Equipment types
Dimension 3D printer

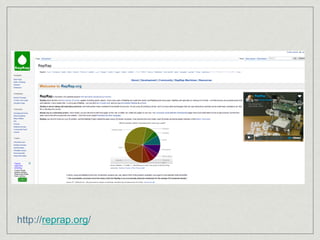

26. http://reprap.org/

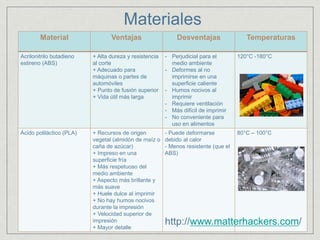

27. Material Ventajas Desventajas Temperaturas
Acrilonitrilo butadieno
estireno (ABS)
+ Alta dureza y resistencia
al corte
+ Adecuado para
máquinas o partes de
automóviles
+ Punto de fusión superior
+ Vida útil más larga
- Perjudicial para el
medio ambiente
- Deformes al no
imprimirse en una
superficie caliente
- Humos nocivos al
imprimir
- Requiere ventilación
- Más difícil de imprimir
- No conveniente para
uso en alimentos
120°C -180°C
Ácido poliláctico (PLA) + Recursos de origen
vegetal (almidón de maíz o
caña de azúcar)
+ Impreso en una
superficie fría
+ Más respetuoso del
medio ambiente
+ Aspecto más brillante y
más suave
+ Huele dulce al imprimir
+ No hay humos nocivos
durante la impresión
+ Velocidad superior de
impresión
+ Mayor detalle
- Puede deformarse
debido al calor
- Menos resistente (que el
ABS)
80°C – 100°C
http://www.matterhackers.com/
Materiales

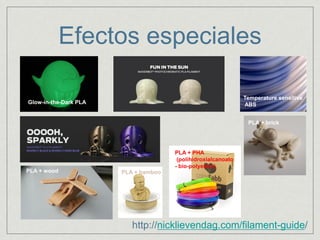

28. Efectos especiales
http://nicklievendag.com/filament-guide/
Glow-in-the-Dark PLA
Temperature sensitive
ABS
PLA + PHA
(polihidroxialcanoato
- bio-polyester)
PLA + wood PLA + bamboo
PLA + brick

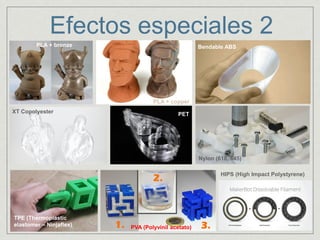

29. Efectos especiales 2
PLA + bronze
PLA + copper
Bendable ABS
XT Copolyester PET
Nylon (618, 645)
TPE (Thermoplastic
elastomer – Ninjaflex) PVA (Polyvinil acetato)
HIPS (High Impact Polystyrene)

30. Técnica

31. CAD

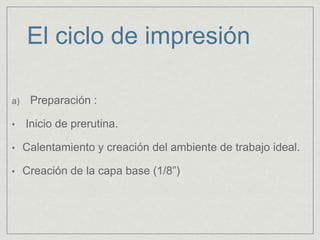

32. El ciclo de impresión
a) Preparación :
• Inicio de prerutina.
• Calentamiento y creación del ambiente de trabajo ideal.
• Creación de la capa base (1/8”)

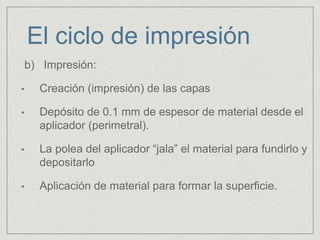

33. b) Impresión:
• Creación (impresión) de las capas
• Depósito de 0.1 mm de espesor de material desde el
aplicador (perimetral).
• La polea del aplicador “jala” el material para fundirlo y
depositarlo
• Aplicación de material para formar la superficie.
El ciclo de impresión

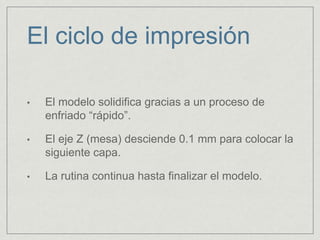

34. • El modelo solidifica gracias a un proceso de
enfriado “rápido”.
• El eje Z (mesa) desciende 0.1 mm para colocar la
siguiente capa.
• La rutina continua hasta finalizar el modelo.
El ciclo de impresión

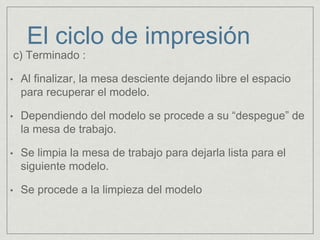

35. c) Terminado :
• Al finalizar, la mesa desciente dejando libre el espacio
para recuperar el modelo.
• Dependiendo del modelo se procede a su “despegue” de
la mesa de trabajo.
• Se limpia la mesa de trabajo para dejarla lista para el
siguiente modelo.
• Se procede a la limpieza del modelo
El ciclo de impresión

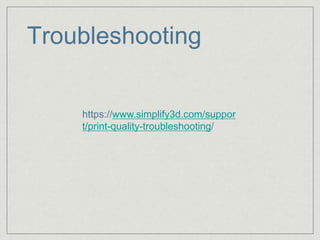

36. Troubleshooting
https://www.simplify3d.com/suppor
t/print-quality-troubleshooting/

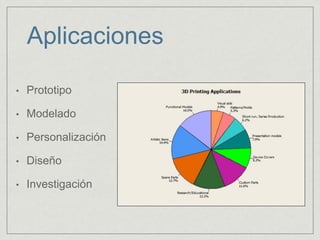

37. Aplicaciones
• Prototipo
• Modelado
• Personalización
• Diseño
• Investigación

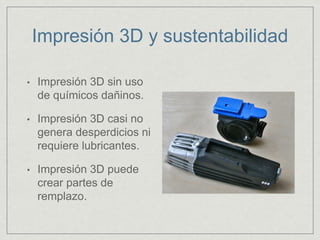

38. Impresión 3D y sustentabilidad
• Impresión 3D sin uso
de químicos dañinos.
• Impresión 3D casi no
genera desperdicios ni
requiere lubricantes.
• Impresión 3D puede
crear partes de
remplazo.

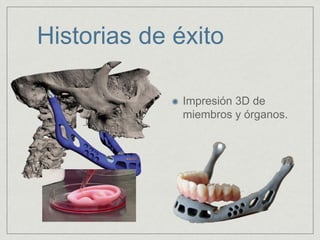

39. Historias de éxito
Impresión 3D de
miembros y órganos.

40. Retos para la impression 3D
• Propiedad de derechos
de diseño
• Problemas de diseño
de partes para
actividades criminales
y/o productos ilegales

41. https://www.thingiverse.com/

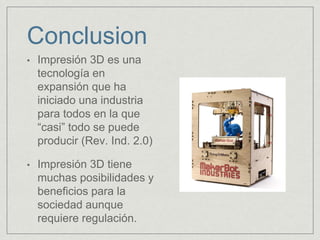

42. Conclusion
• Impresión 3D es una
tecnología en
expansión que ha
iniciado una industria
para todos en la que
“casi” todo se puede
producir (Rev. Ind. 2.0)
• Impresión 3D tiene
muchas posibilidades y
beneficios para la
sociedad aunque
requiere regulación.
