Definiciones y conceptos
Ruido:
• Sonidos no deseado
• Cuando se utiliza la expresión ruido
  como sinónimo de contaminación
  acústica, se está haciendo referencia a
  un ruido (sonido), con una intensidad
  alta, que interfiere en la comunicación
  entre las personas o en sus actividades
  y que puede resultar incluso perjudicial
  para la salud humana.
Definiciones y conceptos
El sonido es la sensación producida en el oído por
la vibración de las partículas que se desplazan a
través de un medio elástico (sólido, líquido o
gaseoso) que las propaga.
Deben existir dos factores para que exista el
sonido:
• Una fuente de vibración mecánica.
• Un medio elástico a través del cual se propague la
  perturbación.
Como todo movimiento ondulatorio, el sonido
puede representarse por una curva ondulante,
como por ejemplo una sinusoide y se pueden
aplicar las mismas magnitudes y unidad de
medida que a cualquier onda.
Definiciones y conceptos

                    λ: (longitud de onda)
                    distancia recorrida por una
                    onda durante el tiempo
                    igual al período T.

                    f: (frecuencia) número de
                    variaciones de presión en
                    la unidad de tiempo

                     V: velocidad de la onda
   v            1
λ=     f (Hz) =
   f            T
Definiciones y conceptos




Ondas de distintas frecuencias
Definiciones y conceptos
Tono: propiedad de los sonidos que los
caracteriza como más agudos o más
graves en función de su frecuencia. La
variación de presión depende de una
sola frecuencia. Los sonidos reales se
componen de varios tonos.
Tonos graves (frecuencias bajas,
correspondientes a las 4 primeras octavas, esto
es, desde los 16 Hz a los 256 Hz).
Tonos medios (frecuencias medias,
correspondientes a las octavas quinta, sexta y
séptima, esto es, de 256 Hz a 2 kHz).
Tonos agudos (frecuencias altas,
correspondientes a las tres últimas octavas,
esto es, de 2 kHz hasta poco más 16 kHz).
Definiciones y conceptos
Un oído sano y joven es sensible a las
frecuencias comprendidas entre los 20 Hz
y los 20 kHz (20000Hz)
El espectro audible lo dividimos en 11
secciones u octavas.
La octava es el intervalo entre dos sonidos
que tienen una relación de frecuencias
igual a 1:2. (El valor máximo de las
frecuencias de cada octava es el doble de
la anterior)
Definiciones y conceptos
Para realizar análisis de ruido se utilizan las bandas de
octava o las bandas de tercio de octava (1/3 octava).
Para bandas de octava con centro f los valores de f
superior e inferior son: fs = f.√2 y fi = f/√2; (fs/fi=2)
Presión acústica: es producto de la propia
propagación del sonido. La energía
provocada por las ondas sonoras generan
un movimiento ondulatorio de las
partículas del aire, provocando la variación
alterna en la presión estática del aire
(pequeñas variaciones en la presión
atmosférica).
Así pues, la presión acústica queda
definida como la diferencia de presión
instantánea (cuando la onda sonora
alcanza al oído) y la presión atmosférica
estática.
El campo de audición queda definido de 20
a 20000Hz.
Existe pues, otra limitación determinada
por la presión sonora.
Este umbral de percepción se sitúa entre
20 µPa (umbral de audición) y 20Pa o
20000000 µPa (umbral de dolor), lo que
supone una escala de millones de
unidades.
Conversión logarítmica de la escala, nivel
de presión acústica, que se mide en dB.
La magnitud de la presión sonora en
  decibelios viene dada por la expresión:

                                              Presión acústica
Nivel de presión acústica(Lp) = 20log
                                        Presión de referencia (20µPa)


                       2
                   P
dB = 10 log                  Si P=20Pa, umbral de dolor,
                             entonces Lp=120dB (foto)
                     2
                   P0

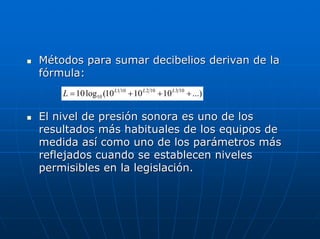

Métodos para sumar decibelios derivan de la
fórmula:
    L = 10 log10 (10 L1 10 + 10 L 2 10 + 10 L 3 10 + ...)

El nivel de presión sonora es uno de los
resultados más habituales de los equipos de
medida así como uno de los parámetros más
reflejados cuando se establecen niveles
permisibles en la legislación.
Factores de la sensación sonora

Un ruido se percibe con mayor o
menor intensidad dependiendo de
dos factores físicos fundamentales:
   Nivel de presión sonora
   Frecuencia
Curvas de igual sensación sonora
(Fletcher y Munson): dan
información sobre la respuesta del
oído humano ante el sonido.
Curvas de igual sensación sonora

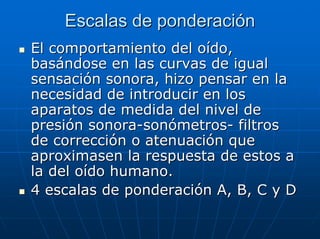

Escalas de ponderación
El comportamiento del oído,
basándose en las curvas de igual
sensación sonora, hizo pensar en la
necesidad de introducir en los
aparatos de medida del nivel de
presión sonora-sonómetros- filtros
de corrección o atenuación que
aproximasen la respuesta de estos a
la del oído humano.
4 escalas de ponderación A, B, C y D
La escala A está pensada como atenuación similar a la del oído
cuando soporta niveles de presión sonora bajos a las distintas
frecuencias.
La escala B prácticamente no se usa
La escala C representa la atenuación para niveles altos (se miden
hechos puntuales, es casi lineal
Tipos de ruido
Ruido estable: de banda ancha y nivel prácticamente
constante que presenta fluctuaciones (±5dB) durante el
periodo de observación

Ruido intermitente fijo: en el que se producen caídas
bruscas hasta el nivel ambiental de forma intermitente,
volviéndose a alcanzar el nivel superior fijo.

Ruido intermitente variable: está constituido por una
sucesión de distintos niveles de ruidos estables.

Ruido fluctuante: durante la observación este ruido varía
continuamente sin apreciarse estabilidad

Ruido de impulso/impacto: se caracteriza por una elevación
brusca de ruido en un tiempo inferior a 35 milisegundos y
una duración total de menos de 500 milisegundos. El
tiempo transcurrido entre crestas ha de ser igual o superior
a un segundo
Efectos de la exposición a ruido
 Anatomía del oido
 • Oido externo:
         pabellón auditivo
         Conducto auditivo externo
 • Oído medio:
         Delimitado por la membrana del tímpano y la
         pared ósea del oído interno
         Martillo, yunque y estribo
         Ventana oval
         Trompa de Eustaquio
Estructura del oido
Oído medio




Oido interno: cóclea,vestíbulo y canales
semicirculares. Organo de Corti (órgano receptor de
la audición)
Oído interno
Percepción del sonido
Factores de riesgo
Riesgo fundamental: aumento del
umbral de audición
Pérdida auditiva:
• Nivel de presión sonora
• Tipo de ruido
• Tiempo de exposición
• Edad (presbiacusia)
Efectos de exposición a ruido
Disminución de la capacidad auditiva
Interferencia con la comunicación
Pitido de oidos
Molestia
Cansancio
Reducción en la efectividad/productividad
Incremento en el número de accidentes
Estrés y otros factores psicológicos y
fisiológicos
Mediciones de ruido
Equipos de muestreo
• Sonómetro
• Dosímetro




              Dosímetro




  Sonómetro
Sonómetro: es un instrumento ue
responde ante el sonido de una
forma aproximada a como lo hace el
oído humano y que da medidas
objetivas y reproducibles.
• Transformación de las variaciones de
  presión
• Preamplificación-atenuación-
  amplificación
• Filtrado (A,C)
• Amplificación (rectificadores)
• Lectura
Sonómetros convencionales: énfasis
a los sonidos producidos
recientemente
Sonómetros integradores: énfasis a
todos los sonidos
Pueden incorporar análisis de
frequencia (bandas de octava y 1/3
octava)
Calibradores: comprobación de la
respuesta de un medidor (94dB)

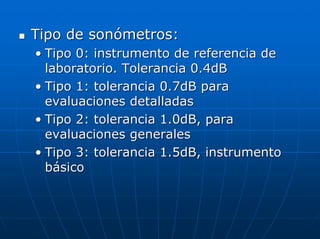

Tipo de sonómetros:
• Tipo 0: instrumento de referencia de
  laboratorio. Tolerancia 0.4dB
• Tipo 1: tolerancia 0.7dB para
  evaluaciones detalladas
• Tipo 2: tolerancia 1.0dB, para
  evaluaciones generales
• Tipo 3: tolerancia 1.5dB, instrumento
  básico
Evaluación de ruido (sonometría)
• Preparación del equipo:
   Baterias
   Calibración (antes y despues de cada
   medicion)
   Toma de datos (trabajadores,
   material/herramientas, tarea, maquinaria,
   ambiente)
   Hora inicio-fin, duración
Trabajadores: menor, sensible, previos
problemas auditivos, número de
trabajadores expuestos, audiometrias
Material/herramientas: tipo de
herramientas, material que manipulan
Tarea, proceso, tipo de operaciones,
fuentes de ruido
Maquinaria: tipo de máquina, posibles
fuentes de ruido de la máquina, uso
continuado
Ambiente: otras fuentes de ruido,
materiales fonoabsorbentes, segregado,
separación
Epi´s
Posición de sonómetro (1.20 aprox, sobre
el suelo, trípode).
No demasiado cerca de la fuente de ruido
Utilizar pantalla contra viento
Evitar posición cerca de campos eléctricos
y magnéticos
Chequear los parámetros, escala, rango
Medición del Leq
Dosímetro: monitor de exposición
personal.
Leq nivel de sonido continuo que
tiene la misma energía (escala A)
que el valor del sonido variable
original por el período t.
Doblando la energía incrementa el
nivel de presión sonora en 3dB.
•   Ej: 88dB(A) sobre 8 horas
•   91dB(A) sobre 4 horas
•   94dB(A) sobre 2 horas
LAeq,T: nivel sonoro equivalente durante
el tiempo T
LAeq,d: nivel sonoro equivalente
ponderado a la jornada laboral (8h)
Nomogramas



                    [
Lep ,d = 10 log (t.10       L 10
                                   )/8]
Posición del dosímetro en el cinturón
o bolsillo (peligro de caer al suelo)
Evitar que pueda ser golpeado
Bloquear si tiene la función
Posición del micrófono a la altura del
oido.
Asegurarse de los parámetros
Asegurarse de que está grabando!
Protección auditiva
Auriculares
Tapones
Son dependientes de la frecuencia
Generalmente ofrecen un mayor grado de
protección para frecuencias altas
Necesitan ser adecuados con el nivel de
ruido existente (analisis de bandas de
octava)
Precauciones:
• El nivel de ruido dentro de una banda de
  frecuencia puede ser variable
• Los trabajadores no están fijos

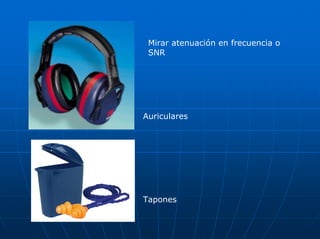

Mirar atenuación en frecuencia o
 SNR




Auriculares




Tapones
Equipo de protección:
• Debería ser el último recurso
• Es considerado la forma más barata de
  protección
• Considerada la más fácil de
  implementar
• En algunos casos es la única opción
  (trabajos mantenimiento, emergencias)
• Elección del equipo, es adecuado al
  nivel de ruido?
• Información sobre uso y mantenimiento
Octave band method


You can use this method if you know the noise levels in frequency
     bands



Octave band centre frequency (Hz)           63            125         250       500       1000       2000      4000       8000     A-weighted



Data on the hearing protector

Mean attenuation (dB)

Standard deviation in attenuation
     (dB)



Noise levels (dB)




Enter values in all white cells. If the hearing protector data is stated in terms of 'Assumed Protection Values', APV
      or similar, then enter the APV values in the 'Mean' row, and leave the 'Standard deviation' row blank or with
      zeros.

 Calculated level at the ear according
          to BS EN ISO 4869-2:1995
                                 (α=1)               dB



HSE recommends allowing 4dB for                      dB at the                 Select a protector so that daily exposure is reduced to at least
     'real-world' factors. Assume                          ear                       below 85 dB. Ideally, aim for between 80 and 75 at the ear.
     that this device will give:                                                     Avoid protectors resulting in less than 70 dB at the ear - this
                                                                                     is 'over-protection' (see BS EN 458:2004).
http://www.mtas.es/insht/legislation
/RD/ruido.htm
REAL DECRETO 286/2006, de 10
de marzo, sobre la protección de
la salud y la seguridad de los
trabajadores contra los riesgos
relacionados con la exposición al
ruido. BOE núm. 60 de 11 de
marzo.
Directiva 2003/10/CE
VALORES LÍMITE DE EXPOSICIÓN Y
VALORES DE EXPOSICIÓN QUE DAN
LUGAR A UNA ACCIÓN:

Valores límite de exposición: LAeq,d =
87 dB(A) y Lpico= 140 dB (C),
respectivamente;
Valores superiores de exposición que dan
lugar a una acción: LAeq,d = 85 dB(A) y
Lpico = 137 dB (C), respectivamente;
Valores inferiores de exposición que dan
lugar a una acción: LAeq,d = 80 dB(A) y
Lpico = 135 dB (C), respectivamente.
Control de ruido
Otros métodos de trabajo que reduzcan la
necesidad de exposición a ruido
Adquisición de máquinas con bajo nivel de ruido
Disposición de maquinaria en la planta
Información sobre el equipo de trabajo para
disminuir el nivel de ruido
Reducción técnica de ruido:
• Pantallas, recubrimientos, encerramientos
• Amortiguamiento, aislamiento
Organización del trabajo:
• Rotación
• Variación de tareas sin ruido
ULTRASONIDOS
Sonido de frecuencia generalmente sobre
el nivel de audición (20KHz)
Usos industriales:
• Baños ultrasónicos para limpiar contaminación
  de algunos componentes metálicos
• Test de ultrasonidos para detectar defectos en
  componentes metálicos y determinar la
  profundidad de la pieza
• Comunicación por ultrasonidos a través del
  agua (barcos)
• Aplicaciones médicas
Ultrasonidos
Efectos sobre la salud
• Alteraciones del sistema nervioso
  (dolores de cabeza, fatiga, mareos)
• Daño de tejidos, calentamiento de la
  piel e incluso huesos
• Desarrollo anormal de las células,
  efectos hematológicos
• Desplazamiento del umbral auditivo
Ultrasonidos
Medidas de control:
• De forma similar a la exposición a ruido
   Limitar o evitar el contacto (automatización)
   Señalización
   Cubrir maquinaria y equipos que no estén
   en funcionamiento
   Encerramientos, aislamientos, material
   absorbente
   Distancia
   Rotacion o reducción del tiempo de
   exposición
   Epi´s

Más contenido relacionado

La actualidad más candente

Ruido
RuidoRuido
Ruido Salud
Ruido SaludRuido Salud
Ruido Salud
Yuri Milachay

Peligros Fisicos
Peligros FisicosPeligros Fisicos
Factores de riesgos físicos (ruido,vibración e iluminación)
Factores de riesgos físicos (ruido,vibración e iluminación) Factores de riesgos físicos (ruido,vibración e iluminación)
Factores de riesgos físicos (ruido,vibración e iluminación)
josten2461

Factores de riesgo fisico (ruido)
Factores de riesgo fisico (ruido)Factores de riesgo fisico (ruido)
Factores de riesgo fisico (ruido)
Herlindanoemi

Capacitación de ruido
Capacitación de ruidoCapacitación de ruido
Capacitación de ruido
minasluis84

Protección Auditiva
Protección AuditivaProtección Auditiva
Protección Auditiva
Ernesto Barazarte

Anexos gtc 45 2010
Anexos gtc 45 2010Anexos gtc 45 2010
Anexos gtc 45 2010
marialuisaagudelo

4 instrumentos de medición de ruido
4 instrumentos de medición de ruido4 instrumentos de medición de ruido
4 instrumentos de medición de ruido
TT220FF

Iluminación referente al área de trabajo
Iluminación referente al área de trabajoIluminación referente al área de trabajo
Iluminación referente al área de trabajo
Dario A. Garcia

Proteccion auditiva (2)
Proteccion auditiva (2)Proteccion auditiva (2)
Proteccion auditiva (2)
pilar

Ruido y Vibraciones
Ruido y VibracionesRuido y Vibraciones
Ruido y Vibraciones
Esther Maria Nuñez Paz

SST - Orden y Limpieza
SST - Orden y LimpiezaSST - Orden y Limpieza
SST - Orden y Limpieza
TVPerú

Vi.vibraciones(sab 25 mañana)
Vi.vibraciones(sab 25 mañana)Vi.vibraciones(sab 25 mañana)
Vi.vibraciones(sab 25 mañana)
Overallhealth En Salud

PresentacióN Radiaciones No Ionizantes.Ppt2
PresentacióN Radiaciones No Ionizantes.Ppt2PresentacióN Radiaciones No Ionizantes.Ppt2
PresentacióN Radiaciones No Ionizantes.Ppt2
Ernesto Barazarte

Peligro Físico
Peligro FísicoPeligro Físico
Peligro Físico
Álvaro Florez

Exposicion Ruido
Exposicion RuidoExposicion Ruido
Exposicion Ruido
novalinpena

Vibraciones consecuencia..expo
Vibraciones consecuencia..expoVibraciones consecuencia..expo
Vibraciones consecuencia..expo
Universidad de Sonora

Vibración. medicina del trabajo
Vibración. medicina del trabajoVibración. medicina del trabajo
Vibración. medicina del trabajo
Lourdes Franceschi

Ruido ocupacional
Ruido ocupacionalRuido ocupacional
Ruido ocupacional
GECSICA


La actualidad más candente (20)

Ruido
RuidoRuido
Ruido

Ruido Salud
Ruido SaludRuido Salud
Ruido Salud

Peligros Fisicos
Peligros FisicosPeligros Fisicos
Peligros Fisicos

Factores de riesgos físicos (ruido,vibración e iluminación)
Factores de riesgos físicos (ruido,vibración e iluminación) Factores de riesgos físicos (ruido,vibración e iluminación)
Factores de riesgos físicos (ruido,vibración e iluminación)

Factores de riesgo fisico (ruido)
Factores de riesgo fisico (ruido)Factores de riesgo fisico (ruido)
Factores de riesgo fisico (ruido)

Capacitación de ruido
Capacitación de ruidoCapacitación de ruido
Capacitación de ruido

Protección Auditiva
Protección AuditivaProtección Auditiva
Protección Auditiva

Anexos gtc 45 2010
Anexos gtc 45 2010Anexos gtc 45 2010
Anexos gtc 45 2010

4 instrumentos de medición de ruido
4 instrumentos de medición de ruido4 instrumentos de medición de ruido
4 instrumentos de medición de ruido

Iluminación referente al área de trabajo
Iluminación referente al área de trabajoIluminación referente al área de trabajo
Iluminación referente al área de trabajo

Proteccion auditiva (2)
Proteccion auditiva (2)Proteccion auditiva (2)
Proteccion auditiva (2)

Ruido y Vibraciones
Ruido y VibracionesRuido y Vibraciones
Ruido y Vibraciones

SST - Orden y Limpieza
SST - Orden y LimpiezaSST - Orden y Limpieza
SST - Orden y Limpieza

Vi.vibraciones(sab 25 mañana)
Vi.vibraciones(sab 25 mañana)Vi.vibraciones(sab 25 mañana)
Vi.vibraciones(sab 25 mañana)

PresentacióN Radiaciones No Ionizantes.Ppt2
PresentacióN Radiaciones No Ionizantes.Ppt2PresentacióN Radiaciones No Ionizantes.Ppt2
PresentacióN Radiaciones No Ionizantes.Ppt2

Peligro Físico
Peligro FísicoPeligro Físico
Peligro Físico

Exposicion Ruido
Exposicion RuidoExposicion Ruido
Exposicion Ruido

Vibraciones consecuencia..expo
Vibraciones consecuencia..expoVibraciones consecuencia..expo
Vibraciones consecuencia..expo

Vibración. medicina del trabajo
Vibración. medicina del trabajoVibración. medicina del trabajo
Vibración. medicina del trabajo

Ruido ocupacional
Ruido ocupacionalRuido ocupacional
Ruido ocupacional


Similar a Ruido

15. ruido
15. ruido15. ruido
15. ruido
rubhendesiderio

SESION 05 Monitoreo de Ruido Ambiental.pdf
SESION 05 Monitoreo de Ruido Ambiental.pdfSESION 05 Monitoreo de Ruido Ambiental.pdf
SESION 05 Monitoreo de Ruido Ambiental.pdf
LuizJl1

Sonido CLASE 2.ppt
Sonido CLASE 2.pptSonido CLASE 2.ppt
Sonido CLASE 2.ppt
dulcemartinezalmenda

Taller De Sonido
Taller De SonidoTaller De Sonido
Taller De Sonido
Carlos

Contaminacion acustica
Contaminacion acusticaContaminacion acustica
Contaminacion acustica
iesromerovargas

Sonido.ppt
Sonido.pptSonido.ppt
Sonido.ppt
AndresForero67

Sonido Primera Parte
Sonido Primera ParteSonido Primera Parte
Sonido Primera Parte
Carlos

Sonido Primera Parte Web2
Sonido Primera Parte Web2Sonido Primera Parte Web2
Sonido Primera Parte Web2
Carlos

ACÚSTICA.pptx
ACÚSTICA.pptxACÚSTICA.pptx
ACÚSTICA.pptx
Julian228231

El Sonido
El SonidoEl Sonido
El Sonido
Elba Sepúlveda

El sonido
El sonidoEl sonido
El sonido
Elba Sepúlveda

4. ONDAS LONGITUD Y SONIDO 2022 (2).pdf
4. ONDAS LONGITUD Y SONIDO 2022 (2).pdf4. ONDAS LONGITUD Y SONIDO 2022 (2).pdf
4. ONDAS LONGITUD Y SONIDO 2022 (2).pdf
SebastianZuiga39

parametros fisicos y subjetivos del sonido
parametros fisicos y subjetivos del sonidoparametros fisicos y subjetivos del sonido
parametros fisicos y subjetivos del sonido
ArturoGomez849656

Ja fraguela conceptos básicos. criterios de evaluación y control
Ja fraguela conceptos básicos. criterios de evaluación y controlJa fraguela conceptos básicos. criterios de evaluación y control
Ja fraguela conceptos básicos. criterios de evaluación y control
Raul Villa Caro

Ruido higiene industrial
Ruido higiene industrialRuido higiene industrial
Ruido higiene industrial
EABA1226

Ruido
RuidoRuido
E L S O N I D O Final
E L  S O N I D O FinalE L  S O N I D O Final
NIVELES DE RUIDO EN EL IES PIO BAJORA DE MADRID
NIVELES DE RUIDO EN EL IES PIO BAJORA DE MADRIDNIVELES DE RUIDO EN EL IES PIO BAJORA DE MADRID
NIVELES DE RUIDO EN EL IES PIO BAJORA DE MADRID
Educomunicación Curso Medios como recurso didáctico

Transductores de sonido
Transductores de sonidoTransductores de sonido
Transductores de sonido
gmeneses23

4. ondas-longitudinales-de-sonido
4. ondas-longitudinales-de-sonido4. ondas-longitudinales-de-sonido
4. ondas-longitudinales-de-sonido
alejandra sánchez meza


Similar a Ruido (20)

15. ruido
15. ruido15. ruido
15. ruido

SESION 05 Monitoreo de Ruido Ambiental.pdf
SESION 05 Monitoreo de Ruido Ambiental.pdfSESION 05 Monitoreo de Ruido Ambiental.pdf
SESION 05 Monitoreo de Ruido Ambiental.pdf

Sonido CLASE 2.ppt
Sonido CLASE 2.pptSonido CLASE 2.ppt
Sonido CLASE 2.ppt

Taller De Sonido
Taller De SonidoTaller De Sonido
Taller De Sonido

Contaminacion acustica
Contaminacion acusticaContaminacion acustica
Contaminacion acustica

Sonido.ppt
Sonido.pptSonido.ppt
Sonido.ppt

Sonido Primera Parte
Sonido Primera ParteSonido Primera Parte
Sonido Primera Parte

Sonido Primera Parte Web2
Sonido Primera Parte Web2Sonido Primera Parte Web2
Sonido Primera Parte Web2

ACÚSTICA.pptx
ACÚSTICA.pptxACÚSTICA.pptx
ACÚSTICA.pptx

El Sonido
El SonidoEl Sonido
El Sonido

El sonido
El sonidoEl sonido
El sonido

4. ONDAS LONGITUD Y SONIDO 2022 (2).pdf
4. ONDAS LONGITUD Y SONIDO 2022 (2).pdf4. ONDAS LONGITUD Y SONIDO 2022 (2).pdf
4. ONDAS LONGITUD Y SONIDO 2022 (2).pdf

parametros fisicos y subjetivos del sonido
parametros fisicos y subjetivos del sonidoparametros fisicos y subjetivos del sonido
parametros fisicos y subjetivos del sonido

Ja fraguela conceptos básicos. criterios de evaluación y control
Ja fraguela conceptos básicos. criterios de evaluación y controlJa fraguela conceptos básicos. criterios de evaluación y control
Ja fraguela conceptos básicos. criterios de evaluación y control

Ruido higiene industrial
Ruido higiene industrialRuido higiene industrial
Ruido higiene industrial

Ruido
RuidoRuido
Ruido

E L S O N I D O Final
E L  S O N I D O FinalE L  S O N I D O Final
E L S O N I D O Final

NIVELES DE RUIDO EN EL IES PIO BAJORA DE MADRID
NIVELES DE RUIDO EN EL IES PIO BAJORA DE MADRIDNIVELES DE RUIDO EN EL IES PIO BAJORA DE MADRID
NIVELES DE RUIDO EN EL IES PIO BAJORA DE MADRID

Transductores de sonido
Transductores de sonidoTransductores de sonido
Transductores de sonido

4. ondas-longitudinales-de-sonido
4. ondas-longitudinales-de-sonido4. ondas-longitudinales-de-sonido
4. ondas-longitudinales-de-sonido


Más de uzzi

Presentacion de costos de los accidentes
Presentacion de costos de los accidentesPresentacion de costos de los accidentes
Presentacion de costos de los accidentes
uzzi

Trabajo de costos de accidentes
Trabajo de costos de accidentesTrabajo de costos de accidentes
Trabajo de costos de accidentes
uzzi

Trabajo de costos de accidentes
Trabajo de costos de accidentesTrabajo de costos de accidentes
Trabajo de costos de accidentes
uzzi

Investigacion de instrumentos de medición directa
Investigacion de instrumentos de medición directaInvestigacion de instrumentos de medición directa
Investigacion de instrumentos de medición directa
uzzi

Instrumentos de medicion diercta
Instrumentos de medicion dierctaInstrumentos de medicion diercta
Instrumentos de medicion diercta
uzzi

Trabajo power point rescate vertical 12
Trabajo power point rescate vertical 12Trabajo power point rescate vertical 12
Trabajo power point rescate vertical 12
uzzi

Trabajo power point rescate vertical
Trabajo power point rescate verticalTrabajo power point rescate vertical
Trabajo power point rescate vertical
uzzi

1planesdeemergencia 091230221312-phpapp02
1planesdeemergencia 091230221312-phpapp021planesdeemergencia 091230221312-phpapp02
1planesdeemergencia 091230221312-phpapp02
uzzi

0911erg2008span 091115105033-phpapp01
0911erg2008span 091115105033-phpapp010911erg2008span 091115105033-phpapp01
0911erg2008span 091115105033-phpapp01
uzzi

Modulon2rescatevehicular 100603120611-phpapp02
Modulon2rescatevehicular 100603120611-phpapp02Modulon2rescatevehicular 100603120611-phpapp02
Modulon2rescatevehicular 100603120611-phpapp02
uzzi

Presentacionesbrigadas 091201103446-phpapp02
Presentacionesbrigadas 091201103446-phpapp02Presentacionesbrigadas 091201103446-phpapp02
Presentacionesbrigadas 091201103446-phpapp02
uzzi

Resumen búsqueda y rescate
Resumen búsqueda y rescateResumen búsqueda y rescate
Resumen búsqueda y rescate
uzzi

Shipyard ppe 61.102-norma
Shipyard ppe 61.102-normaShipyard ppe 61.102-norma
Shipyard ppe 61.102-norma
uzzi

Presentación de cuerdas y sistemas
Presentación de cuerdas y sistemasPresentación de cuerdas y sistemas
Presentación de cuerdas y sistemas
uzzi

Tecnicas de aseguramiento y rappel
Tecnicas de aseguramiento y rappelTecnicas de aseguramiento y rappel
Tecnicas de aseguramiento y rappel
uzzi

Tcnicas de movilizacin e inmovilizacin de pacie
Tcnicas de movilizacin e inmovilizacin de pacieTcnicas de movilizacin e inmovilizacin de pacie
Tcnicas de movilizacin e inmovilizacin de pacieuzzi

Tipos de mosquetones
Tipos de mosquetonesTipos de mosquetones
Tipos de mosquetones
uzzi

Resumen extricación
Resumen extricaciónResumen extricación
Resumen extricación
uzzi

Rescate en alturas
Rescate en alturasRescate en alturas
Rescate en alturas
uzzi

Materiales y cuerdas para rescate con cuerdas
Materiales y cuerdas para rescate con cuerdasMateriales y cuerdas para rescate con cuerdas
Materiales y cuerdas para rescate con cuerdas
uzzi


Más de uzzi (20)

Presentacion de costos de los accidentes
Presentacion de costos de los accidentesPresentacion de costos de los accidentes
Presentacion de costos de los accidentes

Trabajo de costos de accidentes
Trabajo de costos de accidentesTrabajo de costos de accidentes
Trabajo de costos de accidentes

Trabajo de costos de accidentes
Trabajo de costos de accidentesTrabajo de costos de accidentes
Trabajo de costos de accidentes

Investigacion de instrumentos de medición directa
Investigacion de instrumentos de medición directaInvestigacion de instrumentos de medición directa
Investigacion de instrumentos de medición directa

Instrumentos de medicion diercta
Instrumentos de medicion dierctaInstrumentos de medicion diercta
Instrumentos de medicion diercta

Trabajo power point rescate vertical 12
Trabajo power point rescate vertical 12Trabajo power point rescate vertical 12
Trabajo power point rescate vertical 12

Trabajo power point rescate vertical
Trabajo power point rescate verticalTrabajo power point rescate vertical
Trabajo power point rescate vertical

1planesdeemergencia 091230221312-phpapp02
1planesdeemergencia 091230221312-phpapp021planesdeemergencia 091230221312-phpapp02
1planesdeemergencia 091230221312-phpapp02

0911erg2008span 091115105033-phpapp01
0911erg2008span 091115105033-phpapp010911erg2008span 091115105033-phpapp01
0911erg2008span 091115105033-phpapp01

Modulon2rescatevehicular 100603120611-phpapp02
Modulon2rescatevehicular 100603120611-phpapp02Modulon2rescatevehicular 100603120611-phpapp02
Modulon2rescatevehicular 100603120611-phpapp02

Presentacionesbrigadas 091201103446-phpapp02
Presentacionesbrigadas 091201103446-phpapp02Presentacionesbrigadas 091201103446-phpapp02
Presentacionesbrigadas 091201103446-phpapp02

Resumen búsqueda y rescate
Resumen búsqueda y rescateResumen búsqueda y rescate
Resumen búsqueda y rescate

Shipyard ppe 61.102-norma
Shipyard ppe 61.102-normaShipyard ppe 61.102-norma
Shipyard ppe 61.102-norma

Presentación de cuerdas y sistemas
Presentación de cuerdas y sistemasPresentación de cuerdas y sistemas
Presentación de cuerdas y sistemas

Tecnicas de aseguramiento y rappel
Tecnicas de aseguramiento y rappelTecnicas de aseguramiento y rappel
Tecnicas de aseguramiento y rappel

Tcnicas de movilizacin e inmovilizacin de pacie
Tcnicas de movilizacin e inmovilizacin de pacieTcnicas de movilizacin e inmovilizacin de pacie
Tcnicas de movilizacin e inmovilizacin de pacie

Tipos de mosquetones
Tipos de mosquetonesTipos de mosquetones
Tipos de mosquetones

Resumen extricación
Resumen extricaciónResumen extricación
Resumen extricación

Rescate en alturas
Rescate en alturasRescate en alturas
Rescate en alturas

Materiales y cuerdas para rescate con cuerdas
Materiales y cuerdas para rescate con cuerdasMateriales y cuerdas para rescate con cuerdas
Materiales y cuerdas para rescate con cuerdas


Ruido

  • 1.
  • 2. Definiciones y conceptos Ruido: • Sonidos no deseado • Cuando se utiliza la expresión ruido como sinónimo de contaminación acústica, se está haciendo referencia a un ruido (sonido), con una intensidad alta, que interfiere en la comunicación entre las personas o en sus actividades y que puede resultar incluso perjudicial para la salud humana.
  • 3. Definiciones y conceptos El sonido es la sensación producida en el oído por la vibración de las partículas que se desplazan a través de un medio elástico (sólido, líquido o gaseoso) que las propaga. Deben existir dos factores para que exista el sonido: • Una fuente de vibración mecánica. • Un medio elástico a través del cual se propague la perturbación. Como todo movimiento ondulatorio, el sonido puede representarse por una curva ondulante, como por ejemplo una sinusoide y se pueden aplicar las mismas magnitudes y unidad de medida que a cualquier onda.
  • 4. Definiciones y conceptos λ: (longitud de onda) distancia recorrida por una onda durante el tiempo igual al período T. f: (frecuencia) número de variaciones de presión en la unidad de tiempo V: velocidad de la onda v 1 λ= f (Hz) = f T
  • 5. Definiciones y conceptos Ondas de distintas frecuencias
  • 6. Definiciones y conceptos Tono: propiedad de los sonidos que los caracteriza como más agudos o más graves en función de su frecuencia. La variación de presión depende de una sola frecuencia. Los sonidos reales se componen de varios tonos. Tonos graves (frecuencias bajas, correspondientes a las 4 primeras octavas, esto es, desde los 16 Hz a los 256 Hz). Tonos medios (frecuencias medias, correspondientes a las octavas quinta, sexta y séptima, esto es, de 256 Hz a 2 kHz). Tonos agudos (frecuencias altas, correspondientes a las tres últimas octavas, esto es, de 2 kHz hasta poco más 16 kHz).
  • 7. Definiciones y conceptos Un oído sano y joven es sensible a las frecuencias comprendidas entre los 20 Hz y los 20 kHz (20000Hz) El espectro audible lo dividimos en 11 secciones u octavas. La octava es el intervalo entre dos sonidos que tienen una relación de frecuencias igual a 1:2. (El valor máximo de las frecuencias de cada octava es el doble de la anterior)
  • 8. Definiciones y conceptos Para realizar análisis de ruido se utilizan las bandas de octava o las bandas de tercio de octava (1/3 octava). Para bandas de octava con centro f los valores de f superior e inferior son: fs = f.√2 y fi = f/√2; (fs/fi=2)
  • 9.
  • 10. Presión acústica: es producto de la propia propagación del sonido. La energía provocada por las ondas sonoras generan un movimiento ondulatorio de las partículas del aire, provocando la variación alterna en la presión estática del aire (pequeñas variaciones en la presión atmosférica). Así pues, la presión acústica queda definida como la diferencia de presión instantánea (cuando la onda sonora alcanza al oído) y la presión atmosférica estática.
  • 11. El campo de audición queda definido de 20 a 20000Hz. Existe pues, otra limitación determinada por la presión sonora. Este umbral de percepción se sitúa entre 20 µPa (umbral de audición) y 20Pa o 20000000 µPa (umbral de dolor), lo que supone una escala de millones de unidades. Conversión logarítmica de la escala, nivel de presión acústica, que se mide en dB.
  • 12. La magnitud de la presión sonora en decibelios viene dada por la expresión: Presión acústica Nivel de presión acústica(Lp) = 20log Presión de referencia (20µPa) 2 P dB = 10 log Si P=20Pa, umbral de dolor, entonces Lp=120dB (foto) 2 P0
  • 13. Métodos para sumar decibelios derivan de la fórmula: L = 10 log10 (10 L1 10 + 10 L 2 10 + 10 L 3 10 + ...) El nivel de presión sonora es uno de los resultados más habituales de los equipos de medida así como uno de los parámetros más reflejados cuando se establecen niveles permisibles en la legislación.
  • 14. Factores de la sensación sonora Un ruido se percibe con mayor o menor intensidad dependiendo de dos factores físicos fundamentales: Nivel de presión sonora Frecuencia Curvas de igual sensación sonora (Fletcher y Munson): dan información sobre la respuesta del oído humano ante el sonido.
  • 15. Curvas de igual sensación sonora
  • 16. Escalas de ponderación El comportamiento del oído, basándose en las curvas de igual sensación sonora, hizo pensar en la necesidad de introducir en los aparatos de medida del nivel de presión sonora-sonómetros- filtros de corrección o atenuación que aproximasen la respuesta de estos a la del oído humano. 4 escalas de ponderación A, B, C y D
  • 17. La escala A está pensada como atenuación similar a la del oído cuando soporta niveles de presión sonora bajos a las distintas frecuencias. La escala B prácticamente no se usa La escala C representa la atenuación para niveles altos (se miden hechos puntuales, es casi lineal
  • 18. Tipos de ruido Ruido estable: de banda ancha y nivel prácticamente constante que presenta fluctuaciones (±5dB) durante el periodo de observación Ruido intermitente fijo: en el que se producen caídas bruscas hasta el nivel ambiental de forma intermitente, volviéndose a alcanzar el nivel superior fijo. Ruido intermitente variable: está constituido por una sucesión de distintos niveles de ruidos estables. Ruido fluctuante: durante la observación este ruido varía continuamente sin apreciarse estabilidad Ruido de impulso/impacto: se caracteriza por una elevación brusca de ruido en un tiempo inferior a 35 milisegundos y una duración total de menos de 500 milisegundos. El tiempo transcurrido entre crestas ha de ser igual o superior a un segundo
  • 19. Efectos de la exposición a ruido Anatomía del oido • Oido externo: pabellón auditivo Conducto auditivo externo • Oído medio: Delimitado por la membrana del tímpano y la pared ósea del oído interno Martillo, yunque y estribo Ventana oval Trompa de Eustaquio
  • 21. Oído medio Oido interno: cóclea,vestíbulo y canales semicirculares. Organo de Corti (órgano receptor de la audición)
  • 24. Factores de riesgo Riesgo fundamental: aumento del umbral de audición Pérdida auditiva: • Nivel de presión sonora • Tipo de ruido • Tiempo de exposición • Edad (presbiacusia)
  • 25. Efectos de exposición a ruido Disminución de la capacidad auditiva Interferencia con la comunicación Pitido de oidos Molestia Cansancio Reducción en la efectividad/productividad Incremento en el número de accidentes Estrés y otros factores psicológicos y fisiológicos
  • 26. Mediciones de ruido Equipos de muestreo • Sonómetro • Dosímetro Dosímetro Sonómetro
  • 27. Sonómetro: es un instrumento ue responde ante el sonido de una forma aproximada a como lo hace el oído humano y que da medidas objetivas y reproducibles. • Transformación de las variaciones de presión • Preamplificación-atenuación- amplificación • Filtrado (A,C) • Amplificación (rectificadores) • Lectura
  • 28. Sonómetros convencionales: énfasis a los sonidos producidos recientemente Sonómetros integradores: énfasis a todos los sonidos Pueden incorporar análisis de frequencia (bandas de octava y 1/3 octava) Calibradores: comprobación de la respuesta de un medidor (94dB)
  • 29. Tipo de sonómetros: • Tipo 0: instrumento de referencia de laboratorio. Tolerancia 0.4dB • Tipo 1: tolerancia 0.7dB para evaluaciones detalladas • Tipo 2: tolerancia 1.0dB, para evaluaciones generales • Tipo 3: tolerancia 1.5dB, instrumento básico
  • 30. Evaluación de ruido (sonometría) • Preparación del equipo: Baterias Calibración (antes y despues de cada medicion) Toma de datos (trabajadores, material/herramientas, tarea, maquinaria, ambiente) Hora inicio-fin, duración
  • 31. Trabajadores: menor, sensible, previos problemas auditivos, número de trabajadores expuestos, audiometrias Material/herramientas: tipo de herramientas, material que manipulan Tarea, proceso, tipo de operaciones, fuentes de ruido Maquinaria: tipo de máquina, posibles fuentes de ruido de la máquina, uso continuado Ambiente: otras fuentes de ruido, materiales fonoabsorbentes, segregado, separación Epi´s
  • 32. Posición de sonómetro (1.20 aprox, sobre el suelo, trípode). No demasiado cerca de la fuente de ruido Utilizar pantalla contra viento Evitar posición cerca de campos eléctricos y magnéticos Chequear los parámetros, escala, rango Medición del Leq
  • 33. Dosímetro: monitor de exposición personal. Leq nivel de sonido continuo que tiene la misma energía (escala A) que el valor del sonido variable original por el período t. Doblando la energía incrementa el nivel de presión sonora en 3dB. • Ej: 88dB(A) sobre 8 horas • 91dB(A) sobre 4 horas • 94dB(A) sobre 2 horas
  • 34. LAeq,T: nivel sonoro equivalente durante el tiempo T LAeq,d: nivel sonoro equivalente ponderado a la jornada laboral (8h) Nomogramas [ Lep ,d = 10 log (t.10 L 10 )/8]
  • 35. Posición del dosímetro en el cinturón o bolsillo (peligro de caer al suelo) Evitar que pueda ser golpeado Bloquear si tiene la función Posición del micrófono a la altura del oido. Asegurarse de los parámetros Asegurarse de que está grabando!
  • 36. Protección auditiva Auriculares Tapones Son dependientes de la frecuencia Generalmente ofrecen un mayor grado de protección para frecuencias altas Necesitan ser adecuados con el nivel de ruido existente (analisis de bandas de octava) Precauciones: • El nivel de ruido dentro de una banda de frecuencia puede ser variable • Los trabajadores no están fijos
  • 37. Mirar atenuación en frecuencia o SNR Auriculares Tapones
  • 38. Equipo de protección: • Debería ser el último recurso • Es considerado la forma más barata de protección • Considerada la más fácil de implementar • En algunos casos es la única opción (trabajos mantenimiento, emergencias) • Elección del equipo, es adecuado al nivel de ruido? • Información sobre uso y mantenimiento
  • 39. Octave band method You can use this method if you know the noise levels in frequency bands Octave band centre frequency (Hz) 63 125 250 500 1000 2000 4000 8000 A-weighted Data on the hearing protector Mean attenuation (dB) Standard deviation in attenuation (dB) Noise levels (dB) Enter values in all white cells. If the hearing protector data is stated in terms of 'Assumed Protection Values', APV or similar, then enter the APV values in the 'Mean' row, and leave the 'Standard deviation' row blank or with zeros. Calculated level at the ear according to BS EN ISO 4869-2:1995 (α=1) dB HSE recommends allowing 4dB for dB at the Select a protector so that daily exposure is reduced to at least 'real-world' factors. Assume ear below 85 dB. Ideally, aim for between 80 and 75 at the ear. that this device will give: Avoid protectors resulting in less than 70 dB at the ear - this is 'over-protection' (see BS EN 458:2004).
  • 40. http://www.mtas.es/insht/legislation /RD/ruido.htm REAL DECRETO 286/2006, de 10 de marzo, sobre la protección de la salud y la seguridad de los trabajadores contra los riesgos relacionados con la exposición al ruido. BOE núm. 60 de 11 de marzo. Directiva 2003/10/CE
  • 41. VALORES LÍMITE DE EXPOSICIÓN Y VALORES DE EXPOSICIÓN QUE DAN LUGAR A UNA ACCIÓN: Valores límite de exposición: LAeq,d = 87 dB(A) y Lpico= 140 dB (C), respectivamente; Valores superiores de exposición que dan lugar a una acción: LAeq,d = 85 dB(A) y Lpico = 137 dB (C), respectivamente; Valores inferiores de exposición que dan lugar a una acción: LAeq,d = 80 dB(A) y Lpico = 135 dB (C), respectivamente.
  • 42. Control de ruido Otros métodos de trabajo que reduzcan la necesidad de exposición a ruido Adquisición de máquinas con bajo nivel de ruido Disposición de maquinaria en la planta Información sobre el equipo de trabajo para disminuir el nivel de ruido Reducción técnica de ruido: • Pantallas, recubrimientos, encerramientos • Amortiguamiento, aislamiento Organización del trabajo: • Rotación • Variación de tareas sin ruido
  • 43. ULTRASONIDOS Sonido de frecuencia generalmente sobre el nivel de audición (20KHz) Usos industriales: • Baños ultrasónicos para limpiar contaminación de algunos componentes metálicos • Test de ultrasonidos para detectar defectos en componentes metálicos y determinar la profundidad de la pieza • Comunicación por ultrasonidos a través del agua (barcos) • Aplicaciones médicas
  • 44. Ultrasonidos Efectos sobre la salud • Alteraciones del sistema nervioso (dolores de cabeza, fatiga, mareos) • Daño de tejidos, calentamiento de la piel e incluso huesos • Desarrollo anormal de las células, efectos hematológicos • Desplazamiento del umbral auditivo
  • 45. Ultrasonidos Medidas de control: • De forma similar a la exposición a ruido Limitar o evitar el contacto (automatización) Señalización Cubrir maquinaria y equipos que no estén en funcionamiento Encerramientos, aislamientos, material absorbente Distancia Rotacion o reducción del tiempo de exposición Epi´s
