1. FACTORES DE RIESGO
“RUIDO”
ALVARO HERNAN GOMEZ
JUAN ALEJANDRO ROMERO
DIANA CAROLINA ZULUAGA
UNIDAD CENTRAL DEL VALLE DEL
CAUCA
2010

2. FACTORES DE RIESGO
FACTORES DE RIESGO
ORIGEN QUIMICO ORIGEN FISICO ORIGEN BIOLOGICO
ENERGIA
MECANICA
RUIDO

3. DEFINICION DE SONIDO
SENSACION PERCIBIDA POR EL OIDO HUMANO DEBIDA
A LAS DIFERENCIAS DE PRESION PRODUCIDAS POR LA
VIBRACION DE UN CUERPO Y QUE SE TRANSMITE POR
UN MEDIO ELASTICO COMO ES EL AIRE.

4. DEFINICION DE RUIDO
 Sonido no deseado.
 Combinación de sonidos no Coordinados
que producen una sensación desagradable.
 Cualquier sonido que interfiera o impida
alguna actividad humana.

5. ¿CÓMO SE PRODUCE EL RUIDO?
Cuerpo vibrante Medio de Oído
transmisión
Generación Onda Transmisión onda Audición
Sonora sonora onda sonora

6. LIMITES PERMISIBLES

7. TIPOS DE RUIDO
ESTACIONARIO O CONTINUO
NO ESTACIONARIO
O DISCONTINUO
IMPULSO O IMPACTO
Tipos de ruido según la variación del nivel
sonoro en el tiempo.

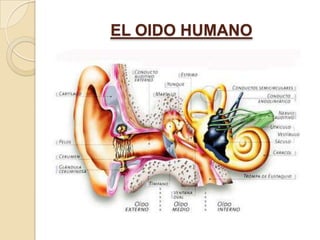

8. EL OIDO HUMANO

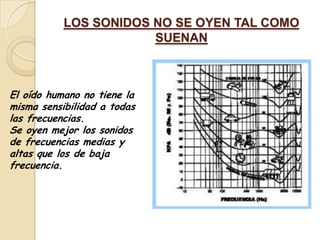

9. LOS SONIDOS NO SE OYEN TAL COMO
SUENAN
El oído humano no tiene la
misma sensibilidad a todas
las frecuencias.
Se oyen mejor los sonidos
de frecuencias medias y
altas que los de baja
frecuencia.

10. SONIDO-FENOMENO FISICO
La vibración de un solido produce el desplazamiento
de las moléculas de aire próximas a el, lo cual se
traduce en una sucesión de variaciones muy
pequeñas de la presión sobre la presión
atmosférica.
(1 Atm = 760 mm Hg = 101.325 Pa)
Estas alteraciones de presión pueden percibirse por
el oído y se denominan <<presión acústica>>.

11. NIVEL DE PRESION ACUSTICA
200.000.000 140 Escala logarítmica
20.000.000 120
Pef
2.000.000 100 L p (dB) 20 log
P0
200.000 80
20.000 60
Presión acústica 2.000 40 Nivel de presión acústica
(μPa ) 200 20 ( dB )
20 0
El oído humano es capaz de detectar variaciones de
presión acústica comprendidas entre 20 μPa (nivel umbral
de percepción) y 200 Pa (nivel umbral del dolor), o lo que
es lo mismo, entre 0 dB y 140 dB.

12. NIVEL DE PRESION ACUSTICA
(decibelio, dB)
( dB )
140 UMBRAL DEL DOLOR
130
120
110
100 COMUNICACIÓN CASI IMPOSIBLE
90
80 HAY QUE GRITAR
70
60
50 COMUNICACIÓN POSIBLE
40
30
20 COMUNICACIÓN FACIL
10
0 UMBRAL DE LA AUDICION

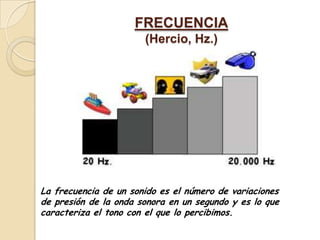

13. FRECUENCIA
(Hercio, Hz.)
La frecuencia de un sonido es el número de variaciones
de presión de la onda sonora en un segundo y es lo que
caracteriza el tono con el que lo percibimos.

14. RANGO DE FRECUENCIAS AUDIBLES
El oído humano esta preparado para reconocer
sonidos cuya frecuencia este comprendida entre 20
y 20.000 Hz.

15. RANGO DE NIVELES DE RUIDO
Fuente Sonora Nivel sonoro en dB
Motor de Reacción 140 dB
Alto riesgo Martillo Neumático 110 a 120 dB
Discoteca 95 a 115 dB
Taller mecánico 90 a 100 dB
Crítico
Paso de Camión 85 a 90 dB
Paso de auto 80 a 85 dB
Local industria pesada 60 a 75 dB
Conversación normal 50 a 60 dB
Seguro
Conversación baja 40 a 50 dB

16. SONOMETRO
Para medir el nivel sonoro de un ruido estable
o continuo se debe de usar un sonómetro.

17. NIVEL EQUIVALENTE
Si el nivel sonoro es variable se debe de usar
un sonómetro integrador o un dosímetro

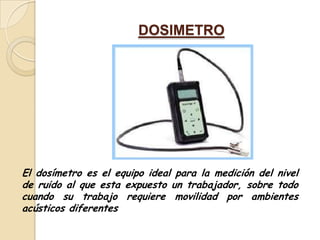

18. DOSIMETRO
El dosímetro es el equipo ideal para la medición del nivel
de ruido al que esta expuesto un trabajador, sobre todo
cuando su trabajo requiere movilidad por ambientes
acústicos diferentes

19. RUIDO-EFECTOS
 Aparato circulatorio (aumento de la presión arterial,
aumento del ritmo cardiaco, vaso-constricción
periférica).
 Aparato respiratorio (alteraciones del ritmo
respiratorio).
 Aparato digestivo (inhibición de dichos órganos,
trastornos de la digestión, ardores, dispepsias. etc.).
 Alteraciones en el metabolismo.
 Aparato muscular (aumento de la tensión y de la fatiga).
 Sistema nervioso (trastornos de memoria, de atención,
de reflejos, merma de las facultades intelectivas).
 Aspectos psicológicos (molestia, desagrado, nerviosismo,
agresividad, etc.).

20. RUIDO-EFECTOS
AUMENTO TRANSITORIO DEL UMBRAL
FATIGA AUDITIVA DE AUDICION Y RECUPERACION
DESPUES DE UN PERIODO DE NO
EXPOSICION
PERDIDA DE SENSIBILIDAD AUDITIVA
HIPOACUSIA POR LESIONES EN OIDO.
(4000 – 6000 Hz)
SORDERA LA HIPOACUSIA ALCANZA LAS
CONVERSACIONAL FRECUENCIAS DE CONVERSACION
(500 – 3000 Hz)
•ANQUILOSIS DEL TÍMPANO POR
SORDERA DE ESCLEROSIS.
TRANSMISION •ARTROSIS EN CADENA DE
HUESECILLOS.

21. FACTORES DE RIESGO
• Frecuencia y nivel de presión sonora.
• Tipo de ruido.
• Distancia al foco sonoro y posición del
individuo respecto a este.
• Características personales de cada
individuo.
• Ambiente de trabajo.
• Medios de protección utilizados.

22. ¿POR QUE ES NECESARIA LA PREVENCION DE
PERDIDAS DE AUDICION?
 Influencia en la ejecución de las
ordenes recibidas y efectuar el
trabajo de forma correcta, sin el
posible riesgo de accidentes.
 Influencia en las relaciones sociales
de tipo cultural, informativas, de
entretenimiento o diversión, etc.
 Influencia en las funciones psíquicas.

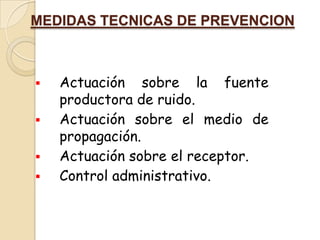

23. MEDIDAS TECNICAS DE PREVENCION
 Actuación sobre la fuente
productora de ruido.
 Actuación sobre el medio de
propagación.
 Actuación sobre el receptor.
 Control administrativo.

24. MEDIDAS TECNICAS DE
PREVENCION

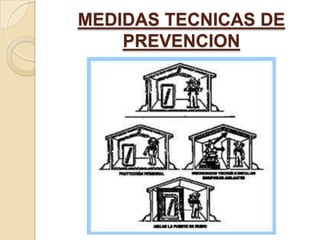

25. MEDIDAS TECNICAS DE
PREVENCION

26. MEDIDAS TECNICAS DE PREVENCION

27. PROTECTORES AUDITIVOS
ARNES
CASQUETE

28. TIPOS DE PROTECTORES AUDITIVOS
OREJERAS
 Hay cascos de seguridad que llevan
incorporados 2 casquetes que pueden girarse
90º.
 Existen casquetes con sistema de
intercomunicación incorporado.
 Reusables.
TAPONES
 Desechables.

29. TIPOS DE PROTECTORES AUDITIVOS
OREJERAS
TAPONES

30. AJUSTE Y ENTRENAMIENTO
Solo se conseguirá una protección adecuada si:
 El protector se encuentra en buenas condiciones.
 Es adecuado para el individuo.
 Se ajusta y utiliza adecuadamente.
Se debe instruir a los trabajadores que utilicen
protectores auditivos, sobre:
 Como insertarse los tapones.
 Importancia de un ajuste adecuado de los casquetes y la
perdida de protección en caso de ajuste incorrecto.
 Importancia de la limpieza, incluyendo como limpiar los
tapones reusables y como mantener limpios los tapones
mientras se insertan.

31. MANTENIMIENTO DE PROTECTORES
AUDITIVOS
Periódicamente se deben comprobar los siguientes puntos:
 El estado de las almohadillas de sellado de los casquetes
que pueden estar deformadas o endurecidas.
 La tensión del arnés.
 Modificaciones no autorizadas.
 Estado general del protector.
 Elasticidad y suavidad de los tapones.
 Estado de limpieza.
Es conveniente guardar un juego nuevo de protectores para
comparación.

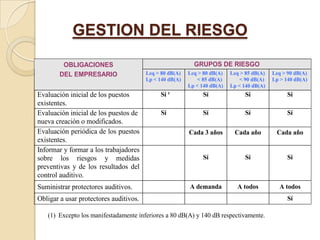

32. GESTION DEL RIESGO
OBLIGACIONES GRUPOS DE RIESGO
DEL EMPRESARIO Leq > 80 dB(A) Leq > 80 dB(A) Leq > 85 dB(A) Leq > 90 dB(A)
Lp < 140 dB(A) < 85 dB(A) < 90 dB(A) Lp > 140 dB(A)
Lp < 140 dB(A) Lp < 140 dB(A)
Evaluación inicial de los puestos Sí ¹ Sí Sí Sí
existentes.
Evaluación inicial de los puestos de Sí Sí Sí Sí
nueva creación o modificados.
Evaluación periódica de los puestos Cada 3 años Cada año Cada año
existentes.
Informar y formar a los trabajadores
sobre los riesgos y medidas Sí Sí Sí
preventivas y de los resultados del
control auditivo.
Suministrar protectores auditivos. A demanda A todos A todos
Obligar a usar protectores auditivos. Sí
(1) Excepto los manifestadamente inferiores a 80 dB(A) y 140 dB respectivamente.

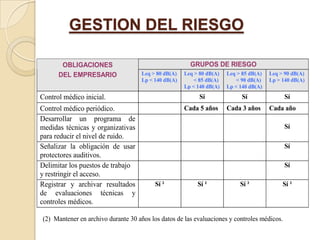

33. GESTION DEL RIESGO
OBLIGACIONES GRUPOS DE RIESGO
DEL EMPRESARIO Leq > 80 dB(A) Leq > 80 dB(A) Leq > 85 dB(A) Leq > 90 dB(A)
Lp < 140 dB(A) < 85 dB(A) < 90 dB(A) Lp > 140 dB(A)
Lp < 140 dB(A) Lp < 140 dB(A)
Control médico inicial. Sí Sí Sí
Control médico periódico. Cada 5 años Cada 3 años Cada año
Desarrollar un programa de
medidas técnicas y organizativas Sí
para reducir el nivel de ruido.
Señalizar la obligación de usar Sí
protectores auditivos.
Delimitar los puestos de trabajo Sí
y restringir el acceso.
Registrar y archivar resultados Sí ² Sí ² Sí ² Sí ²
de evaluaciones técnicas y
controles médicos.
(2) Mantener en archivo durante 30 años los datos de las evaluaciones y controles médicos.

34. SEÑALIZACION
SEÑALIZACIÓN OBLIGATORIA EN LOS LUGARES CON UN
NIVEL ACUSTICO AMBIENTE SUPERIOR A 90 dBA DE
RUIDO CONTINUO y/o 140 dBA (PICO) DE RUIDO
INSTANTANEO
COLORES
SIGNIFICADO SEÑAL DE
DE LA SEÑAL SEGURIDAD
SIMBOLO FONDO
USO
OBLIGATORIO
BLANCO AZUL
DE
PROTECCIÓN
AUDITIVA
