2/11/2011

Memoria nº 4
                                                SEÑALES DE CROMA

● Principios de funcionamiento de la TVC.

La televisión es un sistema de telecomunicación para la transmisión y recepción de imágenes en movimiento y sonido a
distancia.
Una imagen de televisión está compuesta por una sucesión de puntos a cada uno de los cuales le corresponde un
valor de corriente eléctrica, proporcional al brillo si se trata de una emisión en blanco y negro, o de tres valores distintos
si se trata de una imagen a color. Para formar la imagen completa se comienza por el punto situado en la esquina
superior izquierda de la pantalla y avanzando hacia la derecha y hacia abajo. Cuando termina de formarse una imagen
se pasa a la siguiente, y así sucesivamente. Sin embargo, en lugar de transmitir las líneas en orden consecutivo, se
utiliza la técnica del entrelazado con el fin de evitar la sensación de parpadeo entre la proyección de una imagen y la
siguiente
Esta técnica consiste en dividir la imagen en dos partes o campos. En concreto, para un estándar de 625 líneas, se
utilizan dos campos de imagen de 312,5 líneas cada uno. El primero de los campos está formado por las líneas desde
la 1 a las 312, más la primera mitad de la línea número 313. El segundo campo comienza por tanto con la segunda
mitad de la línea 313 y termina al final de la línea 625. La imagen comienza a formarse por la línea 1, seguida de la
línea 314, y así sucesivamente. Las líneas de cada uno de los campos se transmiten entrelazadas.




En los estándares europeos se trabaja con una frecuencia de transmisión 25 imágenes por segundo que, utilizando la
técnica del entrelazado, se traduce en una frecuencia de de campo de 50 Hz.
Las características de una imagen quedan definidas por tres atributos de la luz, que son la luminancia, la saturación y
el matiz.
El ojo humano tiene dos formas de percibir el conjunto de radiaciones que forman la luz:

De forma directa: a través de una fuente luminosa.
De forma indirecta: a través de la reflexión de la luz sobre los objetos.

El ojo es capaz de percibir de forma directa la luz emitida por una fuente de luz. Pero en función de las longitudes de
onda en capaz de emitir una fuente luminosa, el color percibido es diferente. Se pueden diferenciar dos tipos de fuentes
de luz:

Fuentes monocromáticas. Emiten luz pura, solamente una longitud de onda que determina el color.
Fuentes policromáticas. Emiten más de una longitud de onda, por lo que el color de la luz emitida es una
combinación de tonos puros.
Los procesos de la televisión utilizan el principio de mezcla aditiva de color, que se produce al concentrar fuentes de luz
diferentes sobre un mismo punto. De esta forma es posible genera cualquier color mediante la combinación apropiada
de los colores primarios rojo, verde y azul.

Atributos de la luz, características que definen la luz son:

Tinte. El tinte o matiz indica el color de una imagen, el tinte viene determinado por la longitud y longitudes de onda que
forman el color.
Saturación. Indica la cantidad de color que esta diluido junto con el blanco. Un color completamente saturado no
contiene blanco y es la saturación quien define la pureza de un color.
Luminancia. La luminancia indica la cantidad de luz, la cantidad de energía luminosa percibida.

El color.

Los colores puros están formados por ondas electromagnéticas con una variación monocromática, formada por una
única longitud de onda.
La luz blanca como tal no existe, una radiación monocromática que representa el color blanco no existe, ya que es la
percepción simultánea de un conjunto de radiaciones.
Matiz y saturación (crominancia), la información de color de una imagen recibe el nombre de crominancia o croma, y
depende fundamentalmente del matiz y el tinte.
Luminancia (ley de Grassmann), en función de la sensibilidad del ojo humano se puede comprobar que un punto de luz
blanco ésta formado por la combinación de los tres colores primarios de forma adecuada y queda definida como: Y =
0'3R + 0'59G + 0'11B.
La ley de Grassmann permite identificar la relación entre información de color de la imagen y su contenido de
luminancia.

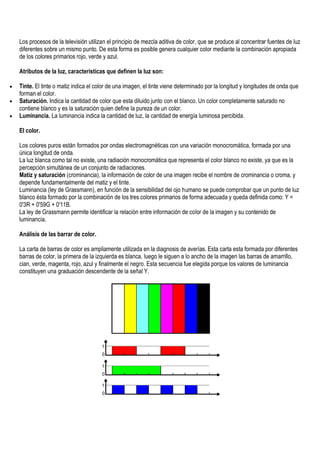

Análisis de las barrar de color.

La carta de barras de color es ampliamente utilizada en la diagnosis de averías. Esta carta esta formada por diferentes
barras de color, la primera de la izquierda es blanca, luego le siguen a lo ancho de la imagen las barras de amarrillo,
cian, verde, magenta, rojo, azul y finalmente el negro. Esta secuencia fue elegida porque los valores de luminancia
constituyen una graduación descendente de la señal Y.
● Vector de crominancia.

Para la señal de crominancia se utiliza una modulación de amplitud en la doble banda lateral, suprimiendo la señal
portadora. El vector de crominancia se genera al sumar los vectores U y V una vez modificados. Este contiene toda la
información de color de la escena. Para cada punto de la imagen se producirá un vector instantáneo de crominancia,
cuya fase corresponderá al matiz o tono de color a transmitir, mientras que el módulo del vector definirá la saturación
del color.

● Señal compuesta de color.

Es un proceso por el cual se digitaliza la señal analógica de televisión utilizando su división por componentes:
luminancia (Y) y crominancia (subportadoras de color: R-Y y B-Y).
La principal ventaja es que se acaba con la incompatibilidad entre los diferentes estándares de televisión. La señal por
componentes es común a todos ellos, por lo tanto, utilizando los mismos parámetros en cuanto a frecuencia de
muestreo, cuantificación digital y codificación; se puede establecer, por primera vez, la compatibilidad.
La norma CCIR 601 de televisión digital es conocida como la norma 4:2:2, porque establece 4 muestreos para la
luminancia y dos muestreos para cada subportadora de color.
La frecuencia de muestreo no es la misma para la luminancia (13,5 MHz) que para las subportadoras de color (6,75
MHz). Esto se debe a que las señales de crominancia tienen un ancho de banda más pequeño.

● Señales R-Y y B-Y moduladas (U y V).

Las señales R-Y y B-Y son moduladas en cuadratura sobre una misma frecuencia llamada subportadora de color.
Todos los sistemas actuales de TV utilizan estas dos señales diferencia de color B-Y y R-Y
Cada sistema las modifica para no rebasar los niveles de amplitud permitidos por el canal TX cuando se modula junto
con la luminancia.

 - NTSC: I = 0,783 (R-Y) - 0.269 (B-Y)
         Q = 0,478 (R-Y) + 0.414 (B-Y)
 - PAL: V = 0,877 (R-Y), U = 0,493 (B-Y)
 - SECAM: DR = -1,9(R-Y), DB = +1,5(B-Y)

- Señal U: Nombre que recibe la señal B-Y tras ser modulada en amplitud con portadora suprimida en sistema PAL.
- Señal V: Nombre que recibe la señal R-Y tras ser modulada en amplitud con portadora suprimida en sistema PAL.

● Señales rojo, verde y azul.

RVA o RGB (Rojo, Verde y Azul o Red, Green y Blue) hace referencia a la composición del color en términos de la
intensidad de los colores primarios con que se forma: el rojo, el verde y el azul.
Es un modelo de color basado en la síntesis aditiva, con el que es posible representar un color mediante la mezcla por
adición de los tres colores luz primarios.
De manera usual, la intensidad de cada una de las componentes se mide según una escala que va del 0 al 255.

                           Cada color se obtiene      ROJO       VERDE         AZUL
                                  ROJO                 255         0             0
                                 VERDE                  0         255            0
                                  AZUL                  0          0            255
                                AMARILLO               255        255            0
                                   CIAN                 0         255           255
                                MAGENTA                255         0            255
