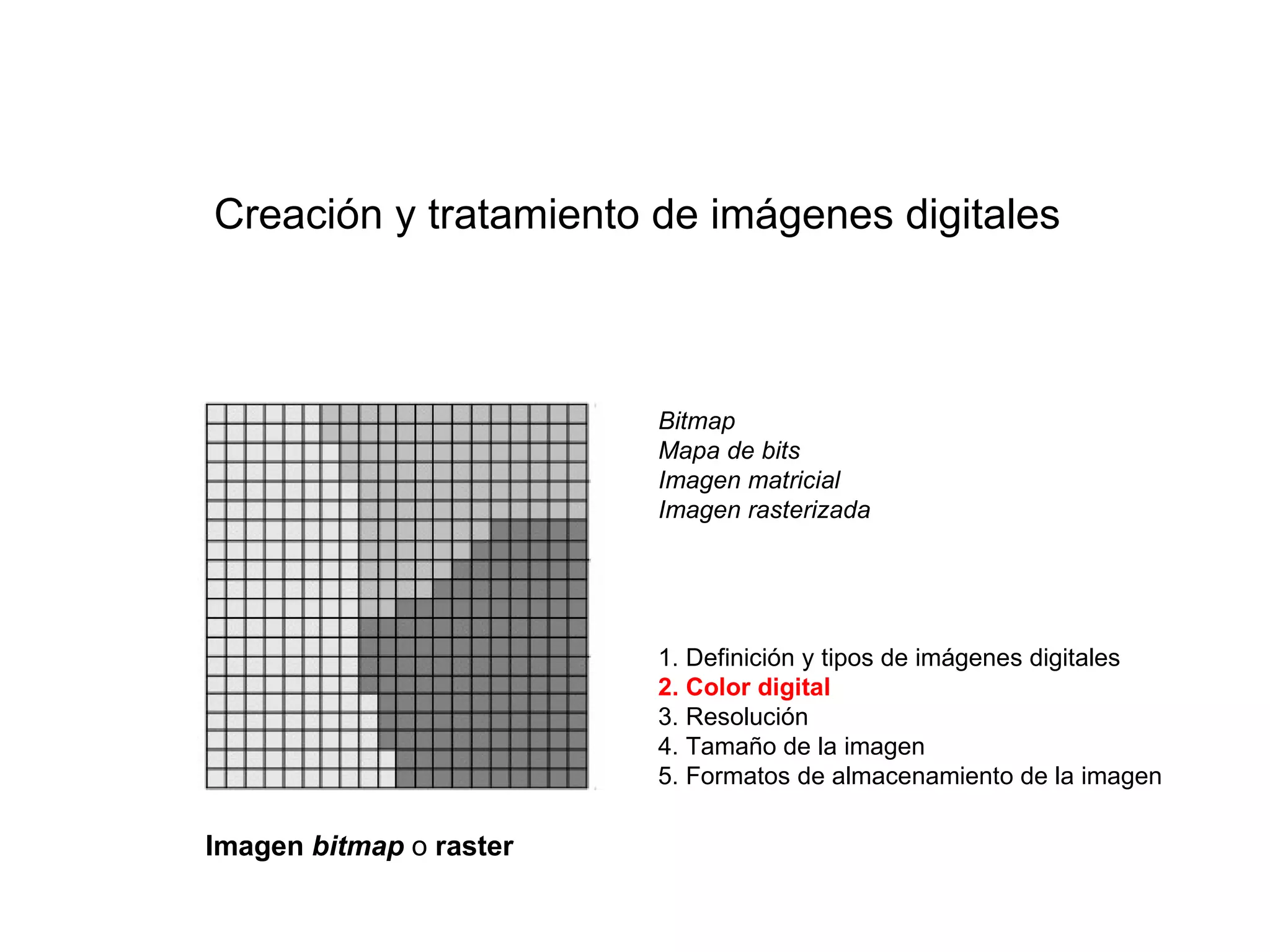

1. Creación y tratamiento de imágenes digitales
Bitmap
Mapa de bits
Imagen matricial
Imagen rasterizada
1. Definición y tipos de imágenes digitales
2. Color digital
3. Resolución
4. Tamaño de la imagen
5. Formatos de almacenamiento de la imagen
Imagen bitmap o raster

2. Creación y tratamiento de imágenes digitales
2. COLOR DIGITAL: Luz y color

3. Creación y tratamiento de imágenes digitales
2. COLOR DIGITAL: Representación del color
La representación cuantitativa del color esta basada en la denominada teoría tricromática del color
postulada por Tomas Young (1802) y luego por Hermann von Helmohltz (1966), que afirma que
cualquier color se puede reproducir mezclando cantidades apropiadas de tres colores
primarios.
• Mezcla aditiva • Mezcla sustractiva

4. Creación y tratamiento de imágenes digitales
2. COLOR DIGITAL: Representación del color
• Diagrama cromático

5. Creación y tratamiento de imágenes digitales
2. COLOR DIGITAL: Algunos modelos de color / RGB

6. Creación y tratamiento de imágenes digitales
2. COLOR DIGITAL: Algunos modelos de color / RGB
RGB (del inglés Red, Green, Blue) hace
referencia a la composición del color en términos
de la intensidad de los colores primarios con que
se forma: el rojo, el verde y el azul.
• Es un modelo de color basado en la mezcla
aditiva. con el que es posible representar un
color mediante la adición de los tres colores luz
primarios.
• El modelo de color RGB no define por sí mismo
lo que significa exactamente rojo, verde o azul,
por lo que los mismos valores RGB pueden
mostrar colores notablemente diferentes en
varios dispositivos que usen este modelo de
color.

7. Creación y tratamiento de imágenes digitales
2. COLOR DIGITAL: Algunos modelos de color / RGB
Es frecuente que cada color primario se
codifique con un byte (8 bits). Así, de manera
usual, la intensidad de cada una de las
componentes se mide según una escala que va
del 0 al 255.
El rojo se obtiene con (255,0,0), el verde con
(0,255,0) y el azul con (0,0,255), obteniendo, en
cada caso un color resultante monocromático. La
ausencia de color (negro) se obtiene cuando las
tres componentes son 0, (0,0,0).
La combinación de dos colores a nivel 255 con
un tercero en nivel 0 da lugar a tres colores
intermedios. De esta forma el amarillo es
(255,255,0) , el cyan (0,255,255) y el magenta
(255,0,255).
El color blanco se forma con los tres colores
primarios a su máximo nivel (255,255,255).

8. Creación y tratamiento de imágenes digitales
2. COLOR DIGITAL: Algunos modelos de color / CMYK

9. Creación y tratamiento de imágenes digitales
2. COLOR DIGITAL: Algunos modelos de color / CMYK
El modelo CMYK (acrónimo de Cyan, Magenta,
Yellow y Key) es un modelo que se basa en la
mezcla sustractiva y es utilizado en los
sistemas de impresión.
* C = Cyan (Cian)
* M = Magenta (Magenta)
* Y = Yellow (Amarillo)
* K = Black ó Key (Negro)
• Se le llama key al negro, en vez de usar la
letra B, por ser un nombre corto del término key
plate utilizado en la impresión.
• Por varias razones, el negro generado al
mezclar los colores primarios sustractivos no es
ideal y por lo tanto, la impresión a cuatro
tintas utiliza el negro además de los colores
primarios sustractivos amarillo, magenta y cyan.

10. Creación y tratamiento de imágenes digitales
2. COLOR DIGITAL: Algunos modelos de color / CMYK
El uso de la impresión a cuatro tintas genera un
buen resultado con mayor contraste. Sin
embargo, el color visto en el monitor de un
ordenador es diferente al color del mismo
objeto en una impresión.
Los modelos CMYK y RGB tienen diferentes
gamas de color o gamuts. Por ejemplo, el azul
puro (En 24 y 32 bits: RGB=0,0,255) es
imposible de reproducir en CMYK. El
equivalente más cerca en CMYK es un tono
azulvioláceo.
RGB (0,0,255)

11. Creación y tratamiento de imágenes digitales
2. COLOR DIGITAL: Algunos modelos de color / RGB - CMYK

12. Creación y tratamiento de imágenes digitales
2. COLOR DIGITAL: Algunos modelos de color / HSV ó HSB

13. Creación y tratamiento de imágenes digitales
2. COLOR DIGITAL: Algunos modelos de color / HSV ó HSB
Los modelos anteriores están orientados a
dispositivos de entrada o salida, pero no
son adecuados para describir colores en
términos prácticos para la interpretación
humana.
El modelo HSV se define a partir del
modelo RGB, pero especifican los colores
utilizando coordenadas relacionadas con
atributos perceptuales de los colores.

14. Creación y tratamiento de imágenes digitales
2. COLOR DIGITAL: Algunos modelos de color / HSV ó HSB
El modelo HSV (Hue, Saturation, Value),
también llamado HSB (Hue, Saturation,
Brightness), define un modelo de color en
términos de sus componentes constituyentes
en coordenadas cilíndricas:
Tono: Es el nombre del color (rojo, naranja,
azul, etc.). A todos los colores se les puede
asignar una localización y un número (un grado
entre 0 y 360) en el circulo cromático estándar.
Saturación: Pureza o fuerza del color. A todos
los colores se les asigna un valor de saturación
entre 0% (gris) y 100% (completamente
saturado).
Brillo: Claridad u oscuridad relativa del color. A
todos los colores se les puede asignar un valor
de brillo entre 0% (negro) y 100% (blanco).

15. Creación y tratamiento de imágenes digitales
2. COLOR DIGITAL: Algunos modelos de color / CIE Lab

16. Creación y tratamiento de imágenes digitales
2. COLOR DIGITAL: Algunos modelos de color / CIE Lab
• El modelo Lab ha sido desarrollado por el
Centre Internacional d’Eclairage [Centro
Internacional de Iluminación (CIE)].
• Es un modelo de color estandarizado que
comprende todos los colores.
• Su utilización permite crear colores
independientemente del dispositivo al que
se haya de adaptar (pantalla e impresión).

17. Creación y tratamiento de imágenes digitales
2. COLOR DIGITAL: Algunos modelos de color / CIE Lab
• Las imágenes Lab tienen tres componentes:
L = luminancia o luminosidad
a = Componente cromática verde - rojo
b = Componente cromática azul - amarillo

18. Creación y tratamiento de imágenes digitales
2. COLOR DIGITAL: Relación de espacios de color entre modelos

19. Creación y tratamiento de imágenes digitales
2. COLOR DIGITAL: Comparación modelos de color / RGB - CMYK - CIE Lab
MODELO CANALES COLORES BITS/CANAL CARACTERÍSTICAS
Escala de grises 1 256 8
Rojo
RGB 3 Verde 256 8 0 - 255
Azul
Cían
Magenta
CMYK 4 Amarillo 256 10 0 - 100 %
Negro
Blanco a Negro Luminiscencia
CIE Lab 1 Verde a Rojo 256 16 - 32 Cromático a
Azul a Amarillo Cromático b
Tono
HSB Todos Saturación
Brillo

20. Conceptos clave
COLOR DIGITAL
Representación del color basada
en la teoría tricromática Cualquier color se puede
reproducir mezclando
cantidades apropiadas de
tres colores primarios
Mezclas Mezclas
aditivas sustractivas
MODELOS DE COLOR
Orientados a equipos Próximos a la percepción humana Perceptualmente uniformes
Se utilizan para representar señales
color independientemente del
Monitores Impresoras Tono / Saturación / Tinte dispositivo o aplicación
RGB CMYK HSV / HSB HSL CIE Luv CIE Lab

21. Conceptos clave
HSB
Lab
CMYK
RGB

22. Texto de referencia:
GALER, Mark; HORVART, Les: Tratamiento digital de imágenes. 2nd Ed. Madrid: Anaya
Multimedia, 2003.
GRATACÓS-ROIG, Jordi; BATLLE, Montserrat: Imagen Digital. Tratamiento Raster. 6ena
Edició. Barcelona: Edicions belles Arts, 1999. [Temas TIGA , 2]. DL: B.42554-1999.
MORÁN, José A. (COORD.): Codificación del sonido y de la imagen. 1st ed. Barcelona:
Eureca Media, SL, 2009.
