Este documento describe los semiconductores intrínsecos y extrínsecos. Los semiconductores intrínsecos son materiales muy puros que contienen una pequeña cantidad de portadores debido al rompimiento térmico de enlaces. Los semiconductores extrínsecos son dopados con impurezas que introducen portadores en exceso, haciéndolos tipo p o tipo n. El dopaje permite controlar la conductividad eléctrica.

2. Semiconductores intrínsecos y
extrínsecos

3.  Objetivo

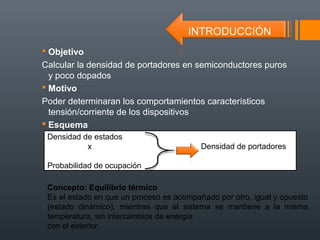

Calcular la densidad de portadores en semiconductores puros
y poco dopados
 Motivo
Poder determinaran los comportamientos característicos
tensión/corriente de los dispositivos
 Esquema
Densidad de estados
x Densidad de portadores
Probabilidad de ocupación
Concepto: Equilibrio térmico
Es el estado en que un proceso es acompañado por otro, igual y opuesto
(estado dinámico), mientras que el sistema se mantiene a la misma
temperatura, sin intercambios de energía
con el exterior.

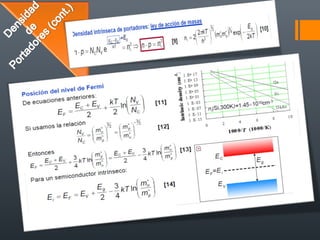

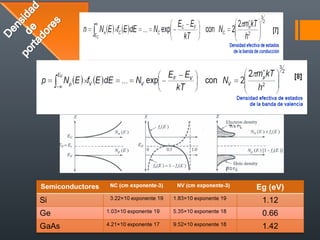

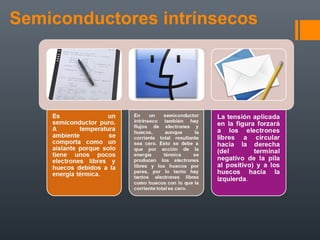

6. Semiconductores intrínsecos

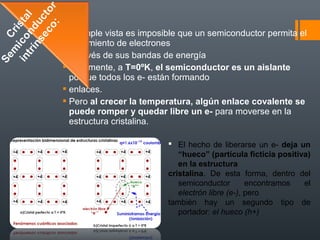

7.  A simple vista es imposible que un semiconductor permita el
movimiento de electrones
 a través de sus bandas de energía
 Idealmente, a T=0ºK, el semiconductor es un aislante
porque todos los e- están formando
 enlaces.
 Pero al crecer la temperatura, algún enlace covalente se
puede romper y quedar libre un e- para moverse en la
estructura cristalina.
 El hecho de liberarse un e- deja un
“hueco” (partícula ficticia positiva)
en la estructura
cristalina. De esta forma, dentro del
semiconductor encontramos el
electrón libre (e-), pero
también hay un segundo tipo de
portador: el hueco (h+)

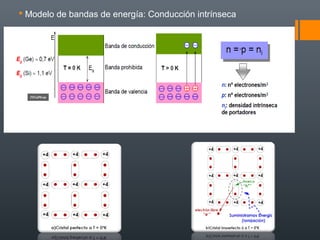

8.  Modelo de bandas de energía: Conducción intrínseca

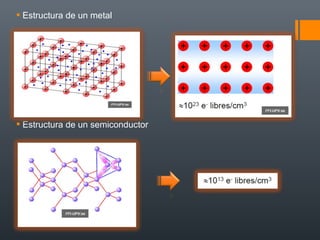

9.  Estructura de un metal
 Estructura de un semiconductor

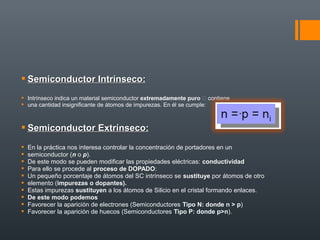

10.  Semiconductor Intrínseco:
 Intrínseco indica un material semiconductor extremadamente puro  contiene
 una cantidad insignificante de átomos de impurezas. En él se cumple:
 Semiconductor Extrínseco:
 En la práctica nos interesa controlar la concentración de portadores en un
 semiconductor (n o p).
 De este modo se pueden modificar las propiedades eléctricas: conductividad
 Para ello se procede al proceso de DOPADO:
 Un pequeño porcentaje de átomos del SC intrínseco se sustituye por átomos de otro
 elemento (impurezas o dopantes).
 Estas impurezas sustituyen a los átomos de Silicio en el cristal formando enlaces.
 De este modo podemos

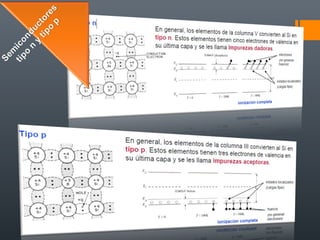

 Favorecer la aparición de electrones (Semiconductores Tipo N: donde n > p)
 Favorecer la aparición de huecos (Semiconductores Tipo P: donde p>n).

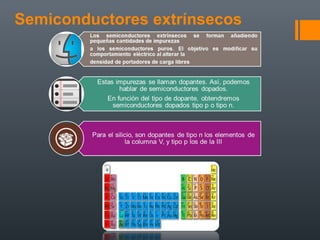

11. Semiconductores extrínsecos

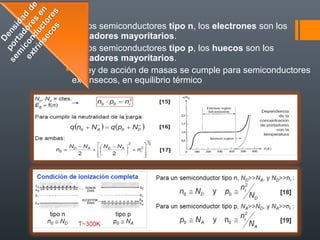

13.  En los semiconductores tipo n, los electrones son los
portadores mayoritarios.
 En los semiconductores tipo p, los huecos son los
portadores mayoritarios.
 La ley de acción de masas se cumple para semiconductores
extrínsecos, en equilibrio térmico

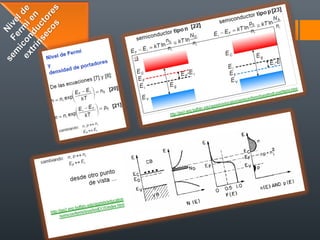

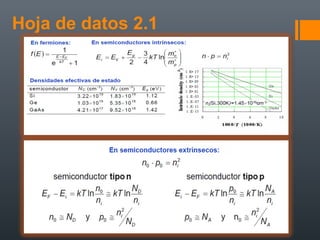

15. Hoja de datos 2.1
