Redes de Computadores

Unidad III Cableado Estructurado.
Semana 05 – 01 Septiembre 2012

Escuela Superior Politécnica Ecológica Amazónica
Se concede permiso para copiar, distribuir y / o modificar este
documento bajo los términos de la GNU Free Documentation
License, Version 1.1 o cualquier versión posterior publicada por
la Free Software Foundation, siempre que su autor original tenga
conocimiento.



• Tiempo Programado: 120 minutos 4

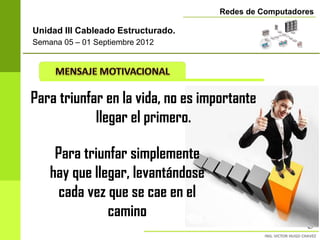

Para triunfar en la vida, no es importante
llegar el primero.

Para triunfar simplemente
hay que llegar, levantándose
cada vez que se cae en el
camino
5



Contenidos Teóricos

5



Contenidos Teóricos

III Cableado
III. Esquema
Estructurado

5

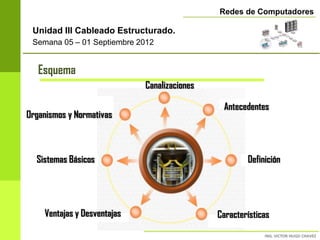

Esquema
Canalizaciones

Antecedentes

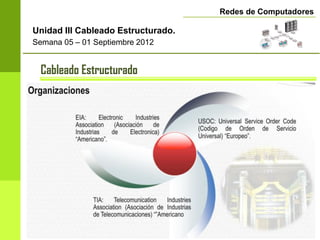

Organismos y Normativas

Sistemas Básicos Definición

Ventajas y Desventajas Características



Cableado Estructurado
Antecedentes

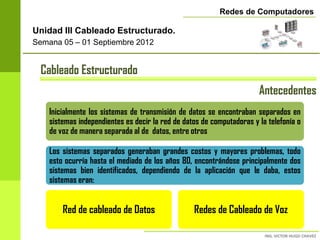

Inicialmente los sistemas de transmisión de datos se encontraban separados en
sistemas independientes es decir la red de datos de computadoras y la telefonía o
de voz de manera separada al de datos, entre otros

Los sistemas separados generaban grandes costos y mayores problemas, todo
esto ocurría hasta el mediado de los años 80, encontrándose principalmente dos
sistemas bien identificados, dependiendo de la aplicación que le daba, estos
sistemas eran:

Red de cableado de Datos Redes de Cableado de Voz

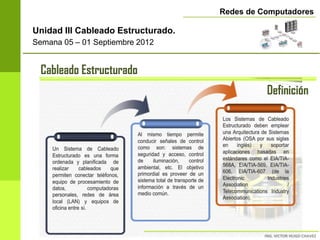

Definición
Evolución de los sistemas de cableado



Definición



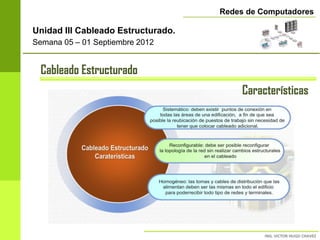

Características



Ventajas y Desventajas

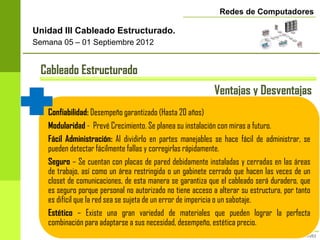

Confiabilidad: Desempeño garantizado (Hasta 20 años)
Modularidad - Prevé Crecimiento. Se planea su instalación con miras a futuro.
Fácil Administración: Al dividirlo en partes manejables se hace fácil de administrar, se
pueden detectar fácilmente fallas y corregirlas rápidamente.
Seguro – Se cuentan con placas de pared debidamente instaladas y cerradas en las áreas
de trabajo, así como un área restringida o un gabinete cerrado que hacen las veces de un
closet de comunicaciones, de esta manera se garantiza que el cableado será duradero, que
es seguro porque personal no autorizado no tiene acceso a alterar su estructura, por tanto
es difícil que la red sea se sujeta de un error de impericia o un sabotaje.
Estético – Existe una gran variedad de materiales que pueden lograr la perfecta
combinación para adaptarse a sus necesidad, desempeño, estética precio.



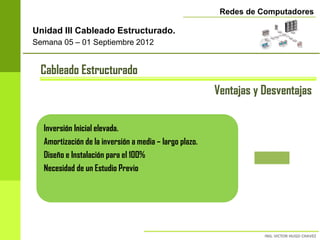

Ventajas y Desventajas

Inversión Inicial elevada.
Amortización de la inversión a media – largo plazo.
Diseño e Instalación para el 100%
Necesidad de un Estudio Previo

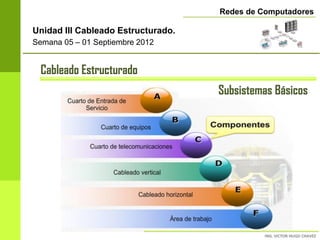

Subsistemas Básicos

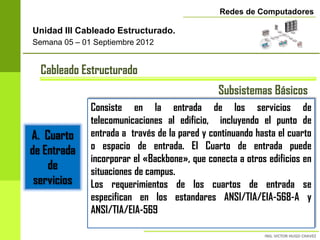

Consiste en la entrada de los servicios de
telecomunicaciones al edificio, incluyendo el punto de
A. Cuarto entrada a través de la pared y continuando hasta el cuarto
de Entrada o espacio de entrada. El Cuarto de entrada puede
incorporar el «Backbone», que conecta a otros edificios en
de situaciones de campus.
servicios Los requerimientos de los cuartos de entrada se
especifican en los estandares ANSI/TIA/EIA-568-A y
ANSI/TIA/EIA-569

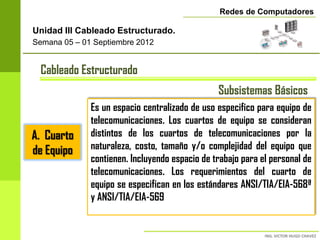

Es un espacio centralizado de uso especifico para equipo de
telecomunicaciones. Los cuartos de equipo se consideran
A. Cuarto distintos de los cuartos de telecomunicaciones por la
de Equipo naturaleza, costo, tamaño y/o complejidad del equipo que
contienen. Incluyendo espacio de trabajo para el personal de
telecomunicaciones. Los requerimientos del cuarto de
equipo se especifican en los estándares ANSI/TIA/EIA-568ª
y ANSI/TIA/EIA-569

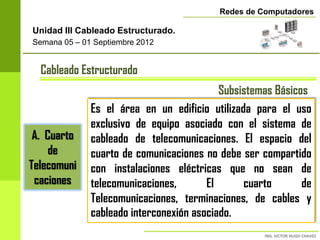

Es el área en un edificio utilizada para el uso
exclusivo de equipo asociado con el sistema de
A. Cuarto cableado de telecomunicaciones. El espacio del
de cuarto de comunicaciones no debe ser compartido
Telecomuni con instalaciones eléctricas que no sean de
caciones telecomunicaciones, El cuarto de
Telecomunicaciones, terminaciones, de cables y
cableado interconexión asociado.



• Cableado Horizontal Cableado Vertical, Medular, Backbone
– Area de Trabajo Intraedificio
– Cuarto de Telecomunicaciones Interedificio
• Marcos de Conexión
TIA/EIA ISO/IEC
HC: Horizontal Cross-Connect FD: Floor Distribuitor
MC: Main Cross-Connect CD: Campus Distribuitor
IC: Intermediate Cross-Connect BD: Building Distribuitor
TO: Telecomunications Outlet TO: Telecomunications Outlet
TP: Transition Point TP: Transition Point
CP: Consolidation Point



CABLEADO VERTICAL, MEDULAR O BACKBONE Subsistemas Básicos

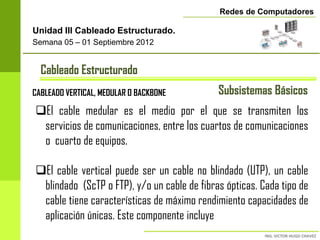

El cable medular es el medio por el que se transmiten los
servicios de comunicaciones, entre los cuartos de comunicaciones
o cuarto de equipos.

El cable vertical puede ser un cable no blindado (UTP), un cable
blindado (ScTP o FTP), y/o un cable de fibras ópticas. Cada tipo de
cable tiene características de máximo rendimiento capacidades de
aplicación únicas. Este componente incluye



CABLEADO VERTICAL, MEDULAR O BACKBONE Subsistemas Básicos

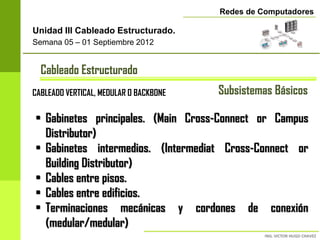

• Gabinetes principales. (Main Cross-Connect or Campus
Distributor)
• Gabinetes intermedios. (Intermediat Cross-Connect or
Building Distributor)
• Cables entre pisos.
• Cables entre edificios.
• Terminaciones mecánicas y cordones de conexión
(medular/medular)

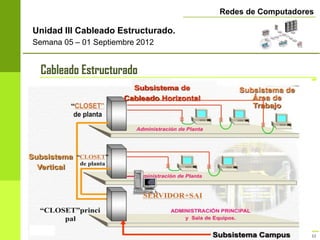

Cableado Vertical
INTRAedificio

HC HC

Cableado Vertical
INTERedificio

MC IC
Cableado Horizontal

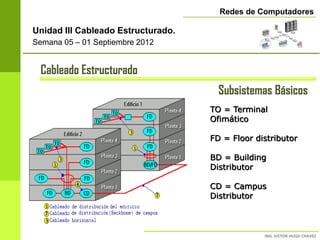

TO = Terminal
Ofimático

FD = Floor distributor

BD = Building
Distributor

CD = Campus
Distributor

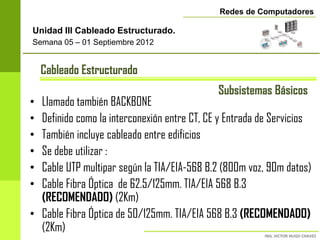

• Llamado también BACKBONE
• Definido como la interconexión entre CT, CE y Entrada de Servicios
• También incluye cableado entre edificios
• Se debe utilizar :
• Cable UTP multipar según la TIA/EIA-568 B.2 (800m voz, 90m datos)
• Cable Fibra Óptica de 62.5/125mm. TIA/EIA 568 B.3
(RECOMENDADO) (2Km)
• Cable Fibra Óptica de 50/125mm. TIA/EIA 568 B.3 (RECOMENDADO)
(2Km)

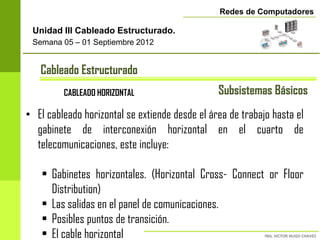

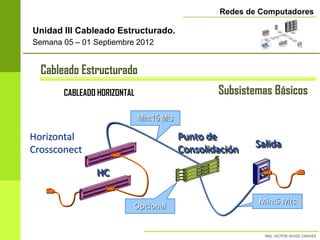

CABLEADO HORIZONTAL Subsistemas Básicos

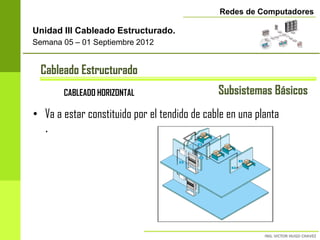

• Va a estar constituido por el tendido de cable en una planta
.



• El cableado horizontal se extiende desde el área de trabajo hasta el
gabinete de interconexión horizontal en el cuarto de
telecomunicaciones, este incluye:

• Gabinetes horizontales. (Horizontal Cross- Connect or Floor
Distribution)
• Las salidas en el panel de comunicaciones.
• Posibles puntos de transición.
• El cable horizontal

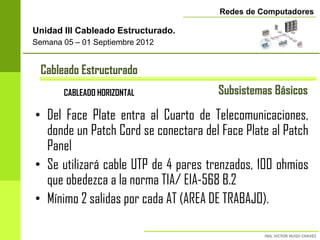

• Del Face Plate entra al Cuarto de Telecomunicaciones,
donde un Patch Cord se conectara del Face Plate al Patch
Panel
• Se utilizará cable UTP de 4 pares trenzados, 100 ohmios
que obedezca a la norma TIA/ EIA-568 B.2
• Mínimo 2 salidas por cada AT (AREA DE TRABAJO).

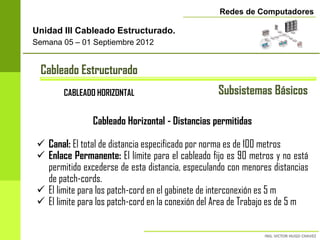

Cableado Horizontal - Distancias permitidas

 Canal: El total de distancia especificado por norma es de 100 metros
 Enlace Permanente: El límite para el cableado fijo es 90 metros y no está
permitido excederse de esta distancia, especulando con menores distancias
de patch-cords.
 El limite para los patch-cord en el gabinete de interconexión es 5 m
 El limite para los patch-cord en la conexión del Area de Trabajo es de 5 m




Min:15 Mts

Horizontal Punto de
Salida
Crossconect Consolidación

HC

Min:5 Mts
Opcional

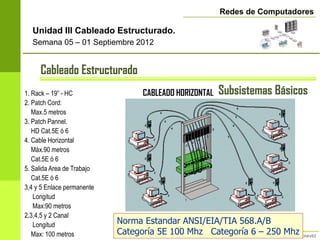

1. Rack – 19” - HC CABLEADO HORIZONTAL Subsistemas Básicos
2. Patch Cord:
Max.5 metros
3. Patch Pannel.
HD Cat.5E ó 6
4. Cable Horizontal
Máx.90 metros
Cat.5E ó 6
5. Salida Area de Trabajo
Cat.5E ó 6
3,4 y 5 Enlace permanente
Longitud
Max:90 metros
2,3,4,5 y 2 Canal
Longitud Norma Estandar ANSI/EIA/TIA 568.A/B
Max: 100 metros Categoría 5E 100 Mhz Categoría 6 – 250 Mhz



• Categorías de componentes: Categoría 6
– Se recomienda solo una categoría
Categoría 5E
Categoría 6

HC

Categoría 5

Categoría 6
Categoría 3

La categoría de este sistema es = 3 (Menor categoría)

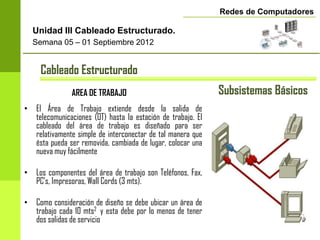

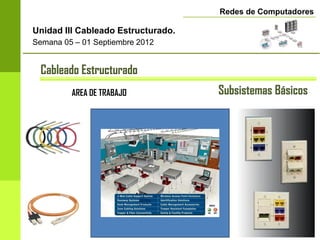

AREA DE TRABAJO Subsistemas Básicos
• El Área de Trabajo extiende desde la salida de
telecomunicaciones (OT) hasta la estación de trabajo. El
cableado del área de trabajo es diseñado para ser
relativamente simple de interconectar de tal manera que
ésta pueda ser removida, cambiada de lugar, colocar una
nueva muy fácilmente

• Los componentes del área de trabajo son Teléfonos, Fax,
PC’s, Impresoras, Wall Cords (3 mts).

• Como consideración de diseño se debe ubicar un área de
trabajo cada 10 mts2 y esta debe por lo menos de tener
dos salidas de servicio



AREA DE TRABAJO Subsistemas Básicos

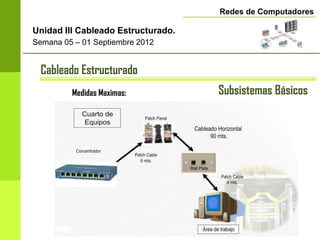

Medidas Maximas: Subsistemas Básicos

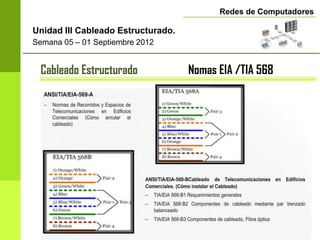

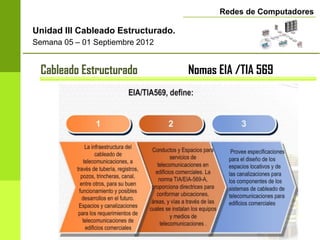

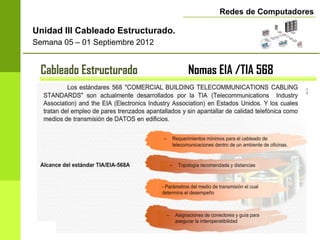

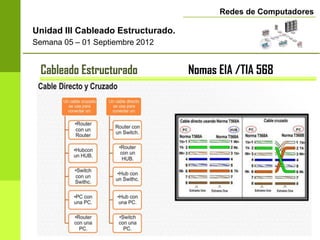

Cableado Estructurado Nomas EIA /TIA 568
Medidas Maximas: Subsistemas Básicos

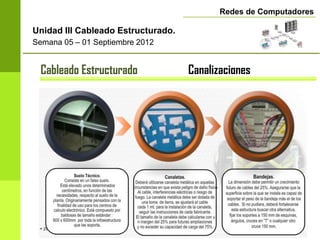

Cableado Estructurado Canalizaciones

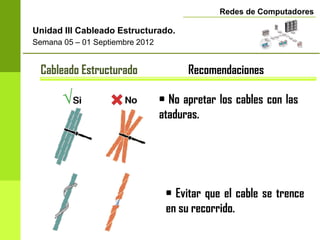

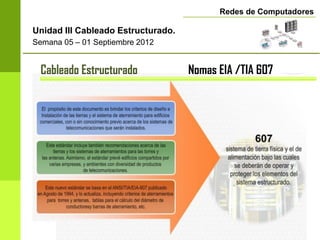

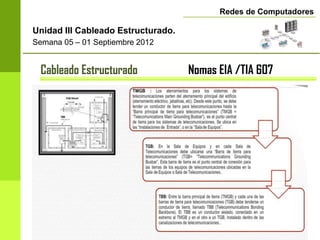

Cableado Estructurado Recomendaciones

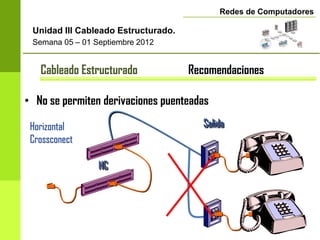

• No se permiten derivaciones puenteadas

Horizontal Salida
Crossconect

HC

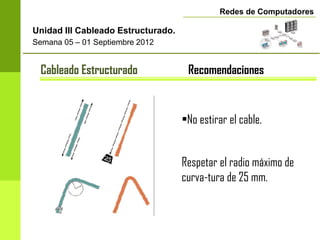

• No apretar los cables con las
ataduras.

• Evitar que el cable se trence
en su recorrido.




•No estirar el cable.

Respetar el radio máximo de
curva-tura de 25 mm.
