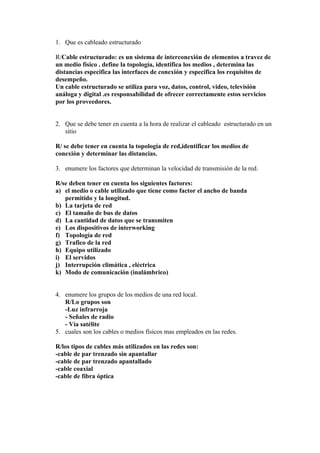

1. 1. Que es cableado estructurado
R/Cable estructurado: es un sistema de interconexión de elementos a travez de
un medio físico . define la topología, identifica los medios , determina las
distancias especifica las interfaces de conexión y especifica los requisitos de
desempeño.
Un cable estructurado se utiliza para voz, datos, control, video, televisión
análoga y digital .es responsabilidad de ofrecer correctamente estos servicios
por los proveedores.
2. Que se debe tener en cuenta a la hora de realizar el cableado estructurado en un
sitio
R/ se debe tener en cuenta la topología de red,identificar los medios de
conexión y determinar las distancias.
3. enumere los factores que determinan la velocidad de transmisión de la red.
R/se deben tener en cuenta los siguientes factores:
a) el medio o cable utilizado que tiene como factor el ancho de banda
permitido y la longitud.
b) La tarjeta de red
c) El tamaño de bus de datos
d) La cantidad de datos que se transmiten
e) Los dispositivos de interworking
f) Topología de red
g) Trafico de la red
h) Equipo utilizado
i) El servidos
j) Interrupción climática , eléctrica
k) Modo de comunicación (inalámbrico)
4. enumere los grupos de los medios de una red local.
R/Lo grupos son
-Luz infrarroja
- Señales de radio
- Vía satélite
5. cuales son los cables o medios físicos mas empleados en las redes.
R/los tipos de cables más utilizados en las redes son:
-cable de par trenzado sin apantallar
-cable de par trenzado apantallado
-cable coaxial
-cable de fibra óptica

2. 6. define cable coaxial.
R/Cable coaxial: consiste en un núcleo de cobre rodeado por una capa aislante.
A su vez, esta capa esta rodeada por una malla metálica que ayuda a bloquear
las interferencias; este conjunto de cables esta envuelto en una capa protectora.
Le pueden afectar las intervenciones externas, por lo que ha de estar
apantallado para reducirlas. Emite señales que pueden detectarse fuera de la
red.
7. cual es la velocidad de transmisión del cable coaxial y de que depende esta
velocidad.
R/la velocidad de transmisión suele ser alta, de hasta 100 Mbits/seg; pero hay
que tener en cuenta que a mayor velocidad de transmisión, menor distancia
podemos cubrir, ya que el periodo de la señal es menor, y por tanto se atenua
antes.
8. enumere la nomenclatura de los cables ETHERNET y copia el cuadro que indica
las velocidades y la nomenclatura.
R/- La primera indica la velocidad en Mbite/seg
- La segunda indica si la transmisión es en banda base (base) o en banda
ancha (Broad).
- La tercera los metro de segmento multiplicados por 100
Cable Características
Cable coaxial grueso
10-base-5 Velocidad de transmicion:10Mb/seg
Segmento: Máximo de 500 Mts
Cable coaxial fino
10-base-2 Velocidad de transmisión: 10 Mb/Seg
Segmento: Máximo de 185Mts
Cable coaxial
10-broad-36 Velocidad de transmisión: 10Mb/Seg
Segmento: Máximo 3600Mts
Fast Ethernet
10-base-x Velocidad de Transmisión: 100Mb/Seg

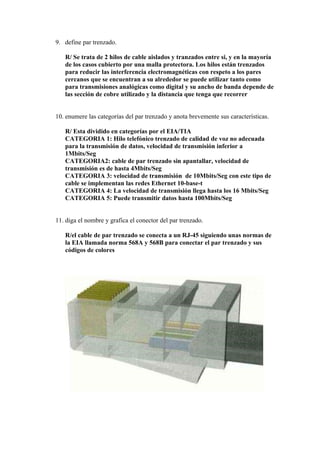

3. 9. define par trenzado.
R/ Se trata de 2 hilos de cable aislados y tranzados entre si, y en la mayoría
de los casos cubierto por una malla protectora. Los hilos están trenzados
para reducir las interferencia electromagnéticas con respeto a los pares
cercanos que se encuentran a su alrededor se puede utilizar tanto como
para transmisiones analógicas como digital y su ancho de banda depende de
las sección de cobre utilizado y la distancia que tenga que recorrer
10. enumere las categorías del par trenzado y anota brevemente sus características.
R/ Esta dividido en categorías por el EIA/TIA
CATEGORIA 1: Hilo telefónico trenzado de calidad de voz no adecuada
para la transmisión de datos, velocidad de transmisión inferior a
1Mbits/Seg
CATEGORIA2: cable de par trenzado sin apantallar, velocidad de
transmisión es de hasta 4Mbits/Seg
CATEGORIA 3: velocidad de transmisión de 10Mbits/Seg con este tipo de
cable se implementan las redes Ethernet 10-base-t
CATEGORIA 4: La velocidad de transmisión llega hasta los 16 Mbits/Seg
CATEGORIA 5: Puede transmitir datos hasta 100Mbits/Seg
11. diga el nombre y grafica el conector del par trenzado.
R/el cable de par trenzado se conecta a un RJ-45 siguiendo unas normas de
la EIA llamada norma 568A y 568B para conectar el par trenzado y sus
códigos de colores

4. 12. diga las normas 568-A y 568-B para conectar el par trenzado y sus códigos de
colores, TIA (Telecomunications industry associations) y la EIA (asociación de
la industria electrónica)
R/
NORMA 568A
1.Blando-Verde
2.Verde
3.Blanco –Naranja
4. Azul
5.Blanco –Azul
6.Naranja
7. Blanco –Marrón
8. Marrón
NORMA 568B
1.Blanco –Naranja
2.Naranja
3. Blanco –Verde
4. Azul
5. Blanco- Azul
6. Verde
7.Blanco –Marrón
8.Marron
A) Especifica un sistema de cableado genérico
B) Respalda un ambiente de producto y vencedores multimples
C) Independiente de aplicaciones
D) Establece requisitos de funcionamiento
E) Especifica requisitos de componentes
F) Especifica distancia de cableado
G) Especifica configuraciones de tomas / conectores
H) Especifica topología
13. diga las ventajas y desventajas de la norma 568-A y 568-B
R/Ventajas 568A
Flexibilidad, reduce fallas, asegura compatibilidad de tecnologías, traslados,
adiciones y cambios rápidos.
DESVENTAJAS
Costoso, personal calificado, herramienta adecuada, equipo de prueba
sofisticado, capacitación

5. 14. dibuja el cable de par trenzado con sus respectivos colores.
R/
15. define fibra óptica.
R/ es un medio de transmisión de luz que consiste básicamente en dos
cilindros coaxiales de vidrio tranparente y de decímetros muy pequeños.
El cilindro interior se denomina núcleo y el interior se denomina en
envoltura, siendo el índice de refracción del núcleo algo mayor que el de la
envoltura en la superficie de separación entre el núcleo y la envoltura se
produce el fenómeno del reflexión total de luz, al pasar este de medio a otro
que tiene un índice de refracción mas pequeño como consecuencia de esta
estructura óptica todo los rayos de luz que se reflejan totalmente en dichas
superficie se transmite guiados a lo largo del núcleo de la fibra.
La velocidad de transmisión es muy alta 10Mbts/Seg siendo en algunas
instalaciones especiales de hasta 500Mbts/Seg y no resulta afectado por
interferencias
16. enumera las diferentes características que tiene la fibra óptica en las
comunicaciones y telecomunicaciones.
R/- conexiones locales entre ordenadores y periféricos o equipos de control
y mediciones
-interconexiones de ordenadores y terminales mediante enlaces dedicados
de fibra óptica
-enlace de fibra óptica de larga distancia y gran capacidad
- mayor velocidad de transmisión. La señales recorren los cables de fibra
Óptica a la velocidad de la luz. Mientras la señales eléctricas recorren los
Cables a una velocidad entre 50 y 80 según el tipo de cable
-inmunidad total ante interferencias electromagnéticas, la fibra óptica no
produce ningún tipo de interferencia electromagnética y no afectada por
rayos o pulsos electromagnéticos.
-no existe problemas de retorno de tierra
-la atenuación aumenta con la distancia mas lentamente que en el caso de
los cabes eléctricos permite mayor distancia entre repetidores
-no existe riesgo de cortacircuitos o daños de origen eléctrico

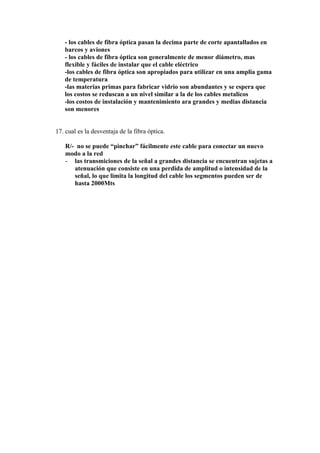

6. - los cables de fibra óptica pasan la decima parte de corte apantallados en
barcos y aviones
- los cables de fibra óptica son generalmente de menor diámetro, mas
flexible y fáciles de instalar que el cable eléctrico
-los cables de fibra óptica son apropiados para utilizar en una amplia gama
de temperatura
-las materias primas para fabricar vidrio son abundantes y se espera que
los costos se reduscan a un nivel similar a la de los cables metalicos
-los costos de instalación y mantenimiento ara grandes y medias distancia
son menores
17. cual es la desventaja de la fibra óptica.
R/- no se puede “pinchar” fácilmente este cable para conectar un nuevo
modo a la red
- las transmiciones de la señal a grandes distancia se encuentran sujetas a
atenuación que consiste en una perdida de amplitud o intensidad de la
señal, lo que limita la longitud del cable los segmentos pueden ser de
hasta 2000Mts
