1. PRÁCTICA 1.2. LINUX: SERVIDOR DHCP
Nombre: Javier Martin Rivero
1.
Comprueba que si no hay servidor DHCP, qué IP tomaría un cliente Linux. ¿Cómo
se llama dicho proceso?
El proceso se llama AVAHI, es un proceso interno de linux que cuando detecta que el servidor
dhcp no le esta dando direccion se activa automaticamente el demonio de avahi y le asigna una ip.
Avahi permite detectar automáticamente los recursos de una red local y conectarse a ella.
Se ocupa de:
• asignar automáticamente una dirección IP incluso sin presencia de un servidor DHCP
• hacer la función de DNS (cada máquina es accesible con el nombre nombreMaquina.local)
• hacer una lista de los servicios y acceder a ellos fácilmente (las máquinas de la red local
son informadas de la llegada o salida de un servicio).
Para que funcione la denominada red local o interna avahi, colocamos el adaptador de red de
nuestra maquina ubuntu 12.04 desktop en host-only, luego en el apartado Virtual Network Editor
nos aseguramos que el DHCP de Vmware esta deshabilitado, porque al configurar la red en dchp y
reiniciar el servicio de red coge una ip dinamica que le sirve el vmware.

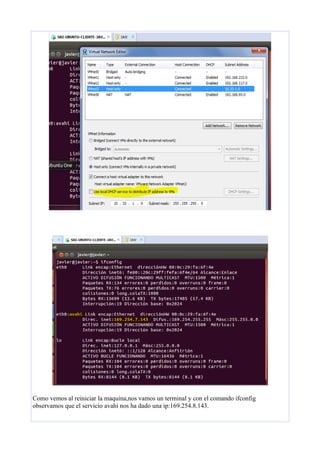

2. Como vemos al reiniciar la maquina,nos vamos un terminal y con el comando ifconfig
observamos que el servicio avahi nos ha dado una ip:169.254.8.143.

3. 2.
Indica los pasos para la instalación de la herramienta gráfica webmin y luego
muestra cómo lo has usado para realizar una configuración del servidor DHCP dentro de
tu esquema de red.
•
•
•
•
•
Nombre: aula22.
Rango de direcciones IP: 10.33.1.50 – 10.33.1.175.
Máscara: 255.255.255.0.
Puerta de enlace: 10.33.1.1
DNS.8.8.8.8
http://www.webmin.com/deb.html

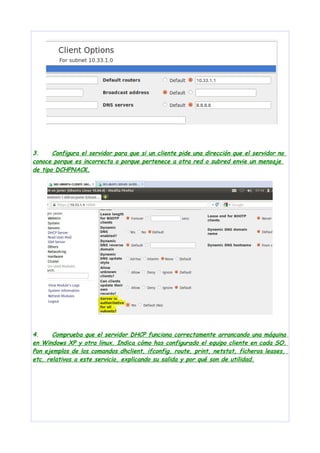

5. 3.
Configura el servidor para que si un cliente pide una dirección que el servidor no
conoce porque es incorrecta o porque pertenece a otra red o subred envie un mensaje
de tipo DCHPNACK.
4.
Comprueba que el servidor DHCP funciona correctamente arrancando una máquina
en Windows XP y otra linux. Indica cómo has configurado el equipo cliente en cada SO.
Pon ejemplos de los comandos dhclient, ifconfig, route, print, netstat, ficheros leases,
etc. relativos a este servicio, explicando su salida y por qué son de utilidad.

7. Comando DHCLIENT

8. Dhclient -V: Te muestra un registro de la configuracion del servicio dhcp.
Dhclient -r: Libera la dirrecion ip concedida al cliente.

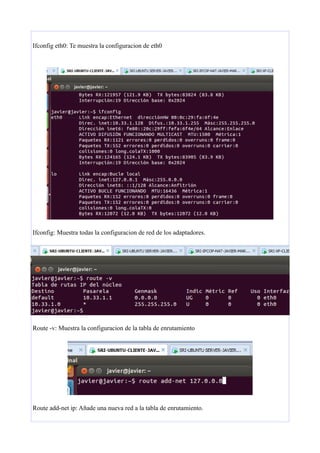

9. Ifconfig eth0: Te muestra la configuracion de eth0
Ifconfig: Muestra todas la configuracion de red de los adaptadores.
Route -v: Muestra la configuracion de la tabla de enrutamiento
Route add-net ip: Añade una nueva red a la tabla de enrutamiento.

10. Route print: Te muestra impreso la configuracion de la tabla de enrutamiento
netstat -plut: Muestra todos los puertos abierto del sistema.
5.

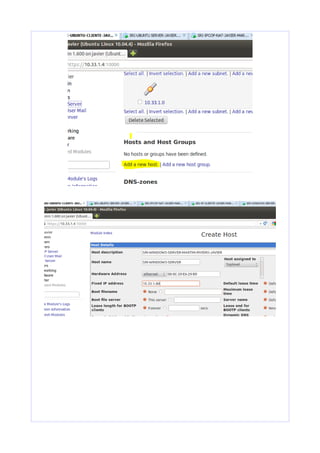

Configura el servidor para reservar la dirección 10.33.1.80 para el equipo SRIWindowsServer.

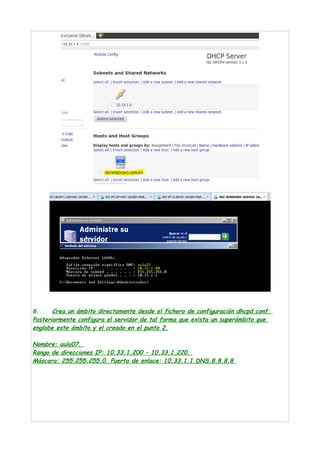

12. 6.
Crea un ámbito directamente desde el fichero de configuración dhcpd.conf.
Posteriormente configura el servidor de tal forma que exista un superámbito que
englobe este ámbito y el creado en el punto 2.
Nombre: aula07.
Rango de direcciones IP: 10.33.1.200 – 10.33.1.220.
Máscara: 255.255.255.0. Puerta de enlace: 10.33.1.1 DNS.8.8.8.8

13. 7. Elabora la documentación de un esquema de red donde haya un único servidor DHCP
con S.O. Linux de dos redes diferentes. Una está en un lado de tu enrutador NAT en
el ámbito de los equipos Linux(10.33.1.0/24), que será donde esté también el servidor
DHCP(Ubuntu Servidor) que le dará servicio a ambas redes y la otra red al otro lado
en el ámbito de los equipos Windows(192.168.100.0/24). La primera subred pertenece
al dominio linux.net y la segunda windows.net. De cada subred están reservadas las 10
primeras IP’s y además haz reserva para una impresora en una subred y en la otra
para un equipo concreto. Para lograrlo tendrás que hacer que tu NAT sea también un
agente de retransmisión DHCP. Muestra gráficamente el esquema de red, especifica
IP’s, pasos para lograr que funcione y finalmente el resultado en los clientes DHCP.

14. Configuracion en el Ubuntu Server NAT

16. Configuracion en Ubuntu Server

18. Clientes Ubuntu Desktop y Windows Xp

19. 8. PFSENSE. Configura para que te provea de salida a internet y además sea servidor
dhcp de tu red virtual.

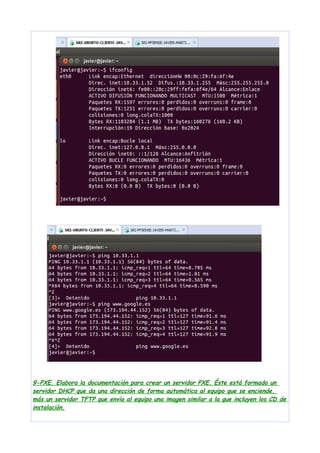

21. 9-PXE. Elabora la documentación para crear un servidor PXE. Éste está formado un
servidor DHCP que da una dirección de forma automática al equipo que se enciende,
más un servidor TFTP que envía al equipo una imagen similar a la que incluyen los CD de
instalación.

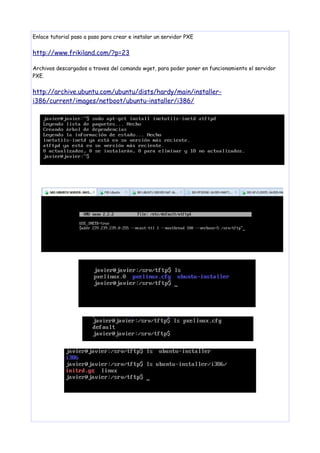

22. Enlace tutorial paso a paso para crear e instalar un servidor PXE
http://www.frikiland.com/?p=23
Archivos descargados a traves del comando wget, para poder poner en funcionamiento el servidor
PXE.
http://archive.ubuntu.com/ubuntu/dists/hardy/main/installeri386/current/images/netboot/ubuntu-installer/i386/

24. 10. Prueba a tener dos servidores DCHP en tu misma red, explica qué sucede.
Al tener encendido el servidor dhcp de ubuntu server y el de pfsense, he llegado a la conclusion
que el ubuntu cliente recibe ip del servidor mas proximo que empiece a mandar ips.
