1. Herramientas administrativas de red
en diferentes Sistemas operativos
GESTIÓN DE REDES DE DATOS
SERVICIO NACIONAL DE APRENDIZAJE
DIEGO LEON GIL BARRIENTOS
Ficha: 464327

2. 1
Preguntas:

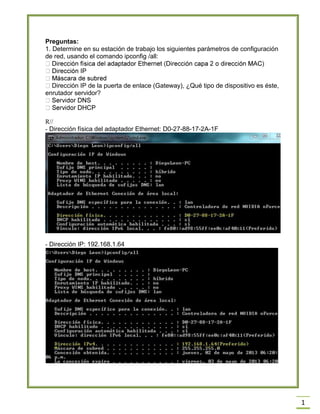

1. Determine en su estación de trabajo los siguientes parámetros de configuración
de red, usando el comando ipconfig /all:
Dirección IP de la puerta de enlace (Gateway), ¿Qué tipo de dispositivo es éste,
enrutador servidor?
R//
- Dirección física del adaptador Ethernet: D0-27-88-17-2A-1F
- Dirección IP: 192.168.1.64

3. 2

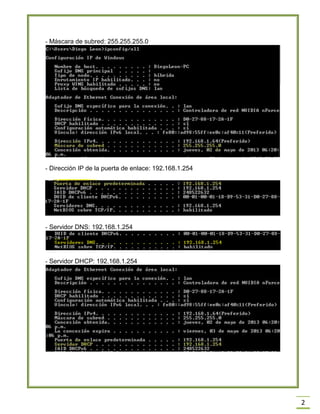

- Máscara de subred: 255.255.255.0
- Dirección IP de la puerta de enlace: 192.168.1.254
- Servidor DNS: 192.168.1.254
- Servidor DHCP: 192.168.1.254

4. 3
2. ¿Qué parámetros variaron a diferencia de los obtenidos en la pregunta a?
No Hubo Cambio por que no se utilizó el comando “reléase” ni se desconectó el
modem por lo tanto el sistema otorgó la misma dirección IPV4.

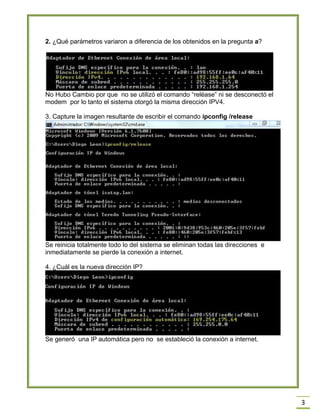

3. Capture la imagen resultante de escribir el comando ipconfig /release
Se reinicia totalmente todo lo del sistema se eliminan todas las direcciones e
inmediatamente se pierde la conexión a internet.
4. ¿Cuál es la nueva dirección IP?
Se generó una IP automática pero no se estableció la conexión a internet.

5. 4

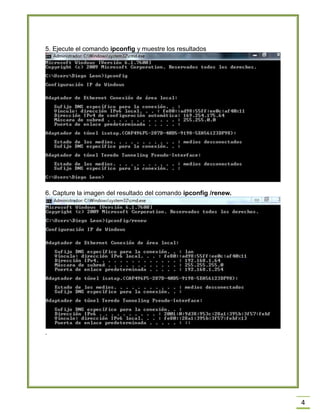

5. Ejecute el comando ipconfig y muestre los resultados
6. Capture la imagen del resultado del comando ipconfig /renew.
.

6. 5

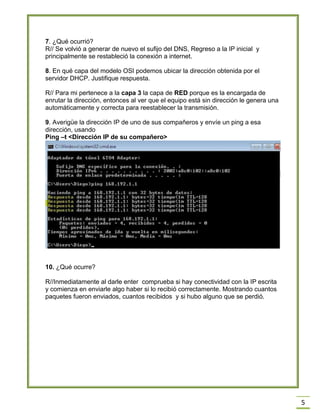

7. ¿Qué ocurrió?
R// Se volvió a generar de nuevo el sufijo del DNS, Regreso a la IP inicial y
principalmente se restableció la conexión a internet.
8. En qué capa del modelo OSI podemos ubicar la dirección obtenida por el
servidor DHCP. Justifique respuesta.
R// Para mi pertenece a la capa 3 la capa de RED porque es la encargada de
enrutar la dirección, entonces al ver que el equipo está sin dirección le genera una
automáticamente y correcta para reestablecer la transmisión.
9. Averigüe la dirección IP de uno de sus compañeros y envíe un ping a esa
dirección, usando
Ping –t <Dirección IP de su compañero>
10. ¿Qué ocurre?
R//Inmediatamente al darle enter comprueba si hay conectividad con la IP escrita
y comienza en enviarle algo haber si lo recibió correctamente. Mostrando cuantos
paquetes fueron enviados, cuantos recibidos y si hubo alguno que se perdió.

7. 6

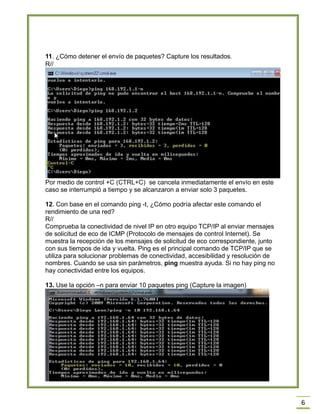

11. ¿Cómo detener el envío de paquetes? Capture los resultados.
R//
Por medio de control +C (CTRL+C) se cancela inmediatamente el envío en este
caso se interrumpió a tiempo y se alcanzaron a enviar solo 3 paquetes.
12. Con base en el comando ping -t, ¿Cómo podría afectar este comando el
rendimiento de una red?
R//
Comprueba la conectividad de nivel IP en otro equipo TCP/IP al enviar mensajes
de solicitud de eco de ICMP (Protocolo de mensajes de control Internet). Se
muestra la recepción de los mensajes de solicitud de eco correspondiente, junto
con sus tiempos de ida y vuelta. Ping es el principal comando de TCP/IP que se
utiliza para solucionar problemas de conectividad, accesibilidad y resolución de
nombres. Cuando se usa sin parámetros, ping muestra ayuda. Si no hay ping no
hay conectividad entre los equipos.
13. Use la opción –n para enviar 10 paquetes ping (Capture la imagen)

8. 7

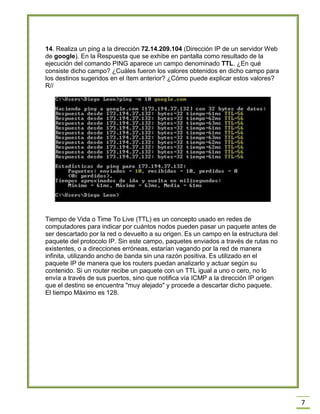

14. Realiza un ping a la dirección 72.14.209.104 (Dirección IP de un servidor Web
de google). En la Respuesta que se exhibe en pantalla como resultado de la
ejecución del comando PING aparece un campo denominado TTL. ¿En qué
consiste dicho campo? ¿Cuáles fueron los valores obtenidos en dicho campo para
los destinos sugeridos en el ítem anterior? ¿Cómo puede explicar estos valores?
R//
Tiempo de Vida o Time To Live (TTL) es un concepto usado en redes de
computadores para indicar por cuántos nodos pueden pasar un paquete antes de
ser descartado por la red o devuelto a su origen. Es un campo en la estructura del
paquete del protocolo IP. Sin este campo, paquetes enviados a través de rutas no
existentes, o a direcciones erróneas, estarían vagando por la red de manera
infinita, utilizando ancho de banda sin una razón positiva. Es utilizado en el
paquete IP de manera que los routers puedan analizarlo y actuar según su
contenido. Si un router recibe un paquete con un TTL igual a uno o cero, no lo
envía a través de sus puertos, sino que notifica vía ICMP a la dirección IP origen
que el destino se encuentra "muy alejado" y procede a descartar dicho paquete.
El tiempo Máximo es 128.

9. 8
15. Ejecuta el comando tracert para los mismos destinos del numeral b. y anota el
número de saltos y el nombre y dirección IP de los routers que se atraviesan.
Incluye también la dirección IP de la máquina destino.
R//
La ejecución de dicho proceso tuvo en total: 8 Saltos
La IP del destinatario en este caso fue la búsqueda y conexión con la wiki,
es.wiki.org.
Salto 1: dsldevice.lan 192.168.1.254
Salto2: 200.13.248.128
Salto3: 200.13.248.6
Salto 4: 190.240.116.58
Salto 5: xe-0-1-0.mia10.ip4.tinet.net 77.67.78.209
Salto6: xe-4-3-0.was10.ip4.tinet.net 89.149.186.238
Salto 7: xe-5-3-1.cr2-eqiad.wikimedia.org 200.80.154.225
Salto 8: Wikipedia-Ib.eqiad.wikimedia.org 200.80.154.225
16. ¿Qué tipo de dirección IP tiene cada uno de los enrutadores por los que pasa
el paquete, clase A, B, C ó D?
R//
Salto 1: Clase C
Salto 2: Clase C
Salto 3: Clase C
Salto 4: Clase B
Salto 5: Clase A
Salto 6: Clase A
Salto 7: Clase C
Salto 8: Clase C

10. 9
Clase A:
En esta clase se reserva el primer grupo a la identificación de la red, quedando los
tres siguientes para identificar los diferentes host. Los rangos de esta clase están
comprendidos entre 1.0.0.0 y 127.255.255.255. Actualmente la ICANN asigna
redes de este grupo a gobiernos de todo el mundo, aunque hay algunas grandes
empresas que tienen asignadas IP's de esta clase.
Clase B:
En esta clase se reservan los dos primeros grupos a la identificación de la red,
quedando los dos siguientes para identificar los diferentes host. Los rangos de
esta clase están comprendidos entre 128.0.0.0 y 191.255.255.255. Actualmente la
ICANN asigna redes de este grupo a grandes y medianas empresas.
Clase C:
En esta clase se reservan los tres primeros grupos a la identificación de la red,
quedando el último para identificar los diferentes hosts. Los rangos de esta clase
están comprendidos entre 192.0.0.0 y 223.255.255.255. Actualmente la ICANN
asigna redes de este grupo a aquellos que lo solicitan.
La dirección Clase D se creó para permitir multicast en una dirección IP. Una
dirección multicast es una
dirección exclusiva de red que dirige los paquetes con esa dirección destino hacia
grupos predefinidos de direcciones IP. Por lo tanto, una sola estación puede
transmitir de forma simultánea una sola corriente de
datos a múltiples receptores.

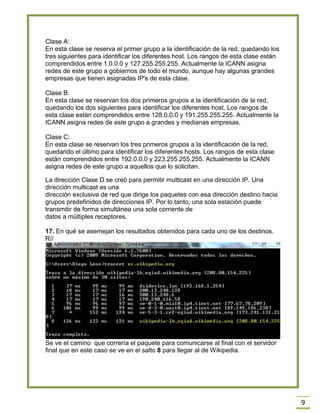

17. En qué se asemejan los resultados obtenidos para cada uno de los destinos.
R//
Se ve el camino que correría el paquete para comunicarse al final con el servidor
final que en este caso se ve en el salto 8 para llegar al de Wikipedia.

11. 10
18. ¿En qué consiste el comando PATHPING? ¿Cuáles son sus modificadores?
Mediante un ejemplo exhiba la forma de operación de dicho comando.
R//
Proporciona información acerca de la latencia de red y la pérdida de red en los
repetidores intermedio entre una fuente y su destino. Pathping envía varios mensajes de
solicitud de eco a cada enrutador entre un origen y de destino durante un período de
tiempo y, a continuación, calcula los resultados a partir de los paquetes de regresar de
cada router. Debido a que Pathping muestra el grado de pérdida de paquetes en cualquier
router o enlace, puede determinar que router o subredes podrían estar teniendo
problemas de red. Pathping realiza el equivalente del comando tracert mediante la
identificación de los routers que están en el camino. A continuación, envía ping
periódicamente a todos los enrutadores (router) en un período determinado y calcula
estadísticas basadas en el número de regresar de cada uno. Usado sin parámetros,
pathping muestra ayuda.
Este es solo al ejecutar el comando PATHPING, dice las opciones y las
subdivisiones de dicho comando.

12. 11

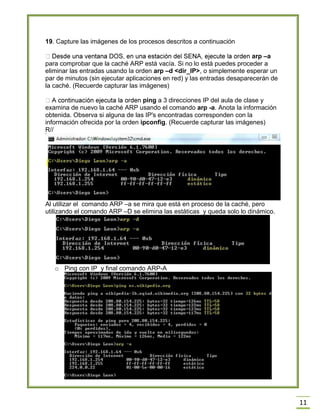

19. Capture las imágenes de los procesos descritos a continuación
arp –a
para comprobar que la caché ARP está vacía. Si no lo está puedes proceder a
eliminar las entradas usando la orden arp –d <dir_IP>, o simplemente esperar un
par de minutos (sin ejecutar aplicaciones en red) y las entradas desaparecerán de
la caché. (Recuerde capturar las imágenes)
ping a 3 direcciones IP del aula de clase y
examina de nuevo la caché ARP usando el comando arp -a. Anota la información
obtenida. Observa si alguna de las IP's encontradas corresponden con la
información ofrecida por la orden ipconfig. (Recuerde capturar las imágenes)
R//
Al utilizar el comando ARP –a se mira que está en proceso de la caché, pero
utilizando el comando ARP –D se elimina las estáticas y queda solo lo dinámico.
o Ping con IP y final comando ARP-A

13. 12

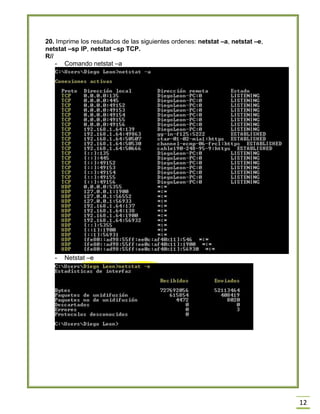

20. Imprime los resultados de las siguientes ordenes: netstat –a, netstat –e,
netstat –sp IP, netstat –sp TCP.
R//
- Comando netstat –a
- Netstat –e

14. 13

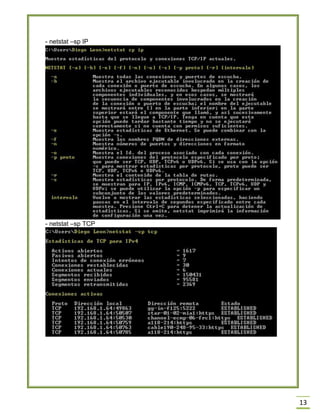

- netstat –sp IP
- netstat –sp TCP

15. 14
21. ¿Qué es un puerto o socket TCP/IP y para qué sirven?
R//
Socket designa un concepto abstracto por el cual dos programas (posiblemente
situados en computadoras distintas) pueden intercambiar cualquier flujo de datos,
generalmente de manera fiable y ordenada.
El término socket es también usado como el nombre de una interfaz de
programación de aplicaciones (API) para la familia de protocolos de
Internet TCP/IP, provista usualmente por el sistema operativo.
Los sockets de Internet constituyen el mecanismo para la entrega de paquetes de
datos provenientes de la tarjeta de red a los procesos o hilos apropiados.
Un socket queda definido por un par de direcciones IP local y remota,
un protocolo de transporte y un par de números de puerto local y remoto.
Para que dos programas puedan comunicarse entre sí es necesario que se
cumplan ciertos requisitos:
 Que un programa sea capaz de localizar al otro.
 Que ambos programas sean capaces de intercambiarse cualquier secuencia
de octetos, es decir, datos relevantes a su finalidad.
Para ello son necesarios los dos recursos que originan el concepto de socket:
-Un par de direcciones del protocolo de red (dirección IP, si se utiliza el
protocolo TCP/IP), que identifican la computadora de origen y la remota.
-Un par de números de puerto, que identifican a un programa dentro de cada
computadora.
Los sockets permiten implementar una arquitectura cliente-servidor. La
comunicación debe ser iniciada por uno de los programas que se denomina
programa "cliente". El segundo programa espera a que otro inicie la comunicación,
por este motivo se denomina programa "servidor".

16. 15

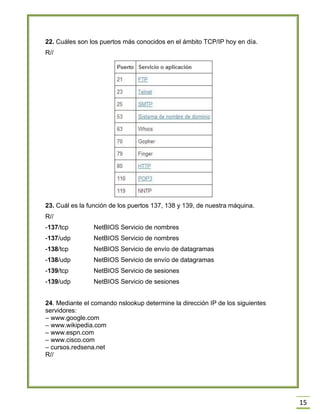

22. Cuáles son los puertos más conocidos en el ámbito TCP/IP hoy en día.
R//
23. Cuál es la función de los puertos 137, 138 y 139, de nuestra máquina.
R//
-137/tcp NetBIOS Servicio de nombres
-137/udp NetBIOS Servicio de nombres
-138/tcp NetBIOS Servicio de envío de datagramas
-138/udp NetBIOS Servicio de envío de datagramas
-139/tcp NetBIOS Servicio de sesiones
-139/udp NetBIOS Servicio de sesiones

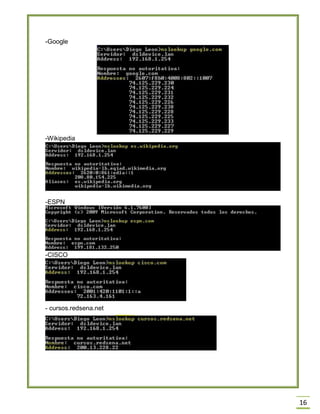

24. Mediante el comando nslookup determine la dirección IP de los siguientes
servidores:
– www.google.com
– www.wikipedia.com
– www.espn.com
– www.cisco.com
– cursos.redsena.net
R//

17. 16
-Google
-Wikipedia
-ESPN
-CISCO
- cursos.redsena.net

18. 17
25. Utilice las opciones adecuadas del comando nslookup para obtener las
direcciones IP de los servidores DNS de google.com
R//
26. Describa cómo puedo determinar bajo Linux en modo gráfico (programa) y en
modo consola (comandos) la configuración de red manual (Estática) de una
maquina. Anexe al informe de la guía el procedimiento utilizado en alguna estación
del SENA.
R//

19. 18

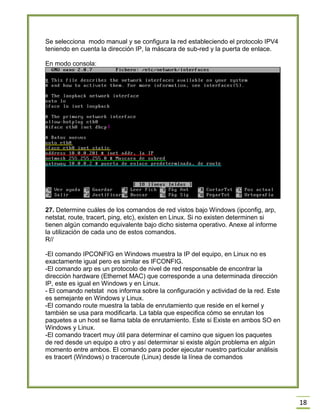

Se selecciona modo manual y se configura la red estableciendo el protocolo IPV4
teniendo en cuenta la dirección IP, la máscara de sub-red y la puerta de enlace.
En modo consola:
27. Determine cuáles de los comandos de red vistos bajo Windows (ipconfig, arp,
netstat, route, tracert, ping, etc), existen en Linux. Si no existen determinen si
tienen algún comando equivalente bajo dicho sistema operativo. Anexe al informe
la utilización de cada uno de estos comandos.
R//
-El comando IPCONFIG en Windows muestra la IP del equipo, en Linux no es
exactamente igual pero es similar es IFCONFIG.
-El comando arp es un protocolo de nivel de red responsable de encontrar la
dirección hardware (Ethernet MAC) que corresponde a una determinada dirección
IP, este es igual en Windows y en Linux.
- El comando netstat nos informa sobre la configuración y actividad de la red. Este
es semejante en Windows y Linux.
-El comando route muestra la tabla de enrutamiento que reside en el kernel y
también se usa para modificarla. La tabla que especifica cómo se enrutan los
paquetes a un host se llama tabla de enrutamiento. Este si Existe en ambos SO en
Windows y Linux.
-El comando tracert muy útil para determinar el camino que siguen los paquetes
de red desde un equipo a otro y así determinar si existe algún problema en algún
momento entre ambos. El comando para poder ejecutar nuestro particular análisis
es tracert (Windows) o traceroute (Linux) desde la línea de comandos

20. 19

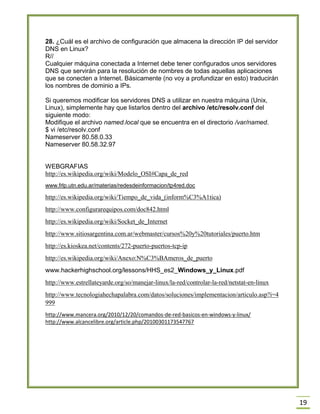

28. ¿Cuál es el archivo de configuración que almacena la dirección IP del servidor
DNS en Linux?
R//
Cualquier máquina conectada a Internet debe tener configurados unos servidores
DNS que servirán para la resolución de nombres de todas aquellas aplicaciones
que se conecten a Internet. Básicamente (no voy a profundizar en esto) traducirán
los nombres de dominio a IPs.
Si queremos modificar los servidores DNS a utilizar en nuestra máquina (Unix,
Linux), simplemente hay que listarlos dentro del archivo /etc/resolv.conf del
siguiente modo:
Modifique el archivo named.local que se encuentra en el directorio /var/named.
$ vi /etc/resolv.conf
Nameserver 80.58.0.33
Nameserver 80.58.32.97
WEBGRAFIAS
http://es.wikipedia.org/wiki/Modelo_OSI#Capa_de_red
www.frlp.utn.edu.ar/materias/redesdeinformacion/tp4red.doc
http://es.wikipedia.org/wiki/Tiempo_de_vida_(inform%C3%A1tica)
http://www.configurarequipos.com/doc842.html
http://es.wikipedia.org/wiki/Socket_de_Internet
http://www.sitiosargentina.com.ar/webmaster/cursos%20y%20tutoriales/puerto.htm
http://es.kioskea.net/contents/272-puerto-puertos-tcp-ip
http://es.wikipedia.org/wiki/Anexo:N%C3%BAmeros_de_puerto
www.hackerhighschool.org/lessons/HHS_es2_Windows_y_Linux.pdf
http://www.estrellateyarde.org/so/manejar-linux/la-red/controlar-la-red/netstat-en-linux
http://www.tecnologiahechapalabra.com/datos/soluciones/implementacion/articulo.asp?i=4
999
http://www.mancera.org/2010/12/20/comandos-de-red-basicos-en-windows-y-linux/
http://www.alcancelibre.org/article.php/20100301173547767
