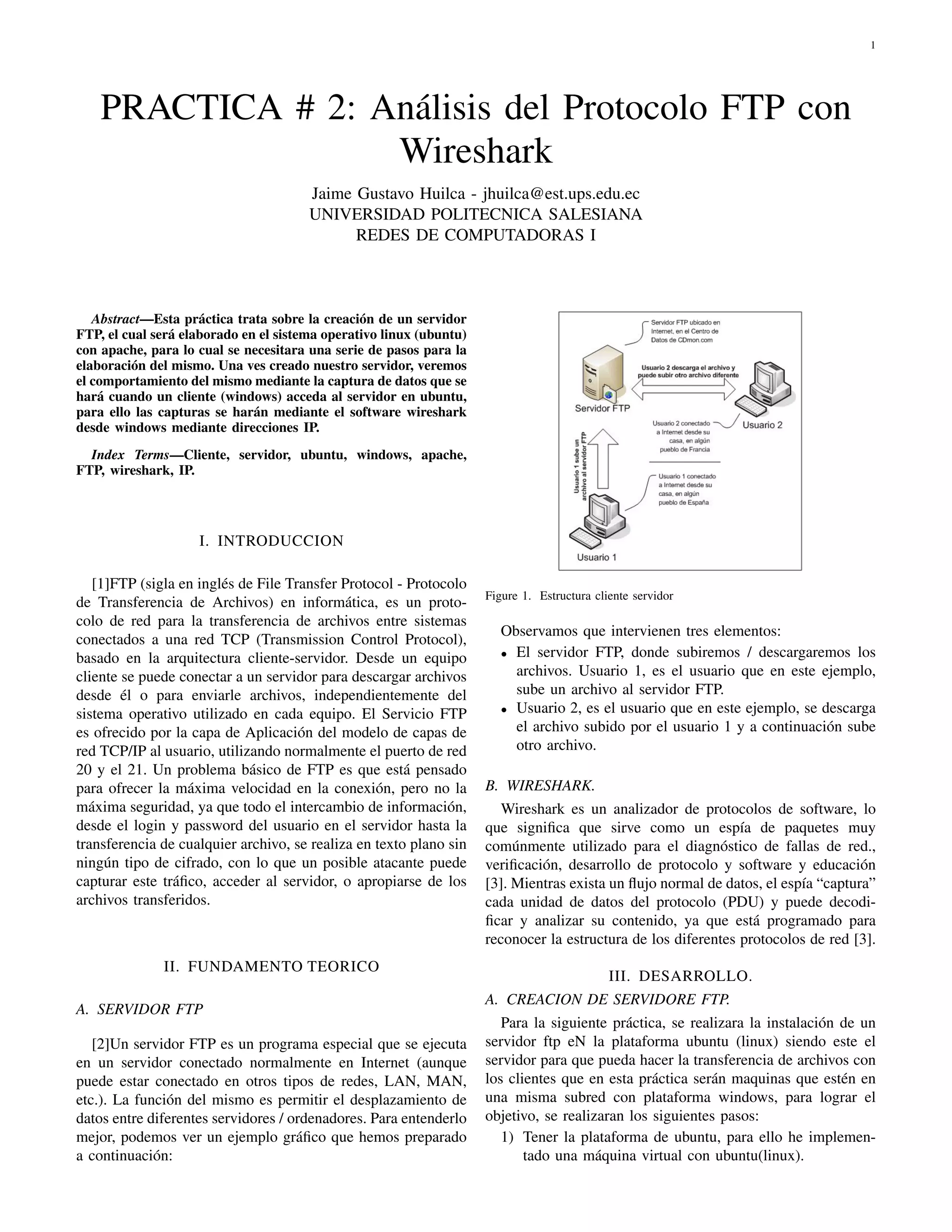

PRACTICA # 2: Análisis del Protocolo FTP con
Wireshark
Jaime Gustavo Huilca - jhuilca@est.ups.edu.ec
UNIVERSIDAD POLITECNICA SALESIANA
REDES DE COMPUTADORAS I
Abstract—Esta práctica trata sobre la creación de un servidor
FTP, el cual será elaborado en el sistema operativo linux (ubuntu)
con apache, para lo cual se necesitara una serie de pasos para la
elaboración del mismo. Una ves creado nuestro servidor, veremos
el comportamiento del mismo mediante la captura de datos que se
hará cuando un cliente (windows) acceda al servidor en ubuntu,
para ello las capturas se harán mediante el software wireshark
desde windows mediante direcciones IP.
Index Terms—Cliente, servidor, ubuntu, windows, apache,
FTP, wireshark, IP.
I. INTRODUCCION
[1]FTP (sigla en inglés de File Transfer Protocol - Protocolo
de Transferencia de Archivos) en informática, es un proto-
colo de red para la transferencia de archivos entre sistemas
conectados a una red TCP (Transmission Control Protocol),
basado en la arquitectura cliente-servidor. Desde un equipo
cliente se puede conectar a un servidor para descargar archivos
desde él o para enviarle archivos, independientemente del
sistema operativo utilizado en cada equipo. El Servicio FTP
es ofrecido por la capa de Aplicación del modelo de capas de
red TCP/IP al usuario, utilizando normalmente el puerto de red
20 y el 21. Un problema básico de FTP es que está pensado
para ofrecer la máxima velocidad en la conexión, pero no la
máxima seguridad, ya que todo el intercambio de información,
desde el login y password del usuario en el servidor hasta la
transferencia de cualquier archivo, se realiza en texto plano sin
ningún tipo de cifrado, con lo que un posible atacante puede
capturar este tráfico, acceder al servidor, o apropiarse de los
archivos transferidos.
II. FUNDAMENTO TEORICO
A. SERVIDOR FTP
[2]Un servidor FTP es un programa especial que se ejecuta
en un servidor conectado normalmente en Internet (aunque
puede estar conectado en otros tipos de redes, LAN, MAN,
etc.). La función del mismo es permitir el desplazamiento de
datos entre diferentes servidores / ordenadores. Para entenderlo
mejor, podemos ver un ejemplo gráfico que hemos preparado
a continuación:
Figure 1. Estructura cliente servidor
Observamos que intervienen tres elementos:
• El servidor FTP, donde subiremos / descargaremos los
archivos. Usuario 1, es el usuario que en este ejemplo,
sube un archivo al servidor FTP.
• Usuario 2, es el usuario que en este ejemplo, se descarga
el archivo subido por el usuario 1 y a continuación sube
otro archivo.
B. WIRESHARK.
Wireshark es un analizador de protocolos de software, lo
que significa que sirve como un espía de paquetes muy
comúnmente utilizado para el diagnóstico de fallas de red.,
verificación, desarrollo de protocolo y software y educación
[3]. Mientras exista un flujo normal de datos, el espía “captura”
cada unidad de datos del protocolo (PDU) y puede decodi-
ficar y analizar su contenido, ya que está programado para
reconocer la estructura de los diferentes protocolos de red [3].
III. DESARROLLO.
A. CREACION DE SERVIDORE FTP.
Para la siguiente práctica, se realizara la instalación de un
servidor ftp eN la plataforma ubuntu (linux) siendo este el
servidor para que pueda hacer la transferencia de archivos con
los clientes que en esta práctica serán maquinas que estén en
una misma subred con plataforma windows, para lograr el
objetivo, se realizaran los siguientes pasos:
1) Tener la plataforma de ubuntu, para ello he implemen-
tado una máquina virtual con ubuntu(linux).

2. 2
Figure 2. Plataforma ubuntu (linux).
2) Tener instalado el servidor apache. los comandos para
dicha instalación son:
• Se ingresa al modo terminal de ubuntu, y tecleamos el
siguiente comando: sudo apt-get update
• Una ves terminada la ejecución del mismo, ejecutamos
el siguiente comando: sudo apt-get install apache2
Una ves terminada la ejecución de los 2 comandos en el
terminal de apache, nos dirigimos a el navegador mozilla
para la verificación si se a instalado correctamente apache2
en ubuntu, para ello dentro de mozilla tecleamos en la barra
de direcciones, local host.
Figure 3. Plataforma apache2
Ahora instalaremos el servidor ftp, para ello se tendrán que
digitar los siguientes comandos en la terminal de ubuntu.
• Para la instalacion del servidor, tecleamos el siguiente
comando: sudo aptitude install vsftpd
• Una vez instalado elservidor ftp, para saber si está bien
instalado, nos vamos a mozilla firefox en ubuntu y
tecleamos en la barra de direcciones ftp://localhost/
Figure 4. FTP en mozilla de unbuntu.
Nos pedirá un usuario y una contraseña, es por la seguridad
de los datos, en este caso el usuario y la contraseña será por
defecto la del usuario de ubuntu.
Figure 5. plataforma servido FTP
• Para la configuración del servidor ftp, tenemos que mod-
ificar el fichero vsftpd.conf con el siguiente comando:
sudo gedit /etc/vsftpd.conf
Figure 6. Modificacion de ficheros vsfpt en ubuntu
Aquí modificamos nuestro servidor ftp como por ejemplo
los usuarios, poder loguear usuarios locales, permisos de
lectura en los escritorios, el puerto de escucha que por defecto
es el puerto 20, etc.
• Para iniciar el servidor FTP una vez configurado a nuestro
gusto digitamos el comando: sudo /etc/init.d/vsftpd start
• Para parar el servidor FTP: sudo /etc/init.d/vsftpd stop
• Para reiniciar el servidor FTP: sudo /etc/init.d/vsftpd
restart

3. 3
Para hacerlo más interesante, ahora vamos a gestionar direc-
ciones IP fija para el servidor y otra dirección IP fija para un
cliente que en este caso será otra máquina que tendrá windows
8, para ello se deberá seguir los siguientes paso.
Al servidor (ubuntu) se le asignara la direccion IP
192.168.1.8
Figure 7. Asignación de dirección Ip al servidor (ubuntu).
Al cliente (windows) se le asignara la direccion IP
192.168.1.3
Figure 8. Asignación de direcciones Ip al cliente (windows).
Con esto logramos que tanto el servidor como el cliente
estén en una misma subred, por lo cual la comunicación
de los 2 mediante el mismo rango de IP designadas. Ahora
nos dirigimos al cliente y en el navegador introducimos la
dirección IP del servidor y nos mostrara lo siguiente:
Figure 9. direción Ip de servidor en cliente windows
Figure 10. Dirección ip de servidores en cliente windows (usuario y
contraseña)
Con todos estos pasos hemos creado nuestro servidor ftp en
Ubuntu
B. CAPTURAS DE DATOS MEDIANTE WIRESHARK.
Para las capturas con wireshark, se tendra a modo de
ejemplo una descarga de un archivo desde nuestro servidor
(ubuntu) hacia nuestro cliente (windows), para ello se seguirán
los siguientes pasos.
Abrimos nuestro navegador en nuestro cliente, y digitamos
la dirección ip de nuestro servidor ftp.
Figure 11. Dirección ip de servidores en cliente windows (usuario y
contraseña)

4. 4
Figure 12. Dirección ip de servidores en cliente windows (usuario y
contraseña)
En este primer punto vemos como al teclear la dirección
IP del servidor ftp, wireshark ya nos captura datos que son
transferidos desde cliente hacia el servidor y viceversa, en la
primera fila da la bienvenida al servidor ftp, en este punto es
cuando el servidor espera por un usuario y una contraseña para
entrar al mismo, por ende wireshark hasta este punto capturo
solo el inicio de la comunicación entre cliente - servidor.
Nos pedirá un usuario y contraseña, para esta práctica será:
• Usuario: Jaime
• Contraseña: 0979195520
Figure 13. Dirección ip de servidores en cliente windows (usuario y
contraseña)
Figure 14. Captura de wireshark cuando digitamos dirección ip del servidor
Como se aprecia en la fig14 la captura en wireshark al
ingresar el usuario y contraseña, vemos como interactúa tanto
el servidor como el cliente cuando se va cumpliendo cada
proceso, en este caso cuando el usuario y la contraseña fueron
bien digitadas, el servidor anuncia al cliente que el mismo
fue exitoso, luego empieza a poner en orden los directorios
del menú del servidor en el cliente, luego enlista todos los
directorios que se encuentran dentro de nuestro servidor ftp,
y por ultimo envía un mensaje que se a completado todo el
proceso de cargar los directorios en el cliente.
Ahora veremos como son las capturas en wireshark cuando
un cliente se descarga un archivo desde el servidor.
Figure 15. Archivos a descargar desde servidor FTP
Figure 16. Captura de wireshark cuando digitamos dirección ip del servidor
Como vemos en la figura16 cuando se descargó el archivo
instrucciones.tex (este se le descargo por 2 veces) y el archivo
paradox ultra 1.pdf hacia el cliente, wireshark nos informa de
la acción que se realizó brindándonos datos como:
• El cambio correcto del directorio cuando nos dirigimos a
descargas para descargar los archivo mencionados.
• El archivo en binario
• Transferencia completa desde servidor hacia el cliente.
Ahora veremos como son las capturas del proceso para subir
archivos al servidor ftp desde el cliente, para ello nos ayu-
damos de un software llamado filezilla.
Figure 17. Menu Filezilla.
Ahora en el menú de filezilla nos pide dirección ip del
servidor, usuario, contraseña y numero de puerto del mismo

5. 5
que por defecto es el 21, digitamos estos parámetros, y
automáticamente el cliente se conecta con el servidor.
Figure 18. Conexion cliente -servidor mediante filezilla
Una vez conectado cliente - servidor, podemos transferir
cualquier cantidad de archivos entre servidor - cliente, cliente-
servidor, a manera de ejemplo vamos a transferir un archivo
desde cliente hacia el servidor
Figure 19. Transferencia de archivo mp3 hacia el servidor
Como se observa en este ejemplo, se trasladó desde el
cliente hacia el servidor un archivo .mp3 el cual verificamos
si se realiza esta acción en el servidor.
Figure 20. Verificación del archivo en el servidor
Una vez realizado todo este proceso, verificamos las cap-
turas en wireshark del mismo mediante filezilla.
Figure 21. Captura medianta wireshark clinete-servidor filezilla
Como podemos ver en las capturas, el procedimiento de
la comunicación de datos es casi similar cuando entramos
el servidor por medio del navegador web del cliente, con la
diferencia que en este caso el acceso no es por partes, sino
directamente con todos los datos como son usuario, contraseña
etc.
En la información que nos brinda wireshark se ve clara-
mente que el servidor cumple los pasos necesarios para la
comunicación con un cliente autorizado, esto quiere decir que
primero se establece la conexión cliente - servidor, luego el
servidor pide datos al cliente como usuario y contraseña, el
cliente brinda dicha información, el servidor envía un mensaje
de que fue correcto dichos datos, el cliente empieza a manejar
el entorno del servidor, el servidor avisa cuando los procesos
son éxitos como por ejemplo el cambio de un directorio a
otro, y por último y quizá lo más interesante es cuando se
transfiere un archivo desde uno a otro, ya que wireshark nos
brinda el tiempo en el cual se demora la transferencia, los
bytes transmitidos, si el paquete llego sin errores, y cuando el
paquete a sido enviado
IV. CONCLUSIONES.
En conclusión podemos decir que:
• La creación de un servidor ftp, nos ayudó de gran manera
para poder transferir archivos desde un servidor hacia
un cliente y también se puede hacer viceversa desde un
cliente hacia un servidor, siempre y cuando el servidor
nos de permisos, para ello utilizamos un software llamado
filezilla client, nos ayudó bastante para poder interactuar
con el servidor ftp para poder compartir archivos.
• Otro de los puntos interesantes fue las capturas que
se lograron mediante wireshark, porque mediante dichas
capturas, se puede ver claramente el tamaño del archivo
que se transmite en bytes, el tiempo de retardo entre
cliente servidor, etc. • El servidor ftp es muy interesante
porque nos puede ayudar mucho cuando en una empresa
se requiera transferir archivos en una red local y que se
compartan solo entre una empresa, ayudando así a reducir
la demora en la trasferencia de un lugar a otro.
REFERENCES
[1] http://www.telnormedia.com/PDF/.pdf huawei configuracion servidor ftp.
[2] http://servidorftp.es/
