POLICÍA NACIONAL DEL PERÚ
ESCUELA DE EDUCACIÓN SUPERIOR
TÉCNICO PROFESIONAL PNP
“H.N. CAP.PNP ALIPIO PONCE V.”
SUBDIRECCIÓN ACADÉMICA
SÍLABO DE
“BALÍSTICA FORENSE”
PROMOCIÒN 2019-I
“INTEGRIDAD II”
VI PERIODO ACADÉMICO
PROGRAMA REGULAR
2021

2
SÍLABO DE BALÍSTICA FORENSE
I. INFORMACIÓN GENERAL
A. Nombre de la asignatura : BALÍSTICA FORENSE
B. Eje curricular : FORMACIÓN TÉCNICO POLICIAL
C. Área educativa : FORMACIÓN BASICA
D. Área cognitiva : CIENCIAS JURÍDICAS AUXILIARES
E. Carácter de la asignatura : TEÓRICO PRACTICO
F. Año de estudio : TERCER AÑO
G. Periodo académico : VI CICLO ACADÉMICO
H. Créditos totales : 02 CRÉDITOS TOTALES
Créditos teóricos : 01 CRÉDITOS TEÓRICOS
Créditos prácticos : 01 CRÉDITOS PRÁCTICOS
I. Horas semanales : 03
J. Horas totales : 48
Horas de teoría : 01
Horas de práctica : 02
K. Total, de semanas : 16 SEMANAS
Fecha de inicio : 06SET2021
Fecha de finalización :
L. Docentes :
Tnte.Crnl. (R) EP MORENO INOÑAN, César A.
(doctor_cesar_moreno@yahoo.com)
Mi. (R) PNP UCEDA HUALLANCA, Luis Sigfredo (luis.siguceda@gmail.com)
Crnl. (R) PNP RAMIREZ RODRIGUEZ, Agustín
(agustinramirez1963@hotmail.com)
Cap. S PNP SANDOVAL SULCA, Jorge Luis (Jl_sandovals@hotmail.com)
SS PNP MENDOZA GARCIA, Juana Martina (juanitamg0705@hotmail.com)
Crnl. S PNP ROJAS ARCOS, Moisés Salvador (juanitamg0705@hotmail.com)
My. (R) PNP LOZANO CHAVEZ, Segundo (lozanobal6@hotmail.com)
SS PNP LINGAN CHINCHIHUALPA, Carmen Rosa (carlinn0702@hotmail.com)
ST1 (R) BLANCO DURAN, Hermo (blanduran18@gmail.com)
SB PNP SUAREZ BUSTAMANTE, Edwin Michael (esuabus14@hotmail.com)
SS PNP RUEDA LESCANO, Edgar Miguel (miky2213@4hotmail.com)
Cap. PNP CHACON LIZARBE, Héctor Abner
(hectorabnerchaconlizarbe@gmail.com)
S1 PNP LEZAMETA RODRIGUEZ, Sharol Yecenia (zharitt.leza@gmail.com)
S2 PNP SANCHEZ RAMIREZ, Leonardo Jaime (leojasara@gmail.com)
S2 PNP REYES NAVARRO, Raúl (acuariom441@gmail.com)
II. SUMILLA
La asignatura forma parte del Currículo de Estudios de las Escuelas Técnicos
Superiores de la PNP, es de naturaleza teórico-práctico, está orientado a
desarrollar en los alumnos PNP, las competencias para el reconocimiento de
los fundamentos, procedimientos y aplicación de la ciencia Criminalística en la
labor policial.

3
III. COMPETENCIA
Reconoce y aplica la doctrina criminalística de la especialidad de Balística Forense,
así como los diversos procedimientos técnicos-científicos de esta especialidad
criminalística en la función policial.
IV. CONTENIDOS
ASPECTOS GENERALES Y CONCEPTUALES DE BALISTICA FORENSE
SEMANA SESION EJE TEMÁTICO PRODUCTOS
ACADÉMICOS
CAPACIDADES
1RA.
30AGO
02SET
1RA.
2DA.
CONSIDERACIONES GENERALES.-
Presentación, introducción,
justificación, e importancia de la
asignatura, sistema de evaluación,
conformación de equipos de trabajo,
información de fuentes de consulta y
otros. Prueba de entrada.
BALÍSTICA. - Historia.- Las
primeras armas que dieron origen a
las armas de fuego.- Rayado
Helicoidal.- Principio Giroscopio.-
Características.
Explica aspectos
generales sobre el
desarrollo de la
asignatura.
Relata la evolución
de los instrumentos
que dieron origen a
las armas de fuego
hasta la actualidad.
Valora sobre la
importancia de la
asignatura para
su futuro
profesional.
2DA.
06SET
09SET
1RA.
2DA.
BALÍSTICA FORENSE.-
Introducción Importancia de la
Balística Forense.-
Casuísticas y ejemplos de la Balística
Forense.- Diferencias entre la
Balística General y la Balística
Forense.
Explica la etimología
y concepto de la
balística forense.
Describe las
características
identificadoras de las
armas de fuego.
Participación e
Intercambio
opiniones con el
docente y
compañeros
3RA.
13SET
16SET
1RA.
2DA.
CARTUCHOS.- definición, partes,
calibres y clasificación. Proyectil,
definición, partes, calibres y clases,
Casquillo, definición, partes, calibres y
clases. Casquillo.- definición, partes,
calibres y clases.
Precisa el
aprendizaje del tema.
Desarrollando el
interés por el
funcionamiento de
las municiones.
Valora sobre la
importancia del
tema para su
futuro profesional.
4TA.
20SET
23SET
1RA.
2DA.
LA POLVORA. – Historia de la
Pólvora.- Definición, partes,
clasificación; Elaboración de la
pólvora y sus ingredientes en
porcentajes. El fulminante- Breve
reseña Histórica los primeros
precursores de los fulminantes.
Explica los inicios de
la pólvora y sus
diferentes
aplicaciones a través
de la historia.
Intercambia idea
con el docente y
compañeros
sobre el tema.
Participa en la
discusión de los
temas tratados.
5TA.
27SET
30SET
1RA.
2DA.
CLASIFICACIÓN DE LA BALÍSTICA.-
BALÍSTICA INTERNA (Examen balístico
en armas de fuego; Mecanización del
arma.- Determinación de tipo de
arma); BALÍSTICA EXTERNA,
BALÍSTICA DE EFECTOS (Lesiones
de armas de fuego características
del OE y OS, Disparos a Corta y
Explica las
diferencias entre las
armas de fuego y sus
características
necesarias en una
investigación
Criminal.
Participa sobre el
tema tratado

4
larga distancia, comparativo, de
orificios por proyectil de arma de
fuego).
Describe las
características
identificadoras de las
armas de fuego
6TA.
04OCT
07OCT
1RA.
2DA.
LESIONES TIPICAS Y ATIPICAS
DE PAF (Planos Topográficos).- y
Balística Identificativa (Área de
disparos experimentales.- Principios
de Originalidad, Constância y
Cantidad); Examen Balístico en
prendas de vestir, Examen Balístico
en vehículos, Examen Balístico en el
lugar de los hechos.
Describe las
características
identificadoras.
Participa sobre el
tema tratado
7MA.
11OCT
14OCT
1RA.
2DA.
1º EVALUACION PARCIAL
EVALUACIÓN Y
CALIFICACIÓN DE
LO EXPLICADO A
LA FECHA.
8AVA.
18OCT
21OCT
1RA.
2DA.
ITB.- Determinación de los peritos
que ingresan a la escena, medidas
de seguridad, instrumental a
emplearse.- Planeamiento de la
Inspección Técnica Balística.
Observación de
Protocolos.
Internaliza los
procedimientos
en la diligencia y
su importancia de
la misma.
9AVA.
25OCT
28OCT
1RA.
FORMULACIÓN DE ACTAS; de
Hallazgo, Ubicación, Recojo y Traslado
de indicios de interés balístico forense.
DICTAMEN PERICIAL; Armas de
Fuego, en Proyectiles; Cartuchos;
Casquillos.- Componentes del
cartucho
Observación de
Protocolos y Normas
Vigentes.
Discusiones
sobre el tema
tratado.
10MA.
01NOV
04NOV
1RA.
2DA.
PERENIZACIÓN DE LA ESCENA
DEL CRIMEN. - Técnicas.
Señale y describe la
importancia de la
perennización.
Intercambia ideas
sobre el tema.
11AVA.
08NOV
11NOV
1RA.
2DA.
FOTOGRAFIA FORENSE; Técnicas
de Fotografía Forense para Indicios de
Interés Balístico Forense.
Precisa la labor del
perito Criminalistico
en la toma de vistas
fotográficas.
Intercambia
opiniones con el
docente y
compañeros.
12AVA. 1RA.
2DA
2º EVALUACION PARCIAL
EVALUACIÓN Y
CALIFICACIÓN DE
LO EXPLICADO A
LA FECHA.
13AVA.
08NOV
11NOV
1RA.
2DA.
CADENA DE CUSTODIA. -
Definición.- Objetivos.- Fases de la
Cadena de Custodia.- Errores en la
Cadena de Custodia.- Formato de
Cadena de Custodia.
Práctica sobre el manejo de la
Cadena de Custodia.
ENTREGA DE TRABAJOS
APLICATIVOS.
Resalta la
importancia del
adecuado uso de la
cadena de custodia.
Interviene en la
discusión del
tema tratado.

5
14AVA.
29NOV
02DIC
1RA.
2DA.
EXPOSICION DE TRABAJOS
APLICATIVOS
Exposición y
evaluación de los
participantes.
Discusión de los
temas tratados.
15AVA.
06DIC
09DIC
1RA.
2DA.
TECNOLOGIA DE COMPARACION
BALISTICA AUTOMATIZADA.-
Sistema para investigación criminal
IBIS-TRAX.- Nuevos paradigmas.-
Comparación Balística Automatizada
Tridimensional.- Visualización y
análisis de imágenes 3D.
Resalta la
importancia de la
Tecnología en la
determinación de la
Identifidad Balística.
Interviene en la
discusión del
tema tratado.
16AVA.
13DIC
16DIC
1RA.
2DA.
EVALUACION FINAL
CALIFICACION
FINAL
V. METODOLOGIA
A. Las técnicas de enseñanza se orientarán a la interacción permanente docente –
educando, enmarcadas en la cultura participativa y el trabajo en equipo.
B. Se promoverá la participación permanente y la exposición de los conocimientos
adquiridos.
C. Los desarrollos de los contenidos curriculares serán eminentemente objetivos y
procedimentales mediante el empleo de Talleres.
VI. EQUIPOS Y MATERIALES
El docente para el desarrollo de la asignatura empleará los siguientes equipos y
materiales:
A. EQUIPOS
Reproductor DVD, computador, proyector multimedia.
B. MATERIALES
Proveerá material para lectura en soporte digital, así como utilizará videos para
reforzar las técnicas de enseñanza.
VII. EVALUACIÓN
La asistencia a las sesiones teóricas es obligatoria en el 70% y a los Talleres en el
90%, en caso contrario de no existir justificación alguna por el Área Académica de la
Escuela Técnico Superior PNP, el alumno desaprobará la asignatura.
El proceso de evaluación del aprendizaje será permanente, comprenderá:
A. Evaluación Diagnóstica o de entrada, para conocer el nivel de conocimiento
sobre la asignatura.

6
B. Evaluación Formativa Interactiva, en relación a la participación activa del alumno
en el aula. El promedio de las intervenciones orales constituirá Nota de Paso
Oral.
C. Evaluación Formativa o de Proceso para comprobar el rendimiento académico,
pronosticar posibilidades de desarrollo y reorientar la metodología, compromete
la aplicación de:
1. Talleres.
2. Exposiciones.
3. Dos exámenes escritos parciales (7ª y 12ª semana), enmarcados en los
modelos de la Prueba Objetiva, pudiendo, además, contener preguntas tipo
desarrollo y situación problema, en las que prime el empleo de la capacidad
reflexiva, la correlación de criterios, el análisis y el pensamiento lógico.
4. Un trabajo de investigación monográfica que se valorará en su forma y
contenido. Sustentación de trabajos el 01ABR2019.
D. Evaluación Sumativa orientada a comprobar el nivel de desarrollo cognoscitivo,
reflexivo y del pensamiento lógico, para lo cual se aplicará un examen final (16º
Semana), de similar característica empleada en los exámenes parciales.
E. El Promedio General se calculará en concordancia con las disposiciones
establecidas en el Manual de Régimen de Educación de las Escuelas de
Formación de la PNP y a la naturaleza de la Asignatura, conforme se detalla a
continuación:
Promedio General:
PG = PEP (3) + PO (1) + TA (2) +EF (4)
10
PEP = Promedio de Exámenes Parciales
PO = Paso Oral
TA = Trabajo de Investigación Monográfica
EF = Examen Final
VIII.BIBLIOGRAFÍA BÁSICA
A. “Manual de Procedimientos de Criminalística –V II”. Editorial Imprenta Universo
S.A 1990.
B. “Manual de Criminalística PNP”. 2014.
C. “Tratado de Criminalística” Tomo I –Policía Federal Argentina-1993

7

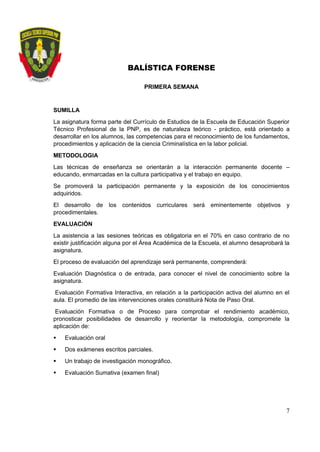

BALÍSTICA FORENSE
PRIMERA SEMANA
SUMILLA
La asignatura forma parte del Currículo de Estudios de la Escuela de Educación Superior
Técnico Profesional de la PNP, es de naturaleza teórico - práctico, está orientado a
desarrollar en los alumnos, las competencias para el reconocimiento de los fundamentos,
procedimientos y aplicación de la ciencia Criminalística en la labor policial.
METODOLOGIA
Las técnicas de enseñanza se orientarán a la interacción permanente docente –
educando, enmarcadas en la cultura participativa y el trabajo en equipo.
Se promoverá la participación permanente y la exposición de los conocimientos
adquiridos.
El desarrollo de los contenidos curriculares será eminentemente objetivos y
procedimentales.
EVALUACIÓN
La asistencia a las sesiones teóricas es obligatoria en el 70% en caso contrario de no
existir justificación alguna por el Área Académica de la Escuela, el alumno desaprobará la
asignatura.
El proceso de evaluación del aprendizaje será permanente, comprenderá:
Evaluación Diagnóstica o de entrada, para conocer el nivel de conocimiento sobre la
asignatura.
Evaluación Formativa Interactiva, en relación a la participación activa del alumno en el
aula. El promedio de las intervenciones orales constituirá Nota de Paso Oral.
Evaluación Formativa o de Proceso para comprobar el rendimiento académico,
pronosticar posibilidades de desarrollo y reorientar la metodología, compromete la
aplicación de:
 Evaluación oral
 Dos exámenes escritos parciales.
 Un trabajo de investigación monográfico.
 Evaluación Sumativa (examen final)

8
BALÍSTICA
La unidad didáctica de BALÍSTICA es una disciplina científica compleja e íntimamente
relacionada con otras ciencias como las matemáticas, la física y la química,
especialmente en los aspectos de la termodinámica, la metalurgia, la aerodinámica, la
óptica, y un largo etcétera, toda vez que se ocupa de todos los fenómenos que relacionan
el proyectil con el medio, desde el momento en que éste, partiendo de una situación de
inactividad o reposo, inicia su movimiento dentro del arma, donde adquiere la velocidad
necesaria para impulsar su desplazamiento por el aire, hasta impactar con un cuerpo
donde se introduce y al que cede la energía cinética, quedando nuevamente en reposo.
El estudio de la balística se centra en el estudio de las fuerzas, trayectorias, rotaciones y
comportamientos diversos de los proyectiles en diferentes ambientes de empleo, además
de la forma del proyectil, sustancias, temperaturas, presiones gaseosas, etc., situaciones
que suceden en las diferentes fases del disparo, desplazamiento del proyectil a lo largo
del ánima y salida al exterior, trayectoria e impacto. El estudio de la balística centrado en
las armas de fuego es parte de los estudios forenses.
INTRODUCCIÓN
El estudio de la BALÍSTICA tiene como propósito explicar el comportamiento de los
fenómenos que se producen desde el momento en que se realiza el disparo del proyectil
hasta su impacto en el blanco.
Comprende entre otros temas importantes los siguientes:
 Balística.
 Balística forense.
 Cartuchos, Proyectil, Casquillo.
 Clasificación de la balística.
 Campo de acción de la balística forense.

9
 Técnicas de recojo y traslado de casquillos, proyectiles, cartuchos y armas de fuego
incriminados.
 Técnicas de fotografía forense.
 Perennización de la escena del hecho.
 Cadena de custodia.
 Sistema integrado de identificación balística.
JUSTIFICACIÓN DEL ESTUDIO DE LA BALÍSTICA
La balística como ciencia, aplicándola desde su parte experimental y práctica ayudara a
investigar la realización de un hecho punible donde han sido empleadas armas de fuego,
para que mediante los diferentes elementos que se pueden tomar, como proyectiles,
fragmentos, vainillas, municiones, se puedan establecer factores como la uniprocedencia
entre los elementos materiales probatorios recolectados y las evidencias físicas
encontradas en las victimas, en el momento que se haya realizado la diligencia de
necropsia, además es de gran importancia el análisis de los orificios de entrada y salida
de los proyectiles, ya que de acuerdo a su forma, bordes y rastros encontrados alrededor
de este se podrá determinar características como movimientos, dirección, recorrido y
características especiales, y aproximarse a resolver interrogantes propias de las hipótesis
planteadas, pudiéndose imputar al agresor o sujeto activo del hecho, su participación en
el hecho delictivo.

10
SUICIDIO DEL EX PRESIDENTE ALAN GARCÍA
RADIOGRAFÍAS DEL CASO GARCÍA PÉREZ

11
ORIFICIOS DE BALA DE ENTRADA
IMPORTANCIA DEL ESTUDIO DE LA BALÍSTICA
La Balística Forense comprende un conjunto de conocimientos técnicos – científicos y
criminalísticos, que estudian las armas de fuego, sus municiones, movimientos, alcance
efecto y dirección de sus proyectiles, de la misma forma se trata reestablecer en las
lesiones o muertes causadas por proyectiles, cuanto detalle resulte posible acerca de las
mismas y demás circunstancias que ayuden u orienten la investigación policial y/o
judicial, contribuyendo con los elementos probatorios para llegar a establecer un hecho
delictivo.
Otros señalan que es el estudio analítico en las armas de fuego y sus diversos tipos que
actúan en hechos dolosos. Para Otros autores es una ciencia aplicada al esclarecimiento
de los hechos.
CONSIDERACIONES ELEMENTALES DE LA BALÍSTICA
De aquí el estudio de la Balística se funda en la demostración de la identidad balística,
que se establece entre una arma de fuego y sus proyectiles; por lo tanto, las señales de
un proyectil, de un cartucho disparado por un arma de fuego, observado al microscopio
de comparación balística, presentara similitudes de características de originalidad y
constancia con otro proyectil disparado por la misma arma de fuego. Será como dos
impresiones digitales provenientes de un mismo dígito. No existen armas de fuego que
produzcan un disparo similar, pese a su producción en serie.
El perito de Balística cumple una función importante ya que participará en aquellos
hechos en que se encuentren armas de fuego o elementos relacionados con ellas. Es
frecuente que se solicite su intervención en delitos como asalto con arma de fuego,
homicidios, suicidios, lesiones, portación ilegal de arma, daño en propiedad ajena,
amenazas u otros más donde exista evidencia que conduzca a la realización de estudios
en el laboratorio de balística.
La participación del experto o perito en Balística es conveniente en la reconstrucción de
los hechos, en algunos casos, ya que su presencia permite obtener una apreciación mas
objetiva de las condiciones y sucesos. De esta manera, nos proporcionará mayores
elementos para poder efectuar la elaboración del dictamen.
Ahora bien, en balística la existencia de armas de fuego, cartuchos útiles, proyectiles y
casquillos, es indispensable y fundamental en la actuación pericial, puesto que, sin su
presencia, la intervención del perito no podría llevarse a cabo.
El tiempo de intervención del perito se encuentra determinado por el número de
elementos aportados y el tipo de estudios correspondiente que sean requeridos.
Por otro lado, es importante para el perito balístico tener información sobre los hechos en
que se encuentran involucradas las muestras que van a ser remitidas al laboratorio, ya
que ello va a permitir orientar sus conocimientos para evacuar una pericia en forma
mucho más precisa; por lo que se requiere que, al momento de pedir el examen de
balística forense, hagan un pequeño preámbulo sobre los hechos que se investigan.
El efectivo policial cuando solicite los exámenes balísticos, ya que de ello dependerá en
su mayoría esclarecer los hechos a investigarse deberá de requerir lo siguiente:

12
En Armas de Fuego:
 Determinación del tipo de arma (en caso se trate de revolver, pistola, escopeta,
carabina, fusil o pistola ametralladora; arma de repetición, semi automática o
automática, etc).
 Determinación del número, marca y calibre del arma.
 Determinación del número y sentido del rayado helicoidal del arma. Estado
funcionamiento y conservación del arma.
 Determinar si el arma ha sido disparada, de ser así, en cuantas oportunidades.
 Comparación microscópica ya sea con otras muestras que se remitan o en casos
pendientes de solución.
En Casquillos:
 Determinar a qué tipo de arma pertenece.
 Determinación del calibre.
 Determinación de la marca (nacional o extranjera).
 Comparación microscópica con muestras remitidas y en casos pendientes de
solución.
En Proyectiles:
 Determinación del calibre.
 Determinar el número y sentido del rayado helicoidal.
 Comparación microscópica con muestras remitidas y con casos pendientes de
solución.
En Cartuchos:
 Determinar del calibre.
 Determinar la marca (nacional o extranjera).
 Determinar el estado de conservación y funcionamiento.
En Prendas de Vestir:
 Determinar los orificios de entrada y salida (si lo hubiera) y precisar la trayectoria del
disparo, en caso haya sido ocasionado por proyectil de arma de fuego.
 Determinar la presencia de restos de pólvora.
 Determinar la distancia.
 Determinar el calibre del proyectil y tipo de arma que ocasionara el orificio y
determinar la solución de continuidad de existir.
Otro factor importante para poderse llevar a cabo el examen de pericia balístico forense
con éxito, es decir sin huellas u otros elementos que fuera extraño al lugar de los hechos,

13
es el cuidado que debe tenerse al momento de remitir las muestras al laboratorio, por lo
que a continuación se detalla algunos alcances y recomendaciones.
Arma de Fuego:
 Lo primero que se hará es descargarlas, operar exclusivamente los mecanismos
para este propósito, no limpiarlas.
 Anotar la marca de la fábrica, del modelo, del tipo, del calibre, del número de serie.
 Envolverla en tela usada y limpia. Para su envío se empacará en caja de madera.
Proyectil y/o Proyectiles:
 Evitar el lavado o limpieza.
 Tomar precauciones para no alterar la superficie. Anotar el calibre probable,
características que ofrezca y marcas usadas para su identificación.
Envolverlo en algodón limpio y absorbente. Si fueran dos o más proyectiles, se
envolverán en algodón cada uno por separado. Se empacarán en cajas de cartón o de
otro material resistente. No debe envolverse en sobres
Casquillo y/o Casquillos Metálicos Disparados:
 No raspar no mutilar o golpear la base del casquillo.
 Tomar marca de identificación usadas.
 La marca del fabricante en la base.
 Envoltura de papel individual, envoltura en algodón limpio y absorbente
Casquillos y/o Casquillos de Cartón Disparados:
 No se raspa, mutila o golpea el casquillo.
 Tomar nota de las marcas de identificación. Envoltura del papel individual.
 Envoltura en algodón limpio y absorbente. Empacar en caja de cartón y otro material
resistente.
Casquillos y Cartuchos Alojados en el Tambor:
 Deberá ser colocados en cajas de cartón o madera. Si los cartuchos son
recogidos en su envase de origen, se incluirá éste en el envío, con su marca de
identificación.
 Relación del lugar en donde fueron encontrados.
 Marcas del fabricante en la base de la capsula.
 Usar caja de madera para su envío. Nunca manipule un arma de fuego, no ejerza
presión sobre la cola del disparador (no percuta el arma).

14
ANTECEDENTES HISTÓRICOS DE LA BALÍSTICA
BALÍSTICA GENERAL
Es una ciencia que, considerada en forma general, comprende el estudio del movimiento
de un proyectil cualquiera, desde que se inicia el encendido de la carga de proyección,
hasta que se produzca la acción del proyectil al llegar al objetivo. Se ha dicho un proyectil
cualquiera por lo tanto caben dentro de esta idea desde el lanzamiento de una piedra con
la mano o con una honda, hasta el lanzamiento de una bomba de aviación o de un
cohete. Sin embargo, en este curso de balística se hará el estudio únicamente de
proyectiles lanzados por armas de fuego.
Existen momentos en la historia que marcan el inicio de nuevas tecnologías y ciencias,
así como de técnicas y metodologías. Así, la Balística también tuvo un punto clave en la
historia que permitió su construcción. Es importante en la formación como profesional
policial, tener conocimiento de elementos que ayudan al peritaje y a la identificación de
los motivos y los implicados en un hecho delictivo, no únicamente la manera en que el
proyectil alcanzó el objetivo, sino todos los puntos de referencia que permiten identificar
un arma de fuego.
Por ello, el objetivo de este bloque es exponer los antecedentes históricos y campos de
aplicación de la Balística a través del estudio de precursores del desarrollo de dicha
disciplina, con el fin de conocer su evolución y en qué áreas se aplica.
Antes de adentrarnos en la técnica de Criminalística y sus antecedentes, es importante
hablar del origen de las armas de fuego. Cano (2007) menciona que las primeras armas
registradas aparecieron como cañones que arrojaban piedras. En 1259, se creó una
máquina de trueno, mejor conocida como el cañón. Pero fue en 1311 en Granada cuando
apareció el primer registro de lo que denominan máquinas que lanzan balas de fuego.
Las armas de fuego tenían distintos nombres según los calibres, el peso del proyectil y la
longitud del tubo.
Para comenzar con los antecedentes de Balística, Cano (2007) menciona que en el siglo
VII a. C. se encontraron algunas inscripciones en las murallas de Jerusalén que se
relacionan con la balística y se vinculan con proyectiles lanzados con catapultas. Para
1898, los tiradores elaboraban sus proyectiles con ayuda de un molde, gracias a ello los
investigadores se concentraban en indagar sobre algún crimen y así localizaban al
asesino.
Por su parte, Jiménez (2011) menciona que en Londres en el siglo XVIII no existía un
sistema policial claro, solamente existía un juez de Paz, Henry Fielding, quien en 1749
reclutó a un grupo de jóvenes que fueron adscritos a su cargo, siendo este evento el que
sentó los inicios de los métodos policiales. Dicho grupo se dedicó a investigar la
criminalidad organizada a pequeña escala.
Por otro lado, en el siglo XIX se descubrió al autor de un crimen haciendo uso de un arma
de fuego. Uno de los investigadores centrales fue Henry Goddard, quien en 1835 se dio
cuenta de la protuberancia en un proyectil extraído del cuerpo de la víctima. De esta
manera sacó una conclusión: si encontraba el molde con el que la bala se había
realizado, entonces encontraría al autor de asesinato. Debido a esto Goddard, en
palabras de Jiménez (2011):
[…] comenzó a registrar las casas de los sospechosos, y cuando procedía al registro de
la vivienda de uno de ellos, al examinar el molde con el que el propietario fabricaba los
proyectiles de plomo, nuestro avezado investigador pudo observar claramente que en el

15
interior de la turquesa había una pequeña hendidura. Utilizando este molde procedió a
fabricar un nuevo proyectil (testigo), y este proyectil obtenido lo comparó con el que se
extrajo anteriormente del cuerpo de la víctima (dubitado), comprobando que los
abultamientos de ambos proyectiles eran idénticos (p. 7).
Asimismo, según lo mencionado por Cano (2007), en 1898 Paul Jeserich analizó el
proyectil extraído de una víctima y el revólver del supuesto criminal, con esta información
hizo un disparo de prueba, fotografió las bala y se percató que las lesiones dejadas por la
estría y los campos del cañón en la bala del testigo, eran idéntica que la bala dubitada.
Del mismo modo, Cano (2007) indica que en la ciudad de Leipzig Richard Kockel en el
siglo XX, cuando creaba negativos de una bala en láminas de cera y óxido de zinc,
realizó las primeras prueba del desarrollo del cuerpo de dicha bala. Para 1915, Charles E.
Waite, elaboró un catálogo técnico de las armas existentes en dicha época y recogió las
características que definen a las armas según su tipo, modelo y marca; fue gracias a éste
que con el análisis de estas características, y algunos otros aspectos, se reconocía qué
modelo de arma había sido empleado en el crimen.
En Estados Unidos, específicamente en Nueva York, nació el primer Instituto de Balística
Forense, siendo John H. Fisher y Philip O. Gravelle sus fundadores. John Fisher era un
físico que creó dos inventos, el primero fue un instrumento que permitía ver con detalle el
interior del cañón del arma, lo llamó helixómetro. El segundo invento fue un microscopio
calibrador y permitía medir los campos intermedios, las estrías y su orientación.
Por su parte, el químico Gravelle inventó el microscopio comparativo, que se logró
gracias a la unión de dos microscopios a través de un dispositivo óptico. y de esta
manera fue posible observar dos proyectiles superpuestos en una sola imagen.
Como puedes observar, muchos de los antecedentes de la balística, se relacionan con
casos de criminalidad e identificación de los autores de los actos delictivos, así que
siempre al comenzar el estudio de la BALÍSTICA como ciencia es de vital importancia
conocer cuál fue el origen y contexto en que se desarrolló y evolucionó. En este caso, la
ciencia balística surgió como necesidad de identificar y estudiar los hechos delictivos, lo
que nos llevó a perfeccionar el funcionamiento de las armas, además su estudio también
impactó en el aumento de delitos y crímenes, pues el acceso a armas de fuego hoy en
día es sencillo.
El estudio de balística implica necesariamente hacer una distinción entre los conceptos y
los campos de acción. En este caso nos referimos particularmente a la balística y la
balística forense, pues suelen considerarse conceptos iguales. Si bien ambas estudian
los elementos implicados en el funcionamiento y uso de las armas de fuego, la balística
forense aplica los conocimientos de la ciencia balística al estudio, identificación y análisis
de los hechos delictivos, con el fin inicial de llevar el adecuado proceso forense y judicial.
Por ejemplo, Cano (2007) dice:
“La balística es la ciencia encargada de estudiar el movimiento, avance y proyección de
todo proyectil lanzado al espacio en general y los lanzados por un arma de fuego. Por lo
tanto, el departamento de Balística es el encargado de estudiar las armas de fuego, los
cartuchos, los casquillos percutidos de los proyectiles, su trayectoria, efectos y
fenómenos que ocurren cuando impacta el blanco (p. 31)”.
Por otro lado, Mauricio (2013) hace referencia al origen de la palabra balística y menciona
que proviene del latín “ballista” que refiere a una especie de catapulta, y del griego bállein
que es el arte de lanzar proyectiles. Así en el siglo XVII, se definía a la balística como la

16
ciencia del estudio del comportamiento de cuerpos lanzados al espacio. Por ello, Locles
(2005) señala que la Balística “es la ciencia que estudia todos los fenómenos
relacionados con el comportamiento del proyectil de un arma de fuego, desde el
momento del disparo y hasta su llegada al punto de impacto” (citado en Mauricio, 2013, p.
1).
Así, pues, la balística es la ciencia encargada del estudio de las armas de fuego, que a su
vez tiene diferentes puntos de aplicación que tienen como base el conocimiento de la
ciencia balística y el comportamiento del cartucho, proyectil, vaina y los elementos
externos. Además, es una ciencia que se apoya de muchas otras, Cambres (2015)
menciona que la balística se relaciona directamente con la física, las matemáticas y la
química, específicamente en cuanto a aspectos de metalurgia, termodinámica,
aerodinámica y la óptica. Sin embargo, no sólo se apoya de ciencias naturales, sino
también en aquellas sociales como el derecho, criminalística y criminología.
Cabe precisar que, el ánima rayada de un arma se obtiene al grabar estrías o
surcos helicoidales en el interior del cañón de un arma de fuego, lo que al disparar
imparte un movimiento de rotación al proyectil a lo largo de su eje longitudinal. Esto sirve
para estabilizar giroscópicamente dicho proyectil, mejorando su
estabilidad aerodinámica y por tanto su precisión.
A. M. TRASLACIÓN, B. M. ROTACIÓN, C. M. GIROSCÓPICO.
El Movimiento de Traslación, permite determinar el espacio físico medible existente entre
la boca del arma de fuego y el sitio de impacto. El Movimiento de Rotación, es el giro
sobre el eje longitudinal, producto de la fuerza imprimida por la forma helicoidal de las
estrías y macizos del ánima. Movimiento Giroscópico, es el movimiento cónico, pendular
que deriva del centro de gravedad del proyectil.

17
BALÍSTICA FORENSE
EVOLUCIÓN
Para el Manual de Criminalística de la PNP: la Balística Forense es una ciencia
relativamente nueva, los primeros trabajos datan de 1912 cuando el profesor Baltahazard
de la Universidad de París, expuso en el Segundo Congreso de Medicina Legal, la
identificación de las armas de fuego por sus balas, mediante la fotografía tomada al
proyectil incriminado y el de prueba disparado con el arma sospechosa. Estas fotografías
eran ampliadas y luego comparadas. El método era sumamente costoso y las fotografías
se obtenían empleando una cámara pantoscópica. Este método daba buenos resultados
sólo cuando el proyectil examinado no tenía deformaciones.
Según Moreno, L., posteriormente, en 1925, Philipp O. Gravelle, al inventar el
“microscopio comparativa”, instrumento que permitía ver dos balas en una sola imagen y
a un aumento considerable, da a la balística forense su primer fundamento científico, Un
año después, es decir, en 1926, aparece en el panorama de esta disciplina Calvin H.
Goddard, asegurándole a los Estados Unidos, gracias a su maestría y brillantes
intervenciones, un papel preponderante en el concierto de la criminalística universal. En
1929, este prestigiado investigador es llamado a la ciudad de Chicago – invadida por el
crimen – para contribuir al esclarecimiento de la matanza que pasó a la historia del
crimen con el nombre de “St. Valentine’s Day Massacre”. También contribuyeron en el
progreso de esta disciplina, entre otras las siguientes personalidades: Sidney Smith,
Robert Churchill, Edmond Locard, el mayor Hatcher, el sueco Söderman, el Dr. de
Rechter y el T.C. Mage. (2018).
En la actualidad, la identificación de las armas por el estudio comparativo de los
proyectiles disparados, ha alcanzado un gran auge, con la aplicación de instrumentos
apropiados, habiendo llegado tal estudio a un 100% de efectividad.
DEFINICIÓN
1. Para Toro, J y Nuñez del Arco (2012), la balística forense es la “Ciencia que analiza
las armas de fuego empleadas en los crímenes. Es el estudio integral de las armas
de fuego, sus mecanismos, sistemas de disparo, los proyectiles que disparan y los
efectos que producen en tanto sean de interés de la justicia.
Es la rama de la Criminalística que se encarga del estudio de las armas de fuego, de
los fenómenos en el momento del disparo, de las vainas percutidas, de los
proyectiles disparados, de la trayectoria de estos últimos y de los efectos que
producen, en base a requerimiento judicial.”
2. Para el Manual de Criminalística de la PNP, la Balística Forense es parte esencial de
la Criminalística y de la Balística General, que tiene por objeto el estudio de las
armas de fuego, su munición y los fenómenos producidos por los disparos de éstas,
comprendiendo entre otros, el efecto y la dirección de los proyectiles, la determina-
ción de los orificios de entrada y salida, la presencia de características del disparo a
corta distancia (tatuajes, chamuscamiento, ahumamiento), la confrontación de
proyectiles y casquillos, la determinación de trayectorias, así como cuanto detalle y
circunstancias que fueran de utilidad y resulten posibles para el esclarecimiento de
un hecho delictuoso en una investigación Policial y/o Judicial.

18
IMPORTANCIA
La técnica de estudio de la Balística Forense, se basa en la demostración de la
identidad balística que se establece entre un arma de fuego y sus proyectiles; por lo
tanto, las características o estrías que presenta un proyectil o cartucho disparados por un
arma de fuego y observados al microscopio de comparación, presentarán similitud de
características de originalidad y constancia; es decir, serán como dos impresiones digita-
les provenientes de un mismo dígito. No existen armas de fuego que produzcan un
disparo similar, pese a su producción en serie.
Para Medina, F. (2018) La balística forense cuenta con dos esquemas principales
respecto al tratamiento que se le da a los indicios, uno es el examen físico y otro son
las pruebas químicas.
Los exámenes físicos se realizan empleando herramientas de tipo óptico y de medición,
como registro fotográfico y de video, lupas, microscopios, básculas, reglas, decámetros,
flexómetros, etc. Algunas de las actividades que se realizan en los exámenes físicos, son
la comparación de casquillos, balas, mascas dejadas por las armas de fuego, fijación de
los impactos de los proyectiles sobre las diferentes superficies, reconstrucción de
trayectorias de los proyectiles, y otros mecanismos para poder emitir un concepto sobre
los objetos sobre los que se hace la evaluación.
Por otra parte, las pruebas químicas constituyen el tratamiento que se da a los indicios,
mediante sustancias y materiales que reaccionan químicamente con estos. En los casos
que se requiere la detección de rastros de pólvora y metal en cuerpo, ropa y otros
elementos, se usan técnicas como el “rodizonato de sodio, Walker, nitritos, etc.” dando
cabida a diferentes resultados que son interpretados por los expertos en este campo o
peritos (Cibrián, 2007).
Entre otros problemas que la balística forense resuelve a los encargados de administrar
justicia, se tiene a los siguientes:
- Diagnóstico de la distancia a que ha sido efectuado el disparo,
- Dirección del disparo,
- Posición probable de la víctima y victimario,
- Orden de las heridas,
- Diagnóstico diferencial entre disparos in vita y los post mortem,
- Trayectoria de los proyectiles y vaina, etcétera
DIFERENCIA ENTRE LA BALÍSTICA Y BALÍSTICA FORENSE
Como ya se ha mencionado, existe confusión y poca documentación que haga una
diferencia entre la ciencia balística y la balística forense, por lo que ambos campos se
consideran uno mismo.
Campos (2010) hace la distinción de balística forense, menciona que ésta es la propia
ciencia balística, aunque con una perspectiva distinta. Por ejemplo, la balística clásica
investiga qué arma y qué munición emplear para lograr ciertos efectos en el blanco; por
otro lado, la balística forense actúa de manera inversa, es decir, tomando en cuenta los
efectos en el blanco se determina qué tipo de arma y munición se utilizó, además de
analizar la distancia y ángulo del tiro, el número de disparos efectuados y si el casquillo y
bala fue disparada por el arma sospechosa.
Es relevante mencionar la importancia de la Balística hoy en día, al respecto Mauricio
(2013) menciona:

19
Estas armas, como instrumentos al servicio del crimen, deben ser identificadas.
Corresponde entonces a la ciencia balística estudiar este tipo de indicios y con ello
ayudar a la resolución de los problemas judiciales. Este apoyo se traduce en: determinar
el tipo de arma usada; calibre; trayectorias; entre otros (p. 1).
Además, esta técnica es de gran utilidad en la investigación forense y da elementos que
sugieren cómo sucedieron los hechos. Los elementos analizados son proyectiles, armas
de fuego, vainillas, postas, perdigones, fragmentos y municiones. En los estudios de
campo, los peritos apoyan a las autoridades judiciales en la descripción y análisis de
armas de fuego, cartuchos y proyectiles. También recolectan y clasifican las evidencias
físicas, además estudian las heridas y trayectoria que las balas siguen en el cuerpo,
obteniéndose gracias al protocolo de la historia clínica y necropsia.
CARTUCHOS
DEFINICIÓN
El Cartucho es un cilindro de metal, cartón o material sintético, compuesto por el
casquillo, proyectil, pólvora y fulminante, que son utilizados en armas de retrocarga, de
repetición y automático;
CLASIFICACIÓN
1. Por su sistema de percusión
a. Percusión central (centerfire)
En este tipo de cartucho el fulminante se encuentra en el centro del culote del
casquillo.
b. Percusión anular, lateral o marginal (rimfire)
El fulminante se encuentra en el reborde del culote del casquillo, pudiendo por lo
tanto efectuarse la inflamación de la pólvora por el choque del percutor en
cualquier punto de la periferia.
c. Percusión en espiga
Cartuchos antiguos (desuso) que presentan en el reborde del culote un pin que
activa el fulminante que se encuentra en el interior del cartucho. Este cartucho
fue el precursor de todos.
2. Por su calibre
a. Grueso calibre
Aquellos cartuchos cuyo proyectil presentan un diámetro mayor a los 75mm.
b. Mediano calibre
Cartuchos cuyo proyectil presentan un diámetro no mayor de 75mm, ni menor de
20mm.
c. Pequeño calibre

20
Cartuchos cuyo proyectil presenta un diámetro menor a los 20mm.
3. Por su empleo
a. De guerra.
b. De caza.
c. De uso personal
d. De instrucción
e. Especiales
4. Por el material del que son fabricados
a. Metálicos:
Son los cartuchos comunes con todo el cuerpo de material metálico (latón) son
los utilizados por armas cortas, intermedias y largas que presentan rayado
helicoidal.
b. Semi-metálicos:
Son los cartuchos de empleo común en las escopetas (cápsula de material
metálico y cuerpo del cartucho de material sintético).
c. Plásticos:
Son cartuchos estructuralmente formados por un material sintético especial
diseñados para un fin determinado: tiro en galería, detonadores, etc.
5. Por la cantidad de proyectiles:
a. Proyectil único:
Es el cartucho que lleva un solo proyectil. Los cartuchos para armas de fuego en
general
b. Proyectil múltiple:
Es el cartucho que aloja varios proyectiles (metralla, postas, perdigones de
plomo o goma). Ejm: Cartuchos de caza, antidisturbios, etc.
6. Por la forma de su proyectil
a. De plomo desnudo o blando.
b. Plomo semi encamisado o blindado parcial.
c. De plomo encamisado o blindado.
d. De núcleo acerado encamisado.

21
e. De plomo con revestimientos.
f. De plástico o goma
ELEMENTOS DEL CARTUCHO
A. Proyectil o bala
Es un cuerpo compacto y resistente, el cual va engarzado o engargolado en la parte
superior del casquillo (labios), fabricados en diferentes formas en razón de los
efectos que se quiera producir al impactar. Su dureza depende del tipo de aleación
del que están compuestas, existiendo los proyectiles metálicos, plásticos, gomas y
hasta de nylon. Los proyectiles de plomo generalmente se encuentran compuestos
por 96% de plomo y 4% de estaño.
En lo referente a los cartuchos semimetálicos de escopeta, debemos mencionar que,
cuando el diámetro de la bala esférica se sitúa entre 9,14 mm. y 6,1 mm. se la
denomina “posta”. Cuando el diámetro es inferior a 5 milímetros pasa a denominarse
“perdigón”.
Actualmente existen proyectiles de plástico de más precisión y efectividad. Puede
encontrarse las siguientes clases:
1. De Plomo desnudo
Constituido básicamente por plomo y estaño, para lograr una mayor dureza,
evitando así se fragmente el proyectil.
2. Plomo con baño electrolítico
Estos proyectiles aparte de la configuración normal de su materia prima,
presentan un baño por electrólisis hecho con cobre u otro metal.
3. De Plomo encamisetado
A pesar del endurecimiento del plomo no es suficiente para resistir las grandes
velocidades actuales; para compensar las debilidades del plomo, se le ha
reforzado con camisas, es decir al núcleo de plomo se le ha cubierto de un metal
más resistente que él.
4. De acero encamisetado
Este tipo de proyectil es utilizado en los cartuchos perforantes para fusil. Ejm:
Los cartuchos coreanos que se emplean en los fusiles AKM.
La mayoría de cartuchos para armas de fuego, excepto las de escopeta o la de
armas de aire comprimido, tiene la forma oblonga que son aquellos en los que
predomina más el largo que el ancho. Consta de las siguientes partes:
- Ojiva
- Cuerpo
- Base
Toman las siguientes formas:

22
- Cónicas
- Semicónicas
- Ojivales
- Semiojivales
- Punta chata/Wad-cutter
- Dum-Dum
Potencia de detención
Es la propiedad de los proyectiles de detener o parar el cuerpo impactado, en este
caso influyen la masa y velocidad del proyectil. Es la energía cinética existente en el
momento del impacto dada en kg-m. multiplicada por la superficie frontal del proyectil
en cm2
. La unidad del poder de detención se llama "Stopwer", corresponde a 1 kg por
1cm2
. Depende por lo tanto de la velocidad inicial de la bala, del peso y de la sección
en el momento del impacto. No tiene la misma sección una bala con punta plana que
una cónica aguda. Tampoco es lo mismo que impacte una bala blindada con punta
reforzada, que una semiblindada con la punta hueca, ya que esta al expandirse en el
impacto presenta una superficie mayor.
Se han hecho muchos estudios para averiguar cuando se va a poner a un individuo
"fuera de combate". Así se ha establecido con más o menos asentimiento de la
mayoría que por debajo de 5 St. no tiene casi efectos, hay un ligero shock entre 5 y
10, hasta 15 son importantes las consecuencias y a partir de 15 St. se deja seguro
fuera de combate.
Para conseguir un mayor poder de parada, con el mismo calibre, los fabricantes
suelen intentar que la sección de la bala aumente en el impacto considerablemente.
Con ello se aumenta irremediablemente, al llevar la velocidad necesaria, los daños
producidos en el cuerpo humano.
Potencia de penetración
Es la propiedad que tienen los proyectiles de vencer la resistencia que presenta el
blanco al ser penetrado y esta en función de la energía cinética residual del proyectil,
al momento de tocar el blanco.
Se calcula dividiendo la energía cinética en kg-m en el momento del impacto, entre la
sección del proyectil en cm2
. La unidad es el "perf". Variará el coeficiente según sea
la forma la forma del proyectil y de lo que esté fabricado, así como de la naturaleza
de donde impacte. Al contrario de lo explicado para el poder de parada, para
aumentar el poder de penetración, se realizan balas que tengan en el impacto una
superficie mínima.
Las balas por sus funciones y efectos que producen se clasifican en:
BALA NORMAL U ORDINARIA
Constan por lo general de un núcleo, el que es recubierto por una camisa o blindaje.
por contar con un núcleo completamente cubierto, dejaran menos residuos de plomo
sobre las paredes del anima de los cañones, se les conoce como cartuchos de
guerra y en ingles se describe como Full Metal Jacket (FMJ).
BALA PERFORANTE

23
Balas que tiene suficiente poder de penetración sobre ciertas estructuras blindadas,
tienen dentro de su camisa un núcleo que, en lugar de ser plomo, es de acero u otro
metal muy duro, como el tungsteno o uranio. La bala se pinta en color negro.
BALA INCENDIARIA
Balas que tiene en la punta un compuesto químico especial hecho a base de fósforo,
que en el momento del impacto se ceba, incendiándose, se emplea para provocar
incendios de materiales inflamables. la punta de la bala se pinta en color naranja,
azul o plateado.
BALA TRAZADORA
Balas que tienen en la parte posterior un compuesto especial (hecho a base de
magnesio) que se incendia con la carga de proyección y permanece encendido
durante casi todo el recorrido de la bala. se utilizan para fines tácticos y militares,
donde se desea detectar y corregir la dirección de los siguientes disparos que se
requieren efectuar sobre un determinado objetivo. la punta de la bala se pinta en
color rojo o verde.
BALA EXPANSIVA
Balas que tienen una porción de plomo al descubierto en su punta, son conocidos
como de punta blanda, y al igual que las balas de punta hueca tienen la
particularidad de deformarse por expansión, diseñada para causar el mayor daño
posible en cuerpos humanos o animales.
BALA EXPLOSIVA
Balas que tienen en la punta una cápsula de fragmentación que contiene el material
explosivo, ordinariamente fulminato de mercurio mezclado con clorato de potasio,
que al impactar con cuerpo duro se fragmenta.
BALA DEPORTIVA
Balas de plomo, se presentan varios tipos, como los denominados wadcutter y
semiwadcutter (sacabocados), que son empleados principalmente en revólveres,
destinados para fines de competencia, ya que deja bien definido el orificio.
BALA DENOMINADA NYCLAD.
Bala de plomo, comercializado por la compañía norteamericana federal, donde el
plomo se encuentra forrado de nylon de color azul oscuro, que tiene la función de
reducir el emplomado del anima de los cañones. también se dice que la bala por
presentar esta cubierta, se encuentra libre de metales tóxicos. el cartucho con este
tipo de bala se manufactura en los calibres nominales 9 mm Parabellum, .38”
Especial y .357” Magnum.
BALA DENOMINADA GAS CHECK.
Bala de plomo y, en algunos casos presenta un sello de bronce de escasos 3 mm de
espesor, cuya función es la de resistir el empuje que efectúan los gases propulsores,
evitando que el plomo se reblandezca por las altas temperaturas generadas por la

24
combustión de la pólvora. son utilizados para fines deportivos y de adiestramiento de
agentes policíacos.
BALA DENOMINADA SUPER UNLEADED (SIN PLOMO).
Bala normal, también denominada totalmente encamisada (TMJ), el cartucho que
conforma esta bala, cuenta con una cápsula detonante cuya mezcla fulminante
carece de plomo, así como de una bala completamente blindado, que se caracteriza
por un núcleo de plomo encamisada de cobre y cerrada en su base por un disco del
mismo metal, asegurando que el plomo quede encapsulado. esta munición es muy
apropiada para disparos en polígonos cerrados, disminuyendo la condensación de
plomo en el ambiente.
BALA DENOMINADA PUNTA BLANDA Y DE PUNTA HUECA.
Las balas que presentan una porción de plomo al descubierto en su punta, son
conocidas como de punta blanda, y al igual que las balas de punta hueca tienen la
particularidad de deformarse por expansión, provocando daños más severos sobre
estructuras humanas o animales. se les denomina también como balas expansivas.
BALA DENOMINADA SILVERTIP.
Bala de punta hueca (expansiva), presenta alrededor del orificio un serie de
hendiduras o muescas que debilitan el metal de la camisa, lo que facilita la expansión
durante la penetración, y ocasionalmente se puede producir una fragmentación del
proyectil, la compañía Winchester tiene en el mercado cartuchos con este tipo de
bala de camisa de aluminio y se manufactura en los calibres nominales .32” Auto,
.380” Auto, .38” Especial, .357” Magnum, 9 mm Parabellum, .38” Super, .40” S&W,
10 mm Auto, .41” Rem Magnum, .44” S&W Especial, .44” Rem Magnum, .45” Auto y
.45” Colt.
BALA DENOMINADA HIDRA SHOCK.
Bala de punta hueca, que en el centro de su hueco cuenta con un vástago de metal
que sobresale del mismo núcleo de plomo, teniendo la función de controlar de
manera uniforme una rápida expansión, y a su vez, eficientar la transferencia de la
energía durante el proceso de penetración. El cartucho que cuenta con este tipo de
bala fue patentado por el norteamericano federal y se manufactura en los calibres
nominales .380” auto, .38” especial, .357” magnum, 9 mm Parabellum, .40” S&W, 10
mm Auto, .44” Rem Magnum, .45” Auto.
BALA DENOMINADA STARFIRE.
Bala desarrollada por la compañía PMC, quien lo anuncia como la nueva frontera en
tecnología de balas para uso de las fuerzas de la ley, defensa domestica y cacería.
Presenta en su hueco un grupo de cinco costillas estiradas y afiladas que dan la
apariencia de una estrella, y según el fabricante, con esta bala se obtienen
excelentes cualidades en cuanto a su poder de detención, pues ofrece una
combinación ideal de penetración profunda y una rápida expansión, hasta el doble de
su diámetro original y, virtualmente sin ninguna perdida de masa.
BALA DENOMINADA SAFETY SLUG.

25
Bala fabricada por la compañía Glaser Safety Slug Inc. que consiste en una camisa
de cobre con un núcleo comprimido, conteniendo en su interior un gran cantidad de
pequeñas municiones de plomo, y cerrado en su punta con una cubierta de plástico.
Este se presenta en dos variantes, los de punta azul, con municiones del tamaño 12
y los de punta plateada, con municiones del tamaño 6. al decir del propio fabricante,
se trata de una munición de alto rendimiento que proporciona una superior
penetración en objetivos inanimados sólidos, evitando su rompimiento, y en cuerpos
animados proporciona un máximo poder de detención, que sobrepasa 3 ½ veces
mas al mejor proyectil de punta hueca de su mismo calibre. Su diseño balístico
provee de un máximo alcance efectivo y un alto grado de precisión. los cartuchos con
este tipo de bala se manufacturan en los calibres nominales .25” Auto, .32” Auto,
.380” Auto, .38” Especial, .357” Magnum, 9 mm Parabellum, .38” Súper, .40” S&W,
10 mm Auto, .44” Especial, .44” Rem Magnum, .45” Auto, .45” Colt, .223” Rem, 7.62
x 39 mm, .308” Win y .30” – 06 Springfield.
BALA DENOMINADA BLACK TALON.
Bala fabricada por la Winchester, que se presenta encamisada de punta hueca,
recubierta con un pavón oscuro, donde el engarce de la camisa en el interior del
orificio, se observa en forma de picos doblados hacia adentro, y que después de
haber provocado la expansión controlada, estos filosos picos abren dando el aspecto
de garras de ave depredadora, se considera de penetración profunda, por lo cual los
efectos destructivos son realmente considerables.
BALA CON ACELERADOR
Bala diseñada por la compañía Remington, consta de un proyectil de peso ligero,
encamisado de cobre y que puede ser de punta blanda o normal, con un diámetro
menor al calibre del proyectil estándar que los cartuchos que los conforman. la bala
se encuentra montada en una funda de plástico rígido de color beige, la que presenta
el calibre adecuado del cañón del arma, y que se ensambla al cuello del casquillo.
El cometido de la funda es el de obtener la correspondiente rotación impartida por el
rayado del cañón y que se transmite al proyectil durante su trayectoria. Entonces, la
funda tendera a desprenderse de la bala y, por ser esta mas ligera, incrementara su
velocidad inicial en comparación con los proyectiles convencionales del mismo
calibre nominal. siendo lógico el considerar que el proyectil carecerá de las marcas
características impresas por el rayado del cañón.
Las balas con acelerador son fabricados en los calibres nominales; .30” – 30 Win,
.308” Win y .30” – 06 Springfield, todos ellos son balas de 3.6 gramos de peso.
B. Casquillo.
El casquillo, vaina o estuche, es un cuerpo cilíndrico ligeramente tronco cónico que
puede ser de latón o cobre, cartón o material sintético. Es el elemento más
importante del cartucho, ya que en él se alojan el fulminante o cápsula iniciadora, la
pólvora y el proyectil.
Es de una sola pieza y consta de 5 partes, culote, cuerpo, gola u hombro, gollete y
boca. tiene la función de contener la carga de proyección, la bala y la cápsula
detonante, además de proveer un ambiente a prueba de agua para la carga de
proyección (pólvora), así como evitar el escape de los gases por expansiona del
mismo casquillo.

26
A continuación, nos vamos a referir en todo momento a los casquillos metálicos,
dejando los semi-metálicos (de escopeta principalmente) para mas adelante. Los
casquillos son recipientes en forma de tubo, en cuyo interior va la pólvora propulsora
y la cápsula iniciadora, sujetando fuertemente la bala en su lado abierto.
La gran mayoría de los casquillos actuales están fabricados de "latón militar",
llamado latón 70/30, siendo en España el latón 72/28 (72 % de Cobre y 28 de Zinc).
Seguidamente el metal más usado es el acero latonado, el acero y en menor medida
el aluminio.
Partes del casquillo
Un casquillo tiene las siguientes partes: Culote, Cuerpo, Gola, Gollete y Boca.
Algunas de ellas no siempre están presentes.
1. Culote
Es el fondo del casquillo. Si el cartucho es de percusión central, tiene un
alojamiento para la cápsula iniciadora, siendo el grosor del culote mayor que el
del cuerpo del cartucho. Es plano por la parte exterior y lleva una pestaña o una
ranura de extracción, o ambas cosas. Si la percusión del cartucho es anular, el
grosor del culote es fino, no lleva el alojamiento para la cápsula iniciadora y
posee una pestaña hueca, en cuyo interior va el explosivo iniciador.
2. Cuerpo
Puede ser cilíndrico o troncónico, siendo el espesor decreciendo de culote a
boca. Los cuerpos troncónicos están en desuso, si bien los cilíndricos, son muy
ligeramente troncónico.
3. Gola y gollete
La gola es un tronco de cono que produce un estrechamiento en el cartucho,
siendo esa parte mas estrecha a continuación de la gola el gollete.
4. Boca
Es la parte abierta del cartucho, su misión es mantener la bala fuertemente
engarzada.
Tipos de casquillo
La clasificación de los casquillos se efectúa por su forma exterior y la forma del
culote. Así por la forma exterior se clasifican en:

27
1. Cilíndricas.
2. Cilíndricas entalladas
3. Cilíndricas golleteadas
4. Cónicas,
5. Cónicas golleteadas.
Formas de culotes
1. De pestaña. No existe ranura. Típica de revólver.
2. Rasurado. Con el fin de facilitar la extracción se le realiza esa ranura.
3. Culote reforzado. Típico de la munición Magnun, ideado por H&H para asegurar
el asentamiento de un cartucho casi sin hombro. Se uso actualmente es para
evitar disparar munición en un arma de igual calibre pero que no puede soportar
las presiones de este cartucho
4. Ranurada con pestaña.
5. Ranurada con pestaña corta
MEDIDAS Y TIPOS DE CASQUILLOS
Existen dos instituciones que intentan el estandarizar las medidas de los cartuchos y
recámaras, la CIP (Comisión Internacional Permanente para la prueba de armas
portátiles y sus municiones) y la SAAMI. Se ha acordado el dar las dimensiones del
cartucho máximo y de la recámara mínima. Dado que hay un margen de error en la
fabricación, que las medidas del cartucho máximo y recámara mínima, como es

28
lógico, no coinciden, y que existen calibres, cuya diferencia de tamaño con otros es
tan pequeña, puede no resultar tan clarificador como en un principio pueda pensarse.
Lo que sigue son las medidas máximas de los cartuchos, si bien los fabricantes
suelen hacer las vainas en otros tamaños, dentro de las medidas. Además, se han
contrastado al menos tres fuentes de información y en ocasiones (demasiadas) no
han coincidido, si las tenía han prevalecido las medidas de CIP.
C. Fulminante o cápsula iniciadora
Es una pequeña cápsula metálica que contiene una sustancia química altamente
sensible (explosivo), muy fácil de detonar por un golpe. Al actuar el percutor sobre
éste, produce una detonación y el encendido de la pólvora originando su deflagración
con gran cantidad de gases. Esta cápsula tiene orificios llamados oídos u opérculos.
Si tiene uno sólo se le denomina boxer y si tiene dos berdán. Asimismo, los
fulminantes para cartuchos de escopeta son de mayor dimensión y se clasifican por
su diámetro: de 4.5 mm, de 5.5 mm etc.
D. Carga de propulsión (pólvora)
La pólvora tradicional fue una mezcla de salitre, azufre y carbón conocida como
pólvora negra, la cual se inflamaba despide bruscamente gran cantidad de gases y
humo. En la actualidad es la pólvora blanca (sin humo), químicamente es una
pólvora piroxilada (trinitrato, pentanitrato u octonitrato de celulosa) que al deflagrar
(arder rápidamente con llama y sin explosión), genera gases a una gran presión,
impulsando y dándole la fuerza suficiente al proyectil para que se desprenda del
cartucho y recorra el ánima del tubo cañón del arma de fuego. La pólvora por su
forma puede ser granulada, cilíndrica hueca, cilíndrica compacta o laminada.
E. El Taco
La misión del taco es múltiple: por un lado, aprovecha al máximo los gases
producidos en la combustión de la pólvora gracias un perfecto sellado interno del
cartucho en el momento del disparo y, por otro, contiene y protege a los perdigones
en su trayecto por el interior del cañón evitando que se deformen por rozamiento con
las paredes. Además, gracias a la flexión del pilar de unión de las dos cazoletas del
taco, suaviza el retroceso del arma al amortiguar el impacto inicial que se produce en
el momento del disparo.”
Sin olvidar la importancia de balas, perdigones, pólvora y vainas, el taco es
fundamental en la consecución de la regularidad balística, en presiones y
velocidades. La calidad de un cartucho depende en gran manera de la de su taco.
Cuanto mejor sea el taco mejor rendimiento obtendremos del cartucho, y mejor
garantizaremos un funcionamiento óptimo de este tipo de munición, sobre todo,
cuando va cargada con perdigones o postas.
La misión del taco es múltiple: por un lado el taco sella la cámara de gas
manteniendo los gases fuera del haz de perdigones, evitando las dispersiones que
ocasionaría la perturbación del haz por los gases y, por otro, protege a los
perdigones impidiendo que se deformen en el momento de la deflagración de la
pólvora y durante todo el recorrido por el cañón.
Inicialmente los tacos eran de fieltro, corcho o papel prensado, pero desde que la FN
(Fabrique Nationale Herstal S.A.) inventó el taco plástico de doble cubeta (Shot

29
Wrapper) empleándolo en su cartucho “Legia” la mayoría de los cartuchos montan
tacos plásticos.
Vista N° 1
1. BALA (PROYECTIL EN VUELO).
2. CARGA DE PROPULSIÓN (PÓLVORA).
3. CASQUILLO O VAINA.
4. FULMINANTE (CÁPSULA INICIADORA).
Vista N° 2
1. BALA, POSTA O PERDIGONES.
2. CARGA DE PROPULSIÓN (PÓLVORA).
3. CASQUILLO O VAINA.
4. FULMINANTE (CÁPSULA INICIADORA).
5. TACO.
Vista Nº 3: Diferentes tacos de escopeta

30
LA PÓLVORA
Historia
La pólvora fue inventada por los chinos para hacer fuegos artificiales y armas,
aproximadamente en el siglo IX de nuestra era, aunque no concibieron las armas de
fuego como nosotros las conocemos. Los griegos y los árabes la introdujeron en Europa
alrededor del 1200.
Es probable que la pólvora se introdujera en Europa procedente del Oriente Próximo. La
primera referencia a su fabricación en Europa se encuentra en un documento de Roger
Bacon, la Epistola de secretis operibus Artis et Naturae, et de nullitate Magiae (ca. 1250).
Berthold Schwars, un monje alemán, a comienzos del siglo XIV, puede haber sido el
primero en emplear pólvora para impulsar un proyectil, aunque parece ser que por esa
misma época los árabes ya la habían usado con ese mismo fin en la Península Ibérica,
según se desprende de las crónicas del rey Alfonso XI de Castilla. Hay quien sostiene
que esa misma sustancia ya había sido utilizada, también por los árabes, en la defensa
de la ciudad de Niebla (Huelva) cuando fue sitiada por Alfonso X el Sabio, casi un siglo
antes.
Sean cuales fueren los datos precisos y las identidades de sus descubridores y primeros
usuarios, lo cierto es que la pólvora se fabricaba en Inglaterra en 1334 y que en 1340
Alemania contaba con instalaciones para producirla.
La primera pólvora descubierta es la denominada pólvora negra, que está compuesta de
determinadas proporciones de carbono, azufre y nitrato potásico. Tiene la siguiente
proporción: 75% de nitrato de potasio, 15% de carbono y 10% de azufre. Actualmente se
utiliza en pirotécnicos y como propelente de proyectiles en armas antiguas.
Las modernas pólvoras están basadas en explosivos, como el TNT, que con diversos
elementos reduce su velocidad de combustión a fin de lograr un efecto de propelente
antes que un efecto explosivo puro.
Las ventajas de las pólvoras modernas son su bajo nivel de humo, bajo nivel de depósito
de productos de combustión en el arma y su homogeneidad, lo que garantiza un
resultado consistente, con lo que aumenta la precisión de los disparos.
Aunque aún se pueda encontrar este tipo de pólvora para los fines descritos
anteriormente, esta fue desplazada por la pólvora nitrocelulósica o sin humo en la última
década del siglo XIX, substituyéndola totalmente por las notables ventajas que tenía
sobre la otra.
La ventaja que influyó con mayor fuerza para cambiar de una pólvora a otra fue el nulo
residuo que dejaban en el ánima del cañón las nuevas pólvoras sin humo. Esto fue una
gran ventaja, ya que se podían disparar cientos de disparos sin tener que limpiar el
cañón.
Actualmente la pólvora que utilizan los cartuchos es pólvora sin humo.
Definición

31
La pólvora es una sustancia explosiva utilizada principalmente como propulsor de
proyectiles en las armas de fuego, y como propulsor y con fines acústicos en los juegos
pirotécnicos.
Es el elemento propulsor de la bala, al aprovechar las altas presiones originadas por la
confinación de los gases resultantes de su combustión.
La pólvora es una mezcla de componentes químicos que contienen gran cantidad de
oxígeno que les permite arder en confinación, sin necesidad de oxígeno atmosférico.
Clasificación de las pólvoras
Se clasifican atendiendo a su composición o carga de proyección en:
 Pólvoras con humos:
Constituidas por la pólvora negra (mezcla de carbón, azufre y salitre (Nitrato de
potasio) y por la marrón (en la que el salitre lo constituye el nitrato sódico.
La pólvora negra es el producto resultante de la mezcla variable de tres
componentes: Nitrato Potasico (Salitre-sustancia salina). Carbón Vegetal y el
Azufre.
Su fórmula es KNO3 + S + C.
Químicamente, el carbón y el azufre arden gracias al nitrato potásico, que es el
comburente, pues suministra el oxígeno para la combustión. Se puede emplear
nitrato sódico (nitro de Chile), pero es higroscópico (condensa sobre sí la humedad
ambiente). También hay otra pólvora comúnmente usada, que en vez de nitrato
potásico lleva clorato potásico (KClO3), cuyo uso se da en pirotecnia. El clorato de
potasio no es muy higroscópico y funciona mejor que el nitrato de potasio, pero la
combustión junto al carbón y al azufre se hace mucho más rápidamente, siendo casi
explosiva; por ello se usa en pirotecnia. Las cantidades de cada componente son:
50% KClO3, 35% carbón y 15% azufre. El azufre ayuda en la combustión, porque
cuando se quema, se produce dióxido y trióxido de azufre, SO2 y SO3, y al juntarse
con moléculas de agua procedentes, no de la combustión, sino de la humedad, se
produce ácido sulfúrico (H2SO4) y sulfuroso (H2SO3), que reaccionan violentamente
con el clorato de potasio, haciendo que se descomponga muy rápidamente.
 Pólvoras Sin humos o pólvoras blancas:
Pólvoras de base simple: También se denomina algodón pólvora, pues se obtiene
tratando el algodón o celulosa con ácido nítrico y con ácido sulfúrico. Son aquellas
que contienen como único componente activo la nitrocelulosa, gelatinizada con un
disolvente volátil (éter, acetona, alcohol, etc.), a la que además se le agrupan
diversos aditivos como antillamas (bitartrato potásico, vaselina, perclorato amónico,
nitrito potásico, cloruro de potasio, etc.), estabilizantes (difenilamina, carbonato de
calcio, alcanfor, etc.), moderadores de la combustión (uretanos, dinitrotolueno,
alcanfor, etc.), agentes antiestáticos (grafito), oxidantes (nitrato de bario, óxido de
plomo o magnesio, dicromato de potasio, etc.).
Pólvora de doble base: Sus componentes activos son la nitrocelulosa, la
nitroglicerina, o el dinitrato de dietilenglicol, como gelatinizantes; si es sin disolvente,
la pólvora se denomina SO; si lo tuviera normalmente, sería la acetona. Por supuesto
que además se suelen agregar estabilizantes (difenilamina, centralita, acetatos),
modificadores de la velocidad de combustión, antillamas, etcétera. Tiene un alto
potencial calorífico que la hace muy erosiva en el tubo del cañón, con fuertes

32
llamaradas en la boca del fuego del arma; Es un tipo de pólvora que permite un
grano muy grueso. No obstante, las denominadas pólvoras esféricas (esferoidales o
discoidales, es decir, esferoidales pero aplastada), son un tipo de pólvora de doble
base, que por su especial modo de fabricación puede cortarse en granos muy
pequeños, pues hace que estas pólvoras adquieran propiedades balísticas algo
diferentes y sean menos calientes (son depresivas); por todo ello, se utiliza funda
mentalmente en armas de pequeño calibre.
Pólvora de triple base: Contiene como componentes activos, además de la
nitrocelulosa y el dinitrato de dietilenglicol (de doble base), otro tercer componente
explosivo como la nitroguanidina, que disminuye la erosividad, la llamarada y el
potencial, proporcionando a la deflagración de dichas pólvoras un volumen de
gases muy elevado. Como a los otros tipos de pólvoras, se les añade estabilizantes,
plastificantes, etc.
Ventajas de la pólvora sin humo respecto de la negra:
 No deja prácticamente residuos y los pocos que deja no son higroscópicos, por lo
que no producen la rápida oxidación del ánima del cañón.
 Apenas sale humo por la boca del cañón al efectuar un disparo. Con lo que hace
más difícil averiguar el lugar de procedencia de los disparos.
 Es mucho más potente y por eso contribuyó a la reducción de calibres.
 Es muy estable e insensible a los cambios de temperatura y golpes, más fácil de
fabricar, y almacenar con un nivel de peligro más bajo.
 Su manejo no es tan peligroso y en caso de que se prendiera fuego, al ser más lenta
su combustión apenas haría daños.
 Por todo esto a finales del siglo XIX se hicieron innumerables ensayos con distintos
tipos de propelentes hasta llegar a lo que conocemos hoy por pólvora sin humo y ya
en la última década de ese siglo aparecieron los primeros cartuchos militares con
este tipo de propelentes
Clasificación atendiendo a su forma y dimensiones de grano
En bandas, laminillas, lentejuelas, cilíndricas, tubulares o esféricas.

33
PÓLVORA EN HOJUELA
PÓLVORA CILÍNDRICA
Clasificación atendiendo a la velocidad de combustión:
 Depresivas: Después de súbito crecimiento la presión decae rápidamente.

34
 Progresivas: La velocidad de combustión aumenta progresivamente y se mantiene
hasta la salida de la bala del cañón.
Clasificación atendiendo a la velocidad de encendido:
 Pólvoras vivas: que normalmente son utilizadas en cartuchos para arma de fuego
corta, puesto que su deflagración debe ser muy rápida, esto es debido a la longitud
del cañón de las armas.
 Pólvoras lentas: habitualmente son utilizados en cartuchos para arma de fuego
larga, esto debido a que su deflagración debe estar acorde a la longitud del cañón
del arma.
EL FULMINANTE
Historia
La cápsula fulminante o pistón inicialmente fue concebida para las armas de percusión,
surgidas a principios del siglo XIX.4 Esta cápsula se colocaba sobre la boquilla del fogón,
a la que se dio el nombre de "chimenea", la cual estaba ubicada en el exterior de la
recámara del cañón y estaba comunicada a esta por medio de un orificio (oído). Al ser
golpeada por el martillo, la mezcla fulminante detonaba, proyectando una llamarada
caliente en el oído y luego en la pólvora de la carga que estaba en el cañón, produciendo
la salida del proyectil.5
La invención de la cápsula fulminante supuso el definitivo paso para el desarrollo del
sistema de percusión, ya que los anteriores inventos diseñados para este sistema
utilizando fulminantes sin cápsula habían resultado poco eficaces.
El inventor de la cápsula fulminante sigue siendo discutido en la actualidad, pero parece
ser que el primero en patentarla fue François Prélat en 1818. Otros investigadores que
reclaman para sí el invento son Joshua Shaw, el célebre armero londinense Joseph Egg,
James Purdey y el coronel Peter Hawker. En cualquier caso, fue Henry Deringer el
primero en utilizarlas comercialmente en pistolas.6
Con el posterior invento de las armas de retrocarga y los distintos tipos de cartucho a
mediados del siglo XIX, la cápsula fulminante junto con la carga explosiva (pólvora) y la
bala, quedarían integrados dentro del mismo cartucho.7
Cápsulas fulminantes para cartuchos de percusión central tipos Berdan (izquierda) y
Boxer (derecha).
Hasta mediados del siglo XX, la sustancia más utilizada fue el fulminato de mercurio,
aunque es tóxico (envenenamiento por mercurio) y libera al aire vapores tóxicos de
mercurio al estallar. Además, es inestable y bastante sensible al agua, los choques y la
electricidad estática. Además, el mercurio, si no está estabilizado, es corrosivo para los
metales con los que se amalgama naturalmente. Finalmente, uno de los aditivos que se
añadía a menudo, el clorato de potasio, también corroía los cañones de los fusiles. Por
estas razones, se le mezclaba generalmente con un barniz para estabilizarlo y se
encerraba en una cápsula metálica estanca y sólida, para que una sola percusión precisa
y violenta pudiera provocar su explosión.

35
En 1927, Remington fue el primer fabricante de armas en difundir uno de los primeros
fulminantes no corrosivos (bajo la marca "Kleanbore"), pero los fulminantes a base de
mercurio, sin embargo, fueron utilizados durante mucho tiempo para los cartuchos de
caza y de tiro al plato e incluso en las pequeñas municiones de las armas cortas,
exponiendo así a los tiradores, en interiores, a los vapores de mercurio. El fulminato de
mercurio también fue utilizado por Nobel para hacer fulminantes de explosivos destinados
a trabajos de minería.
El fulminato de mercurio ha sido poco a poco reemplazado, desde hace unos años, por
otros productos más estables y no corrosivos, como el estifnato de plomo o la azida de
plomo (PbN6), por ejemplo, o el nitrato de bario, que ha reemplazado al clorato de
potasio. Estos fulminantes son menos tóxicos que los antiguos, pero no inofensivos.
Definición
Es una pequeña carga de compuestos químicos sensibles a los impactos (explosivos)
que se pueden encontrar en el centro o en el borde de la parte posterior del cartucho.
Composición del fulminante:
 Trinitroresorcinato de plomo: PbC6HO8N3 (explosivo).
 Tetraceno: C2H8ON10 (explosivo).
 Nitrato de bario: Ba(NO3)2 (oxidante).
 Dióxido de plomo: PbO2 (oxidante).
 Trisulfuro de antimonio: Sb2S3 (reductor y regulador de combustión).
CLASIFICACION DE LA BALISTICA
La Balística se divide en cuatro grandes partes: Balística Interior, Balística Exterior,
Balística de Efectos, y Balística Identificativa, según realice el proyectil su recorrido
dentro del arma, en el espacio o en su encuentro con el objeto que puede ser casual o
pretendido.
A. Balística interior
Se ocupa del estudio de todos los fenómenos que ocurren en el arma de fuego a
partir del momento en que la aguja percutora golpea el fulminante del cartucho hasta
el proyectil sale la boca de fuego del caño, también se ocupa de todo lo relativo a la
estructura, mecanismo y funcionamiento del arma de fuego.
La Balística Interior toma en cuenta la conversión que se da entre la energía
generada por los fenómenos físico-químicos secundarias a la deflagración de la
pólvora y la energía cinética que adquiere el proyectil. Considera las interrelaciones
de trayectoria, tiempo, presión, volumen, velocidad en el ánima del cañón y la
inducción de “giro” al proyectil para lograr estabilidad durante su desplazamiento
gracias al rayado (campos y estrías helicoidales) del interior del cañón.
La Balística Interior se define como la rama que estudia la forma en que la energía
en reposo contenida en el propelente se libera, y se convierte en energía cinética de
un proyectil.
Existe tres pasos en el proceso de conversión de la energía y ocurren dentro del
cañón:

36
1. La pólvora se descompone y forma productos gaseosos, al mismo tiempo se
libera gran cantidad de calor por la deflagración del propelente.
2. Las grandes cantidades de calor originan altas presiones en la recámara del
arma obligando a la bala o desprenderse del casquillo iniciando su movimiento.
3. La acción provocada por la presión de los gases empuja al proyectil en la
dirección de menor resistencia, esto es, hacia la salida de la boca del cañón y, la
reacción se retroceso del arma.
El primer paso es un fenómeno, el segundo es térmico-dinámico y el tercero es
físico.
Balística Interior estudia los fenómenos que se producen en el interior del arma de
fuego, desde que el percutor hiere al fulminante y termina hasta el proyectil
abandona la boca del arma de fuego.
La balística Interior, tiene una especial incidencia en las características de fabricación
de las armas de fuego y su cartuchería. Es decir, estudia, entre otros aspectos, todos
los fenómenos que impulsan al proyectil, así como el quemado de la carga inicial,
para que est3e a su vez queme el propelente, la presión de los gases, el giro y
rozamiento dentro del ánima rayada, etc.
Balística interna, que trata sobre el desplazamiento del proyectil dentro del arma.
B. Balística exterior
La Balística Exterior estudia la trayectoria real de los proyectiles después de que
estos abandonan el cañón de las armas de fuego, a su vez, la trayectoria se define
como la línea une las diferentes posiciones que va ocupando un proyectil en el
espacio a medida que pasa el tiempo.
Es el análisis de lo que ocurre con el proyectil desde que abandona la boca del
cañón hasta que hace blanco, o bien agota su impulso y cae.
El recorrido de este, independientemente de la forma de dicho camino o de su
permanencia, se llama “trayectoria”.
Estudia los fenómenos que ocurren al proyectil desde que abandona la boca de
fuego del arma hasta que impacta en el blanco o cae por su propia inercia (fuerza
propulsora de los gases, resistencia del aire, atracción de la fuerza de gravedad,
velocidad, alcance, trayectoria).
Balística externa, que se refiere al desplazamiento del proyectil desde la boca del
cañón del arma hasta el “blanco”.
C. Balística de efectos
La Balística de Efectos se orienta al estudio de la acción y consecuencia producida
por los proyectiles, al momento y después de que estos hubieron de impactarse
sobre cualquier estructura o cuerpo, hasta quedar en reposo al proyectil.
Balística de efectos es extremadamente compleja en virtud de la interacción del
proyectil, los fragmentos y los tejidos que impacta, lo que hace muy difícil predecir el
potencial de lesión.

37
Se ocupa de los efectos producidos por el proyectil sobre el cuerpo impactado,
analizándose de paso lo referente a la energía cinética.
La balística terminal o de efectos, es relativa a la actividad del proyectil dentro de los
tejidos de la víctima y los daños que ocasiona.
Estudia los efectos que produce el proyectil en la superficie de impacto. Se concreta
fundamentalmente en la precisión, la perforación o penetración, la detención o poder
de parada, u otros efectos que se pretendan conseguir sobre en la superficie de
impacto.
También algunos autores consideran también la balística terminal o balística de las
heridas, que se ocupa del trayecto que realiza el proyectil o sus fragmentos al
penetrar en el cuerpo, es un cometido especifico de la criminalística.
D. Balística identificativa
Es la parte de la Balística Forense que se ocupa de establecer una relación de
identidad entre las marcas y lesiones aparecidas en los elementos no combustibles
del cartucho (bala, proyectil, casquillo y fulminante) y la parte del arma que ha
ocasionado dichas lesiones, fundamentalmente campos y estrías del cañón y bloque
de cierre, percutor, extractor y expulsor en su caso, lo que permite realizar
comparaciones entre elementos disparados o percutidos por un arma de fuego, para
relacionarlos entre sí.
Estudia el proceso identificativo de las armas en relación a las vainas percutidas y
balas disparadas… Siendo la función principal desde el punto de vista Criminalístico
para la identificación del autor, así como del arma que se encuentra incriminada en
las investigaciones. La misma que es efectuada mediante el estudio microscópico
comparativo.
CAMPOS DE ACCION DE LA BALISTICA FORENSE
I. Inspección técnico balístico (ITB)
Es la diligencia que practica el Perito Balístico y que constituye la aplicación de la
Inspección Técnico Policial (ITP); está constituida por el conjunto de actividades que
se realizan para buscar, detectar y recoger los indicios y/o evidencias susceptibles de
presentar un interés de carácter balístico.
Cuando el Perito Balístico realiza esta diligencia, orienta al pesquisa en su
investigación para que éste pueda realizar una investigación objetiva y efectiva,
tendiente a concluir en la identificación del o de los autores del hecho criminal.
En el lugar donde se ha producido un hecho delictuoso con la intervención de arma
de fuego, se realiza un relevamiento descriptivo fotográfico y una interpretación
técnico-científica tanto de los vestigios materiales del hecho y del arma de fuego, así
como de objetos y de elementos indiciarios relacionados con otras disciplinas
(Medicina forense, Química, Biología, etc.), para la determinación de la causa de la
muerte o lesiones (heridos accidentales, autolesiones, homicidio, suicidio) etc.
Búsqueda de indicios
En una ITC deben tenerse en cuenta las siguientes precauciones:

38
1. Nunca se toma el arma encontrada en la escena del crimen, sin que antes haya
sido registrada su ubicación y posición, mediante fotografías y croquis de
conjunto de aproximación. Si fuera posible se tomarán también fotografías
métricas con ayuda de una cinta gradual.
2. Las inmediaciones del lugar donde se halló el arma pueden ser también de
importancia, por ejemplo, en caso de que en el piso existan huellas que
muestren la caída del arma.
3. En la recolección de muestras de interés, se tendrá especial cuidado en aislar
cada una de ellas, para evitar se alteren o destruyan los indicios.
4. Para el traslado de un arma se procederá primero a verificar si esta se
encontraba cargada o preparada, posteriormente se procederá al embalaje
adecuado; para los demás elementos de estudio, se empleará bolsa de plástico
con la correspondiente tarjeta de la evidencia, facilitando así su identificación y
posterior estudio.
5. La ubicación de casquillos y los impactos de bala en las prendas, serán también
registrados mediante fotografías y croquis.
6. Precisar si las superficies pulidas del arma, cacerina y culata contienen huellas
digitales.
7. Cuando se levanta el arma, no colocar un lápiz u otro objeto similar en el cañón,
a pesar de que algunos lo recomiendan, porque de esa manera puede destruirse
importantes indicios, o producir estrías en el ánima del cañón.
8. Comprobar si existe manchas de sangre, pelos, fibras, etc., procurando que tales
indicios no se alteren ni destruyan para su estudio en el laboratorio.
9. Verificar si el arma estaba cargada o descargada, cartuchos que contenía, si
existen señales de haber sido disparada recientemente, olor a pólvora, etc.
10. Manipular el arma lo menos posible antes de ser entregarla al Laboratorio. No
percutirla.
11. Al buscar la marca y número del arma, debe recordarse que no siempre se
encuentran fácilmente. Algunas veces pueden ser localizadas bajo el cañón del
arma o en lugares cubiertos por baquelita o madera.
II. HERIDAS POR PROYECTIL DE ARMA DE FUEGO.
En las personas y animales, la balística de efectos o terminal estudia los sucesos
que ocurren cuando los proyectiles o balas impactan sobre su estructura, con la
finalidad de establecer los mecanismos que generan su incapacitación. No fue hasta
el empleo de simuladores de tejido humano y la utilización de la moderna fotografía
de alta velocidad cuando se empezaron a entender con mayor claridad los
fenómenos de la balística de efectos.
Se han desarrollado estudios muy serios que demuestran la compleja función de los
proyectiles, generando con ello una mejor comprensión sobre la realidad de los efec-
tos balísticos.

39
EXAMEN BALISTICO EN PERSONAS Y CADAVERES
La realización del examen balístico es el aporte técnico científico, basado en un
cúmulo de apreciaciones que el perito plasma en el Informe pericial.
Dicho examen está orientado a determinar:
1. El orificio de entrada y de salida (si existieran ambos) que presenta el cuerpo
humano u objeto que se examina.
2. Ubicación y forma de las heridas o impactos.
3. Determinación de la distancia y sentido del disparo.
4. Calibre y el tipo de arma empleada.
HERIDAS TÍPICAS PRODUCIDAS POR PAF
1. CARACTERISTICAS DE UNA HERIDA PRODUCIDA POR PROYECTIL DE
ARMA DE FUEGO (PAF)
A. ORIFICIO DE ENTRADA
Es la solución de continuidad producida por el paso del proyectil a través del
soporte, que puede ser prendas de vestir, cuerpo humano u objeto diversos,
cuyas características son sui géneris para cada caso.
Los orificios de entrada presentan características ordinarias y especiales;
que son producidas por la actuación mecánica del proyectil al penetrar la
piel, conformadas por el referido orificio de entrada, el anillo de
enjugamiento, y el anillo de contusión. El diámetro del orificio puede ser
igual, mayor, o menor que el calibre real del proyectil que lo haya producido.
Su tamaño dependerá de varios factores, como la forma y velocidad de
traslación y de rotación del proyectil, de la posición y ángulo de llegada, de
las características zonales de elasticidad de la piel, del espesor del panículo
subcutáneo, de la profundidad de las estructuras óseas, así como de las
posibles deformaciones previas que haya adquirido la bala con respecto a
su forma original.
En impactos perpendiculares de proyectiles ojivales, generalmente el orificio
de entrada se presenta de forma circular, con un diámetro un tanto inferior al
calibre de la bala. Si el proyectil penetra en forma tangencial, producirá una
excoriación alargada, equimosis y herida en canal. Si la penetración fuera
oblicua, podría originar un orificio semilunar. En ocasiones la bala puede
entrar por una cavidad orgánica, como los conductos auditivos, las fosas
nasales, la boca, etc., en cuyo caso el orificio de entrada es denominado
natural.
ORIFICIO DE
ENTRADA TIPICO – SE
APRECIA OE – ZONA
DE CONTUSION –
ZONA DE SUCIEDAD
(LIMPIAMIENTO)

40
B. ZONA DE CONTUSION
Constituida por la lesión ocasionada en la piel y se ubica a continuación del
orificio de entrada, es producida por el golpe y rozamiento del proyectil a su
paso (erosión). Esta característica se aprecia ante un disparo a cualquier
distancia.
También conocido como anillo de contusión o cintilla erosiva, se observa
como una zona rojiza de piel desposeída de epidermis, situada por fuera del
anillo de enjugamiento, originada por la fricción que ejerce la bala sobre los
límites del orificio al perforar la piel. En heridas recientes, el anillo erosivo
presenta regularmente una apariencia húmeda y carnosa, posteriormente se
deshidrata y se observa como una costra de aspecto pardo rojiza de sangre
coagulada.
La forma de este anillo puede ser concéntrico o excéntrico, dependiendo del
ángulo de llegada del proyectil. El primero, se produce por disparos
perpendiculares, y el segundo; por disparos oblicuos, con la zona más
amplia sobre el costado de su llegada. En disparos a corta distancia se
produce ahumamiento en este anillo. La conjunción del anillo de
enjugamiento y del anillo de contusión; constituyen lo que se denomina
como la zona o halo de Fish.
Halo de fish: Este anillo se conforma alrededor del orificio de entrada, el
que puede presentarse completo o incompleto, formado, de adentro hacia
afuera, por un aro de enjugamiento y un aro erosivo, pero sin determinar la
distancia del disparo. Su presencia es producto del efecto de la penetración
del proyectil y las características zonales de la piel, que debido a su
elasticidad tiende a ejercer resistencia al paso de la bala. Cuando el
proyectil empuja la piel, ésta se comprime y se amolda a su forma (como
dedo en guante), la que se estira y contusiona excoriándose, para
finalmente perforar la piel y penetrar. Este mecanismo produce un anillo en
la piel, que limpia al proyectil de las impurezas que éste porta sobre la
superficie cilíndrica, las que previamente fueron depositadas por la fricción
ejercida por la bala en las paredes del ánima del cañón.
Las características especiales. Considerando la configuración del orificio de
entrada, las características especiales se pueden agrupar de la siguiente
manera:

41
 Orificio por disparo de contacto.
 Orificio por disparo a corta distancia.
 Orificio por disparo a distancia intermedia.
 Orificio por disparo a larga distancia.
 Orificio por proyectiles de rebote.
C. ZONA DE SUCIEDAD
Es producida a causa del limpiado del proyectil al rozar la superficie
impactada, dejando residuos de polvo, tierra o pólvora que arrasa en el
interior del cañón. Característica que se aprecia cuando el disparo ha sido
efectuado a cualquier distancia.
La zona de suciedad también conocido como anillo de enjugamiento,
regularmente circunda el orificio de entrada, presentando la forma de un
ribete negruzco, conformado por el polvo y lubricante que la bala acarrea
durante su recorrido en el interior del cañón, los que se enjugan sobre los
bordes de la piel. La ausencia de este anillo se puede deber a que la bala
previamente haya perforado prendas de vestir, en las que se depositan tales
elementos.
D. ZONA DE CHAMUSCAMIENTO
Es notoria cuando el disparo se produce desde muy cerca. Se presenta
cuando producto de la deflagración de la pólvora, quema la superficie de
contacto, produciendo un chamuscamiento propiamente dicho (quemadura
de la piel por el fogonazo del disparo), esta zona es perenne, ósea no
desaparece al limpiarse. Se aprecia en disparos efectuados a no más de
10cm de distancia entre la boca del cañón y la superficie a impactar.
E. ZONA DE AHUMAMIENTO
Es producida por la impregnación del humo u hollín, producto de la
deflagración de la pólvora; esta zona no es permanente, es susceptible de
ser limpiada. Se aprecia en disparos efectuados a no más de 30cm entre la
boca del cañón y la superficie de la piel.
F. ZONA DE TATUAJE
Esta aparece cuando la superficie afectada es alcanzada por restos de
pólvora, o sea los gránulos semicombustos e incombustos que se
impregnan formando lo que se denomina "tatuaje"; se aprecia cuando el
disparo se efectúa a una distancia no mayor de 50cm entre la superficie de
la piel y la boca del cañón del arma. Se puede clasificar en:
1. FALSO TATUAJE
Formado por los gránulos de pólvora que son susceptibles de caerse o
desprenderse, por no haberse adherido fuertemente a la superficie.
2. TATUAJE PROPIAMENTE DICHO
Configurado por la impregnación duradera de los gránulos de pólvora,
así como también por las quemaduras ocasionadas por aquellos
gránulos de pólvora que no terminaron de combustionarse sobre la piel,

42
habiendo sido proyectados aún encendidos.
G. ORIFICIO DE SALIDA
Es la solución de continuidad producido por el proyectil disparado por armas
de fuego, que presenta un cuerpo físico una vez que ha sido perforado, y
cuyas dimensiones generalmente son mayores al orificio de entrada, siendo
su forma en la mayoría de los casos irregular u oval.
Finalmente concluimos que el orificio de salida presentará una dimensión
generalmente mayor que el orificio de entrada, dependiendo del calibre y la
forma del proyectil, caracterizándose por sus bordes evertidos y careciendo
de los respectivos anillos de enjugamiento y contusión, al igual que de los
signos de tatuaje y ahumamiento, debido, obviamente, a que el impacto
inicial se produjo en la parte contraria a la salida de bala.
El incremento de su tamaño se debe, entre otras cosas, a la inestabilidad
que adquiere el proyectil durante su trayecto por estructuras orgánicas más
densas, lo que puede provocar que la bala salga de costado. Otro factor,
corresponde a las deformaciones previas que haya sufrido la bala durante
su trayecto en el interior del cuerpo, debiendo recordarse que los proyectiles
de punta blanda o hueca, precisamente tienen la función de deformarse para
provocar heridas de mayores dimensiones, liberando mayor cantidad de
energía. También existe la posibilidad de un orificio de salida de menor
tamaño que el de entrada, lo cual sucedería cuando la bala haya penetrado
inicialmente en ángulo agudo y haya salido en ángulo recto, o bien, cuando
los dos orificios sean de un tamaño similar, debido a que los tejidos
perforados sean de análoga densidad, o que la forma del proyectil no sufra
modificaciones y que la energía de éste no sea demasiado grande.
Heridas compuestas por proyectiles múltiples. Son producidas por el disparo
de un cartucho que contenga varios proyectiles, ya sean municiones o postas,
ordinariamente los utilizados por las escopetas, sin dejar de considerar los cartu-
chos para armas cortas que cuentan con cargas de proyectiles múltiples, corno
los denominados shot shell, que bien podrían verse involucrados en disparos
sobre personas.
Las características de los orificios de entrada, en disparos a muy corta distancia,
producen básicamente el efecto de un proyectil simple, debido a la cerrada
agrupación que guardan los proyectiles en un espacio corto, en este caso, se
dice que los proyectiles hacen bala. La distancia máxima para que se produzca
este efecto puede variar dependiendo del tipo de choke bore del cañón de las

43
escopetas, ya sea de cilindro verdadero, full choke de 3/4, de 1/2 o modificado,
de 1/4 o cilindro mejorado, dándose como información generalizada una distan-
cia mínima de 1.5 metros y una máxima de 3 Metros.
Cuanto más se aleja la posición de la boca del cañón con respecto a un cuerpo,
se verá incrementado el plomeo o cono de dispersión de los proyectiles, los que
se van alejando cada vez más en relación con el ángulo original, conformado por
el eje del cañón del arma. En el caso de que se requiera establecer la distancia a
la que se efectúo un disparo de escopeta, con respecto a la agrupación de los
proyectiles en una herida compuesta en un cadáver, sería conveniente consultar
tablas de balística de escopeta, o en su caso; efectuar pruebas experimentales si
se cuenta con el arma directamente involucrada, disparando cartuchos que
contengan similares cargas de proyectiles.
En el examen de una herida compuesta, con orificio único y de gran dimensión,
además de tomar en cuenta la presencia de los proyectiles dentro del cuerpo,
también se deben buscar los otros elementos que conforman al cartucho, en su
caso, los tacos de fieltro, corcho o plástico, que son importantes para determinar
que el disparo fue realizado a corta distancia y por una escopeta.
Si el cañón del arma disparada se encontrase abocado sobre la piel de la
víctima, se producirán enormes destrozos por los efectos del choque violento de
los proyectiles agrupados, así como por el desalojo sustancial de los gases
calientes. A mayores distancias la energía para cada uno de los proyectiles de-
crece y la fuerza de penetración se verá afectada. En estas circunstancias, los
tacos o columnas de plástico, no tendrán la suficiente fuerza para acompañar a
los proyectiles.
Aun cuando la potencia del retroceso del arma y el estruendo del disparo sean
bastante fuertes, la velocidad inicial que alcanzan los proyectiles múltiples es
muy inferior en comparación con las balas únicas de armas largas de alto poder,
por lo que la probabilidad de que produzcan orificios de salida en la víctima es,
muy reducida, aunque ello también depende de las diferentes circunstancias que
puedan presentarse para cada hecho en particular, las que deberán ser
debidamente analizadas por los peritos encargados de tales exámenes.
Se puede llegar a la conclusión de que, a mayor distancia del disparo, los
proyectiles múltiples cubren más área. Entonces, se reduce la posibilidad de que
todos los proyectiles se impacten sobre un cuerpo humano.

44
La cavidad de las heridas.
En el momento en que un proyectil penetra en un cuerpo e inicia su trayecto
dentro del mismo, súbitamente libera parte de su energía en forma radiada,
originando instantáneamente una cavidad temporal de mayores dimensiones
que el propio diámetro de la bala. El tiempo que transcurre desde su acelerado
ensanchamiento hasta su colapso, es apenas de 5 a 10 milisegundos,
experimentando durante ese lapso pulsaciones y contracciones de los tejidos,
que gradualmente se van reduciendo hasta desaparecer, dejando un trayecto
permanente.
La cavidad temporal es un fenómeno importante para establecer las
dimensiones reales de la herida, considerando que los proyectiles de baja
velocidad ordinariamente producen un trayecto llano, con reducida distensión
lateral de los tejidos adyacentes y de limitada magnitud, debido a la acelerada
liberación de su energía. Contrariamente sucede con las balas de alta velocidad,
las que al penetrar en un cuerpo producen un efecto que podría denominarse
como de irrigación de cola, consistente en un desplazamiento sustancial del
tejido penetrado hacia la parte posterior del trayecto de la bala. Este efecto se
refleja en una cavidad temporal con un diámetro hasta treinta veces mayor que
el calibre del proyectil, debido a que libera mayor cantidad de su energía
remanente.
La dimensión de la cavidad temporal y el trayecto permanente de la bala no se
establecen exclusivamente por la cantidad de energía liberada por el proyectil,
sino que también intervienen la densidad y cohesión elástica de los tejidos
perforados, debiendo considerarse que la pérdida de energía no es uniforme a lo
largo del trayecto de la bala, presentándose variaciones de acuerdo con los
cambios en la densidad de los tejidos penetrados, donde los cambios
sustanciales de la energía liberada repercuten en el aumento de las dimensiones
de la cavidad permanente.
Cuando la bala atraviesa un cuerpo humano, únicamente parte de su energía se
emplea para formar la herida, pues si el proyectil sale, continúa con cierta
velocidad y energía residual, y que dependiendo de su cantidad puede
representar serios riesgos para otras estructuras posteriores.
Particularmente, la cantidad de pérdida de la energía se encuentra asociada con
los siguientes factores:
 La velocidad residual que presenta la bala en el momento del impacto y su
posterior disminución durante el trayecto en el cuerpo.
 El calibre, la forma y la dureza de los materiales que conforman al proyectil,
considerando que una bala del tipo Spitzer (puntiaguda) desplazará con
mayor facilidad los tejidos que penetra, liberando menor cantidad de su
energía. Contrariamente sucede con los proyectiles de punta roma, blanda o
hueca, donde los tejidos ofrecerán mayor resistencia al desplazamiento de
las balas, liberando éstas mayor cantidad de energía.
 Las posibles desviaciones angulares del proyectil en el momento del
impacto. Esto se define como la desviación del eje de la bala con respecto a
su trayectoria en vuelo. Cuanto mayor sea el ángulo de impacto el proyectil
perderá más energía.
 La densidad, fuerza y elasticidad de los tejidos afectados donde a mayor
densidad se genera mayor pérdida de energía, aumentando la posibilidad de
desviaciones y una decreciente velocidad de los proyectiles.

45
Los efectos de los disparos. Cuando se produce la percusión de un cartucho, la
deflagración de la pólvora origina las presiones que aceleran el desplazamiento
de la bala a través del cañón, donde parte de los gases surge por delante del
proyectil, fenómeno conocido como viento balístico, aunque la mayor proporción
de ellos lo hace por detrás de la bala.
La salida del proyectil por la boca del cañón viene acompañada por una variedad
de manifestaciones secundarias, entre ellas, llamaradas, gas, granos de pólvora,
negro de humo, residuos de la mezcla fulminante, partículas metálicas prove-
nientes de los materiales del proyectil y de la mezcla fulminante. La cantidad de
granos de pólvora en combustión, expulsada por la boca del cañón, dependerá
de su forma y de la longitud del cañón. La magnitud de la llamarada resulta im-
portante para determinar la distancia del disparo. El negro de humo los granos
de pólvora sin quemar, producirán los efectos de ahumamiento y tatuaje
respectivamente, cuya presencia también corresponde a disparos a corta
distancia.
Las heridas de bala pueden ser consideradas como lesiones de proyectil simple
o de proyectil compuesto. Las primeras están constituidas por el orificio de
entrada, el trayecto de la bala y la posibilidad de un orificio de salida.
Teoría de la cavidad temporal: En ésta se considera que cuanto mayor sea la
cavidad temporal generada instantáneamente por el impacto y penetración de la
bala más efectiva debe ser.
Los argumentos de esta teoría fueron derivados de las mediciones obtenidas de
la dimensión de la cavidad temporal observada en gelatina balística y
documentadas mediante fotografía de alta velocidad; que demostraban cómo la
bala desplazaba más lejos el simulador de tejido, generando con ello un mayor
daño traumático.
En general; al desplazarse la bala con mayor rapidez, la cavidad temporal
generada será más grande. No obstante, algunas cosas erróneas fueron
demostradas para esta teoría:
 Se sabe que los músculos y tejidos del cuerpo humano son muy elásticos y
que durante una cirugía se puede mover el tejido a grandes distancias sin
ocasionar ningún daño a la persona.
 La mayoría de las cavidades temporales resultan poco profundas (aun
cuando el diseño de la bala tiene un importante cometido) y esto no afectará
demasiado el desplazamiento de órganos vitales distantes del trayecto de la
bala.
 La cavidad temporal tiene una duración muy breve y a menos que se
alarguen los límites de elasticidad de los tejidos (que se generan con
velocidades mayores a los 2700 pies/segundo) no resultará ningún daño o
lesión permanente.La excepción se presenta, cuando el tejido no es tan
elástico, como en el hígado, riñones y bazo, pero considerar un impacto
sobre alguno de estos órganos resultaría una situación de probabilidad, al
igual que los demás órganos que pueden ser afectados.
Esta teoría también se encuentra a favor de las altas velocidades en las balas,
tomando en cuenta la forma y el estilo del proyectil.

46
Cavidad permanente
Es el hueco definitivo dejado por la bala en su trayecto sobre la estructura
penetrada, originado por los efectos de su desplazamiento y corte, lo cual
depende de su plano o configuración, y que puede provocar un orificio de
grandes dimensiones o apenas notable.
Profundidad de la penetración: Es la distancia total que recorre el proyectil y
que determina la cavidad permanente.
CARACTERISTICAS ESPECIALES DEL ORIFICIO DE ENTRADA PRODUCIDO
POR PAF
El orificio por disparo de contacto, se produce cuando la boca del cañón se
encuentra apoyada sobre la superficie de la piel. El contacto puede ser firme, laxo,
angulado o incompleto.
El contacto firme; resulta de apoyar y presionar toda la superficie de la boca del
cañón sobre la piel, provocando que los bordes del orificio de entrada se presenten
chamuscados, por efecto de los: gases calientes y ennegrecidos por el humo.
El contacto laxo; se observa cuando la boca del cañón hace ligero contacto sobre la
piel, quedando un espacio suficiente para permitir el depósito de humo alrededor del
orificio de entrada.
El contactó angulado; resulta de apoyar en ángulo agudo la boca del cañón sobre
la piel, observado que, en el espacio libre del contacto del arma, se presenta fuga de
gases y de humo, produciendo quemaduras y ahumamiento excéntrico en torno al
orificio de entrada.
El contacto incompleto; se presenta cuando la boca del cañón se apoya sobre
regiones del cuerpo que no son planas, por lo que se produce cierta separación entre
el cañón y la piel, formando una zona chamuscada y ennegrecida alrededor del ori-
ficio de entrada.
CONSIDERACIONES RESPECTO A LA DISTANCIA DEL DISPARO:
1. ORIFICIO POR DISPARO DE ARMA DE FUEGO A CORTA DISTANCIA
Resulta cuando la boca del cañón del arma no hace contacto con la piel, pero
donde la distancia entre ambos es reducida, lo que impide una dispersión
sustancial de los granos de pólvora y del humo que acompañan al proyectil, los

47
que se manifiestan en tres efectos alrededor del orificio de entrada, conocidos
como: la zona de tatuaje, la zona de ahumamiento y la zona con
quemaduras y que consisten en lo siguiente:
La zona de tatuaje; está constituida por los granos de pólvora que se expulsan
por la boca del cañón de arma y que se incrustan en la piel.
Estas lesiones no varían ni desaparecen con el lavado, las que en disparos
perpendiculares se observan como puntos oscuros que se van compactando
conforme vaya disminuyendo la distancia de los disparos. La presencia de un
diámetro mayor y cada vez menos intenso del tatuaje, es indicativo de que se
incrementa la distancia entre el cañón y la piel, hasta una separación máxima
donde éste ya no aparece.
La zona de ahumamiento; corresponde al área cercana al orificio de entrada
donde se depositan los residuos de negro de humo.
La zona con quemaduras; corresponde al área de la piel afectada por los
gases calientes que acompañan al proyectil.
Las heridas producidas a corta distancia por proyectiles de alta velocidad,
pueden producir efectos con características muy diferentes que las balas de baja
velocidad. Los proyectiles de alto poder obligadamente ocasionan daños mucho
más severos, entre ellos, estallamiento de órganos blandos, como el estómago y
pulmones, así como enormes cavidades en tejidos musculares, sin que para ello
se produzca una deformación o fragmentación de la bala.
Tales efectos son atribuidos a la onda de choque, que corresponde a un factor
que se presenta, con mayor magnitud, en los proyectiles puntiagudos de alta
velocidad, aun cuando el peso y el diámetro de las balas sea reducido. Las
secuelas de cavernación y explosión en cuerpos humanos se deben a la forma y
densidad de la onda de choque. Este proceso se suscita cuando el proyectil
perfora la piel y cede buena parte de su fuerza viva, sin otra consecuencia mayor
que la perforación de los tejidos u órganos que la bala encuentra a su paso, no
obstante, la súbita y brutal modificación de la onda de choque, que viaja con la
bala, producirá un efecto de cavernación, que puede variar de acuerdo con la
densidad de los órganos afectados.
El efecto de la Onda de choque se presenta como un cono muy agudo y de gran
cohesión, que se comporta como un proyectil secundario. De tal forma que en el
instante del impacto, la disminución drástica de la velocidad del proyectil provo-
cará que la onda de choque actúe en forma explosiva; produciendo cavidades de
grandes proporciones. Este factor se debe tomar, muy en cuenta cuando se
tienen que evaluar las heridas en cuerpos humanos que hayan sido objeto de
disparos de balas de alta velocidad.

48
2. ORIFICIO POR DISPARO A DISTANCIA INTERMEDIA
Resulta cuando la boca del cañón presenta una mayor separación con respecto
a la piel, lo que permite la formación del tatuaje de pólvora por fuera de la zona
de quemadura, donde posiblemente se conformen las zonas de tatuaje, de
ahumamiento y de quemaduras, dentro de las que destaca el tatuaje de pólvora,
que corresponde a lesiones alrededor del orificio de entrada en forma de puntos
de color pardo rojizo, o de color naranja, y que de acuerdo con el ángulo de
disparo pueden ser simétricos o asimétricos. La presencia de este fenómeno da
lugar a un origen antemortem, indicando que la víctima se encontraba con vida
en el momento en que recibió el impacto.
En el caso en que el tatuaje se observe en tono amarillento o grisáceo, puede
ser indicativo de que el disparo fue ocasionado después de que la víctima ya se
encontraba sin vida. Se dice que la distancia mínima a partir de la cual se
presenta el tatuaje es de un centímetro entre la piel y la boca del cañón del
arma. Si la pólvora genera mayor cantidad de derivados nitrados, entonces
incrementará la proporción del tatuaje. Algunas pólvoras producen grandes
llamaradas, en consecuencia generarán quemaduras y tatuajes más intensos,
que inclusive chamuscarán vellos y cabellos de la víctima, así como la posible
combustión de las prendas de vestir de materiales inflamables.

49
3. ORIFICIOS A LARGA DISTANCIA
En los orificios por disparos a larga distancia, se observan básicamente los
signos correspondientes a los efectos mecánicos propios de las balas al perforar
la piel.
4. HERIDAS POR PROYECTIL PAF DE REBOTE.
Los orificios por proyectiles de rebote, tienden a presentarse más grandes, de
forma irregular y con bordes rasgados, considerando la deformación previa que
hayan sufrido las balas al chocar con otras estructuras, y que dependiendo de la
dureza de éstas pueden provocar deformaciones ligeras o excesivas, ya sea de
su punta o de su costado cilíndrico, lo que a su vez, origina una reducción de su
energía remanente, al igual que la inestabilidad del eje de su trayectoria original,
ocasionando posibles heridas penetrantes, pero poco profundas, lo cual se
puede determinar al examinar los restos del proyectil desalojado del cuerpo.
Los efectos de rebote de los proyectiles, se reflejan en una fragmentación de los
mismos, cuyas porciones de metal pueden proyectarse de manera imprevisible,
los que al alcanzar a una persona producirán heridas secundarias, las que
difieren en apariencia del tatuaje de pólvora, pues tales lesiones se observarán
más grandes e irregulares y su profundidad dependerá de la velocidad de
proyección que los fragmentos adquieran.
TRAYECTORIA DEL PROYECTIL EN EL CUERPO DE LA VICTIMA (TRAYECTO)
Se denomina trayecto al recorrido que efectúa la bala dentro del cuerpo de la víctima;
en algunos protocolos de necropsia también se le aplica el término de trayectoria: El
trayecto no necesariamente sigue una línea recta que enlaza el orificio de entrada
con el de salida, cuando este último exista, ya que de no estar presente se relaciona
con la ubicación donde queda alojado el proyectil. El trayecto de las balas puede
presentar dos variantes, las que se conocen como desviación y migración.
La desviación corresponde a las variaciones del trayecto original de una bala,
producidas por impactos secundarios sobre estructuras interiores de mayor
consistencia o densidad, como las costillas y las vértebras. Las desviaciones son
ocasionadas por el ángulo de llegada del proyectil, la baja velocidad del mismo y la
cantidad de energía liberada, que lo obligan a cambiar de nimbo. En proyectiles de
alta velocidad se reduce la posibilidad de que se produzcan desviaciones
sustanciales; caso contrario es el que se produce con las balas de baja velocidad y

50
energía, las que tienden a desviarse por la resistencia que ofrecen los órganos de
mayor densidad.
La migración corresponde al desplazamiento pasivo de la bala por efectos del
torrente sanguíneo, que puede trasladar al proyectil a otro lugar, cercano o distante
de su posición inicial, sin que para ello se presente una velocidad remanente.
CARACTERÍSTICAS ESPECIALES DE LAS LESIONES POR PAF EN EL HUESO
Delaminado externo y sus características
El delaminado externo es la fractura o abrasión concéntrica que se puede observar
en el orificio de entrada por proyectil de arma de fuego, que afecta solo parte de la
tabla externa del hueso sin exponer el diploe (parte cavernosa y blanda que se
halla entre las dos tablas o láminas de las que constan los huesos, especialmente el
cráneo).
Los mecanismos de producción de estas lesiones son atribuidos a los siguientes
fenómenos: la forma y tamaño de la bala, la fuerza de rotación de la bala al salir del
arma, la velocidad del proyectil, la transmisión de la energía cinética de la bala y la
resistencia del cráneo.
En nuestro laboratorio, se ha observado la formación del "delaminado externo" en
disparos por proyectil de arma de fuego a diferentes distancias en los ensayos
balísticos realizados. Sin embargo, en disparos a "cañón aplicado" o "de contacto" se
ha verificado también la presencia del signo de Benassi-Cueli, como una coloración
plomiza en el borde del orificio, producto de la deflagración de lo pólvora, que incide
sobre el hueso.
¿Cuáles son los signos característicos que se presentan en los disparos a cañón
aplicado o "de contacto", y de ellos cuál es el que demuestra inequívocamente la
distancia del disparo? Las heridas producidas por proyectil de arma de fuego se
clasifican de la siguiente manera (Di Maio, 1985, pp. 52-67).

51
EN EL PLANO DE LA PIEL Y TEJIDO ÓSEO
1. Chamuscamiento (quemadura): La quemadura se produce por el efecto flash o
soplete, que viene o ser la llamarada que sale por la boca del tubo cañón en el
momento del disparo, es decir, juntamente con el proyectil. Esta llamarada
envuelve al proyectil en su salida y en los primeros centímetros lo sobrepasa. La
distancia de disparo que se requiere para que se presente el chamuscamiento,
depende de varios factores (tipo de arma, cartucho, pólvora, etc.),
encontrándose generalmente entre 0 a 10 cm de distancia para las armas de
puño.
2. Ahumamiento u hollín: Producto de la deflagración de la pólvora, es decir, la
pólvora combusta y el tatuaje que se produce por la pólvora incandescente y
restos de pólvora incombusta que se incrusta en la piel se sobreponen al
chamuscamiento en caso de "cañón aplicado" o "de contacto" encontrándose
visibles hasta una distancia de disparo promedio de 20 cm y 50 cm
respectivamente.
3. Signo de Benassi-Cueli: Al efectuar un disparo a
muy corta distancia en una región anatómica
donde existe un plano óseo subyacente se
produce sobre la tabla externa del hueso un anillo
de ahumamiento (negro de humo) que permite el
diagnóstico de orificio de entrada de proyectil, a
este signo se le conoce con el nombre de signo de
Benassi. La persistencia del signo de Benassi-
Cueli se encuentra en relación con su mecanismo
de formación, que exige como hemos visto, que el
cañón del arma se encuentre directamente
aplicado sobre la piel o muy próximo a ella, permitiendo que el efecto de la
deflagración de la pólvora se impregne en la estructura ósea y perdure en el
tiempo.
4. Signo de Chavigny o de la fisura craneana: Descubierto en 1923 por
Chavigny y Gelma, quienes determinaron que las fisuras que parten de un
orificio producido por un proyectil de arma de fuego, son un signo muy probable
de que el disparo haya sido efectuado desde muy cerca o con la boca del arma
aplicada contra el plano corporal.

52
5. Signo de Hofmann-Haberda: Fue descubierto por estos dos científicos en el
año 1919. Consiste en un anillo de ahumamiento en la parte interna del cráneo.
Durante muchos años se mantuvo una confusión acerca de la paternidad del
descubrimiento de algunos signos, hasta que en el "Congreso de Viena" se
clarificó el error y se dejó asentado que el signo de Benassi correspondía a la
parte externa del hueso y el de Hofmann-Haberda, a la parte interna.
6. Boca mina de Hofmann: Conocido también como cámara de mina
(Pledelievre), o boca de mina, denominación dada por el propio Hofmann, en los
casos en que el disparo haya sido efectuado sobre un plano cutáneo subyacente
a otro plano óseo, por ejemplo, la región temporal, y con el orificio del cañon del
arma de fuego aplicado contra la piel, o a una distancia de no más de dos a tres
centímetros. Sucede que al salir el proyectil también salen los gases que chocan
contra el plano óseo, donde se reflejan al igual que un rayo de luz sobre un
espejo, volviéndose contra la cara profunda de la piel y haciéndola estallar, de
modo variable. Al mismo tiempo, el humo y los granos de pólvora se depositan
en el interior de las paredes del orificio y no en su periferia (la totalidad en el
interior) constituyendo el golpe de mina de Hofmann. La existencia de este signo
determina si el disparo fue realizado a boca de jarro o a mayor distancia,
adjudicándosele una importancia superior, porque se dice que es el signo de los
suicidas.
7. Signo de Puppe-Werkgartner: Cuando el disparo se efectúa con el arma
apoyada sobre el plano cutáneo (la piel), independientemente del orificio de
entrada, se produce una impronta erosiva-excoriativa superficial, que
rápidamente se apergamina y que es el resultado de la acción contusa del cañón
o del eje (bagueta), o de ambos a la vez, sobre la piel en el momento del
disparo, o más raramente de un simple efecto quemante. Cuando este signo se
puede ver, ello significa que el arma fue apoyada sobre la piel de la víctima, por
lo tanto, se trata de un disparo a boca de jarro. Como se advierte existen signos
que son específicos, algunos de muy alta probabilidad y otros probables, en el
caso del plano óseo. El signo de Benassi-Cueli y el de Hofmann-Haberda, si se
encontraran presentes, confirmarían que la distancia del disparo fue a "cañón
aplicado" o ''de contacto" o cercano a lo próxima absoluta.

54
8. HERIDA TIPO KEYHOLE (SEDAL) - MECANISMO DE PRODUCCIÓN
Los proyectiles que penetran tangencialmente producen lesiones irregulares
denominadas "defecto Keyhole" –hueco de cerradura antigua-. El proyectil
penetra tangencialmente fracturando radialmente o lo largo del borde opuesto al
impacto inicial. Este sale tangencialmente fracturando radialmente desde el
defecto de entrada, levantando un fragmento de hueso de la tabla interna.
En 1980, Spitz describió que en raras ocasiones el biselado del orificio de
entrada se presenta a nivel de la tabla externa del cráneo. Denominó a este
fenómeno "keyhole lesión" ("lesión en ojo de cerradura") y los mecanismos
involucrados en su producción fueron descritos posteriormente por Dixon en
1982. Se caracteriza por ser un orificio con un patrón característico, en el que se
exhiben a la vez elementos de los orificios de entrada y de salida. Este tipo de
herida tangencial por proyectil de arma de fuego también se ha reportado en
huesos tubulares como el húmero, fémur, tibia, etc.

55
HERIDAS ATIPICAS POR PAF
1. IMPACTO TANGENCIAL O DE ROZAMIENTO
Es la herida ocasionada cuando el proyectil disparado incide con una inclinación
menor de 15 grados, no llegando a penetrar el cuerpo, originando una
excoriación o una herida contusa superficial.
2. HERIDA EN SEDAL
La herida en sedal presenta orificio de entrada y de salida unidos por un puente
de piel de extensión variable (J. Castellanos S., Balística. Colegio Mexicano de
Ciencias Forenses. 2010).
CONCEPTOS ANATOMICOS PARA LA LOCALIZACION Y UBICACIÓN DE
LAS LESIONES.
PLANOS TOPOGRAFICOS

56
SAGITAL:
Divide al cuerpo humano en dos partes iguales (derecha e izquierda)
FRONTAL O CORONAL:
Divide al cuerpo humano en dos partes iguales (anterior y posterior)
TRANSVERSAL:
Divide al cuerpo humano en dos partes iguales (superior e inferior)

61
III. EXAMEN BALÍSTICO EN ROPA
Los disparos a “cañón aplicado” o “de contacto” están referidos a los disparos
realizados con el cañón del arma de fuego en contacto con la piel, o muy próxima a
ella, los mismos que van a producir signos característicos en la ropa, en el plano de
la piel, en el plano óseo y en las vísceras u órganos comprometidos.
En la ropa:
a. SIGNO DEL DESHILACHAMIENTO CRUCIAL: descrito por Nerio Rojas en
1929, tiene lugar cuando el disparo ha sido hecho desde muy corta distancia a
boca de jarro o a quemarropa. En estos casos, el orificio de la ropa se muestra
desgarrado en forma de cruz, de donde surge su denominación. En sus bordes
se observan rastros de quemaduras o de ahumamiento.
b. SIGNO DE LA ESCARAPELA: Llamado también Signo de Simonin, este lo
describe en los disparos efectuados a boca de jarro con armas cortas, cuando
sobre la cara interna del plano de ropa, situado sobre la piel, alrededor de la
perdida de sustancia que marca el orificio de entrada, se observa que el humo
proveniente de la deflagración de la pólvora se distribuye en forma de cucarda,
con zona negra o grisácea que rodea a la solución de continuidad; luego, por
fuera una zona clara y, más afuera, otra zona, negra u oscura.
c. SIGNO DEL CALCADO: Observado por Bonnet y Cueli, es un testimonio de
haber sido el disparo efectuado con el arma aplicada contra el cuerpo. Tiene
lugar cuando debajo de un plano de ropa existe otro, de tela blanca. En tal caso,
el humo del disparo atraviesa la trama de aquella, y al depositarse sobre este,
inmediatamente subyacente, reproduce como si hubiera calcado aquella trama
del tejido.
Se debe tener en cuenta que dichos signos se van a producir y percibir dependiendo
del material utilizado en la confección de la prenda, en casos de polos de algodón
por ejemplo, se hubiesen producido dichos signos si el disparo hubiese sido a “cañón
aplicado” o “corta distancia”.
Asimismo, en las prendas de vestir se debe determinar la presencia de restos de
pólvora.

62
IV. EXAMEN BALÍSTICO EN VIDRIOS.
El examen balístico en vidrios abarca la inspección de los inmuebles, vehículos y
objetos en los cuales estos cristales formen parte, generalmente los orificios
producidos por impactos de bala, son más limpios y perfectos que los originados por
otros objetos (piedras, martillos, fierros, etc.)
1. Impactos de bala
Generalmente los orificios producidos por impactos de balas y similares (postas)
son más limpios, más perfectos que los originados por otros objetos (piedras,
martillos). En los disparos realizados a muy corta distancia, los gases pueden
causar el estallido del cristal, como si se tratara de un explosivo. En los disparos
a corta distancia se aprecia el “tatuaje” en la cara que recibe el impacto. Se
considera corta distancia a una distancia menor a 30 cm. en razón que el vidrio
no es poroso y no se puede quemar fácilmente, asimismo si se trata de un
vehículo al trasladarse a otro lugar fuera de donde sucedió el hecho, fácilmente
puede desprenderse por efecto del aire. Si el disparo se realiza muy lejos y la
bala llega con poca velocidad producirá los efectos de una pedrada.
2. Perforaciones
Las perforaciones (orificios con entrada y salida) producidas por balas tiene
forma de cráter, la boca menor del cráter que corresponde con la entrada del
proyectil y la boca mayor con la salida, en la que se aprecia un astillamiento. Las
características de la perforación dependerán del espesor del cristal, la distancia

63
del disparo, de la velocidad del proyectil y de su calibre y forma (principalmente
de la forma).
3. Fracturas
En los cristales pueden encontrarse dos tipos de fracturas: radiales y
concéntricas.
a. Fracturas radiales
 Presentan la forma de radios, a veces serpenteantes.
 Se originan en el punto de impacto.
 Se forman por la cara opuesta a la que recibe el impacto (el proyectil
presiona sobre la cara impactada, curvando el cristal y sometiendo a
una mayor tensión la cara opuesta, que se agrieta formando las
fracturas radiales).
b. Fracturas concéntricas
 Presentan forma circular.
 Se producen alrededor del punto de impacto, después de las radiales
(finalizan al encontrase con estas).
 Se forman por la cara que recibe el impacto (producidas las fracturas
radiales, los fragmentos del cristal se curvan por la cara opuesta a la
que recibe el impacto, sometiendo ahora a mayor tensión la cara
impactada, que se agrieta formando las fracturas concéntricas).
 En los bordes de los fragmentos de cristales fracturados se observan
las estrías concoidales, en forma de concha. Presentan su ángulo recto
en la cara por la que se inicia la fractura correspondiente (en la cara
opuesta al impacto en las fracturas radiales; en la cara que recibe el
impacto, en las concéntricas). Para saber si se trata de una fractura
radial o concéntrica es preciso reconstruir el cristal.
c. Fracturas por proyectil a poca velocidad
Cuando la velocidad del proyectil es inferior a cincuenta metros por segundo
(parecido a piedras o bolas lanzadas con tira chinas), que llegan con poca
velocidad, puede producir o no, perforación. Si se produce el orificio no es
circular, ni uniforme y de contornos irregulares, el cráter es de pequeña
dimensión y se aprecia algunas fracturas radiales, claras, rectilíneas y
escasas fracturas concéntricas.

64
4. Trayectorias
 El sentido de la dirección de la trayectoria se determinará, en las
perforaciones, en base a la observación de las bocas menor y mayor del
cráter, que se corresponden con la entrada y la salida del proyectil,
respectivamente.
 En las trayectorias perpendiculares, la distribución del astillamiento de salida
y de las fracturas radiales y concéntricas es homogénea en torno al orificio.
 En las trayectorias oblicuas se producen un mayor astillamiento y una mayor
cantidad de fracturas radiales y concéntricas en el lado contrario del que
viene el proyectil (en el lado izquierdo, si el proyectil viene del lado derecho;
en el lado derecho si viene del izquierdo).
5. Orden de sucesión de varios impactos
El orden de sucesión de varios impactos en un cristal se determinará merced al
estudio de las fracturas radiales.
 Las fracturas radiales del primer impacto se extienden libremente por la
lámina del cristal.
 Las radiales del segundo impacto finalizan al encontrarse con las radiales
del primer impacto.
 Las radiales del tercer impacto finalizan al encontrarse con la radiales del
segundo impacto. Y así sucesivamente.
V. EXAMEN DE LAS ARMAS DE FUEGO
En el estudio técnico de las armas de fuego, se procede primero a su identificación
de acuerdo al tipo de arma que pertenece, marca, calibre y número de serie original
(restaurarlo en caso de erradicación), luego el estado de conservación en el que se
encuentra (acabado y características peculiares) y su funcionamiento (normal,
irregular o inoperativo) debiendo detallar las causas de su irregularidad o de su
inoperatividad, las prestaciones del arma: de acuerdo a la estructura del arma, de su
calibre, longitud del cañón, etc., y si es que ha sufrido alguna modificación.
1. Tipo de armas
Por ser de carácter elemental y práctico el conocimiento del tipo de arma de
fuego, mencionaremos algunos conocimientos técnicos de las mismas:
a. Revólver.
La principal característica del revólver es que las recámaras están
separadas del cañón, formando una pieza cilíndrica (tambor) que sirve de
depósito de los cartuchos. El revólver está compuesto de tres partes
fundamentales: El cañón, el tambor y el armazón. Los revólveres se
diferencian entre sí, por sus mecanismos de apertura y cierre y por sus
sistemas de disparo.

65
b. Pistola
Es un arma corta, siendo la recámara parte integrante del cañón y su
abastecimiento es por cargadores o cacerinas. Se caracteriza por ser de
funcionamiento semi automático se tienen que rastrillar para iniciar su uso,
compuesta fundamentalmente por el tubo cañón, la corredera y el armazón.
La pistola cuenta además con mecanismos de seguridad (seguros) los
cuales pueden ser de diferentes formas: de aleta, de empuñadura, de
cargador, de interposición de masas, etc.
c. Sub fusil o pistola ametralladora.
También llamada sub ametralladora, por su tamaño o uso es un arma
intermedia, de uso individual, usadas para disparos a distancias intermedias
200 a 300 metros, generalmente utilizan cartuchos que también son usados
por pistolas semiautomáticas. Ejm: calibre 9 Parabellum, 9 corto, 5.7 mm
FN.

66
d. Fusil
Son armas largas de uso exclusivo de las fuerzas del orden, son de
pequeño calibre y largo alcance, utilizadas para la guerra, también se
transportan a la bandolera, a la mano y a la porta, poseen guardamano,
empuñadura y culata fija (debe ser tomadas necesariamente con ambas
manos) se rastrillan para dar inicio a los disparos, cuenta con selector de
tiro: seguro, tiro por tiro (semiautomático) y ráfaga (automático), los más
conocidos en nuestro medio son las marcas: AKM, FAL, GALIL, etc.
e. Fusil de asalto
Es una variedad del fusil con las mismas características, pero que, por llevar
ciertos mecanismos especiales, son más portátiles para determinada acción
(culata retráctil o plegable, bípode plegable, dispositivo lanza granadas,
etc.), son considerados las armas adecuadas para misiones de alto riesgo.
Ejm: CETME, FN GALIL ARM, etc.
f. Ametralladora
Es un arma de fuego larga, que utiliza cinta de cartuchos o abastecederos
especiales y que su principal característica es que efectúa disparos
sucesivos (RAFAGA) después de haberse rastrillado y mientras se presione
el disparador (automáticas), su selector de tiro solo presenta las opciones de
seguro y ráfaga, aunque existen ametralladoras ligeras modernas que
presentan la opción de tiro semiautomático, se diferencian del fusil por ser
diseñadas con un tubo cañón especial (alto recalentamiento) y estructura
propias especiales para soportar las grandes presiones del disparo en
ráfaga pueden ser de uso colectivo (ametralladoras pesadas) o individual
(ametralladoras livianas) de acuerdo a su calibre, estructura y dimensiones,
puede emplearse contra blancos aislados o grupos, ya sea en combate
terrestre o antiaéreo. Ejm: HK21 E, RPG, ZB30, BROWNING CAL.30, etc.

67
g. Carabina
Es un arma de fuego larga, generalmente diseñadas para la caza mayor (tiro
por tiro). Las carabinas para cargarse pueden ser de palanca inferior,
cerrojo, asa de palanca horizontal. Los cartuchos mas frecuentes con las
que son usadas las carabinas, son .22, .223, .308, 30-30, etc. los cuales
poseen menos carga de proyección que los usados para la guerra, aunque
también pueden percutirlos por ser equivalentes en sus calibres y
dimensiones Ejm: 5.56 x 45 mm (.223), 7.62 x 51(.308), etc.
h. Escopeta
Armas largas destinadas en sentido general para la caza, aunque también
son usadas por las empresas de seguridad para guardianía, comités de
autodefensa, y en algunos casos por las fuerzas del orden (anti disturbios y
ciertas misiones), por su sistema de funcionamiento las hay de repetición
antiguas (de palanca o cerrojo) actuales (de trombón o correderas) y
modernas de gas (semiautomáticas).

68
i. Mortero.
Arma intermedias, que lanzan granadas de guerra, de uso colectivo, de
mediano (60 mm) y grueso calibre (81 mm), las mas antiguas no llevan
mecanismos de disparo, se colocan en el suelo regulando el ángulo
adecuado (lleva trípode y base fija) hacia la zona de impacto, colocando las
dos terceras partes de la granada en el interior y boca del tubo cañón
sosteniéndola con las dos manos, al dejar caer la misma se activa por golpe
del percutor en el fulminante y se proyecta al espacio. Los morteros
modernos utilizan cartuchos de propulsión. Los gases que produce el
cartucho de proyección, pueden regularse mediante una válvula. Utilizando
la válvula abierta se tienen alcances de entre 100 a 300 metros y cerrada
hasta 500. La capacidad del cargador de los cartuchos de proyección es de
10.
j. Lanzagranadas
Es un arma intermedia, de tiro curvo, de ánima lisa y retrocarga, de mediano
y grueso calibre. Como su nombre lo indica han sido diseñadas para el
lanzamiento de granadas, dependiendo su sistema de mecanismos a la
clase de granada que se requiere lanzar (de guerra, lacrimógenas,
fumígenas, etc.) Debiendo tomar las precauciones adecuadas ya que a
cortas distancias y aprovechando la velocidad inicial de proyectil, puede
realizar tiro tenso, como el lanzagranadas automático AGS – 17 “LLAMA”.
k. Arma combinada (escopeta-carabina)
Es un arma larga, que tiene tubos cañones de diferentes calibres
generalmente uno liso y otros (s) estriados, conocidos también como
escopeta mixta. Técnicamente es un arma mixta de cañones basculantes en
la que se alternan en diferente disposición y número, cañones de ánima lisa
y rayados.

69
l. Arma convertible (de pistola - carabina)
Es un arma generalmente corta, que se puede convertir a un arma
intermedia o larga, sin variar su calibre Ejm: Pistola Thompson/Center
Convertible a carabina 223.
2. Calibre.
El calibre de un arma de fuego con rayado helicoidal es considerado como la
medida del diámetro interno (entre dos campos opuestos) del ánima del tubo
cañón. Una bala tiene generalmente un diámetro mayor que el diámetro del
ánima medido entre dos campos, de manera que esta última pueda morder el
metal de la bala y producir su movimiento de rotación. La inclinación de las
estrías puede ser de paso constante o de paso progresivo.
3. Armas de fuego de ánima rayada
Es aquella arma de fuego cuyo tubo cañón presenta su ánima (parte interna del
cañón) con rayado helicoidal o rayado poligonal. Estas rayas son surcos o

70
hendiduras, de aproximadamente una décima de milímetro de profundidad en el
rayado helicoidal y menos en el poligonal, que se desplazan por el ánima con
giro hacia la derecha (dextrórsum) o giro hacia la izquierda (sinistrórsum) y que
sirven para que el proyectil único, al tomar esta especie de senda, salga girando
sobre su eje y mejore su estabilidad durante el vuelo, beneficiando el alcance y
precisión del disparo. En el estudio de las armas de fuego de ánima rayada se
incidirá en la clase de rayado del ánima, en el calibre del arma y en la longitud
del cañón. Existen dos clases principales de rayado en el ánima de las armas de
fuego:
a. Rayado Helicoidal.
b. Rayado Poligonal.
CONVERSIÓN DE PULGADAS A MILÍMETROS Y DE MILÍMETROS A PULGADAS.
4. Arma de fuego de ánima lisa (escopeta)
La escopeta es un arma cuya función es lanzar los perdigones de los cartuchos
a una velocidad determinada, así como conseguir que éstos se dispersen de

71
forma adecuada. Para esta función el interior del cañón no tiene por qué estar
estriado, como es el caso de los rifles, y por ello, cuando nos referimos a las
escopetas hablamos generalmente de armas de cañón liso o de ánima lisa
(interior desde la recámara hasta la boca), aunque existen también en la
actualidad algunas escopetas cuya ánima no es lisa. Dentro de lo considerado
como armas rayadas entrarían todos los rifles y algunas escopetas y armas
especiales. Dentro de estos tipos de arma de fuego se encuentra la escopeta de
anima lisa, que merece un especial estudio ya que la determinación de la
distancia de disparo y la cantidad de ellos, dependerá de los efectos causados
generalmente por la dispersión de sus proyectiles y otros. Son armas muy
usadas, en nuestro medio, por empresas de seguridad, comités de autodefensa,
ronderos y cazadores en general, por ello su especial mención.
ESCOPETA
Arma de fuego larga, de uno o mas cañones colocados en forma superpuestos
(vertical) o yuxtapuestos (horizontal), de anima lisa, aunque en la actualidad
existen escopetas con anima rayada, de precisión a corta distancia, puede
cargarse por avancarga (boca del cañón) o retrocarga (parte posterior), con
sistema de disparo en repetición, semiautomático y actualmente se fabrican en
automático.
ESCOPETA TIRO A TIRO DE UN CAÑON
Arma de fuego larga o de hombro, de cañón liso, que, por no estar provista de
almacén cargador, el tirador efectúa manualmente la carga y descarga en cada
disparo. Su finalidad principal es el disparo de cartuchos con perdigones.
ESCOPETA TIRO A TIRO DE CAÑONES YUXTAPUESTOS
Arma de fuego larga o de hombro, de cañones lisos, cuya carga y descarga se
efectúa por medio de un sistema llamado “basculante”, y donde la carga se
produce manualmente. Los cañones se encuentran soldados en forma paralela
horizontal y su finalidad principal es el disparo de cartuchos con perdigones.

72
ESCOPETA TIRO A TIRO DE CAÑONES SUPERPUESTOS
Arma de fuego larga o de hombro, de cañones lisos, cuya carga y descarga se
efectúa por medio de un sistema llamado “basculante”, y donde la carga se
produce manualmente, pero en este caso los cañones se encuentran soldados
en forma paralela vertical (uno sobre otro) y su finalidad principal es el disparo de
cartuchos con perdigones.
ESCOPETA TIRO A TIRO DE TRES CAÑONES LISOS
Se trata de una escopeta con sistema de cierre a báscula, cuyos tres cañones
lisos se encuentran soldados en forma de trébol.
ESCOPETA DE REPETICION
Arma de fuego larga o de hombro, de cañón liso, en la que el ciclo de carga y
descarga la efectúa el tirador por medio de un mecanismo alimentado por un
almacén cargador y su finalidad principal es el disparo de cartuchos con
perdigones.
ESCOPETA SEMIAUTOMATICA
Arma de fuego larga o de hombro, de cañón liso, en la que el ciclo de carga y
descarga se efectúa automáticamente cada vez que el tirador oprime el

73
disparador, hasta agotar la munición del almacén cargador y su finalidad
principal es el disparo de cartuchos con perdigones.
ESCOPETA AUTOMATICA
Arma de fuego larga o de hombro, de cañón liso, en la que el tirador al presionar
el disparador, se producen los tiros en ráfaga, hasta que deje de oprimirlo o se
agote la munición del cargador y cuya finalidad principal es el disparo de
cartuchos con perdigones, postas o proyectil de núcleo sólido único (bala) y que
viene normalmente provista de un “selector de fuego”, que consiste en un
dispositivo mecánico que permite el tiro semiautomático.
ESCOPETA “DRILLING”
Arma de fuego larga o de hombro, de concepción similar a una escopeta de dos
cañones, uno de los cuales es estriado y el otro liso.
ESCOPETA “VIERLING”
Arma de fuego larga o de hombro, de concepción similar a una escopeta, pero
con dos cañones lisos y dos cañones estriados.

74
FORMULACIÓN DE DOCUMENTOS
Acta
Es la descripción detallada de una actuación o hecho relacionado con la función policial
cuya finalidad es dejar constancia de lo acontecido. Su denominación variará
dependiendo del acto del cual se da fe.
1. Márgenes
Debe determinarse a partir del borde de página, según el detallesiguiente:
Encabezado : 3.0 cm.
Margen superior : 3,5 cm.
Margen izquierdo : 3.5 cm.
Margen derecho : 2,0 cm.
Margen inferior : 2,0 cm.
Pie de página : 2,0 cm.
MARGEN SUPERIOR
3.5 cm.
2 cm.
MARGEN INFERIOR
B. Clases de Actas:
1. Acta de Hallazgo, Recojo y Traslado
2. Acta de Entrega y Recepción
3. Acta de Cadena de Custodia
4. Acta de Llegada a la Escena del Delito
5. Acta de Registro de Vehículo e Incautación
6. Acta de Registro vehicular y Verificación Domiciliaria
3.5 cm.
MARGEN
IZQUIERDO
2 cm.
MARGEN
DERECHO

75
C. Consideraciones para su formulación:
1. Precisar el lugar, fecha y hora de inicio, identificación de los funcionarios y
generales de ley de los participantes segúncorresponda.
2. Detallar la forma y circunstancias del hecho; se concluye indicando la hora y fecha
del término de la diligencia, firmando e imprimiendo el índice derecho de los
participantes; los funcionarios suscribirán con su firma y postfirma.
3. De ser el caso se consignará la fecha y hora y medio de comunicación al
Ministerio Publico, precisándose el nombre del Fiscal que recibe la
comunicación.
4. Describir detalladamente las características de los objetos sihubieran.
5. Las Actas no deben tener enmendaduras.
6. En caso que alguna persona se negara a firmar, se hará constar en el
documento, de ser posible este acto será corroborado portestigos.
7. Pueden formularse según corresponda a manuscrito o impresión, según las
circunstancias en que se desarrolle la diligencia, las Actas deben ser formuladas
IN SITU.
8. Toda el acta tendrá una numeración correlativa y denominación
correspondiente.
D. Estructura:
1. Encabezamiento
Está constituido por la denominación del documento, en letras mayúsculas,
subrayada y ubicada en la parte central y superior del documento seguida del
número y siglas correspondientes.
2. Cuerpo
En esta parte debe consignarse lo siguiente:
• Los datos identificatorios: localidad, fecha, hora, descripción del lugar donde
se lleva a cabo la actuación o hecho, identificación de las autoridades
intervinientes.
• Las generales de ley de los intervenidos ytestigos.
• Motivación de la actuación policial.
• Forma, modo, circunstancias, características, especificaciones, entre otros,
del hecho y objetos así como el dispositivo legal que fundamente la
intervención.
• De ser necesario, se indicará el destino o disposición de lo actuado,
concluyendo con la anotación de la hora en que finaliza elacto.
3. Término
 Fecha y hora de la conclusión de la diligencia.
 Firma y post firma de los funcionarios.
 Firma e impresión digital del índice derecho de los intervenidos.

76
ACTA DE HALLAZGO, RECOJO Y TRASLADO
---En la ciudad de , Distrito de , siendo las __ hrs., del
____20__ , sito en ___ , el instructor policial que suscribe _____
PNP _____ identificado con CIP _____, perteneciente a la unidad
_____ PNP, en presencia del imputado y/o testigo identificado con _____, edad
______, natural de _____ , estado civil _____, ocupación _____, con instrucción
_____, identificado con _____ , domiciliado en _____________ , procede a realizar
la presente diligencia, en las circunstancias siguientes:
_______________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
____________
---Procediendo a recoger lo siguiente (descripción detallada del objeto, especie o
bien):
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
____________________
---Leída la presente se firma en señal de conformidad por los presentes a las ___
horas del día de la fecha.
EL INSTRUCTOR EL IMPUTADO Y/O
TESTIGO
_____________________
__________________________

77
ACTA DE ENTREGA Y RECEPCIÓN
En la ciudad de ______________ , Distrito _________________ , siendo las ______ del
__ ; sito en _____________________ , el instructor policial que suscribe
________PNP, identificado con CIP __________ , perteneciente a la Unidad, en
presencia del imputado _____ , identificado con _____, edad __________, natural de
______________ , estado civil , ocupación , con instrucción
identificado con: _____ , domiciliadoen _______, procede a realizar la
presente diligencia, en las circunstancias siguientes:
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
____________________
Procediendo a recibir lo siguiente (descripción detallada del objeto, especie o bien):
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
____________________
Leída la presente se firma en señal de conformidad por los presentes a las _____ horas
del día de la fecha.
EL INSTRUCTOR EL IMPUTADO
____________________ __________________

78
ACTA DE REGISTRO DE VEHÍCULO E INCAUTACIÓN
En la ciudad de , Distrito , siendo las , del 2015, sito en , el instructor
policial que suscribe _________ PNP _________ Identificado con CIP ,
perteneciente a la unidad ,en presencia del imputado _____________,
identificado con , edad__ , natural de , estado civil
___ , ocupación ___ , domiciliado en ____ ; procede a
realizar la presente diligencia de registro vehicular en el
vehículo marca , color , en las circunstancias siguientes:
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________
Procediendo a incautar lo siguiente (descripción detallada del objeto, especie o bien):
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_________
Leída la presente se firma en señal de conformidad por los presentes a las ______
horas del día de la fecha.
EL INSTRUCTOR EL IMPUTADO
____________________ __________________
*Adjuntar el acta de situación vehicular

79
ACTA DE REGISTRO Y VERIFICACIÓN DOMICILIARIA
--- En Lima, siendo las _ horas del día .
presente el Instructor, en la vivienda sito en, _, de propiedad de ,
con _ años de edad, natural de
_, de estado civil _ , de
ocupación __ , con instrucción
, identificado con DNI Nº
, domiciliado en ;
se procedió a realizar la presente diligencia con participación del RMP. Dr.
_________ _ y contándose con la
Autorización del Propietario del inmueble se procede a levantar la presente ACTA DE
REGISTRO DOMICILIARIO, conforme se detalla a continuación:
PARA DROGAS : _________________________________________
PARA INSUMOS : _________________________________________
PARA ARMAS : _________________________________________
PARA EXPLOSIVOS : _________________________________________
MONEDA NACIONAL Y/O EXTRANJERA FALSIFICADA: __________________
OTROS : _____________________________________________________
DETALLE DE LOS ELEMENTOS Y/O EVIDENCIAS INCRIMINATORIAS:
__ _ _____________________________________________
--- La presente diligencia se da por concluida a las _____ horas del día de la fecha,
firmando en señal de conformidad el intervenido, en presencia del RMP y el Instructor que
certifica.
PERSONAL PNP EL INTERVENIDO
_______________________ ------------------------------------------
DNI
EL REPRESENTANTE DEL EL ABOGADO
MINISTERIO PUBLICO.M.P.
_______________________ ------------------------------------------
Código Único de Carpeta Fiscal Prioridad _______________

80
TECNICAS DE RECOJO Y TRASLADO DE EVIDENCIAS
Recojo de muestras en relación a balística forense
En las investigaciones relacionadas con hechos criminales en los que se haya empleado
armas de fuego, se debe tener especial cuidado en recuperar, marcar y conservar todo
aquello que pueda constituirse en elemento probatorio; las precauciones de protección se
refieren también al manejo de las armas, a fin de evitar disparos accidentales.
Se entiende que el levantamiento de las muestras será hecho por el Perito Balístico.
A continuación, se anotan las muestras que son susceptibles de ser recogidas, con
indicaciones de las determinaciones posibles por parte de los Peritos en el laboratorio.
MUESTRAS En el Laboratorio será analizado y
estudiado para la determinación de:
PROYECTILES
CASQUILLOS
ARMAS
CARTUCHOS
PERDIGONES Y TACOS
Estructura, forma, calibre, tipo de arma usada,
nombre del fabricante y otras características de
identificación.
Estructura, forma, calibre, tipo de arma usada,
nombre del fabricante y otras características de
identificación.
Estructura, tipo, marca, calibre, país fabricante,
acabado, estado de conservación y
funcionamiento características de haber sido
disparado, modelo, número de serie, número de
pieza, etc.
Estructura, marca, tipo, calibre, país fabricante
acabado, estado de conservación y
funcionamiento, características de la pólvora.
Calibre de los perdigones y el calibre del arma
usada a partir de las medidas del taco.
Consideraciones que se debe de tener en cuenta para exámenes balísticos.
Armas de fuego
Las armas se manipularán siempre lo menos posible.
• Para armas de fuego, como pistola, se bloqueará el martillo y el botón de disparo se
pone en “seguro”; y se recogerá tomándola por el guardamonte o por las cachas o
por el estriado de la corredera.
• No se debe introducir objeto alguno al interior del cañón, puede dañar el ánima; ni se
envolverán con paños ú otros elementos que rocen su superficie, deteriorando las
posibles huellas ú otros indicios.

81
• Se recogerán seguidamente, los indicios visibles que el arma pudiera contener
(sangre, pelos, fibras, etc.), procediendo a continuación a la aplicación de los
reactivos apropiados para el revelado de posibles “huellas latentes”.
• Se extraerá la cacerina o cargador del arma aplicando también sobre su superficie
reactivos que permitan detectar la presencia de posibles huellas.
• Se anotará el número de cartuchos contenidos en la cacerina o tambor, anotando las
inscripciones impresas en sus bases.
• Se extraerá la cacerina o cargador del arma, aplicando también sobre su superficie
reactivos que permitan detectar la presencia de posibles huellas.
• Se anotará el número de cartuchos contenidos en la cacerina o tambor, anotando las
inscripciones impresas en sus bases.
• Se comprobará si se encuentra percutido y sin disparar, si presenta varias
percusiones.
• Si se encuentran impregnados con residuos orgánicos o inorgánicos, se dejarán
secar adecuadamente, a temperatura ambiente, antes de proceder a su embalaje.
• Se embalarán en cajas debidamente inmovilizados, para evitar posibles daños
producidos por golpes durante su transporte.

83
Casquillos, proyectiles y cartuchos
• Se deben recoger con pinzas de plástico
• Los proyectiles incrustados, se extraerán preferiblemente junto con el bloque que las
contenga, el cual se fragmentará de forma sucesiva y cuidadosa para no dañar las
lesiones identificativas.
• Se introducirán en cajas o bolsas de plástico, separadas para evitar roces entre ellas
(pueden envolverse con papel, en forma de caramelo) y remitirlas al laboratorio.
• Recordemos que los cartuchos son aptos para realizarles revelado de huellas, por lo
tanto, deben ser embalados en sobre y cajas individuales.

84
En muestras balísticas enviadas al laboratorio
• Toda arma fotografiada llevará referencia métrica y su número identificatorio con
resaltador.
• En las fotos de casquillos se debe mostrar el calibre, la marca y el percutado del
fulminante.
• El proyectil se debe tomar con indicación métrico, enfocando las huellas helicoidales.
• Los explosivos se tomarán con grado de contraste, enumerando cada uno de los
elementos (fulminantes, manchas, esquirlas, etc.).
• Se tomarán vistas a un cartucho de dinamita, previa consulta con el técnico en
explosivos, abriendo el envoltorio para evidenciar la marca de fábrica.
PERENNIZACIÓN DE LA ESCENA DE LOS HECHOS
La perennización de la escena es el registro documentado de objetos y componentes que
forman parte de una escena, mediante la fijación de imágenes a fin de evitar su
modificación, adoptando cada no de éstos el emplazamiento y distancias tal cual se
ubicaron con respecto al elemento central del hecho, para lo cual se toman puntos fijos
de referencia en los espacios geográficos del evento. La perennización se lleva a cabo
antes del recojo de los indicios y evidencias en el lugar en el que se ha producido un
hecho que es objeto de investigación.
Es preciso recalcar que el objeto de la Perennización es establecer, describir y fijar las
condiciones atmosféricas, de tiempo y de disposición física de personas, objetos y
elementos dentro, se realiza simultáneamente con el ingreso a la escena.
Los peritos son los encargados de la perennización de la escena del crimen en el
momento en el que abordan la escena del hecho, para ello, es necesario tener en cuenta
que dicha perennización se realizará con la finalidad de que la escena del crimen se
mantenga intacta y con la información objetiva, de tal forma que las evidencias e indicios
recogidos no sean influenciados, contaminados o desnaturalizados por no realizar una
perennización de la manera correcta.
Por ello: La finalidad de la perennización es fijar para la posteridad las condiciones
generales y específicas en los que se encontró, por separado, cada elemento
constituyente de la escena del crimen y la composición misma de todos los elementos
juntos; para poder conseguir un análisis contextualizado de las evidencias y/o indicios.
Se debe su importancia a que permitirá manejar las evidencias e indicios de manera
objetiva, de tal forma que su estudio, investigación y posterior estructuración permita
determinar cómo sucedieron los hechos e incluso quiénes pueden ser los responsables
del hecho delictivo.
Para la perennización de la escena del crimen, se considera las siguientes herramientas:
 Descripción escrita de la escena del crimen.
 Croquis y la planimetría.
 Toma de fotografías: es el complemento de la descripción y croquis; las tomas deben
ser panorámicas y de acercamiento del lugar y zonas adyacentes.
 La filmación.
 La reconstrucción tridimensional.
Estos medios nos permitirán en cualquier momento ilustrarnos de todo cuanto se ha
realizado en el lugar de los hechos, sin la necesidad de regresar al sitio acontecido, y, por
otra parte, anexados al informe técnico, le dan un alto grado de objetividad beneficiando

85
al receptor del mismo (investigadores, jueces u otros). Por ello, la perennización de la
escena, más que una formalidad o acto protocolar, constituye una herramienta importante
en fijar detalles de la escena del crimen, que pueden ser utilizados en cualquier momento
de la investigación.
Toma de Fotografías
Cuando se habla de fotografía como forma de perennizar la escena del crimen, se está
desarrollando contenido relacionado en específico con la fotografía forense, a la misma
que se la define como:
Disciplina de la Criminalística que tiene como propósito obtener un documento objetivo e
imparcial, fijo e inmutable, en el cual se aprecia el más insignificante detalle que hubiera
pasado desapercibido al ojo humano. La Fotografía se convierte así, en exacta y precisa,
un elemento auxiliar valiosísimo en la investigación científica de los delitos.
Entonces la fotografía forense, tiene entre sus objetivos, el de fijar en imágenes
situaciones que se pueden analizar luego de retirarse de la escena del crimen, así como
realizar la exposición de la forma cómo se encontró y de qué se encontró en la escena
del crimen. Por lo que, es importante que:
El perito encargado tiene que obtener la mayor cantidad de evidencia visual posible. Su
labor a realizar es la de prestar atención a cualquier indicio por insignificante que
parezca, enfocar y capturarlo, que cada fotografía describa por si sola lo ocurrido, de
modo que se puedan reconstruir escenas de crimen, que al mirarlas se pueda sentir que
está en el lugar de los hechos, sin haberlo estado.
Además, es importante considerar que: El Perito de inspección criminalística antes de
ingresar a la escena, dispondrá se tomen, en caso necesario, fotografías panorámicas del
local, edificio, caso o lugar abierto donde se ha producido el hecho; asimismo fotografiar
de acercamiento la puerta principal del ingreso u otro posible lugar de acceso empleado
por el autor.
Estas referencias confieren a la fotografía una mayor objetividad; en otras palabras, aleja
la fotografía de toda influencia subjetiva o de distorsión de la realidad, ya que de lo que
se trata es que el fotógrafo forense brinde un testimonio incontrovertible con sus
imágenes.
Es preciso indicar que cuando se habla de toma fotográfica, es de considerable
importancia la toma fotográfica panorámica, porque: Son aquellas que permiten al
investigador tener una referencia clara de la ubicación en un contexto general,
obteniéndose con esto una ubicación en el espacio y tiempo. La fotografía panorámica
generalmente busca relacionar marcas, señales o accidentes geográficos que permitan,
pasado un periodo, ubicar exactamente el lugar del incidente. Además, es necesario
indicar también que se habla de toma panorámica cuando la finalidad del perito es
obtener imágenes registradas del panorama general de la escena del crimen. Por ello, la
toma panorámica es toma global, que se usan con fines de localización y muestran el
aspecto general del lugar tal como se encontró. Para la inspección judicial en campo
abierto o en vía pública se toman fotografías panorámicas de ser posible desde los cuatro
puntos cardinales, para documentar los aspectos generales, condiciones, vías de acceso
a inmuebles más cercanos y estado de lugar de los hechos, teniendo en cuenta como
punto de referencia el sitio donde se encuentra el elemento central.
Tomas a corta distancia o de acercamiento, permite relacionar la posición de
evidencias. Su orientación, tamaño y su relación con la víctima, permite tener una
apreciación real de las características del estado de la evidencia, así como iniciar la

86
identificación. Es la fotografía que permite observar de manera absoluta la muestra o
evidencia, sus características físicas, estado de conservación, uso, cortes, roturas,
descosidos, faltantes, entre otros. Tiene un acercamiento de primer plano con respecto a
los objetos. Se deberá tomar la foto sin fondos, es decir, que todo el formato estará lleno
solamente del objeto fotografiado.
Planimetría
La planimetría, implica el croquis o plano que se levanta, viene a ser como el esqueleto y
la fotografía, los músculos que darán forma al retrato de la escena. Cuanto más fielmente
estén logrados más precisos serán los procedimientos fotográficos como planimétricas.
Consiste en dibujar toda la superficie de la escena del hecho, con una visión clara,
sencilla y sistemática de la posición del cadáver, la posición de las armas, impactos,
muebles, manchas, etc. Se deberá tomar en cuenta la exactitud de las medidas,
empleando el sistema métrico para establecer la verosimilitud de la reproducción de la
escena del hecho.
Tiene por objeto establecer mediante dibujos, mapas, croquis y diagramas, las diferentes
proporciones, alturas, anchuras, largos y distancias de cada uno de los elementos que
conforman la escena del delito. Para esto es importante tener presente los siguientes
aspectos:
a. Registrar la ubicación exacta de las evidencias y la relación de éstas con el medio
que las rodea.
b. El croquis debe mostrar y ubicar únicamente aquellos objetos de importancia en el
lugar de los hechos.
c. Constituye una ayuda a que las partes (defensor, fiscal o juez), se ilustren y
comprendan mejor las condiciones en que se encontró la escena del delito.
Filmación
Debe regirse por las mismas normas de la fotografía forense, se debe seguir un orden
lógico para ilustrar de mejor manera los hechos a quien lo observe. Debe registrar los
accesos a la escena antes de ser procesada y las evidencias que se fijen, así como los
procedimientos técnicos que se realicen en el procesamiento de la misma.
TECNICAS DE FOTOGRAFIA PARA INDICIOS DE INTERES BALISTICO FORENSE
Las fotografías forenses por la relevancia que pueden ostentar en cualquier juicio es que
se demanda de parte de las mismas que no exista el retoque en los negativos o copias
que se utilizarán como evidencia oportunamente, solamente se encuentra permitido un
control de las sombras, la fotografía suele ser fundamental y un gran apoyo a la hora de
obtener la máxima información sobre un hecho.
Clasificación de indicios balísticos
Son aquellos objetos de estudio principal de la Balística Forense
 Armas de fuego.
 Casquillos.
 Proyectiles.
 Cartuchos.
 Impactos de proyectil de arma de fuego.

87
Cabe señalar que los primeros cuatro elementos han sido definidos previamente (supra).
En el caso de los impactos, estos serán de sumo interés para la interpretación de la
escena, ya que serán el principal elemento para establecer la dirección y el ángulo de
incidencia de los proyectiles que los produjeron. Sin impactos, dicha práctica no será
posible. El daño que se presente en una estructura dependerá de la forma y densidad de
la misma, del ángulo de incidencia, el tipo de munición utilizada, la distancia a que se
realizó el disparo, entre otras variables.
Indicios Balísticos Secundarios
Son aquellos que auxilian a la interpretación de los indicios primarios, sin ser el objeto de
estudio principal de la Balística Forense.
• Manchas de sangre.
• Residuos y proyecciones de materiales.
• Piezas de armas de fuego, entre otros.
El manejo de un arma en la escena.
Como ya se mencionó con anterioridad, se deben de seguir las normas de seguridad del
manejo de las armas de fuego, teniendo siempre en cuenta que el estado en el que se
encuentra el arma es un indicio circunstancial, ya que su condición se puede alterar muy
fácilmente, y sin embargo, es de gran importancia para la investigación. Siempre que sea
posible se debe de documentar el estado en que es encontrada un arma de fuego.
El arma puede encontrarse en los siguientes estados:
• Cargada y abastecida.
• Cargada y desabastecida.
• Descargada y abastecida.
• Descargada y desabastecida.
Esta última categoría es en la que el arma debe estar para ser trasladada a los
laboratorios.

88
Ventajas de un adecuado manejo en la escena
Reconstrucción con alto nivel de precisión de hechos.
 Establecimiento de las trayectorias de los proyectiles.
 Identificación del número y características de los tiradores.
 Detección de incongruencias en escenarios montados o alterados.
Clasificación de los tiradores
Básicamente, existen dos categorías: estático y dinámico.
Estático: es aquel que realiza los disparos desde una única ubicación.
Dinámico: es aquel que realiza los disparos en movimiento, y por lo tanto, desde distintas
ubicaciones.
Los elementos para tomar en cuenta para determinar el tipo de tirador son la distribución
de los casquillos (cuyas consideraciones a continuación se detallan), así como el ángulo
y distribución de los impactos.
Los casquillos
Es fundamental el realizar la adecuada fijación e individualización de los casquillos,
siempre que las circunstancias lo permitan, sobre todo cuando se trate casquillos indicios
del mismo calibre, condición en al que profundiza más adelante. Se debe de tomar en
cuenta para la interpretación del lugar de los hechos, la superficie en la cual se
encuentran los casquillos. Por ejemplo, un casquillo que cae al pasto, quedará atrapado
entre la estructura irregular del mismo, lo que reducirá la distancia entre el tirador y el
lugar de posición final del casquillo; sin embargo, un casquillo que cae sobre el
pavimento, rebotará, quedando, en la mayoría de las veces, a una distancia mayor del
tirador. También hay que considerar que puede haber obstáculos en el paso del casquillo,
lo que puede hacer que cambie drásticamente el lugar de su posición final.

89
Trayectorias
Un elemento fundamental para el establecimiento de la trayectoria que sigue un proyectil
es determinar el ángulo de incidencia e inclinación en que el mismo fue disparado, y para
esto el daño que presente una estructura, ya sea mueble o inmueble será fundamental,
como ya se mencionó con anterioridad.
Existen muchas formas de determinar un ángulo, ya sea con equipos de medición
análogos, digitales, o con funciones trigonométricas.
Cuando un mismo proyectil impacta en dos o más estructuras, es más fácil determinar la
trayectoria del mismo.
Trayectorias en espacios cerrados
Estos escenarios generalmente son más fáciles de procesar, debido a que el espacio
restringe de forma natural la localización del tirador. Además, cualquier disparo que se
haga dentro de una estructura, muy probablemente impacte alguna superficie de la
misma.

90
Trayectorias en espacios abiertos
Los espacios abiertos requieren un mayor tiempo para procesarlos, ya que los disparos
que se hagan en el mismo no necesariamente impactarán en sus inmediaciones. Incluso
los impactos pueden encontrarse a cientos de metros del escenario donde ocurrieron los
hechos (como es el caso de las llamadas coloquialmente “balas perdidas). De igual
manera, los espacios abiertos permiten al tirador poner una mayor distancia entre él y su
objetivo, situación que puede dificultar el procesamiento del lugar de los hechos.
Los datos obtenidos de los estudios a las estructuras pueden ser complementados con
las lesiones que presente, según el caso, la persona lesionada o el cadáver, para apoyar
o descartar las hipótesis que se hagan sobre los hechos.
Trayectorias, recomendaciones adicionales
 No siempre es posible la medición precisa del ángulo del impacto, por lo que se debe
considerar el margen de error.
 Siempre se debe de buscar las formas idóneas de reducir el margen de error.
 Se puede auxiliar de las funciones trigonométricas cuando hay obstáculos físicos
para tomar ciertas medidas.

91
Técnicas de fotografía para indicios de interés balístico forense:
La fotografía forense tiene por objeto recoger un testimonio visual confiable de los hechos
ocurridos durante casos de defunción, trátese de homicidios, accidentes u otras causas
que requieren esclarecerse, como debes imaginarte, el trabajo de un
fotógrafo forense requiere seriedad absoluta y mucha responsabilidad, La Fotografía El
ingenio del ser humano lo ha llevado a indagar, experimentar e inventar elementos que
satisfagan su necesidad de conocer. De esta manera se crea la cámara fotográfica, con
la cual se inicia a perpetuar imágenes capturadas en el momento en que sucede.
Cuáles son las técnicas de la fotografía forense:
 Fotografía ultravioleta.
 Micrografía: fotografía de objetos que no puede ver el ojo humano a través de lupas,
microscopios.
 Microfotografía: fotografía de objetos muy pequeños sobre micro film o microfichas u
otros objetos con el fin de archivar la información.
Tipos de fotografía forense.
 Fotografías de intrusión.
 Fotografías del lugar de los hechos.
 Fotografías cenitales/aéreas.
 Fotografías desde el punto de vista del testigo.
 Fotografías de detalle.
 Fotografías con testigos métricos.
Técnicas de recolección de indicios
 De franjas o Lineal.
 Cuadros.
 Zonas.
 Espiral.
 Radial.
 Técnica libre.
 De punto a punto.

92
Técnicas de recolección de indicios
Qué es la recolección de indicios y sus medidas de seguridad.
Recolección. Acción de levantar los indicios o elementos materiales probatorios,
mediante métodos y técnicas que garanticen su integridad
Aporte de la fotografía forense a la criminalística
El objetivo general de la fotografía forense es el de reproducir la totalidad de los
elementos cromáticos en el examen del lugar de los hechos, la identificación de los
objetos, la fijación del sitio donde se localizó la evidencia, así como las características del
mismo, reuniendo exactitud y nitidez
Importancia de la Fotografía
La fotografía es una técnica artística que permite capturar instantes de manera duradera,
perdurables en el tiempo. La fotografía es tan importante en nuestras vidas que, casi sin
darnos cuenta, trasladamos la calma, la espontaneidad, la sencillez y la belleza de la
vida.
 El primero es la fotografía judicial, para mostrar con exactitud y nitidez los hechos.
Siempre cuando se hace un juicio por un crimen, la prueba que utilizan para describir
los hechos es la fotografía judicial. La mayoría de estas imágenes pasan por un
examen, ya que con el pasar del tiempo se han llegado a manipular. es así que
después, la presentan al tribunal. También, muchas veces sirve de apoyo para poder
mostrar la inocencia o culpabilidad de la persona, ya que como hemos mencionado,
su único objetivo es captar todos los elementos de la escena. Al terminar las

93
sesiones, pasan a ser archivadas. Gracias a estas fotos, el mundo ha podido conocer
las muertes más conocidas como la de Marilyn Monroe, La delia negra, entre otros.
 La fotografía científica en forense, sirve para realizar un registro de lo que ha pasado.
La gran parte del tiempo, los científicos no suelen ir a directamente a la escena del
crimen, por eso, la fotografía científica es de mucha ayuda para ellos. Porque al
tener este material, van a poder descifrar lo sucedido de una mejor manera y obtener
buenos resultados. Al igual que la judicial, pasa a estar en el archivo y utilizada para
documentales.

94
 La fotografía científica en forense, sirve para realizar un registro de lo que ha pasado
La gran parte del tiempo, los científicos no suelen ir a directamente a la escena del
crimen, por eso, la fotografía científica es de mucha ayuda para ellos. Porque al
tener este material, van a poder descifrar lo sucedido de una mejor manera y obtener
buenos resultados. Al igual que la judicial, pasa a estar en el archivo y utilizada para
documentales.
Clasificación de la fotografía
 Fotografía análoga: la fotografía análoga a la fotografía tradicional o clásica en
comparación con la fotografía digital la análoga, denominada de esta mera por que la
fotografía crea un análogon imagen parecida o casi idéntica a la realidad captada.
 Fotografía digital: la fotografía digital es la obtenida a través de un equipo electrónico
para crear y almacenar imágenes, que se captan por medio de un objetivo o de un
sistema de lentes.
Fotografía forense
El uso de la fotografía con el paso del tiempo se ha ido ampliando, ahora encontramos
toda clase de fotografías sobre las actividades del ser humano en el campo del sector
justicia, la fotografía se considera como un medio probatorio, ya que ha permitido ser un
mecanismo para la fijación de los hechos acaecidos en un escenario delictivo,
perpetuando lo acontecido para su fehaciente demostración posterior.
Antecedentes, La fotografía forense en la peritación legal, indicaba que antes del uso de
la fotografía en la escena del crimen se utilizaban planos, modelos o bosquejos para fijar
el lugar de los hechos, con la expansión de la técnica fotográfica, la captación de
imágenes ha sido trascendental en las investigaciones criminales, La fotografía forense
permite mantener un registro real del indicio, del escenario del hecho delictivo, ilustra los
puntos de interés dentro de la escena y hace visibles varios detalles que no son
perceptibles a simple vista.
La fotografía en la escena del crimen
El registro fotográfico debe ser organizado y representado por la progresión general o
específica. La evidencia fotográfica debe ser tratada en la misma forma no destructiva de

95
preservación y protección, como cualquier otra forma de evidencia, los peritos
fotográficos deben intervenir en la escena antes de que ésta sea procesada, para
plasmar de manera gráfica la situación original del lugar y toda la evidencia relacionada
con el hecho. El fotógrafo debe tener el conocimiento básico que le permita elegir,
mantener y operar el equipo, recomienda que el perito elabore un registro detallado de
las técnicas, condiciones y características bajo las que fue elaborado el informe
fotográfico, para aclarar dudas o demostrar la veracidad de que la fijación fue apegada a
los hechos que se investigan. Se debería incluir los siguientes elementos:
• Ubicación del lugar de los hechos. b. Tipo de cámara empleada en la fijación.
• Película fotográfica empleada (ISO)
• Fecha de la fijación
• Número de rollo de la fijación.
• Averiguación Previa/Causa Penal/Partida/Expediente.
• Tipo de diligencia en que se lleva a cabo la fijación.
• Forma de marcado del rollo y de los negativos.
• Nombre del Perito Fotógrafo
• Número de toma, Descripción de la toma.
• Diafragma y velocidad de la toma.
• Objetivo utilizado (lente).
• Distancia y orientación de la toma.

96
Recomendaciones
 Estar en constante actualización en la temática, ya que el mercado de las armas de
fuego y sus cartuchos es de dimensiones considerables, y está en constante cambio.
 La capacitación del Perito en Balística debe ser complementada con estudios de
resistencia de materiales.
 Continuar innovando en el campo de la investigación de los fenómenos asociados al
uso de las armas de fuego.
CADENA DE CUSTODIA
Definición:
Es el conjunto de medidas que deben adoptarse a fin de preservar la identidad e
integridad de objetos o muestras que pueden ser fuente de prueba de hechos
posiblemente delictuosos, para su total eficacia procesal.
La cadena de custodia comprende la ubicación y movimiento de los indicios materiales
desde que fueron encontrados o extraídos del lugar de los hechos y hasta cuando son
puestos a consideración del juez, incluyendo a todas las personas que forman parte o
colaboran con este proceso, ya sea de manera directa o indirecta, desde las personas
o instituciones queresguardan los indicios, las que los recaban o los que los transportan,
todas son clave en el proceso.
Importancia:
Es importante para fijar, embalar, analizar, transportar y almacenar los indicios sin que
sufran deterioro y comprimiendo los procedimientos establecidos por la ley.
La cadena de custodia debe garantizar la pureza de la evidencia desde el momento
mismo de la recolección, puesto que estos elementos materiales probatorios pueden
finalmente convertirse en pruebas cuya legalidad debe estar garantizada para que
puedan ser descubiertas y controvertidas en Juicio.
Objetivos:
Tiene como objetivo que los indicio o evidencias analizadas en el laboratorio y
presentadas en el proceso, serán las mismas que se recogieron en el lugar de los hechos
o hallazgo, no hayan sido alteradas.
La cadena de custodia se ha convertido con el paso del tiempo en un instrumento valioso
e importante para las personas que la utilizan, tanto así, que gracias ha ella se puede
llegar al éxito o al fracaso de una investigación.
Fases de la Cadena de Custodia:
La cadena de custodia cobra vida en el preciso momento en el que es embalado el
elemento materia de prueba, a partir de allí comienza a regir dicha custodia que debe
permanecerhasta que llegue a manos del correspondiente perito, que se dispondrá a
analizarla para darun dictamen especifico y conciso, que va a contribuir a esclarecer los
hechos de una investigación, después pasa a manos del correspondiente juez, quien
dará su propio dictamen, aquí es cuando la cadena de custodiallega a su fin. Estas son:
1. Conocimiento y corroboración de hechos ilícitos.
2. Preservar el lugar de los hechos

97
3. Recolección y embalado de muestras en el lugar encontradas.
4. Traslado al laboratorio para su análisis.
5. Recepción en el laboratorio.
6. Manipulación y tratamiento en el laboratorio.
7. Remisión de muestras, efectos o huellas a su destinatario final.
La cadena de custodia comprende un proceso integral que puede prolongarse en el
tiempo. Técnicamente la duración de toda cadena de custodia va desde el momento en
que las autoridades llegan al lugar de los hechos investigando un presunto hecho
delictivo, hasta que la investigación concluye (en el Juicio).
Pasos de la Cadena de Custodia
1. Recolección
2. Embalaje
3. Trasportar
4. Análisis
5. Almacenamiento
6. Identificación de los responsables en cada paso
El personal policial generalmente es el primer eslabón en la Cadena de Custodia. Ellos
entregan el control de la escena al Ministerios Público o en su caso a los peritos, y
cuando lo hacen, deben de informar sobre el estado en que encontraron el lugar y si se
produjo alguna alteración, reseñándola detalladamente.
De todo lo actuado, el/la efectivo policial interviniente evacuará un Acta de Intervención,
la misma que será entregada, al pesquisa, a los peritos o a el/la Fiscal. El/La efectivo
policial deberá permanecer en la escena del crimen hasta la culminación de la diligencia.
Para garantizar la autenticidad del material recolectado, debe verificarse los
siguientes pasos:
1. Identidad.
2. Integridad.
3. Preservación.
4. Seguridad.
5. Almacenamiento.
6. Continuidad.
Errores en la Cadena de Custodia:
Los posibles errores que se presentan en la cadena de custodia entre otros pueden ser:
1. En la fijación de la escena.
2. En la recolección de los elementos.
3. En la descripción de los elementos.
4. En la identificación del funcionario.
5. En la manipulación innecesaria del elemento.
6. Al momento de embalar.
7. Al momento de transportar.
8. En la conservación.
9. En la protección.
10. En el formato de cadena de custodia.
Formatos de Cadena de Custodia.

99
SISTEMA INTEGRADO DE IDENTIFICACIÓN BALÍSTICA - IBIS
Forensic Technology ofrece la solución de identificación balística más avanzada del
mundo, IBIS® (Sistema Integrado de Identificación Balística), que permite compartir y
comparar cantidades considerables de información e imágenes de muestras en una red
de sitios de adquisición de imágenes, así como también, identificar proyectiles o
casquillos que probablemente coincidan de manera automatizada. IBIS® TRAX-HD3D™
es la última generación de la tecnología IBIS e incluye un extraordinario sistema de
adquisición de imágenes en 3D, algoritmos de comparación avanzados y una
infraestructura robusta. Ha sido diseñado a fin de satisfacer las necesidades de la policía
y de las organizaciones militares que obtienen información materia de juicio sobre armas
de fuego y componentes de munición disparados.
BRASSTRAX
La forma más rápida y precisa de adquirir muestras de casquillos.
La estación de adquisición BRASSTRAX permite el ingreso de información sobre
casquillos en una red IBIS. BRASSTRAX captura imágenes de alta resolución en 2D e
información topográfica precisa en 3D de regiones de interés significativas. Esto incluye
las impresiones de cierre de recámara y del percutor en el fulminante y la marca del

100
expulsor en el caso de casquillos con percusión central. En el caso de casquillos con
percusión anular, se captura la impresión del percutor. Además, se captura una imagen
referencial detallada del culote completo.
La mayor parte del proceso de adquisición está completamente automatizado para
minimizar la intervención del usuario y reducir la variabilidad del operador. La
automatización del enfoque de la imagen, la iluminación de la imagen y el contorno de la
región de interés garantiza la calidad consistente de la imagen para lograr su
visualización y uniformidad para comparaciones óptimas.
Características
 Detección automática de reflujo y desteñido
 Autoprueba y ajuste automático
 Operación sin manos que permite realizar multitareas
 Múltiples niveles de ampliación
 Gama completa de calibres: .17 a .50 y de .410 de ánima a calibre 10 para casquillos
de escopetas
 Ayuda en línea y guías de usuario detalladas
 Múltiples fuentes de luz, incluida una luz anular patentada
BULLETTRAX
La estación de adquisición de proyectiles más avanzada del mundo
La estación de adquisición BULLETTRAX permite el ingreso de información sobre
proyectiles en una red IBIS.
BULLETTRAX captura imágenes de alta resolución en 2D e información topográfica
precisa en 3D de los campos y valles de un proyectil. Produce una tira de imagen que
representa la circunferencia de 360º del proyectil o una combinación de regiones de los
fragmentos de este. El proceso de adquisición se encuentra completamente
automatizado después de una configuración inicial realizada por el usuario. Esto reduce
el nivel de capacitación que requiere el operador y produce una calidad de imagen
consistente. Los complejos algoritmos rastrean la superficie del proyectil rotándolo y
moviéndolo, y capturan de manera precisa sus marcas y su forma según parámetros de
enfoque e iluminación óptimos.
Características
 Imágenes de alta resolución en 2D y topografía en 3D precisa a nivel del nanómetro
 Capacidad de proyectiles dañados y fragmentos
 Envolvente de 360 grados
 Soporte para casquillos universal
 Rastreo automático de deformación de superficie
 Ubicación automática del delimitador de borde
 Operación sin manos que permite realizar multitareas
 Estriado por corte o por expansión interina, estriado poligonal y ánima lisa
 Gama completa de calibres: .17 a .50
MATCHPOINT
MATCHPOINT es la estación de análisis de peritos de balística para revisar las posibles
coincidencias de los algoritmos de correlación de IBIS.

101

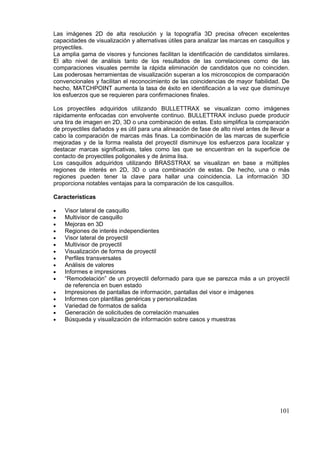

Las imágenes 2D de alta resolución y la topografía 3D precisa ofrecen excelentes
capacidades de visualización y alternativas útiles para analizar las marcas en casquillos y
proyectiles.
La amplia gama de visores y funciones facilitan la identificación de candidatos similares.
El alto nivel de análisis tanto de los resultados de las correlaciones como de las
comparaciones visuales permite la rápida eliminación de candidatos que no coinciden.
Las poderosas herramientas de visualización superan a los microscopios de comparación
convencionales y facilitan el reconocimiento de las coincidencias de mayor fiabilidad. De
hecho, MATCHPOINT aumenta la tasa de éxito en identificación a la vez que disminuye
los esfuerzos que se requieren para confirmaciones finales.
Los proyectiles adquiridos utilizando BULLETTRAX se visualizan como imágenes
rápidamente enfocadas con envolvente continuo. BULLETTRAX incluso puede producir
una tira de imagen en 2D, 3D o una combinación de estas. Esto simplifica la comparación
de proyectiles dañados y es útil para una alineación de fase de alto nivel antes de llevar a
cabo la comparación de marcas más finas. La combinación de las marcas de superficie
mejoradas y de la forma realista del proyectil disminuye los esfuerzos para localizar y
destacar marcas significativas, tales como las que se encuentran en la superficie de
contacto de proyectiles poligonales y de ánima lisa.
Los casquillos adquiridos utilizando BRASSTRAX se visualizan en base a múltiples
regiones de interés en 2D, 3D o una combinación de estas. De hecho, una o más
regiones pueden tener la clave para hallar una coincidencia. La información 3D
proporciona notables ventajas para la comparación de los casquillos.
Características
 Visor lateral de casquillo
 Multivisor de casquillo
 Mejoras en 3D
 Regiones de interés independientes
 Visor lateral de proyectil
 Multivisor de proyectil
 Visualización de forma de proyectil
 Perfiles transversales
 Análisis de valores
 Informes e impresiones
 “Remodelación” de un proyectil deformado para que se parezca más a un proyectil
de referencia en buen estado
 Impresiones de pantallas de información, pantallas del visor e imágenes
 Informes con plantillas genéricas y personalizadas
 Variedad de formatos de salida
 Generación de solicitudes de correlación manuales
 Búsqueda y visualización de información sobre casos y muestras
