1. LABORATORIO DE
CRIMINALISTICA Y
CIENCIAS FORENSES Z8
INTRODUCCIÓN A LA
CRIMINALISTICA
ABG. GABRIEL OCHOA REAL, ESP.
CAPITÁN DE POLICÍA
PERITO CRIMINALÍSTICO-DOCUMENTOLOGÍA
ESPECIALISTA EN DERECHO PENAL Y CRIMININOLOGÍA
ÁREA DE CAPACITACIÓN FORENSE

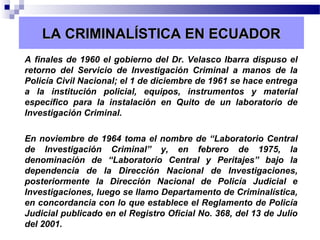

2. LA CRIMINALÍSTICA EN ECUADORLA CRIMINALÍSTICA EN ECUADOR
A finales de 1960 el gobierno del Dr. Velasco Ibarra dispuso el
retorno del Servicio de Investigación Criminal a manos de la
Policía Civil Nacional; el 1 de diciembre de 1961 se hace entrega
a la institución policial, equipos, instrumentos y material
específico para la instalación en Quito de un laboratorio de
Investigación Criminal.
En noviembre de 1964 toma el nombre de “Laboratorio Central
de Investigación Criminal” y, en febrero de 1975, la
denominación de “Laboratorio Central y Peritajes” bajo la
dependencia de la Dirección Nacional de Investigaciones,
posteriormente la Dirección Nacional de Policía Judicial e
Investigaciones, luego se llamo Departamento de Criminalística,
en concordancia con lo que establece el Reglamento de Policía
Judicial publicado en el Registro Oficial No. 368, del 13 de Julio
del 2001.

3.  Decreto N.- 759 de fecha 27 de agosto del
2015. Creación del Sistema Nacional de
Medicina Legal y Ciencias Forenses.
 Resolución del Consejo de Generales de
la Policía Nacional en la creación de la
Coordinación Nacional de Criminalística
Medicina Legal y Ciencias Forenses.
 Aprobación en la Asamblea del Código de
Seguridad Ciudadana.(II Libro)

4.  Dos (02) Laboratorios de Criminalística y
Ciencias Forenses Quito-Guayaquil.
 Veintitrés (23) Jefaturas Subzonales de
Criminalística a nivel Nacional.
 Dos (02) Departamentos Médicos
Legistas Quito y Guayaquil.
DEPENDENCIAS A NIVEL NACIONALDEPENDENCIAS A NIVEL NACIONAL

5. CONCEPTOCONCEPTO
CIENCIA APLICADA QUE MEDIANTE SU
METODOLOGÍA Y TECNICA AL ESTUDIO DE
LAS EVIDENCIAS MATERIALES (INDICIOS),
DESCUBRE Y VERIFICA CIENTÍFICAMENTE,
LA EXISTENCIA DE UN HECHO DELICTIVO; Y
ASI PODER IDENTIFICAR AL O A LOS
PRESUNTOS AUTORES, CÓMPLICES y
ENCUBRIDORES, APORTANDO LOS
RESPECTIVOS ELEMENTOS DE
CONVICCION A LA ADMINISTRACIÓN DE
JUSTICIA, QUE LUEGO SE CONVERTIRÁN
EN PRUEBA

6. FINALIDADFINALIDAD
Auxiliar en el lugar de los hechos, a la Policía
Judicial y Fiscalía, a fin de tomar nuevas
decisiones de acción para la consecución de las
investigaciones.
Emitir dictámenes periciales en cualquiera de
sus disciplinas científicas, cuyos elementos
pueden ser útiles para el ejercicio o desistimiento
de la acción penal o para tomar las resoluciones
judiciales respectivas.
Participar en diligencias fiscales y judiciales,
tales como inspecciones, reconocimientos,
reconstrucciones de los hechos, etc.

7. IMPORTANCIAIMPORTANCIA
Contribuir al esclarecimiento de los hechos, es
decir, poner al descubierto lo ocurrido en la
escena del delito, su autor y sus circunstancias;
y, de esta forma llevarlo a la instancia judicial.
Comprobar la verdad del hecho sucedido
ajustando la causalidad de lo acontecido, lo que
naturalmente responde a las interrogantes
periciales: cuándo?, cómo?, dónde y quién? De
allí que descubrir estas interrogantes significa
comprobar o llegar a la demostración científica
del delito.

8. CRIMINOLOGIA
“CIENCIA QUE SE ENCARGA DEL
ESTUDIO DEL DELITO COMO
CONDUCTA HUMANA Y SOCIAL,
DE INVESTIGAR LAS CAUSAS DE LA
DELINCUENCIA DE LA PREVENCIÓN
DEL DELITO Y DEL TRATAMIENTO DEL
DELINCUENTE”

9. DIFERENCIAS ENTRE
CRIMINALISTICA Y CRIMINOLOGIA
CRIMINALISTICA
 -Ciencia de Investigación
Criminal Técnica.
 -Relación directa con el
HECHO delictivo y con la
IDENTIFICACIÓN del
autor (res).
 -Responde a las
interrogantes:
qué?, cómo?, cuándo?,
dónde?, quién?.
CRIMINOLOGIA
 -Ciencia Social.
 -Se relaciona con la
PERSONA - con el
autor como ente social,
su relación con la
sociedad y su
reincersión.
 -Responde a la
interrogante: porqué?.

10. AUTOR VICTIMA
LUGAR DE LOS HECHOS
PRINCIPIO DE INTERCAMBIOPRINCIPIO DE INTERCAMBIO
No hay delincuente que a su paso por el lugar de los hechos no deje
tras de sí alguna huella aprovechable.

11. CONCEPTO DE CADENA DE CUSTODIACONCEPTO DE CADENA DE CUSTODIA
“Es el conjunto de procedimientos tendientes a garantizar la
correcta preservación de las evidencias encontradas en el
lugar de los hechos; durante todo el proceso investigativo, y
que dentro de la etapa del juicio, servirá de prueba para que
el tribunal de justicia decida sobre la responsabilidad o
inocencia del imputado”*.
OBJETIVO GENERAL
Establecer un procedimiento adecuado y estandarizado en
el manejo de la Cadena de Custodia.
RESPONSABILIDAD
Policía Nacional y funcionarios de La Fiscalía.
* Lic. Roberto Moreno Dillon, Glosario de Términos Criminalísticos, Ed. 2002.

12. CADENA DE CUSTODIACADENA DE CUSTODIA

13. CADENA DE CUSTODIACADENA DE CUSTODIA
Llamada del Centro de
Atención Ciudadana
INICIO
Asegurar y / o
proteger la Escena
Entrega de la Escena.
Recibe la Escena el personal
especializado.
Personal Policial
Criminalística
IOT
Observación Fijación
Levantamiento, Embalaje,
Rotulación, Traslado de
Indicios
Ingreso de Indicios al
Centro de Acopio, bodega
o almacén de evidencias
Remisión de indicios a
las secciones de
Criminalística, con
orden de Autoridad
Competente
Estudio técnico de los
indicios (describir si
sufrió alteración
durante el análisis)
Ingreso de las evidencias al
CA, bodega o almacén de
evidencias
Almacenamiento
adecuado
Ubicación, disposición,
registro de las
evidencias
Disposición final de las
Evidencias, solo con
Orden de Autoridad
RGMD

14. DISCIPLINAS CIENTIFICAS DE LA
CRIMINALISTICA
 INSPECCION OCULAR TECNICA
 BALISTICA FORENSE - IBIS
 DOCUMENTOLOGIA
 IDENTIDAD FISICA HUMANA - AFIS
 IDENTIDAD DE GRABADOS Y MARCAS
SERIALES (REVENIDOS QUIMICOS)
 QUIMICA LEGAL
 ADN FORENSE
 AUDIO VIDEO Y AFINES
 INFORMATICA FORENSE

15. I.O.T.I.O.T.
1,-PROTECCION
2,- OBSERVACION
3.- FIJACION:
FOTOGRAFIA,
DESCRIPCION ESCRITA
CROQUIS
4.- LEVANTAMIENTO DE INDICIOS
5.- EMBALAJE
6.- TRASLADO AL DCP
EXAMEN CIENTIFICO
NADA SE DEBERA
TOCAR COGER O MOVER
MIENTRAS NO SE HAYA
FOTOGRAFIADO, UBICADO EN
BOSQUEJO O DIBUJO
Examen o reconocimiento de una cosa o lugar
que hace el Fiscal con el personal técnico de
Inspección Ocular, con la ayuda de
instrumental óptico y lumínico.

16. PROTECCION DE LA ESCENA DEL
DELITO

17. Observación y FijaciónObservación y Fijación

21. Embalaje y Recolección

24. CONCEPTOS BASICOS
BALÍSTICA: Es la ciencia que estudia
integralmente las armas de fuego, el
alcance y dirección de los proyectiles
que dispara y los efectos que
producen.
BALÍSTICA FORENSE: Es la disciplina,
rama de la Criminalística que estudia
integralmente las armas de fuego
portátiles, su munición y los efectos
que la misma puede producir, dentro
de un hecho delictivo.

25. CLASIFICACIÓN DE LACLASIFICACIÓN DE LA
BALÍSTICABALÍSTICA
BALÍSTICA
FORENSE
INTERIOR
EXTERIOR
DE EFECTOS

26. BALÍSTICA INTERIOR

27. BALÍSTICA EXTERIOR

28. BALÍSTICA DE EFECTOS

29. LAS ARMASLAS ARMAS
ARMA ES TODO ELEMENTO ÚTIL
PARA ATACAR O DEFENDERSE
ARMA
1. BLANCAS O DE HOJA
2. DE LANZAMIENTO
3. NEUMÁTICAS
4. DE FUEGO

30. ARMAS
 Arma de Fuego:
Conjunto de mecanismos
que funcionan en forma
normal y armónica, y que
son capaces de lanzar al
espacio proyectiles
utilizando como elemento
propulsor a la pólvora la
cual al deflagrarse libera
gases que impulsan un
cuerpo al espacio.

31. REVOLVER
GUION
ALZA
CAÑÓN
ARMADURA
MARTILLO
EYECTOR
ARCO GUARDAMONTE
COLA DEL
DISPARADOR
EMPUÑADURA
TAMBOR

32. PISTOLAGUION
ALZACORREDERA
RETENEDOR
ARCO
GUARDAMONTE
COLA DEL
DISPARADOR
ALIMENTADORA
EMPUÑADURA
CAÑÓN

33. CARTUCHERIA METALICA
BALA
VAINA
CAPSULA FULMINANTE
PÓLVORA
CULOTE
CARTUCHO

34. CARTUCHERÍA MIXTA
CIERRE ESTRELLA
VAINA
CULOTE
CAPSULA
FULMINANTE
POLVORA
PERDIGONES
CARTUCHO

35. ESTRIADO o RAYADO:
Conjunto de estrías en el ánima de un tubo cañón, que
se extienden en forma helicoidal; estas estrías pueden
ser reemplazadas por una sección poligonal y oval del
ánima; su objeto es impartir velocidad de rotación al
proyectil para que adquiera estabilidad balística.

36. COMPARACIÓN BALÍSTICA
 PERSONALIDAD DEL ARMA DE FUEGO
 IDENTIFICACIÓN DE BALAS
 IDENTIFICACIÓN DE VAINAS SERVIDAS Y
CARTUCHOS PERCUTIDOS SIN ESTALLAR

37. PERSONALIDAD DEL ARMA DE
FUEGO
 Radica en el estriado que presenta el
ánima del cañón y en las
características que imprimen el
percutor y el espaldón en revólveres y
demás armas de tiro a tiro, repetición
semiautomáticas y automáticas,
aunque sean de serie y numeración
sucesiva

38. MÉTODOS DE IDENTIFICACIÓN
BALÍSTICA
EL MICROSCOPIO DE
COMPARACIÓN
se puede observar porciones
de dos elementos en forma
simultánea y luego
yuxtaponerse a los fines
demostrativos que se
persigan. Viene equipado
con sistemas automáticos
(computarizados) de
documentación fotográfica y
adaptadores para la
adaptación de video
cámaras que posibilitan el
estudio indirecto a través de
monitores en color. También
existen procesadores de
imágenes para la video
microscopia digital

40. OBTENCIÓN BALA Y VAINA TESTIGO

41. IDENTIFICACIÓN DE BALASIDENTIFICACIÓN DE BALAS

42. IDENTIFICACIÓN DE VAINASIDENTIFICACIÓN DE VAINAS

43. IDENTIFICACIÓN DE VAINASIDENTIFICACIÓN DE VAINAS

44. IBIS
INTEGRATED BALLISTICS
IDENTIFICATION SYSTEM

45. SISTEMA INTEGRADO DE
IDENTIFICACIÓN BALÍSTICO
 Se trata de un Sistema de
captura y almacenamiento
de imágenes digitales,
tomadas a la superficie
cilíndrica de una bala
disparada y también a la
base del culote de una
vaina servida; a través de
dispositivos especiales los
mismos que se llaman
BrassTRAX, (Para Vainas),
BulletTRAX-3D (Para Balas)
y Match Point (Cotejamiento
del archivo).

46. BULLETTRAX 3D
 Es la estación de
captura de imágenes
de las características
que quedan en la
superficie de la bala
luego de ser
disparada, se trata de
imágenes de alta
definición en 2D o
en·3D y combinadas
entre sí.

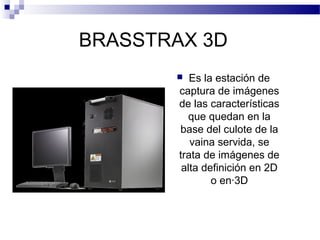

48. BRASSTRAX 3D
 Es la estación de
captura de imágenes
de las características
que quedan en la
base del culote de la
vaina servida, se
trata de imágenes de
alta definición en 2D
o en·3D

51. MATCH POINT
 Se trata de la estación de trabajo en donde se va a
observar las coincidencias y resultados de correlación
que se detecten en el servidor propio como de cualquier
lugar remoto a través del Intranet; los datos del sistema,
que han sido recopilados a través del BRASSTRAX y del
BULLLETTRAX; se puede observar en 2D o en 3D,
simulando la observación de un microscopio balístico

53. Posibilidades que da el Sistema y que luego
el perito balístico debe comprobar.

54. MICROSCOPIO ELECTRÓNICO
DE BARRIDO
S.E.M.
(SCANNIG ELECTRONIC MICROSCOPIC)

55. MICROSCOPIO
 ES UN INSTRUMENTO QUE SE
UTILIZA PARA MAGNIFICAR LA
IMAGEN DE UN OBJETO DIMINUTO
 SI LA IMAGEN ES FORMADA POR
“LUZ” SE LLAMA MICROSCOPIA DE
LUZ
 SI LA IMAGEN ES FORMADA POR
“ELECTRONES” SE LLAMA
MICROSCOPIA ELECTRÓNICA

56. LOS ELECTRONES
 SE OBTIENEN A TRAVÉS DE ALTAS
TEMPERATURAS (EMISIÓN TÉRMICA)
DEL FILAMENTO DE TUNGSTENO
(CÁTODO).
 LOS ELECTRONES SON ELEMENTOS
CON CARGA NEGATIVA QUE ATRAÍDOS
POR UNA CARGA POSITIVA (ÁNODO)
FORMAN UNA ONDA DE ELECTRONES

57. INCA GSR
 ES UN SOFTWARE UTILIZADO EN EL
MICROSCOPIO ELECTRÓNICO DE BARRIDO
(SEM) PARA LA DETECCIÓN AUTOMÁTICA Y
ANÁLISIS DE RESIDUOS DE DISPAROS DE
ARMAS DE FUEGO

58. ELEMENTOS QUE SE DETECTAN
 SE BUSCA ANTIMONIO (Sb)
BISMUTO (Bi) QUE SON
COMPONENTES DE LA CAPSULA
FULMINANTE.
 SE BUSCA PLOMO (Pb)
COMPONENTE DE LA BALA.
 SON ELEMENTOS QUE NO SE
ENCUENTRAN FÁCILMENTE EN LA
NATURALEZA DANDO CERTEZA
DE DISPARO DE UN 99,9%..

59. TOMA DE MUESTRA
 SE UTILIZA UNA GASA ESTÉRIL IMPREGNADA
CON ACIDO NÍTRICO DILUIDO AL 5%.
 SE FROTA EN EL DORSO DE LA MANO
DERECHA E IZQUIERDA INDIVIDUALMENTE.
 SE GUARDA EN SOBRES SEPARADOS Y SE
LLEVA AL LABORATORIO.
 SE UTILIZA TAMBIÉN LOS SOPORTES
ADHERENTES YA FABRICADOS:
KIT DE TOMA DE RESIDUOS DE DISPARO
(STUB)

60. KIT DE TOMA DE
RESIDUOS DE DISPARO
(STUB)

61. PAPILOSCOPIA (Dactiloscopía, Palametoscopía
Pelmatoscopía)
IDENTIDAD HUMANAIDENTIDAD HUMANA

62. ODONTOLOGIA FORENSE
IDENTIDAD HUMANAIDENTIDAD HUMANA

63. IDENTIKIT
IDENTIFICACION FACIAL COMPUTARIZADA
IDENTIDAD HUMANAIDENTIDAD HUMANA

64. HUELLAS DE CALZADO
A.D.N.
IDENTIDAD HUMANAIDENTIDAD HUMANA

65. Automatic Fingerprint
Identification System
(AFIS)

66. Captura de huellas en vivo o de tarjetas
Procesamiento de huellas
Búsquedas de huellas
Almacenamiento de huellas y otros datos como
foto, particulares, documentos, firma, etc
Interconexiones a otros sistemas
Línea completa de estaciones de trabajo

67. • Escáner de tarjetas de huellas planas, roladas, y palmas
• Entrada de datos (nombre, edad, nacimiento, etc)
• Procesamiento automático
• Iniciar búsquedas
• Flujo de trabajo guiado
• Aplicación para crear tarjetas
Estaciones de Trabajo Omnitrak
PrintScan

73.  INVESTIGACION TECNICO CIENTIFICA
TENDIENTE A ESTABLECER LA AUTENTICIDAD O
FALSEDAD DE TODO TIPO DE DOCUMENTOS A
TRAVES DE ANALISIS FISICOS Y/O QUIMICOS
 DUBITADO E INDUBITADO –ORIGINALES-
 ESTUDIO DE TEXTOS MECANOGRAFIADOS
 ESTUDIO DE PAPEL MONEDA
 ESTUDIO DE FIRMAS Y TEXTOS MANUSCRITOS
 ESTUDIO DE IMPRESOS EN GENERAL
DOCUMENTOLOGÍADOCUMENTOLOGÍA

74. ANÁLISIS DE FIRMASANÁLISIS DE FIRMAS

75. TARJETAS DE CRÉDITOTARJETAS DE CRÉDITO

76. CÉDULASCÉDULAS

77.  Droga, sustancias de uso fiscalizado, pruebas de
orientación. Tec. Confirmatorias.
 Tipificación de manchas supuestas de sangre, para
conocer si la sangre es humana o animal
 Determinación de grupo sanguíneo y sub-grupo
 Exámenes toxicológico -identificación de venenos,
barbitúricos, alcaloides, marihuana.
 Alcoholemia- porcentaje de alcohol ingerido.
QUÍMICA FORENSEQUÍMICA FORENSE

78.  REACTIVACIÓN DE NÚMEROS ALTERADOS EN
SOPORTES METALICOS MOTORES, CHASIS Y
ARMAS DE FUEGO.
GRABADOS Y MARCAS SERIALESGRABADOS Y MARCAS SERIALES

79. EL FIN ULTIMO DE LA CIENCIAEL FIN ULTIMO DE LA CIENCIA
ES LA VERDAD, ........ES LA VERDAD, ........

80. Ab. Gabriel Ochoa Real, Esp.
Capitán de Policía
Perito del Laboratorio de Criminalística y
Ciencias Forenses de Guayaquil
gabrielochoareal@gmail.com
0985420057
Guayaquil - Ecuador
