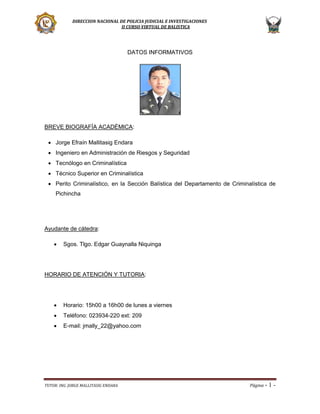

DATOS INFORMATIVOS

BREVE BIOGRAFÍA ACADÉMICA:
 Jorge Efraín Mallitasig Endara
 Ingeniero en Administración de Riesgos y Seguridad
 Tecnólogo en Criminalística
 Técnico Superior en Criminalística
 Perito Criminalístico, en la Sección Balística del Departamento de Criminalística de
Pichincha

Ayudante de cátedra:


Sgos. Tlgo. Edgar Guaynalla Niquinga

HORARIO DE ATENCIÓN Y TUTORIA:



Horario: 15h00 a 16h00 de lunes a viernes



Teléfono: 023934-220 ext: 209



E-mail: jmally_22@yahoo.com


Página -

1-

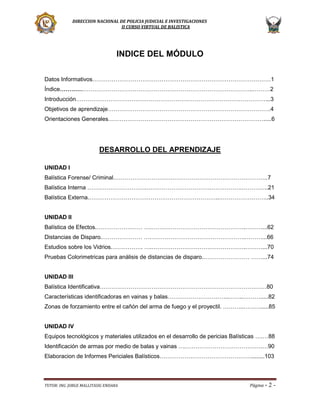

INDICE DEL MÓDULO
Datos Informativos…………………………………………………………………………………1
Índice………………………………………………………………………………………..………2
Introducción………………………………………………………………………………………...3
Objetivos de aprendizaje………………………………………………………………………….4
Orientaciones Generales……………………………………………………………………….....6

DESARROLLO DEL APRENDIZAJE
UNIDAD I
Balística Forense/ Criminal………………………….…………………………………………..7
Balística Interna ………………………….…………………………….…………….…………..21
Balística Externa.…………………………………………………………..……………………..34
UNIDAD II
Balística de Efectos.…………………… ….………………………………………….………...62
Distancias de Disparo.………………… ….………………………………………….………...66
Estudios sobre los Vidrios.……………. ….………………………………………….………...70
Pruebas Colorimetricas para análisis de distancias de disparo.…………………… ……...74
UNIDAD III
Balística Identificativa……………………………………………………………………………80
Características identificadoras en vainas y balas…………………………..……..……….....82
Zonas de forzamiento entre el cañón del arma de fuego y el proyectil. ………..……….....85
UNIDAD IV
Equipos tecnológicos y materiales utilizados en el desarrollo de pericias Balísticas ….…88
Identificación de armas por medio de balas y vainas ….………………………………….…90
Elaboracion de Informes Periciales Balísticos…………………………………………........103


Página -

2-


INTRODUCCIÓN

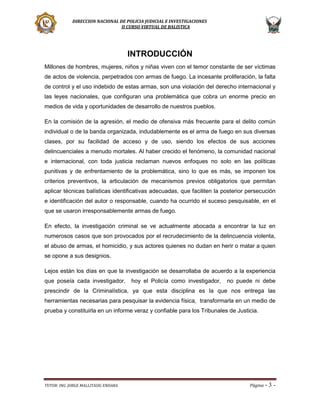

Millones de hombres, mujeres, niños y niñas viven con el temor constante de ser víctimas
de actos de violencia, perpetrados con armas de fuego. La incesante proliferación, la falta
de control y el uso indebido de estas armas, son una violación del derecho internacional y
las leyes nacionales, que configuran una problemática que cobra un enorme precio en
medios de vida y oportunidades de desarrollo de nuestros pueblos.
En la comisión de la agresión, el medio de ofensiva más frecuente para el delito común
individual o de la banda organizada, indudablemente es el arma de fuego en sus diversas
clases, por su facilidad de acceso y de uso, siendo los efectos de sus acciones
delincuenciales a menudo mortales. Al haber crecido el fenómeno, la comunidad nacional
e internacional, con toda justicia reclaman nuevos enfoques no solo en las políticas
punitivas y de enfrentamiento de la problemática, sino lo que es más, se imponen los
criterios preventivos, la articulación de mecanismos previos obligatorios que permitan
aplicar técnicas balísticas identificativas adecuadas, que faciliten la posterior persecución
e identificación del autor o responsable, cuando ha ocurrido el suceso pesquisable, en el
que se usaron irresponsablemente armas de fuego.
En efecto, la investigación criminal se ve actualmente abocada a encontrar la luz en
numerosos casos que son provocados por el recrudecimiento de la delincuencia violenta,
el abuso de armas, el homicidio, y sus actores quienes no dudan en herir o matar a quien
se opone a sus designios.
Lejos están los días en que la investigación se desarrollaba de acuerdo a la experiencia
que poseía cada investigador,

hoy el Policía como investigador,

no puede ni debe

prescindir de la Criminalística, ya que esta disciplina es la que nos entrega las
herramientas necesarias para pesquisar la evidencia física, transformarla en un medio de
prueba y constituirla en un informe veraz y confiable para los Tribunales de Justicia.


Página -

3-

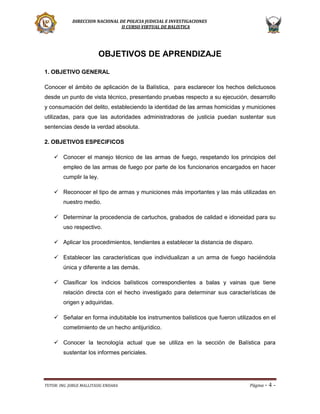

OBJETIVOS DE APRENDIZAJE
1. OBJETIVO GENERAL
Conocer el ámbito de aplicación de la Balística, para esclarecer los hechos delictuosos
desde un punto de vista técnico, presentando pruebas respecto a su ejecución, desarrollo
y consumación del delito, estableciendo la identidad de las armas homicidas y municiones
utilizadas, para que las autoridades administradoras de justicia puedan sustentar sus
sentencias desde la verdad absoluta.
2. OBJETIVOS ESPECIFICOS
 Conocer el manejo técnico de las armas de fuego, respetando los principios del
empleo de las armas de fuego por parte de los funcionarios encargados en hacer
cumplir la ley.
 Reconocer el tipo de armas y municiones más importantes y las más utilizadas en
nuestro medio.
 Determinar la procedencia de cartuchos, grabados de calidad e idoneidad para su
uso respectivo.
 Aplicar los procedimientos, tendientes a establecer la distancia de disparo.
 Establecer las características que individualizan a un arma de fuego haciéndola
única y diferente a las demás.
 Clasificar los indicios balísticos correspondientes a balas y vainas que tiene
relación directa con el hecho investigado para determinar sus características de
origen y adquiridas.
 Señalar en forma indubitable los instrumentos balísticos que fueron utilizados en el
cometimiento de un hecho antijurídico.
 Conocer la tecnología actual que se utiliza en la sección de Balística para
sustentar los informes periciales.


Página -

4-

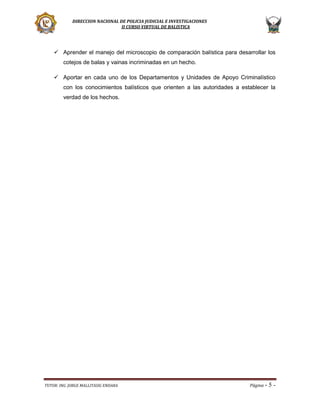

 Aprender el manejo del microscopio de comparación balística para desarrollar los
cotejos de balas y vainas incriminadas en un hecho.
 Aportar en cada uno de los Departamentos y Unidades de Apoyo Criminalístico
con los conocimientos balísticos que orienten a las autoridades a establecer la
verdad de los hechos.


Página -

5-


ORIENTACIONES GENERALES

Es tiempo de saber que significa nuestro trabajo: ¿Te gusta?, ¿te hace sentir bien?,
¿Lo realizas con amor?, ¿Trabajas en equipo con tus compañeros?, ¿Te sientes bien
con los logros alcanzados?, ¿Es un placer realizarlo, o por el contrario, te resistes a
realizarlo?, ¿Te enferma tu jefe?, ¿Piensas que no te aprecian tus compañeros?, ¿Te
sientes desubicado en el cargo que desempeñas o en la actividad a la que te dedicas
ahora?

Es hora de bendecir el trabajo que realizamos, de dar gracias a Dios, de motivar
nuestra función en el lugar de labores, de expresar nuestros pensamientos, aplicando
el respeto a los demás, de valorar lo que realizamos, de sentirme contento con los
logros obtenidos. Decidamos dar un primer paso a buscar la felicidad, a integrar un
gran equipo, a ser siempre líderes, a respetar la opinión de los demás, a cultivar los
valores morales, a dar siempre lo mejor de nosotros para recoger buenos frutos.

La formación a distancia es fundamentalmente un proceso autónomo y puede
parecernos una tarea ardua; sin embargo, se convierten algo fácil y agradable si se la
realiza de manera responsable, ordenada y secuencial.

Con esta finalidad le ofrecemos algunas orientaciones:

1. Planificación del estudio:
• Organice sus actividades laborales y familiares para que encuentre un espacio de
tiempo diario y pueda dedicarlo al estudio de la asignatura.
• Tenga en cuenta que el reparto no es siempre proporcional al número de páginas
del texto que hay que leer. Algunos temas tienen mayor dificultad que otros.

2. ¿Cómo estudiar?


Página -

6-


• Se requiere ser efectivo y enfrentar en forma práctica las dificultades; conviene
evitar la ansiedad y el temor que inhiben nuestras capacidades, generan
inseguridad y desconfianza, impidiéndonos avanzar y obtener éxito en el estudio.
• Recuerde siempre que todas las personas no procesan de igual manera la
información, no aprenden del mismo modo, por lo tanto, es muy importante que
cada quien encuentre su manera eficiente y agradable de aprender; es decir, su
propio estilo de aprendizaje.
• No se conforme con revisar la información y almacenarla de manera aislada, es
necesario asimilarla en profundidad, integrarla y darle una elaboración personal;
esto le permitirá luego la aplicación y transferencia de los conocimientos.
• Para obtener mayor provecho en el estudio, recurra a la lectura comprensiva:

Primero, una lectura global, rápida, de los temas y subtemas, para obtener una
idea de conjunto de la unidad; luego, una lectura analítica, que es más detenida y
concienzuda; se lee cada uno de los párrafos con la finalidad de ir captando lo
esencial y destacando con la ayuda del subrayado las ideas fundamentales y por
último, se requiere de una relectura para comprender mejor cada uno de los temas
y completar o corregir el subrayado inicial.

3. Apoyo tecnológico
• Tenga presente que usted cuenta con el apoyo de un entorno virtual de
aprendizaje, y con un tutor responsable de la materia quien sabrá atender todas
sus dudas e inquietudes que se presenten durante el desarrollo del módulo.


Página -

7-

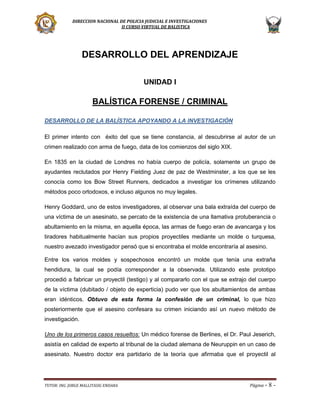

DESARROLLO DEL APRENDIZAJE
UNIDAD I

BALÍSTICA FORENSE / CRIMINAL
DESARROLLO DE LA BALÍSTICA APOYANDO A LA INVESTIGACIÓN
El primer intento con éxito del que se tiene constancia, al descubrirse al autor de un
crimen realizado con arma de fuego, data de los comienzos del siglo XIX.
En 1835 en la ciudad de Londres no había cuerpo de policía, solamente un grupo de
ayudantes reclutados por Henry Fielding Juez de paz de Westminster, a los que se les
conocía como los Bow Street Runners, dedicados a investigar los crímenes utilizando
métodos poco ortodoxos, e incluso algunos no muy legales.
Henry Goddard, uno de estos investigadores, al observar una bala extraída del cuerpo de
una víctima de un asesinato, se percato de la existencia de una llamativa protuberancia o
abultamiento en la misma, en aquella época, las armas de fuego eran de avancarga y los
tiradores habitualmente hacían sus propios proyectiles mediante un molde o turquesa,
nuestro avezado investigador pensó que si encontraba el molde encontraría al asesino.
Entre los varios moldes y sospechosos encontró un molde que tenía una extraña
hendidura, la cual se podía corresponder a la observada. Utilizando este prototipo
procedió a fabricar un proyectil (testigo) y al compararlo con el que se extrajo del cuerpo
de la víctima (dubitado / objeto de experticia) pudo ver que los abultamientos de ambas
eran idénticos. Obtuvo de esta forma la confesión de un criminal, lo que hizo
posteriormente que el asesino confesara su crimen iniciando así un nuevo método de
investigación.
Uno de los primeros casos resueltos: Un médico forense de Berlines, el Dr. Paul Jeserich,
asistía en calidad de experto al tribunal de la ciudad alemana de Neuruppin en un caso de
asesinato. Nuestro doctor era partidario de la teoría que afirmaba que el proyectil al


Página -

8-


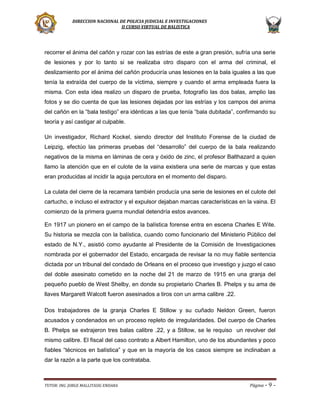

recorrer el ánima del cañón y rozar con las estrías de este a gran presión, sufría una serie
de lesiones y por lo tanto si se realizaba otro disparo con el arma del criminal, el
deslizamiento por el ánima del cañón produciría unas lesiones en la bala iguales a las que
tenía la extraída del cuerpo de la víctima, siempre y cuando el arma empleada fuera la
misma. Con esta idea realizo un disparo de prueba, fotografío las dos balas, amplio las
fotos y se dio cuenta de que las lesiones dejadas por las estrías y los campos del anima
del cañón en la “bala testigo” era idénticas a las que tenía “bala dubitada”, confirmando su
teoría y así castigar al culpable.
Un investigador, Richard Kockel, siendo director del Instituto Forense de la ciudad de
Leipzig, efectúo las primeras pruebas del “desarrollo” del cuerpo de la bala realizando
negativos de la misma en láminas de cera y óxido de zinc, el profesor Balthazard a quien
llamo la atención que en el culote de la vaina existiera una serie de marcas y que estas
eran producidas al incidir la aguja percutora en el momento del disparo.
La culata del cierre de la recamara también producía una serie de lesiones en el culote del
cartucho, e incluso el extractor y el expulsor dejaban marcas características en la vaina. El
comienzo de la primera guerra mundial detendría estos avances.
En 1917 un pionero en el campo de la balística forense entra en escena Charles E Wite.
Su historia se mezcla con la balística, cuando como funcionario del Ministerio Público del
estado de N.Y., asistió como ayudante al Presidente de la Comisión de Investigaciones
nombrada por el gobernador del Estado, encargada de revisar la no muy fiable sentencia
dictada por un tribunal del condado de Orleans en el proceso que investigo y juzgo el caso
del doble asesinato cometido en la noche del 21 de marzo de 1915 en una granja del
pequeño pueblo de West Shelby, en donde su propietario Charles B. Phelps y su ama de
llaves Margarett Walcott fueron asesinados a tiros con un arma calibre .22.
Dos trabajadores de la granja Charles E Stillow y su cuñado Neldon Green, fueron
acusados y condenados en un proceso repleto de irregularidades. Del cuerpo de Charles
B. Phelps se extrajeron tres balas calibre .22, y a Stillow, se le requiso un revolver del
mismo calibre. El fiscal del caso contrato a Albert Hamilton, uno de los abundantes y poco
fiables “técnicos en balística” y que en la mayoría de los casos siempre se inclinaban a
dar la razón a la parte que los contrataba.


Página -

9-

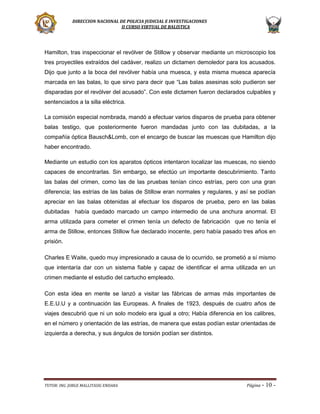

Hamilton, tras inspeccionar el revólver de Stillow y observar mediante un microscopio los
tres proyectiles extraídos del cadáver, realizo un dictamen demoledor para los acusados.
Dijo que junto a la boca del revólver había una muesca, y esta misma muesca aparecía
marcada en las balas, lo que sirvo para decir que “Las balas asesinas solo pudieron ser
disparadas por el revólver del acusado”. Con este dictamen fueron declarados culpables y
sentenciados a la silla eléctrica.
La comisión especial nombrada, mandó a efectuar varios disparos de prueba para obtener
balas testigo, que posteriormente fueron mandadas junto con las dubitadas, a la
compañía óptica Bausch&Lomb, con el encargo de buscar las muescas que Hamilton dijo
haber encontrado.
Mediante un estudio con los aparatos ópticos intentaron localizar las muescas, no siendo
capaces de encontrarlas. Sin embargo, se efectúo un importante descubrimiento. Tanto
las balas del crimen, como las de las pruebas tenían cinco estrías, pero con una gran
diferencia; las estrías de las balas de Stillow eran normales y regulares, y así se podían
apreciar en las balas obtenidas al efectuar los disparos de prueba, pero en las balas
dubitadas había quedado marcado un campo intermedio de una anchura anormal. El
arma utilizada para cometer el crimen tenía un defecto de fabricación que no tenía el
arma de Stillow, entonces Stillow fue declarado inocente, pero había pasado tres años en
prisión.
Charles E Waite, quedo muy impresionado a causa de lo ocurrido, se prometió a sí mismo
que intentaría dar con un sistema fiable y capaz de identificar el arma utilizada en un
crimen mediante el estudio del cartucho empleado.
Con esta idea en mente se lanzó a visitar las fábricas de armas más importantes de
E.E.U.U y a continuación las Europeas. A finales de 1923, después de cuatro años de
viajes descubrió que ni un solo modelo era igual a otro; Había diferencia en los calibres,
en el número y orientación de las estrías, de manera que estas podían estar orientadas de
izquierda a derecha, y sus ángulos de torsión podían ser distintos.


Página -

10 -


Waite con todos estos datos de fabricación realizo una especie de atlas o catálogo
técnico, caracteres de proyectil y estampación de vaina, llegando a diferenciar si se
trataba de un Colt Army Mod. 1873 o de un Smith Wesson Ejercito N3.
Pero esto no podía resolver el problema de diferenciar un Colt Army Mod. 1873 de otro
Colt Army Mod. 1873. La solución a este problema la encontró observando la fabricación
del cañón del arma. El cañón es fabricado y pulido en un bloque cilíndrico de acero, al que
mediante una cortadora automática de acero se procede a labrar en él las estrías. En este
trabajo hay que proceder a afilar las cuchillas de las maquinas. Si se observa al
microscopio el filo de la cuchilla de una cortadora se apreciará que este no es recto, sino
dentado.
Por lo tanto, el orden y la medida del dentado son forzosamente distintos en cada filo
produciéndose cada vez que estos son afilados cambios en los mismos que luego podrán
ser observados en cada una de las estrías. Si a todo esto se le suma la acción abrasiva,
causada por las virutas de acero que se producen mediante la fabricación del mismo, nos
dará como resultado en cada arma unas características que no se repetirán jamás.
Waite explicó su idea al óptico Max Poser y le pidió que le fabricara un microscopio para
poder verificarla. El óptico le fabricó un microscopio dotado con un soporte que mantenía
sujeta la bala, y con una escala de medición que permitía medir las lesiones más
insignificantes que existieran en la misma.
A posterior se le unieron el físico John H. Fisher y el químico y gran especialista en
microfotografía Philipp O.Gravelle gracias a esta unión nació en Nueva York el primer
Instituto de Balística Forense del mundo Bureau of Forensic Ballistics. El gran salto se
había dado.


Página -

11 -


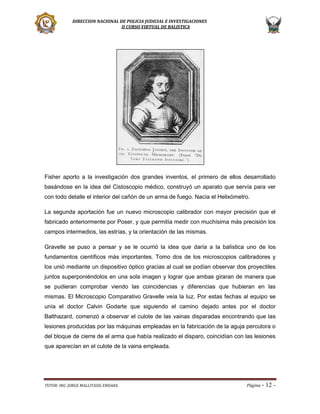

Fisher aporto a la investigación dos grandes inventos, el primero de ellos desarrollado
basándose en la idea del Cistoscopio médico, construyó un aparato que servía para ver
con todo detalle el interior del cañón de un arma de fuego. Nacía el Helixómetro.
La segunda aportación fue un nuevo microscopio calibrador con mayor precisión que el
fabricado anteriormente por Poser, y que permitía medir con muchísima más precisión los
campos intermedios, las estrías, y la orientación de las mismas.
Gravelle se puso a pensar y se le ocurrió la idea que daría a la balística uno de los
fundamentos científicos más importantes. Tomo dos de los microscopios calibradores y
los unió mediante un dispositivo óptico gracias al cual se podían observar dos proyectiles
juntos superponiéndolos en una sola imagen y lograr que ambas giraran de manera que
se pudieran comprobar viendo las coincidencias y diferencias que hubieran en las
mismas. El Microscopio Comparativo Gravelle veía la luz. Por estas fechas al equipo se
unía el doctor Calvin Godarte que siguiendo el camino dejado antes por el doctor
Balthazard, comenzó a observar el culote de las vainas disparadas encontrando que las
lesiones producidas por las máquinas empleadas en la fabricación de la aguja percutora o
del bloque de cierre de el arma que había realizado el disparo, coincidían con las lesiones
que aparecían en el culote de la vaina empleada.


Página -

12 -

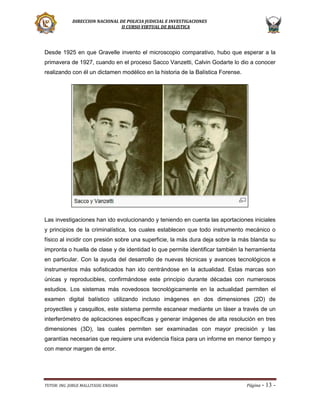

Desde 1925 en que Gravelle invento el microscopio comparativo, hubo que esperar a la
primavera de 1927, cuando en el proceso Sacco Vanzetti, Calvin Godarte lo dio a conocer
realizando con él un dictamen modélico en la historia de la Balística Forense.

Las investigaciones han ido evolucionando y teniendo en cuenta las aportaciones iniciales
y principios de la criminalística, los cuales establecen que todo instrumento mecánico o
físico al incidir con presión sobre una superficie, la más dura deja sobre la más blanda su
impronta o huella de clase y de identidad lo que permite identificar también la herramienta
en particular. Con la ayuda del desarrollo de nuevas técnicas y avances tecnológicos e
instrumentos más sofisticados han ido centrándose en la actualidad. Estas marcas son
únicas y reproducibles, confirmándose este principio durante décadas con numerosos
estudios. Los sistemas más novedosos tecnológicamente en la actualidad permiten el
examen digital balístico utilizando incluso imágenes en dos dimensiones (2D) de
proyectiles y casquillos, este sistema permite escanear mediante un láser a través de un
interferómetro de aplicaciones específicas y generar imágenes de alta resolución en tres
dimensiones (3D), las cuales permiten ser examinadas con mayor precisión y las
garantías necesarias que requiere una evidencia física para un informe en menor tiempo y
con menor margen de error.


Página -

13 -

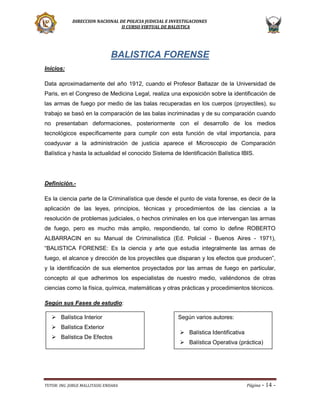

BALISTICA FORENSE
Inicios:
Data aproximadamente del año 1912, cuando el Profesor Baltazar de la Universidad de
Paris, en el Congreso de Medicina Legal, realiza una exposición sobre la identificación de
las armas de fuego por medio de las balas recuperadas en los cuerpos (proyectiles), su
trabajo se basó en la comparación de las balas incriminadas y de su comparación cuando
no presentaban deformaciones, posteriormente con el desarrollo de los medios
tecnológicos específicamente para cumplir con esta función de vital importancia, para
coadyuvar a la administración de justicia aparece el Microscopio de Comparación
Balística y hasta la actualidad el conocido Sistema de Identificación Balística IBIS.

Definición.Es la ciencia parte de la Criminalística que desde el punto de vista forense, es decir de la
aplicación de las leyes, principios, técnicas y procedimientos de las ciencias a la
resolución de problemas judiciales, o hechos criminales en los que intervengan las armas
de fuego, pero es mucho más amplio, respondiendo, tal como lo define ROBERTO
ALBARRACIN en su Manual de Criminalística (Ed. Policial - Buenos Aires - 1971),
“BALISTICA FORENSE: Es la ciencia y arte que estudia integralmente las armas de
fuego, el alcance y dirección de los proyectiles que disparan y los efectos que producen”,
y la identificación de sus elementos proyectados por las armas de fuego en particular,
concepto al que adherimos los especialistas de nuestro medio, valiéndonos de otras
ciencias como la física, química, matemáticas y otras prácticas y procedimientos técnicos.
Según sus Fases de estudio:
 Balística Interior
 Balística Exterior
 Balística De Efectos


Según varios autores:
 Balística Identificativa
 Balística Operativa (práctica)

Página -

14 -

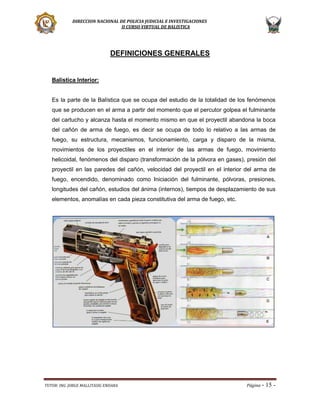

DEFINICIONES GENERALES

Balística Interior:

Es la parte de la Balística que se ocupa del estudio de la totalidad de los fenómenos
que se producen en el arma a partir del momento que el percutor golpea el fulminante
del cartucho y alcanza hasta el momento mismo en que el proyectil abandona la boca
del cañón de arma de fuego, es decir se ocupa de todo lo relativo a las armas de
fuego, su estructura, mecanismos, funcionamiento, carga y disparo de la misma,
movimientos de los proyectiles en el interior de las armas de fuego, movimiento
helicoidal, fenómenos del disparo (transformación de la pólvora en gases), presión del
proyectil en las paredes del cañón, velocidad del proyectil en el interior del arma de
fuego, encendido, denominado como Iniciación del fulminante, pólvoras, presiones,
longitudes del cañón, estudios del ánima (internos), tiempos de desplazamiento de sus
elementos, anomalías en cada pieza constitutiva del arma de fuego, etc.


Página -

15 -

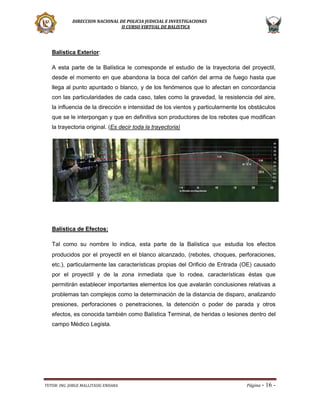

Balística Exterior:
A esta parte de la Balística le corresponde el estudio de la trayectoria del proyectil,
desde el momento en que abandona la boca del cañón del arma de fuego hasta que
llega al punto apuntado o blanco, y de los fenómenos que lo afectan en concordancia
con las particularidades de cada caso, tales como la gravedad, la resistencia del aire,
la influencia de la dirección e intensidad de los vientos y particularmente los obstáculos
que se le interpongan y que en definitiva son productores de los rebotes que modifican
la trayectoria original. (Es decir toda la trayectoria)

Balística de Efectos:
Tal como su nombre lo indica, esta parte de la Balística que estudia los efectos
producidos por el proyectil en el blanco alcanzado, (rebotes, choques, perforaciones,
etc.), particularmente las características propias del Orificio de Entrada (OE) causado
por el proyectil y de la zona inmediata que lo rodea, características éstas que
permitirán establecer importantes elementos los que avalarán conclusiones relativas a
problemas tan complejos como la determinación de la distancia de disparo, analizando
presiones, perforaciones o penetraciones, la detención o poder de parada y otros
efectos, es conocida también como Balística Terminal, de heridas o lesiones dentro del
campo Médico Legista.


Página -

16 -


Balística Identificativa:
Es la rama propia de la Balística Forense que estudia, analiza y concluye las relaciones
de identidad existentes como marcas, huellas y lesiones aparecidas en el cartucho, en
la vaina percutida, y en la bala incriminada producidas por elementos o partes de un
arma de fuego, estudio de campos y estrías del cañón, extractor o eyector para
relacionarla entre sí. La Balística Identificativa parte del principio general de que todas
las armas imprimen características identificativas y particulares sobre los elementos no
combustibles integrantes del cartucho (bala - vaina) en base a que al momento que se
produce un disparo una serie de piezas, partes y elementos mecánicos actúan sobre
los elementos iniciadores, contenedor (capsula y vaina) y sobre sus elementos
proyectados (bala)


Página -

17 -



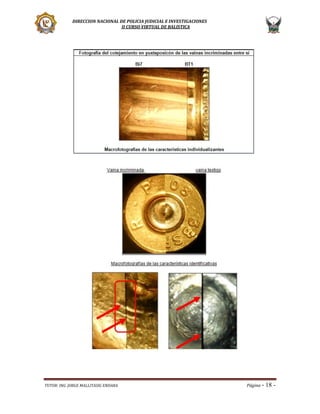

Página -

18 -

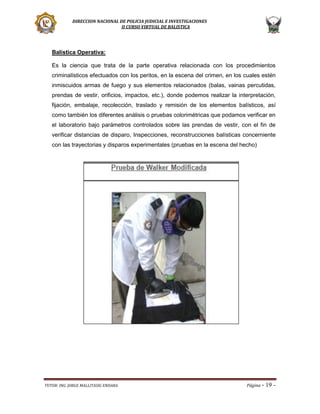

Balística Operativa:
Es la ciencia que trata de la parte operativa relacionada con los procedimientos
criminalísticos efectuados con los peritos, en la escena del crimen, en los cuales estén
inmiscuidos armas de fuego y sus elementos relacionados (balas, vainas percutidas,
prendas de vestir, orificios, impactos, etc.), donde podemos realizar la interpretación,
fijación, embalaje, recolección, traslado y remisión de los elementos balísticos, así
como también los diferentes análisis o pruebas colorimétricas que podamos verificar en
el laboratorio bajo parámetros controlados sobre las prendas de vestir, con el fin de
verificar distancias de disparo, Inspecciones, reconstrucciones balísticas concerniente
con las trayectorias y disparos experimentales (pruebas en la escena del hecho)


Página -

19 -

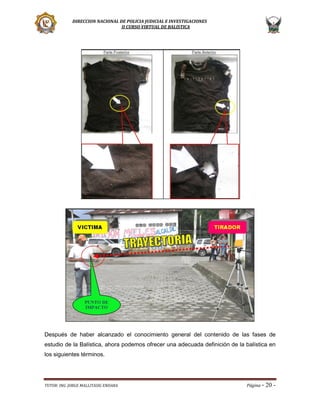

Después de haber alcanzado el conocimiento general del contenido de las fases de
estudio de la Balística, ahora podemos ofrecer una adecuada definición de la balística en
los siguientes términos.


Página -

20 -

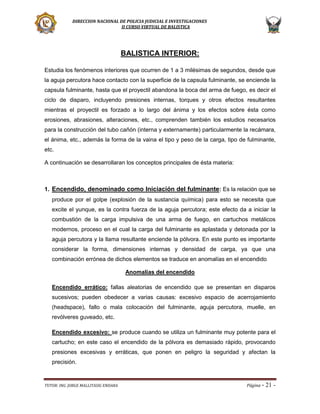

BALISTICA INTERIOR:
Estudia los fenómenos interiores que ocurren de 1 a 3 milésimas de segundos, desde que
la aguja percutora hace contacto con la superficie de la capsula fulminante, se enciende la
capsula fulminante, hasta que el proyectil abandona la boca del arma de fuego, es decir el
ciclo de disparo, incluyendo presiones internas, torques y otros efectos resultantes
mientras el proyectil es forzado a lo largo del ánima y los efectos sobre ésta como
erosiones, abrasiones, alteraciones, etc., comprenden también los estudios necesarios
para la construcción del tubo cañón (interna y externamente) particularmente la recámara,
el ánima, etc., además la forma de la vaina el tipo y peso de la carga, tipo de fulminante,
etc.
A continuación se desarrollaran los conceptos principales de ésta materia:

1. Encendido, denominado como Iniciación del fulminante: Es la relación que se
produce por el golpe (explosión de la sustancia química) para esto se necesita que
excite el yunque, es la contra fuerza de la aguja percutora; este efecto da a iniciar la
combustión de la carga impulsiva de una arma de fuego, en cartuchos metálicos
modernos, proceso en el cual la carga del fulminante es aplastada y detonada por la
aguja percutora y la llama resultante enciende la pólvora. En este punto es importante
considerar la forma, dimensiones internas y densidad de carga, ya que una
combinación errónea de dichos elementos se traduce en anomalías en el encendido
Anomalías del encendido
Encendido errático: fallas aleatorias de encendido que se presentan en disparos
sucesivos; pueden obedecer a varias causas: excesivo espacio de acerrojamiento
(headspace), fallo o mala colocación del fulminante, aguja percutora, muelle, en
revólveres guveado, etc.
Encendido excesivo: se produce cuando se utiliza un fulminante muy potente para el
cartucho; en este caso el encendido de la pólvora es demasiado rápido, provocando
presiones excesivas y erráticas, que ponen en peligro la seguridad y afectan la
precisión.


Página -

21 -

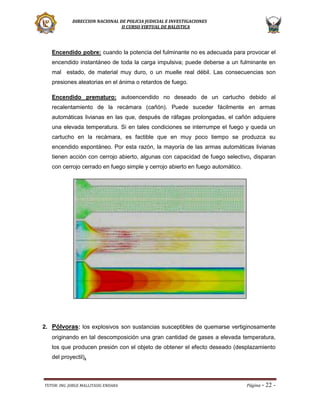

Encendido pobre: cuando la potencia del fulminante no es adecuada para provocar el
encendido instantáneo de toda la carga impulsiva; puede deberse a un fulminante en
mal estado, de material muy duro, o un muelle real débil. Las consecuencias son
presiones aleatorias en el ánima o retardos de fuego.
Encendido prematuro: autoencendido no deseado de un cartucho debido al
recalentamiento de la recámara (cañón). Puede suceder fácilmente en armas
automáticas livianas en las que, después de ráfagas prolongadas, el cañón adquiere
una elevada temperatura. Si en tales condiciones se interrumpe el fuego y queda un
cartucho en la recámara, es factible que en muy poco tiempo se produzca su
encendido espontáneo. Por esta razón, la mayoría de las armas automáticas livianas
tienen acción con cerrojo abierto, algunas con capacidad de fuego selectivo, disparan
con cerrojo cerrado en fuego simple y cerrojo abierto en fuego automático.

2. Pólvoras: los explosivos son sustancias susceptibles de quemarse vertiginosamente
originando en tal descomposición una gran cantidad de gases a elevada temperatura,
los que producen presión con el objeto de obtener el efecto deseado (desplazamiento
del proyectil).


Página -

22 -

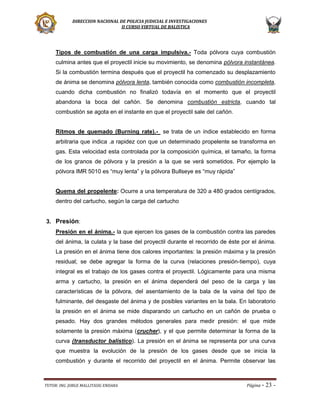

Tipos de combustión de una carga impulsiva.- Toda pólvora cuya combustión
culmina antes que el proyectil inicie su movimiento, se denomina pólvora instantánea.
Si la combustión termina después que el proyectil ha comenzado su desplazamiento
de ánima se denomina pólvora lenta, también conocida como combustión incompleta,
cuando dicha combustión no finalizó todavía en el momento que el proyectil
abandona la boca del cañón. Se denomina combustión estricta, cuando tal
combustión se agota en el instante en que el proyectil sale del cañón.
Ritmos de quemado (Burning rate).- se trata de un índice establecido en forma
arbitraria que indica .a rapidez con que un determinado propelente se transforma en
gas. Esta velocidad esta controlada por la composición química, el tamaño, la forma
de los granos de pólvora y la presión a la que se verá sometidos. Por ejemplo la
pólvora IMR 5010 es “muy lenta” y la pólvora Bullseye es “muy rápida”
Quema del propelente: Ocurre a una temperatura de 320 a 480 grados centígrados,
dentro del cartucho, según la carga del cartucho

3. Presión:
Presión en el ánima.- la que ejercen los gases de la combustión contra las paredes
del ánima, la culata y la base del proyectil durante el recorrido de éste por el ánima.
La presión en el ánima tiene dos calores importantes: la presión máxima y la presión
residual; se debe agregar la forma de la curva (relaciones presión-tiempo), cuya
integral es el trabajo de los gases contra el proyectil. Lógicamente para una misma
arma y cartucho, la presión en el ánima dependerá del peso de la carga y las
características de la pólvora, del asentamiento de la bala de la vaina del tipo de
fulminante, del desgaste del ánima y de posibles variantes en la bala. En laboratorio
la presión en el ánima se mide disparando un cartucho en un cañón de prueba o
pesado. Hay dos grandes métodos generales para medir presión: el que mide
solamente la presión máxima (crucher), y el que permite determinar la forma de la
curva (transductor balístico). La presión en el ánima se representa por una curva
que muestra la evolución de la presión de los gases desde que se inicia la
combustión y durante el recorrido del proyectil en el ánima. Permite observar las


Página -

23 -


condiciones y características de la combustión de la carga pólvora. Tienen diferentes
formas según la pólvora sea progresiva o regresiva.

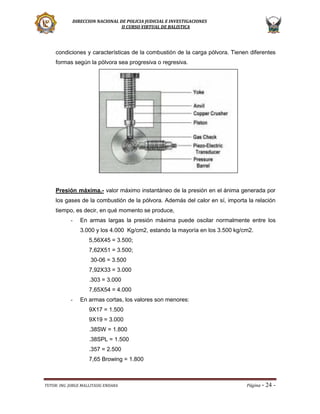

Presión máxima.- valor máximo instantáneo de la presión en el ánima generada por
los gases de la combustión de la pólvora. Además del calor en sí, importa la relación
tiempo, es decir, en qué momento se produce,
-

En armas largas la presión máxima puede oscilar normalmente entre los
3.000 y los 4.000 Kg/cm2, estando la mayoría en los 3.500 kg/cm2.
5,56X45 = 3.500;
7,62X51 = 3.500;
30-06 = 3.500
7,92X33 = 3.000
.303 = 3.000
7,65X54 = 4.000

-

En armas cortas, los valores son menores:
9X17 = 1.500
9X19 = 3.000
.38SW = 1.800
.38SPL = 1.500
.357 = 2.500
7,65 Browing = 1.800


Página -

24 -


-

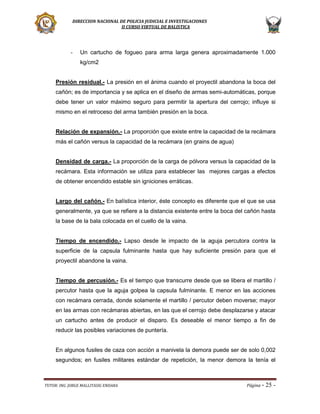

Un cartucho de fogueo para arma larga genera aproximadamente 1.000
kg/cm2

Presión residual.- La presión en el ánima cuando el proyectil abandona la boca del
cañón; es de importancia y se aplica en el diseño de armas semi-automáticas, porque
debe tener un valor máximo seguro para permitir la apertura del cerrojo; influye si
mismo en el retroceso del arma también presión en la boca.
Relación de expansión.- La proporción que existe entre la capacidad de la recámara
más el cañón versus la capacidad de la recámara (en grains de agua)
Densidad de carga.- La proporción de la carga de pólvora versus la capacidad de la
recámara. Esta información se utiliza para establecer las mejores cargas a efectos
de obtener encendido estable sin igniciones erráticas.
Largo del cañón.- En balística interior, éste concepto es diferente que el que se usa
generalmente, ya que se refiere a la distancia existente entre la boca del cañón hasta
la base de la bala colocada en el cuello de la vaina.

Tiempo de encendido.- Lapso desde le impacto de la aguja percutora contra la
superficie de la capsula fulminante hasta que hay suficiente presión para que el
proyectil abandone la vaina.
Tiempo de percusión.- Es el tiempo que transcurre desde que se libera el martillo /
percutor hasta que la aguja golpea la capsula fulminante. E menor en las acciones
con recámara cerrada, donde solamente el martillo / percutor deben moverse; mayor
en las armas con recámaras abiertas, en las que el cerrojo debe desplazarse y atacar
un cartucho antes de producir el disparo. Es deseable el menor tiempo a fin de
reducir las posibles variaciones de puntería.

En algunos fusiles de caza con acción a manivela la demora puede ser de solo 0,002
segundos; en fusiles militares estándar de repetición, la menor demora la tenía el


Página -

25 -

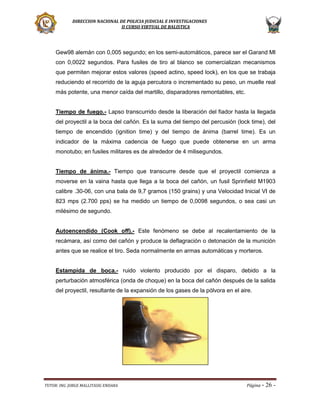

Gew98 alemán con 0,005 segundo; en los semi-automáticos, parece ser el Garand MI
con 0,0022 segundos. Para fusiles de tiro al blanco se comercializan mecanismos
que permiten mejorar estos valores (speed actino, speed lock), en los que se trabaja
reduciendo el recorrido de la aguja percutora o incrementado su peso, un muelle real
más potente, una menor caída del martillo, disparadores remontables, etc.
Tiempo de fuego.- Lapso transcurrido desde la liberación del fiador hasta la llegada
del proyectil a la boca del cañón. Es la suma del tiempo del percusión (lock time), del
tiempo de encendido (ignition time) y del tiempo de ánima (barrel time). Es un
indicador de la máxima cadencia de fuego que puede obtenerse en un arma
monotubo; en fusiles militares es de alrededor de 4 milisegundos.
Tiempo de ánima.- Tiempo que transcurre desde que el proyectil comienza a
moverse en la vaina hasta que llega a la boca del cañón, un fusil Sprinfield M1903
calibre .30-06, con una bala de 9,7 gramos (150 grains) y una Velocidad Inicial VI de
823 mps (2.700 pps) se ha medido un tiempo de 0,0098 segundos, o sea casi un
milésimo de segundo.

Autoencendido (Cook off).- Este fenómeno se debe al recalentamiento de la
recámara, así como del cañón y produce la deflagración o detonación de la munición
antes que se realice el tiro. Seda normalmente en armas automáticas y morteros.
Estampida de boca.- ruido violento producido por el disparo, debido a la
perturbación atmosférica (onda de choque) en la boca del cañón después de la salida
del proyectil, resultante de la expansión de los gases de la pólvora en el aire.


Página -

26 -

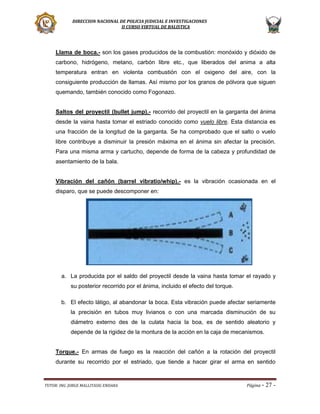

Llama de boca.- son los gases producidos de la combustión: monóxido y dióxido de
carbono, hidrógeno, metano, carbón libre etc., que liberados del anima a alta
temperatura entran en violenta combustión con el oxigeno del aire, con la
consiguiente producción de llamas. Así mismo por los granos de pólvora que siguen
quemando, también conocido como Fogonazo.
Saltos del proyectil (bullet jump).- recorrido del proyectil en la garganta del ánima
desde la vaina hasta tomar el estriado conocido como vuelo libre. Esta distancia es
una fracción de la longitud de la garganta. Se ha comprobado que el salto o vuelo
libre contribuye a disminuir la presión máxima en el ánima sin afectar la precisión.
Para una misma arma y cartucho, depende de forma de la cabeza y profundidad de
asentamiento de la bala.
Vibración del cañón (barrel vibratio/whip).- es la vibración ocasionada en el
disparo, que se puede descomponer en:

a. La producida por el saldo del proyectil desde la vaina hasta tomar el rayado y
su posterior recorrido por el ánima, incluido el efecto del torque.
b. El efecto látigo, al abandonar la boca. Esta vibración puede afectar seriamente
la precisión en tubos muy livianos o con una marcada disminución de su
diámetro externo des de la culata hacia la boa, es de sentido aleatorio y
depende de la rigidez de la montura de la acción en la caja de mecanismos.
Torque.- En armas de fuego es la reacción del cañón a la rotación del proyectil
durante su recorrido por el estriado, que tiende a hacer girar el arma en sentido


Página -

27 -


contrario. Es notoriamente sensible en armas de mano de gran potencia como así
también en algunos fusiles con cañones muy livianos y altas velocidades iniciales, es
decir en otras palabras es la fuerza que produce la rotación.

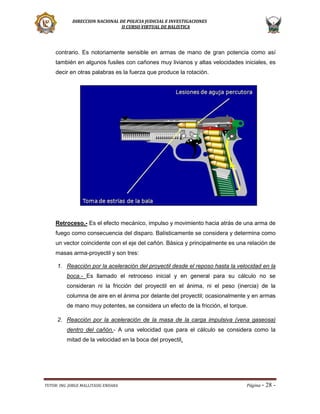

Retroceso.- Es el efecto mecánico, impulso y movimiento hacia atrás de una arma de
fuego como consecuencia del disparo. Balísticamente se considera y determina como
un vector coincidente con el eje del cañón. Básica y principalmente es una relación de
masas arma-proyectil y son tres:
1. Reacción por la aceleración del proyectil desde el reposo hasta la velocidad en la
boca.- Es llamado el retroceso inicial y en general para su cálculo no se
consideran ni la fricción del proyectil en el ánima, ni el peso (inercia) de la
columna de aire en el ánima por delante del proyectil; ocasionalmente y en armas
de mano muy potentes, se considera un efecto de la fricción, el torque.
2. Reacción por la aceleración de la masa de la carga impulsiva (vena gaseosa)
dentro del cañón.- A una velocidad que para el cálculo se considera como la
mitad de la velocidad en la boca del proyectil.


Página -

28 -


3. Reacción por la salida de los gases detrás del proyectil.- que actúa sobre el
arma de manera similar a un motor cohete. Para un mismo cartucho y bala
cuanto mayor sea el peso del arma, y si está tiene freno de boca, menor será el
retroceso; si el arma está bien firme apoyada contra el hombro, parte del peso del
tirador se considera agregado al peso del arma. No confundir retroceso con
culatazo, que es el efecto que siente el tirador. El retroceso origina el salto de la
boca. Balísticamente, el retroceso es una energía cinética y se mide en Kg. o pielibras. Dicha energía de retroceso se puede medir con un aparato especial
llamado dinamómetro o coloquialmente cuna.

Culatazo (Kick, felt/apparent recoil).- Es el efecto físico y psicológico que siente el
tirador como consecuencia el retroceso del arma al producirse el disparo. Depende de
la potencia del arma, pero también en medida apreciable de la forma y firmeza con que
se la sostiene, influyendo el peso y conformación del tirador, que tenga cantonera de
goma (refuerzo), etc. Para una misma arma, los efectos del culatazo varían de un
tirador a otro. Para armas muy potentes reviste importancia la posición de tiro, siendo
la de pie la que mas amortiguación asegura y la de costado la más peligrosa,
coloquialmente, patada; es común que se utilice simplemente el término “retroceso” por
culatazo.
Salto de boca (jump, muzzle jump/clim).- Es el levantamiento de la boca del cañón
de un arma de fuego por el retroceso del disparo. Es debido a la cupla (sistema de
fuerza paralelas) por diferente altura, entre el eje del ánima y el punto de apoyo en el
tirador (hombro para armas largas, mano para cortas que generalmente está por
debajo de aquel) Sobre el salto para disminuir sus efectos se colocan compensadores
y aún se practican aberturas en la parte superior del cañón, cerca de la boca, para
crear un efecto de reacción opuesto a la cupla. El salto de boca se produce
principalmente después que el proyectil ha abandonado el cañón y no afecta
significamente la puntería de ese disparo, pero si provocaría demoras en volver a
apuntar. Debe tenerse en cuenta que parte del movimiento se produce cuando el
proyectil está todavía en el ánima y que ese efecto y la vibración del cañón se suman
algebraicamente.


Página -

29 -

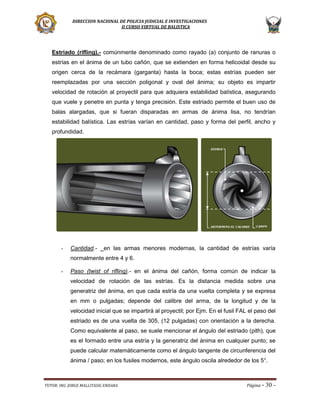

Estriado (rifling).- comúnmente denominado como rayado (a) conjunto de ranuras o
estrías en el ánima de un tubo cañón, que se extienden en forma helicoidal desde su
origen cerca de la recámara (garganta) hasta la boca; estas estrías pueden ser
reemplazadas por una sección poligonal y oval del ánima; su objeto es impartir
velocidad de rotación al proyectil para que adquiera estabilidad balística, asegurando
que vuele y penetre en punta y tenga precisión. Este estriado permite el buen uso de
balas alargadas, que si fueran disparadas en armas de ánima lisa, no tendrían
estabilidad balística. Las estrías varían en cantidad, paso y forma del perfil, ancho y
profundidad.

-

Cantidad.-

en las armas menores modernas, la cantidad de estrías varía

normalmente entre 4 y 6.
-

Paso (twist of rifling).- en el ánima del cañón, forma común de indicar la
velocidad de rotación de las estrías. Es la distancia medida sobre una
generatriz del ánima, en que cada estría da una vuelta completa y se expresa
en mm o pulgadas; depende del calibre del arma, de la longitud y de la
velocidad inicial que se impartirá al proyectil; por Ejm. En el fusil FAL el paso del
estriado es de una vuelta de 305, (12 pulgadas) con orientación a la derecha.
Como equivalente al paso, se suele mencionar el ángulo del estriado (pith), que
es el formado entre una estría y la generatriz del ánima en cualquier punto; se
puede calcular matemáticamente como el ángulo tangente de circunferencia del
ánima / paso; en los fusiles modernos, este ángulo oscila alrededor de los 5°.


Página -

30 -


-

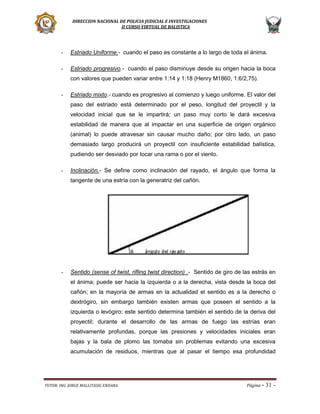

Estriado Uniforme.- cuando el paso es constante a lo largo de toda el ánima.

-

Estriado progresivo.- cuando el paso disminuye desde su origen hacia la boca
con valores que pueden variar entre 1:14 y 1:18 (Henry M1860, 1:6/2,75).

-

Estriado mixto.- cuando es progresivo al comienzo y luego uniforme. El valor del
paso del estriado está determinado por el peso, longitud del proyectil y la
velocidad inicial que se le impartirá; un paso muy corto le dará excesiva
estabilidad de manera que al impactar en una superficie de origen orgánico
(animal) lo puede atravesar sin causar mucho daño; por otro lado, un paso
demasiado largo producirá un proyectil con insuficiente estabilidad balística,
pudiendo ser desviado por tocar una rama o por el viento.

-

Inclinación.- Se define como inclinación del rayado, el ángulo que forma la
tangente de una estría con la generatriz del cañón.

-

Sentido (sense of twist, rifling twist direction) .- Sentido de giro de las estrás en
el ánima; puede ser hacia la izquierda o a la derecha, vista desde la boca del
cañón; en la mayoría de armas en la actualidad el sentido es a la derecho o
dextrógiro, sin embargo también existen armas que poseen el sentido a la
izquierda o levógiro; este sentido determina también el sentido de la deriva del
proyectil; durante el desarrollo de las armas de fuego las estrías eran
relativamente profundas, porque las presiones y velocidades iniciales eran
bajas y la bala de plomo las tomaba sin problemas evitando una excesiva
acumulación de residuos, mientras que al pasar el tiempo esa profundidad


Página -

31 -


disminuyo siendo un estriado con otras características para tomar a balas más
duras y a mayor velocidad, sin romperse.

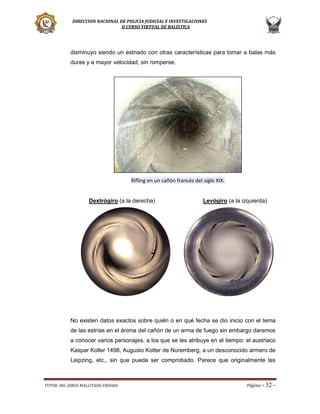

Rifling en un cañón francés del siglo XIX.

Dextrógiro (a la derecha)

Levógiro (a la izquierda)

No existen datos exactos sobre quién o en qué fecha se dio inicio con el tema
de las estrías en el ánima del cañón de un arma de fuego sin embargo daremos
a conocer varios personajes, a los que se les atribuye en el tiempo: el austriaco
Kaspar Koller 1498, Augusto Kotter de Nuremberg, a un desconocido armero de
Leipzing, etc., sin que pueda ser comprobado. Parece que originalmente las


Página -

32 -


estrías eran rectas, con el solo objeto de acumular el sarro de la pólvora y poder
realizar más disparos entre limpiezas y que para aumentar la longitud se las
hizo helicoidales, las razones de la subsiguiente mejora en la precisión no
fueron entendidas y se decía que en cada bala había un demonio que la hacía
errar el blanco, también que eran dirigidas por un diablo. Pero se conoce que ya
en 1547 se experimentada con rayado helicoidal y que en un concurso de tiro
realizado en Einchstadt, Alemania 1n 1477, se disparó a 200 pasos, lo que no
hubiera tenido sentido con armas de ánima lisa. Se puede decir que para 1850
ya casi todos los fusiles militares eran estriados. El estriado recto se utilizada
todavía en armas dobles alemanas a mediados del siglo XIX, para la caza de
jabalís. De cualquier manera, se pudo aprovechar el estriado plenamente con
las armas de retrocarga, porque en las de avancarga dificultaba el proceso de
atacado de la bala.

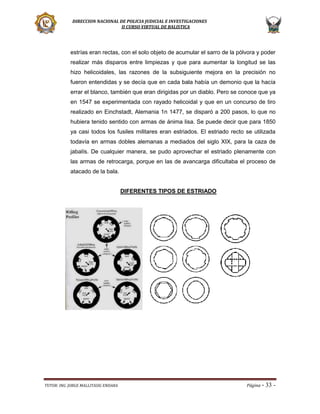

DIFERENTES TIPOS DE ESTRIADO


Página -

33 -

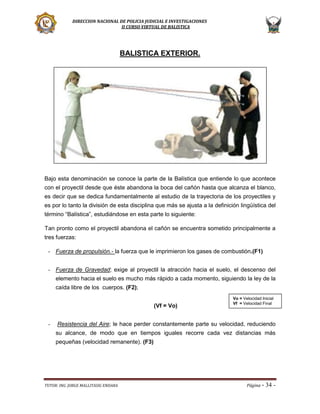

BALISTICA EXTERIOR.

Bajo esta denominación se conoce la parte de la Balística que entiende lo que acontece
con el proyectil desde que éste abandona la boca del cañón hasta que alcanza el blanco,
es decir que se dedica fundamentalmente al estudio de la trayectoria de los proyectiles y
es por lo tanto la división de esta disciplina que más se ajusta a la definición lingüística del
término “Balística”, estudiándose en esta parte lo siguiente:
Tan pronto como el proyectil abandona el cañón se encuentra sometido principalmente a
tres fuerzas:
- Fuerza de propulsión.- la fuerza que le imprimieron los gases de combustión.(F1)
- Fuerza de Gravedad; exige al proyectil la atracción hacia el suelo, el descenso del
elemento hacia el suelo es mucho más rápido a cada momento, siguiendo la ley de la
caída libre de los cuerpos. (F2);
(Vf = Vo)
-

Vo = Velocidad Inicial
Vf = Velocidad Final

Resistencia del Aire; le hace perder constantemente parte su velocidad, reduciendo
su alcance, de modo que en tiempos iguales recorre cada vez distancias más
pequeñas (velocidad remanente). (F3)


Página -

34 -

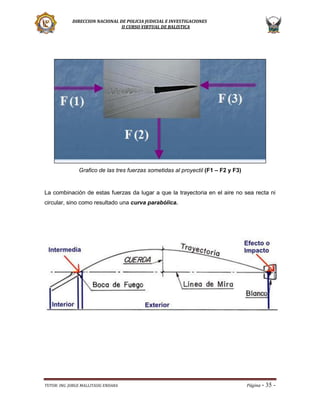

Grafico de las tres fuerzas sometidas al proyectil (F1 – F2 y F3)

La combinación de estas fuerzas da lugar a que la trayectoria en el aire no sea recta ni
circular, sino como resultado una curva parabólica.


Página -

35 -

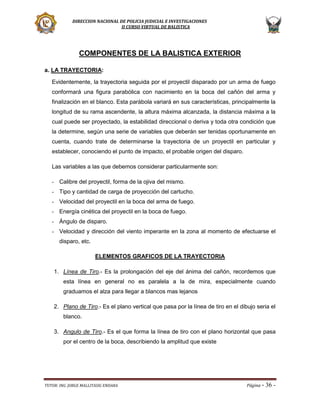

COMPONENTES DE LA BALISTICA EXTERIOR
a. LA TRAYECTORIA:
Evidentemente, la trayectoria seguida por el proyectil disparado por un arma de fuego
conformará una figura parabólica con nacimiento en la boca del cañón del arma y
finalización en el blanco. Esta parábola variará en sus características, principalmente la
longitud de su rama ascendente, la altura máxima alcanzada, la distancia máxima a la
cual puede ser proyectado, la estabilidad direccional o deriva y toda otra condición que
la determine, según una serie de variables que deberán ser tenidas oportunamente en
cuenta, cuando trate de determinarse la trayectoria de un proyectil en particular y
establecer, conociendo el punto de impacto, el probable origen del disparo.
Las variables a las que debemos considerar particularmente son:
- Calibre del proyectil, forma de la ojiva del mismo.
- Tipo y cantidad de carga de proyección del cartucho.
- Velocidad del proyectil en la boca del arma de fuego.
- Energía cinética del proyectil en la boca de fuego.
- Ángulo de disparo.
- Velocidad y dirección del viento imperante en la zona al momento de efectuarse el
disparo, etc.
ELEMENTOS GRAFICOS DE LA TRAYECTORIA
1. Línea de Tiro.- Es la prolongación del eje del ánima del cañón, recordemos que
esta línea en general no es paralela a la de mira, especialmente cuando
graduamos el alza para llegar a blancos mas lejanos
2. Plano de Tiro.- Es el plano vertical que pasa por la línea de tiro en el dibujo seria el
blanco.
3. Angulo de Tiro.- Es el que forma la línea de tiro con el plano horizontal que pasa
por el centro de la boca, describiendo la amplitud que existe


Página -

36 -


4. Línea de Mira.- Es la línea rectilínea que une el entalle del alza y el vértice o
cúspide del guión, iniciándose en el ojo del tirador y finaliza en el blanco.
5. Línea de Puntería.- Es la línea de mira prolongada hasta el punto que se desea
alcanzar del objetivo o blanco.
6. Angulo de Mira.- Es el comprendido entre la línea de puntería y la línea de tiro
desde luego va a ser menor que el ángulo de tiro.
7. Vértice de la Trayectoria.- Es el punto máximo de altura que va alcanzar

el

proyectil en su vuelo o trayectoria.
8. Ordenada Balística.- Altura del plano horizontal hasta el vértice de la trayectoria.
9. Tramo o Rama Ascendente.- Va desde la boca del cañón hasta el vértice de la
trayectoria, es decir cuando el proyectil supera el grado 0 y asciende hasta su
máxima altura.


Página -

37 -


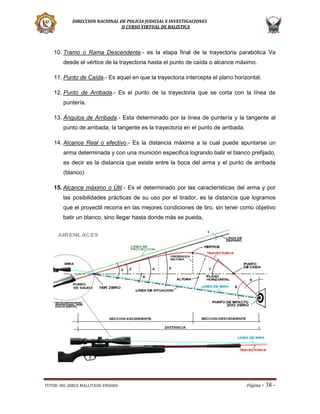

10. Tramo o Rama Descendente.- es la etapa final de la trayectoria parabólica Va
desde el vértice de la trayectoria hasta el punto de caída o alcance máximo.
11. Punto de Caída.- Es aquel en que la trayectoria intercepta el plano horizontal.
12. Punto de Arribada.- Es el punto de la trayectoria que se corta con la línea de
puntería.
13. Ángulos de Arribada.- Esta determinado por la línea de puntería y la tangente al
punto de arribada, la tangente es la trayectoria en el punto de arribada.
14. Alcance Real o efectivo.- Es la distancia máxima a la cual puede apuntarse un
arma determinada y con una munición especifica logrando batir el blanco prefijado,
es decir es la distancia que existe entre la boca del arma y el punto de arribada
(blanco)
15. Alcance máximo o Útil.- Es el determinado por las características del arma y por
las posibilidades prácticas de su uso por el tirador, es la distancia que logramos
que el proyectil recorra en las mejores condiciones de tiro, sin tener como objetivo
batir un blanco, sino llegar hasta donde más se pueda.


Página -

38 -


b. MOVIMIENTOS DEL PROYECTIL EN EL ESPACIO:
Los movimientos del proyectil en el espacio estarán influidos particularmente por el tipo
y forma de ojiva que posea el mismo, la que será menos afectada por la resistencia del
aire cuanto más aguzada sea; la velocidad del viento y su dirección con respecto al eje
de la trayectoria, pudiendo producir derivas de consideración; la masa del proyectil,
que se verá influida más o menos rápidamente por la aceleración de la gravedad; el
paso de la estría, que determinará la velocidad del movimiento rotacional del proyectil
(medida en RPM) y por lo tanto su estabilidad direccional, directamente relacionada
con su poder de penetración, la mayor o menor resistencia al avance que le oponga el
aire, la velocidad inicial con que el proyectil fuera expulsado de la boca del cañón, etc.
Todos estos factores deberán evaluarse al momento de emitir opinión respecto de este
punto.

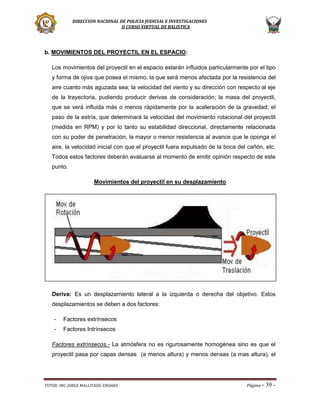

Movimientos del proyectil en su desplazamiento

Deriva: Es un desplazamiento lateral a la izquierda o derecha del objetivo. Estos
desplazamientos se deben a dos factores:
-

Factores extrínsecos

-

Factores Intrínsecos

Factores extrínsecos.- La atmósfera no es rigurosamente homogénea sino es que el
proyectil pasa por capas densas (a menos altura) y menos densas (a mas altura), el


Página -

39 -


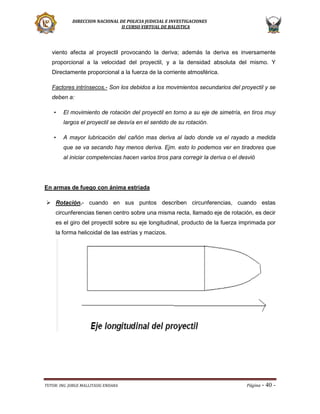

viento afecta al proyectil provocando la deriva; además la deriva es inversamente
proporcional a la velocidad del proyectil, y a la densidad absoluta del mismo. Y
Directamente proporcional a la fuerza de la corriente atmosférica.
Factores intrínsecos.- Son los debidos a los movimientos secundarios del proyectil y se
deben a:
•

El movimiento de rotación del proyectil en torno a su eje de simetría, en tiros muy
largos el proyectil se desvía en el sentido de su rotación.

•

A mayor lubricación del cañón mas deriva al lado donde va el rayado a medida
que se va secando hay menos deriva. Ejm. esto lo podemos ver en tiradores que
al iniciar competencias hacen varios tiros para corregir la deriva o el desvió

En armas de fuego con ánima estriada
 Rotación.- cuando en sus puntos describen circunferencias, cuando estas
circunferencias tienen centro sobre una misma recta, llamado eje de rotación, es decir
es el giro del proyectil sobre su eje longitudinal, producto de la fuerza imprimada por
la forma helicoidal de las estrías y macizos.


Página -

40 -


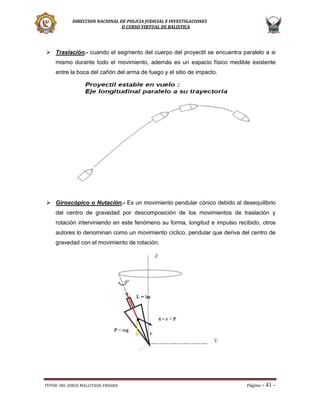

 Traslación.- cuando el segmento del cuerpo del proyectil se encuentra paralelo a si
mismo durante todo el movimiento, además es un espacio físico medible existente
entre la boca del cañón del arma de fuego y el sitio de impacto.

 Giroscópico o Nutación.- Es un movimiento pendular cónico debido al desequilibrio
del centro de gravedad por descomposición de los movimientos de traslación y
rotación interviniendo en este fenómeno su forma, longitud e impulso recibido, otros
autores lo denominan como un movimiento cíclico, pendular que deriva del centro de
gravedad con el movimiento de rotación.


Página -

41 -


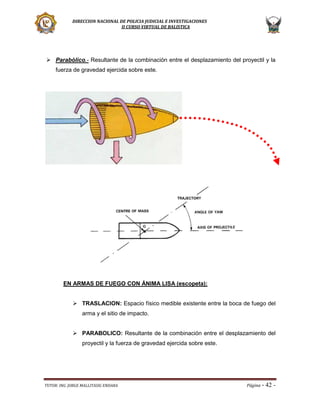

 Parabólico.- Resultante de la combinación entre el desplazamiento del proyectil y la
fuerza de gravedad ejercida sobre este.

EN ARMAS DE FUEGO CON ÁNIMA LISA (escopeta):
 TRASLACION: Espacio físico medible existente entre la boca de fuego del
arma y el sitio de impacto.
 PARABOLICO: Resultante de la combinación entre el desplazamiento del
proyectil y la fuerza de gravedad ejercida sobre este.


Página -

42 -


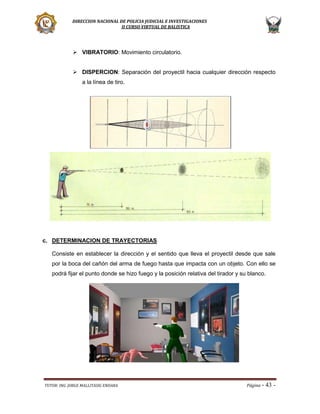

 VIBRATORIO: Movimiento circulatorio.
 DISPERCION: Separación del proyectil hacia cualquier dirección respecto
a la línea de tiro.

c. DETERMINACION DE TRAYECTORIAS
Consiste en establecer la dirección y el sentido que lleva el proyectil desde que sale
por la boca del cañón del arma de fuego hasta que impacta con un objeto. Con ello se
podrá fijar el punto donde se hizo fuego y la posición relativa del tirador y su blanco.


Página -

43 -


En los Tribunales de Garantías Penales los casos que son tratados con el tema de
trayectorias Balísticas; son necesarios, conocer la trayectoria y establecer la posición
relativa o probable del tirador, siendo que el disparo se ha efectuado relativamente a
corta distancia; por lo que se considera como de mayor interés para la Criminalística, el
tramo comprendido por la primera parte de la rama ascendente de la parábola, la que
por su muy escasa variación puede equipararse a una línea recta. Recurriendo a los
principios más básicos de las matemáticas, sabemos que una recta estará definida por
DOS (2) puntos, mientras que por un solo punto pasan infinitas rectas, por lo tanto para
establecer en forma precisa la trayectoria de un proyectil debemos contar por lo menos
con DOS (2) puntos, por donde el proyectil haya pasado.

Punto


Punto

Trayecto

Página -

44 -


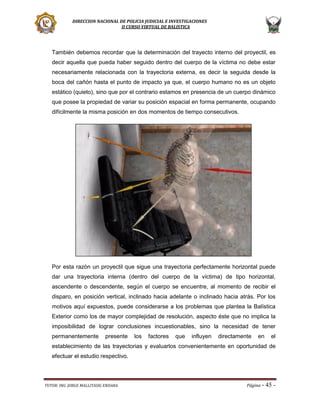

También debemos recordar que la determinación del trayecto interno del proyectil, es
decir aquella que pueda haber seguido dentro del cuerpo de la víctima no debe estar
necesariamente relacionada con la trayectoria externa, es decir la seguida desde la
boca del cañón hasta el punto de impacto ya que, el cuerpo humano no es un objeto
estático (quieto), sino que por el contrario estamos en presencia de un cuerpo dinámico
que posee la propiedad de variar su posición espacial en forma permanente, ocupando
difícilmente la misma posición en dos momentos de tiempo consecutivos.

Por esta razón un proyectil que sigue una trayectoria perfectamente horizontal puede
dar una trayectoria interna (dentro del cuerpo de la víctima) de tipo horizontal,
ascendente o descendente, según el cuerpo se encuentre, al momento de recibir el
disparo, en posición vertical, inclinado hacia adelante o inclinado hacia atrás. Por los
motivos aquí expuestos, puede considerarse a los problemas que plantea la Balística
Exterior como los de mayor complejidad de resolución, aspecto éste que no implica la
imposibilidad de lograr conclusiones incuestionables, sino la necesidad de tener
permanentemente

presente

los

factores

que

influyen

directamente

en

el

establecimiento de las trayectorias y evaluarlos convenientemente en oportunidad de
efectuar el estudio respectivo.


Página -

45 -


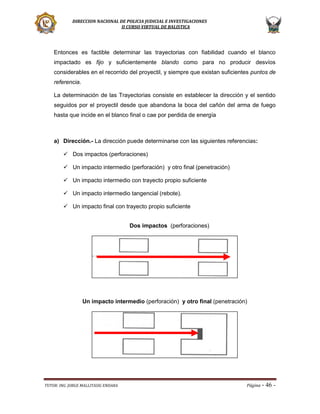

Entonces es factible determinar las trayectorias con fiabilidad cuando el blanco
impactado es fijo y suficientemente blando como para no producir desvíos
considerables en el recorrido del proyectil, y siempre que existan suficientes puntos de
referencia.
La determinación de las Trayectorias consiste en establecer la dirección y el sentido
seguidos por el proyectil desde que abandona la boca del cañón del arma de fuego
hasta que incide en el blanco final o cae por perdida de energía

a) Dirección.- La dirección puede determinarse con las siguientes referencias:
 Dos impactos (perforaciones)
 Un impacto intermedio (perforación) y otro final (penetración)
 Un impacto intermedio con trayecto propio suficiente
 Un impacto intermedio tangencial (rebote).
 Un impacto final con trayecto propio suficiente
Dos impactos (perforaciones)

Un impacto intermedio (perforación) y otro final (penetración)


Página -

46 -


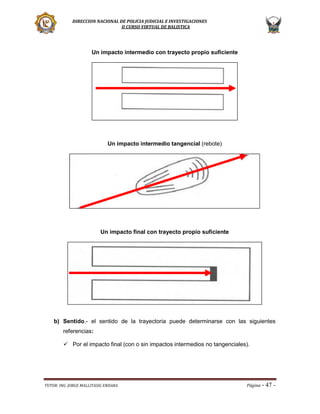

Un impacto intermedio con trayecto propio suficiente

Un impacto intermedio tangencial (rebote)

Un impacto final con trayecto propio suficiente

b) Sentido.- el sentido de la trayectoria puede determinarse con las siguientes
referencias:
 Por el impacto final (con o sin impactos intermedios no tangenciales).


Página -

47 -


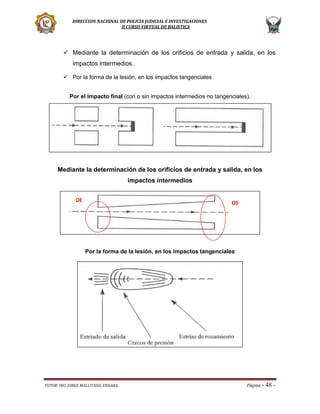

 Mediante la determinación de los orificios de entrada y salida, en los
impactos intermedios.
 Por la forma de la lesión, en los impactos tangenciales
Por el impacto final (con o sin impactos intermedios no tangenciales).

Mediante la determinación de los orificios de entrada y salida, en los
impactos intermedios
OE

OS

Por la forma de la lesión, en los impactos tangenciales


Página -

48 -


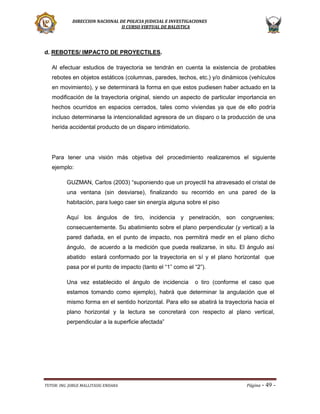

d. REBOTES/ IMPACTO DE PROYECTILES.
Al efectuar estudios de trayectoria se tendrán en cuenta la existencia de probables
rebotes en objetos estáticos (columnas, paredes, techos, etc.) y/o dinámicos (vehículos
en movimiento), y se determinará la forma en que estos pudiesen haber actuado en la
modificación de la trayectoria original, siendo un aspecto de particular importancia en
hechos ocurridos en espacios cerrados, tales como viviendas ya que de ello podría
incluso determinarse la intencionalidad agresora de un disparo o la producción de una
herida accidental producto de un disparo intimidatorio.

Para tener una visión más objetiva del procedimiento realizaremos el siguiente
ejemplo:
GUZMAN, Carlos (2003) “suponiendo que un proyectil ha atravesado el cristal de
una ventana (sin desviarse), finalizando su recorrido en una pared de la
habitación, para luego caer sin energía alguna sobre el piso
Aquí los ángulos de tiro, incidencia y penetración, son congruentes;
consecuentemente. Su abatimiento sobre el plano perpendicular (y vertical) a la
pared dañada, en el punto de impacto, nos permitirá medir en el plano dicho
ángulo, de acuerdo a la medición que pueda realizarse, in situ. El ángulo así
abatido estará conformado por la trayectoria en sí y el plano horizontal que
pasa por el punto de impacto (tanto el “1” como el “2”).
Una vez establecido el ángulo de incidencia

o tiro (conforme el caso que

estamos tomando como ejemplo), habrá que determinar la angulación que el
mismo forma en el sentido horizontal. Para ello se abatirá la trayectoria hacia el
plano horizontal y la lectura se concretará con respecto al plano vertical,
perpendicular a la superficie afectada”


Página -

49 -


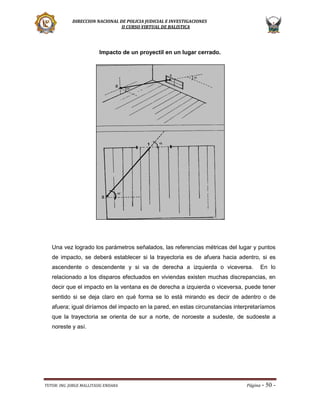

Impacto de un proyectil en un lugar cerrado.

Una vez logrado los parámetros señalados, las referencias métricas del lugar y puntos
de impacto, se deberá establecer si la trayectoria es de afuera hacia adentro, si es
ascendente o descendente y si va de derecha a izquierda o viceversa.

En lo

relacionado a los disparos efectuados en viviendas existen muchas discrepancias, en
decir que el impacto en la ventana es de derecha a izquierda o viceversa, puede tener
sentido si se deja claro en qué forma se lo está mirando es decir de adentro o de
afuera; igual diríamos del impacto en la pared, en estas circunstancias interpretaríamos
que la trayectoria se orienta de sur a norte, de noroeste a sudeste, de sudoeste a
noreste y así.


Página -

50 -


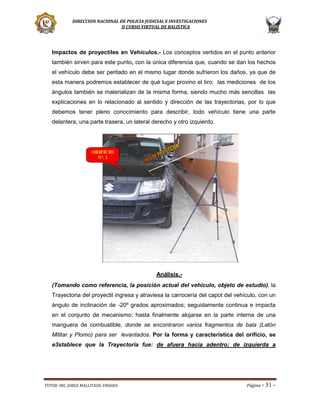

Impactos de proyectiles en Vehículos.- Los conceptos vertidos en el punto anterior
también sirven para este punto, con la única diferencia que, cuando se dan los hechos
el vehículo debe ser peritado en el mismo lugar donde sufrieron los daños, ya que de
esta manera podremos establecer de qué lugar provino el tiro; las mediciones de los
ángulos también se materializan de la misma forma, siendo mucho más sencillas las
explicaciones en lo relacionado al sentido y dirección de las trayectorias, por lo que
debemos tener pleno conocimiento para describir, todo vehículo tiene una parte
delantera, una parte trasera, un lateral derecho y otro izquierdo.

Análisis.(Tomando como referencia, la posición actual del vehículo, objeto de estudio), la
Trayectoria del proyectil ingresa y atraviesa la carrocería del capot del vehículo, con un
ángulo de inclinación de -20º grados aproximados; seguidamente continua e impacta
en el conjunto de mecanismo; hasta finalmente alojarse en la parte interna de una
manguera de combustible, donde se encontraron varios fragmentos de bala (Latón
Militar y Plomo) para ser levantados. Por la forma y característica del orificio, se
e3stablece que la Trayectoria fue: de afuera hacia adentro; de izquierda a


Página -

51 -


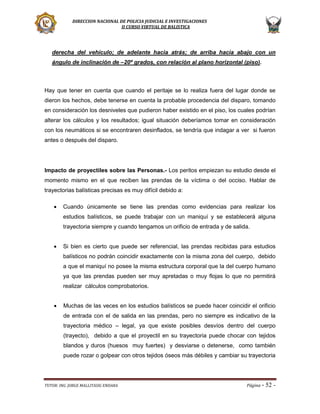

derecha del vehículo; de adelante hacia atrás; de arriba hacia abajo con un
ángulo de inclinación de –20º grados, con relación al plano horizontal (piso).

Hay que tener en cuenta que cuando el peritaje se lo realiza fuera del lugar donde se
dieron los hechos, debe tenerse en cuenta la probable procedencia del disparo, tomando
en consideración los desniveles que pudieron haber existido en el piso, los cuales podrían
alterar los cálculos y los resultados; igual situación deberíamos tomar en consideración
con los neumáticos si se encontraren desinflados, se tendría que indagar a ver si fueron
antes o después del disparo.

Impacto de proyectiles sobre las Personas.- Los peritos empiezan su estudio desde el
momento mismo en el que reciben las prendas de la víctima o del occiso. Hablar de
trayectorias balísticas precisas es muy difícil debido a:


Cuando únicamente se tiene las prendas como evidencias para realizar los
estudios balísticos, se puede trabajar con un maniquí y se establecerá alguna
trayectoria siempre y cuando tengamos un orificio de entrada y de salida.



Si bien es cierto que puede ser referencial, las prendas recibidas para estudios
balísticos no podrán coincidir exactamente con la misma zona del cuerpo, debido
a que el maniquí no posee la misma estructura corporal que la del cuerpo humano
ya que las prendas pueden ser muy apretadas o muy flojas lo que no permitirá
realizar cálculos comprobatorios.



Muchas de las veces en los estudios balísticos se puede hacer coincidir el orificio
de entrada con el de salida en las prendas, pero no siempre es indicativo de la
trayectoria médico – legal, ya que existe posibles desvíos dentro del cuerpo
(trayecto), debido a que el proyectil en su trayectoria puede chocar con tejidos
blandos y duros (huesos muy fuertes) y desviarse o detenerse, como también
puede rozar o golpear con otros tejidos óseos más débiles y cambiar su trayectoria


Página -

52 -


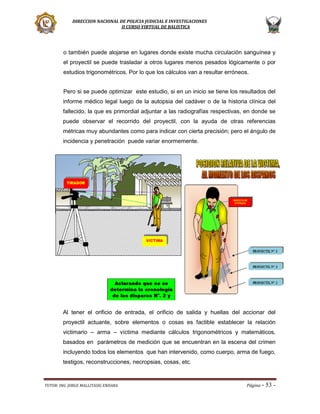

o también puede alojarse en lugares donde existe mucha circulación sanguínea y
el proyectil se puede trasladar a otros lugares menos pesados lógicamente o por
estudios trigonométricos. Por lo que los cálculos van a resultar erróneos.
Pero si se puede optimizar este estudio, si en un inicio se tiene los resultados del
informe médico legal luego de la autopsia del cadáver o de la historia clínica del
fallecido, la que es primordial adjuntar a las radiografías respectivas, en donde se
puede observar el recorrido del proyectil, con la ayuda de otras referencias
métricas muy abundantes como para indicar con cierta precisión; pero el ángulo de
incidencia y penetración puede variar enormemente.

Al tener el orificio de entrada, el orificio de salida y huellas del accionar del
proyectil actuante, sobre elementos o cosas es factible establecer la relación
victimario – arma – víctima mediante cálculos trigonométricos y matemáticos,
basados en parámetros de medición que se encuentran en la escena del crimen
incluyendo todos los elementos que han intervenido, como cuerpo, arma de fuego,
testigos, reconstrucciones, necropsias, cosas, etc.


Página -

53 -


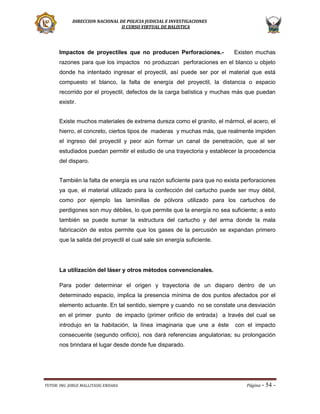

Impactos de proyectiles que no producen Perforaciones.-

Existen muchas

razones para que los impactos no produzcan perforaciones en el blanco u objeto
donde ha intentado ingresar el proyectil, así puede ser por el material que está
compuesto el blanco, la falta de energía del proyectil, la distancia o espacio
recorrido por el proyectil, defectos de la carga balística y muchas más que puedan
existir.
Existe muchos materiales de extrema dureza como el granito, el mármol, el acero, el
hierro, el concreto, ciertos tipos de maderas y muchas más, que realmente impiden
el ingreso del proyectil y peor aún formar un canal de penetración, que al ser
estudiados puedan permitir el estudio de una trayectoria y establecer la procedencia
del disparo.
También la falta de energía es una razón suficiente para que no exista perforaciones
ya que, el material utilizado para la confección del cartucho puede ser muy débil,
como por ejemplo las laminillas de pólvora utilizado para los cartuchos de
perdigones son muy débiles, lo que permite que la energía no sea suficiente; a esto
también se puede sumar la estructura del cartucho y del arma donde la mala
fabricación de estos permite que los gases de la percusión se expandan primero
que la salida del proyectil el cual sale sin energía suficiente.

La utilización del láser y otros métodos convencionales.
Para poder determinar el origen y trayectoria de un disparo dentro de un
determinado espacio, implica la presencia mínima de dos puntos afectados por el
elemento actuante. En tal sentido, siempre y cuando no se constate una desviación
en el primer punto de impacto (primer orificio de entrada) a través del cual se
introdujo en la habitación, la línea imaginaria que une a éste

con el impacto

consecuente (segundo orificio), nos dará referencias angulatorias; su prolongación
nos brindara el lugar desde donde fue disparado.


Página -

54 -


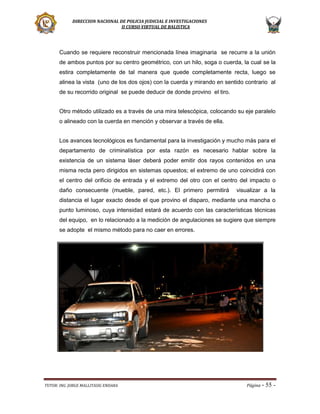

Cuando se requiere reconstruir mencionada línea imaginaria se recurre a la unión
de ambos puntos por su centro geométrico, con un hilo, soga o cuerda, la cual se la
estira completamente de tal manera que quede completamente recta, luego se
alinea la vista (uno de los dos ojos) con la cuerda y mirando en sentido contrario al
de su recorrido original se puede deducir de donde provino el tiro.
Otro método utilizado es a través de una mira telescópica, colocando su eje paralelo
o alineado con la cuerda en mención y observar a través de ella.
Los avances tecnológicos es fundamental para la investigación y mucho más para el
departamento de criminalística por esta razón es necesario hablar sobre la
existencia de un sistema láser deberá poder emitir dos rayos contenidos en una
misma recta pero dirigidos en sistemas opuestos; el extremo de uno coincidirá con
el centro del orificio de entrada y el extremo del otro con el centro del impacto o
daño consecuente (mueble, pared, etc.). El primero permitirá

visualizar a la

distancia el lugar exacto desde el que provino el disparo, mediante una mancha o
punto luminoso, cuya intensidad estará de acuerdo con las características técnicas
del equipo, en lo relacionado a la medición de angulaciones se sugiere que siempre
se adopte el mismo método para no caer en errores.


Página -

55 -


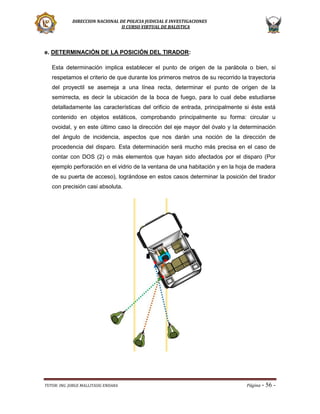

e. DETERMINACIÓN DE LA POSICIÓN DEL TIRADOR:
Esta determinación implica establecer el punto de origen de la parábola o bien, si
respetamos el criterio de que durante los primeros metros de su recorrido la trayectoria
del proyectil se asemeja a una línea recta, determinar el punto de origen de la
semirrecta, es decir la ubicación de la boca de fuego, para lo cual debe estudiarse
detalladamente las características del orificio de entrada, principalmente si éste está
contenido en objetos estáticos, comprobando principalmente su forma: circular u
ovoidal, y en este último caso la dirección del eje mayor del óvalo y la determinación
del ángulo de incidencia, aspectos que nos darán una noción de la dirección de
procedencia del disparo. Esta determinación será mucho más precisa en el caso de
contar con DOS (2) o más elementos que hayan sido afectados por el disparo (Por
ejemplo perforación en el vidrio de la ventana de una habitación y en la hoja de madera
de su puerta de acceso), lográndose en estos casos determinar la posición del tirador
con precisión casi absoluta.


Página -

56 -


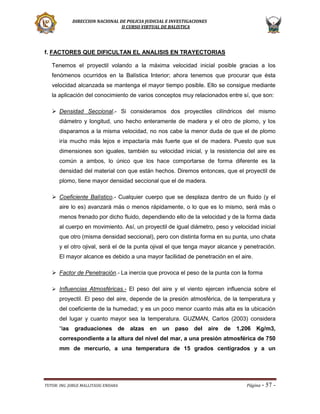

f. FACTORES QUE DIFICULTAN EL ANALISIS EN TRAYECTORIAS
Tenemos el proyectil volando a la máxima velocidad inicial posible gracias a los
fenómenos ocurridos en la Balística Interior; ahora tenemos que procurar que ésta
velocidad alcanzada se mantenga el mayor tiempo posible. Ello se consigue mediante
la aplicación del conocimiento de varios conceptos muy relacionados entre sí, que son:
 Densidad Seccional.- Si consideramos dos proyectiles cilíndricos del mismo
diámetro y longitud, uno hecho enteramente de madera y el otro de plomo, y los
disparamos a la misma velocidad, no nos cabe la menor duda de que el de plomo
iría mucho más lejos e impactaría más fuerte que el de madera. Puesto que sus
dimensiones son iguales, también su velocidad inicial, y la resistencia del aire es
común a ambos, lo único que los hace comportarse de forma diferente es la
densidad del material con que están hechos. Diremos entonces, que el proyectil de
plomo, tiene mayor densidad seccional que el de madera.
 Coeficiente Balístico.- Cualquier cuerpo que se desplaza dentro de un fluido (y el
aire lo es) avanzará más o menos rápidamente, o lo que es lo mismo, será más o
menos frenado por dicho fluido, dependiendo ello de la velocidad y de la forma dada
al cuerpo en movimiento. Así, un proyectil de igual diámetro, peso y velocidad inicial
que otro (misma densidad seccional), pero con distinta forma en su punta, uno chata
y el otro ojival, será el de la punta ojival el que tenga mayor alcance y penetración.
El mayor alcance es debido a una mayor facilidad de penetración en el aire.
 Factor de Penetración.- La inercia que provoca el peso de la punta con la forma
 Influencias Atmosféricas.- El peso del aire y el viento ejercen influencia sobre el

proyectil. El peso del aire, depende de la presión atmosférica, de la temperatura y
del coeficiente de la humedad; y es un poco menor cuanto más alta es la ubicación
del lugar y cuanto mayor sea la temperatura. GUZMAN, Carlos (2003) considera
“las graduaciones de alzas en un paso del aire de 1,206 Kg/m3,
correspondiente a la altura del nivel del mar, a una presión atmosférica de 750
mm de mercurio, a una temperatura de 15 grados centígrados y a un


Página -

57 -


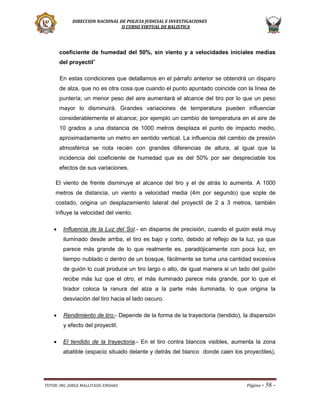

coeficiente de humedad del 50%, sin viento y a velocidades iniciales medias
del proyectil”
En estas condiciones que detallamos en el párrafo anterior se obtendrá un disparo
de alza, que no es otra cosa que cuando el punto apuntado coincide con la línea de
puntería; un menor peso del aire aumentará el alcance del tiro por lo que un peso
mayor lo disminuirá. Grandes variaciones de temperatura pueden influenciar
considerablemente el alcance; por ejemplo un cambio de temperatura en el aire de
10 grados a una distancia de 1000 metros desplaza el punto de impacto medio,
aproximadamente un metro en sentido vertical. La influencia del cambio de presión
atmosférica se nota recién con grandes diferencias de altura, al igual que la
incidencia del coeficiente de humedad que es del 50% por ser despreciable los
efectos de sus variaciones.
El viento de frente disminuye el alcance del tiro y el de atrás lo aumenta. A 1000
metros de distancia, un viento a velocidad media (4m por segundo) que sople de
costado, origina un desplazamiento lateral del proyectil de 2 a 3 metros, también
influye la velocidad del viento.


Influencia de la Luz del Sol.- en disparos de precisión, cuando el guión está muy
iluminado desde arriba, el tiro es bajo y corto, debido al reflejo de la luz, ya que
parece más grande de lo que realmente es, paradójicamente con poca luz, en
tiempo nublado o dentro de un bosque, fácilmente se toma una cantidad excesiva
de guión lo cual produce un tiro largo o alto, de igual manera si un lado del guión
recibe más luz que el otro, el más iluminado parece más grande, por lo que el
tirador coloca la ranura del alza a la parte más iluminada, lo que origina la
desviación del tiro hacia el lado oscuro.



Rendimiento de tiro.- Depende de la forma de la trayectoria (tendido), la dispersión
y efecto del proyectil.



El tendido de la trayectoria.- En el tiro contra blancos visibles, aumenta la zona
abatible (espacio situado delante y detrás del blanco donde caen los proyectiles),


Página -

58 -


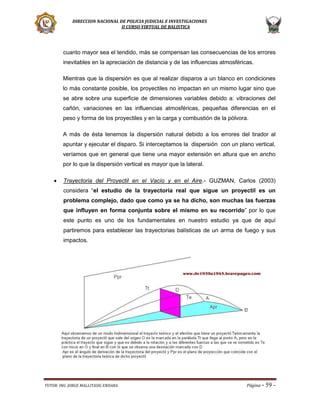

cuanto mayor sea el tendido, más se compensan las consecuencias de los errores
inevitables en la apreciación de distancia y de las influencias atmosféricas.
Mientras que la dispersión es que al realizar disparos a un blanco en condiciones
lo más constante posible, los proyectiles no impactan en un mismo lugar sino que
se abre sobre una superficie de dimensiones variables debido a: vibraciones del
cañón, variaciones en las influencias atmosféricas, pequeñas diferencias en el
peso y forma de los proyectiles y en la carga y combustión de la pólvora.
A más de ésta tenemos la dispersión natural debido a los errores del tirador al
apuntar y ejecutar el disparo. Si interceptamos la dispersión con un plano vertical,
veríamos que en general que tiene una mayor extensión en altura que en ancho
por lo que la dispersión vertical es mayor que la lateral.


Trayectoria del Proyectil en el Vacío y en el Aire.- GUZMAN, Carlos (2003)
considera “el estudio de la trayectoria real que sigue un proyectil es un
problema complejo, dado que como ya se ha dicho, son muchas las fuerzas
que influyen en forma conjunta sobre el mismo en su recorrido” por lo que
este punto es uno de los fundamentales en nuestro estudio ya que de aquí
partiremos para establecer las trayectorias balísticas de un arma de fuego y sus
impactos.


Página -

59 -


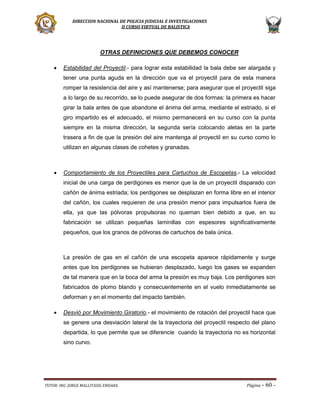

OTRAS DEFINICIONES QUE DEBEMOS CONOCER


Estabilidad del Proyectil.- para lograr esta estabilidad la bala debe ser alargada y
tener una punta aguda en la dirección que va el proyectil para de esta manera
romper la resistencia del aire y así mantenerse; para asegurar que el proyectil siga
a lo largo de su recorrido, se lo puede asegurar de dos formas: la primera es hacer
girar la bala antes de que abandone el ánima del arma, mediante el estriado, si el
giro impartido es el adecuado, el mismo permanecerá en su curso con la punta
siempre en la misma dirección, la segunda sería colocando aletas en la parte
trasera a fin de que la presión del aire mantenga al proyectil en su curso como lo
utilizan en algunas clases de cohetes y granadas.



Comportamiento de los Proyectiles para Cartuchos de Escopetas.- La velocidad
inicial de una carga de perdigones es menor que la de un proyectil disparado con
cañón de ánima estriada; los perdigones se desplazan en forma libre en el interior
del cañón, los cuales requieren de una presión menor para impulsarlos fuera de
ella, ya que las pólvoras propulsoras no queman bien debido a que, en su
fabricación se utilizan pequeñas laminillas con espesores significativamente
pequeños, que los granos de pólvoras de cartuchos de bala única.

La presión de gas en el cañón de una escopeta aparece rápidamente y surge
antes que los perdigones se hubieran desplazado, luego los gases se expanden
de tal manera que en la boca del arma la presión es muy baja. Los perdigones son
fabricados de plomo blando y consecuentemente en el vuelo inmediatamente se
deforman y en el momento del impacto también.


Desvió por Movimiento Giratorio.- el movimiento de rotación del proyectil hace que
se genere una desviación lateral de la trayectoria del proyectil respecto del plano
departida, lo que permite que se diferencie cuando la trayectoria no es horizontal
sino curvo.


Página -

60 -




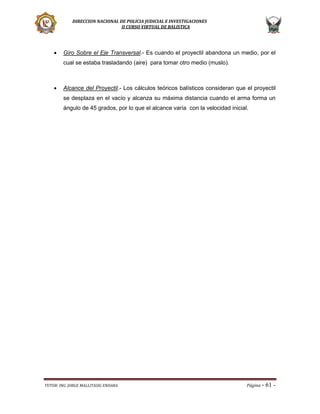

Giro Sobre el Eje Transversal.- Es cuando el proyectil abandona un medio, por el
cual se estaba trasladando (aire) para tomar otro medio (muslo).



Alcance del Proyectil.- Los cálculos teóricos balísticos consideran que el proyectil
se desplaza en el vacío y alcanza su máxima distancia cuando el arma forma un
ángulo de 45 grados, por lo que el alcance varía con la velocidad inicial.


Página -

61 -


BIBLIOGRAFÍA
 ALBARRACIN, Roberto, “MANUAL DE CRIMINALÍSTICA”, Editorial Policial Buenos
Aires, Argentina, 1971.
 ALBINO, Oscar, “NOCIONES DE BALISTICA PARA ARMAS MENORES”, Edición del
Autor, Buenos Aires, Argentina (2004).
 BACHRACH, B. “DEVELOPMENT OF A 3D-BASED AUTOMATED FIREARMS
EVIDENCE COMPARISON SYSTEM”. Journal of Forensic Science, 47(6), 1–12.
(2002).
 Dirección Nacional de Política criminal del Ministerio de Justicia y Derechos Humanos,
de la República Argentina, “INFORME PRELIMINAR SOBRE DATOS OFICIALES
EXISTENTES EN MATERIA DE ARMAS DE FUEGO” (2004).
 DE KINDER J., P. PREVOT, M. PIRLOT, B. Nys "SURFACE TOPOLOGY OF BULLET
STRIATIONS: AN INNOVATIVE TECHNIQUE", Association of Firearm and Tool Mark
Examiners (AFTE) JOURNAL Vol. 30 No 2 Spring 1998.
 Educational Fund to Stop Gun Violence, “CRACKING THE CASE, The Crime-Solving
Promise of Ballistic Identification A Report in the Closing Illegal Gun Markets”, USA
(2003).
 Escuela de Perfeccionamiento de la Policía Española, apuntes entregados en el Curso
“BALISTICA OPERATIVA”, realizado en el año 1999 por el Autor.
 FLACSO Ecuador, “CIUDAD SEGURA” Revista de Comunicación, Febrero del 2006.
 GUZMAN, Carlos, “MANUAL DE CRIMINALISTICA”, Editorial La Roca, Buenos Aires,
Argentina (2006).
 MILLAR, Alejandro; WESCHBERG, Ricardo; Apuntes de Balística I y II de la
Licenciatura en Criminalística del Instituto Universitario de la PFA, cátedras de los
Profesores, (años 2003-2004).
 SILVEYRA, Jorge O, “Investigación Científica del Delito”, Buenos Aires, Argentina,
2004.


Página -

62 -


 WESCHBERG, Ricardo; GONZALES,

Apuntes de Balística del Postgrado en

Investigación Científica Del Delito del Instituto Universitario de la PFA, cátedras de los
Profesores, (años 2003-2004).
-

ZARATE Barreiros, Milton Gustavo, “Manual de Procedimientos en el Lugar de los
Hechos”, Quito, Ecuador, 1996.
ZARATE Barreiros, Milton Gustavo, “Diccionario Básico Criminalístico”. Quito,
Ecuador, 2002.


Página -

63 -

Modulo Estudio Balistico y Balistica Comparativa

Más contenido relacionado

La actualidad más candente

Destacado

Más de Angel Oswaldo Romero Hinojoza

Modulo Estudio Balistico y Balistica Comparativa
