El documento describe cómo el sistema SIP Integrado permite conectar hasta 64 equipos Digistar XIP, permitiendo realizar llamadas entre extensiones remotas y locales de manera automática a través de la programación de la ruta de menor costo. También permite direccionar llamadas entrantes a extensiones remotas.

1. Utilizando el SIP Integrado, es posible conectar hasta 64 equipos Digistar XIP, permitiendo originar llamadas directamente para cualquier Extensión o llamadas locales remotas. Además permite que llamadas DDR se direcionen para cualquier punto remoto. Llamada para Extensión remoto: La Extensión 401 de Porto Alegre, digita 301 para conversar con la Extensión 301 del punto remoto 02. Llamada local de punto remoto: La Extensión 502 de Manaus digita 01133445566 para hacer llamada local en São Paulo. A travésde la programación de la ruta de menor costo la llamada se completa via SIP Integrado automaticamente. Direccionamento de llamadas: llamada de entrada em São Paulo via DDR se direcciona para la Extensión 402 del punto remoto 03. Aplicación - SIP Integrado Internet PSTN FXS/Extensión IP 01 - São Paulo 03 - Porto Alegre 04 - Manaus 02 - Alemania PSTN FXS/Extensión IP PSTN FXS/Extensión IP PSTN FXS/Extensión IP 200 201 202 300 301 302 400 401 402 500 501 502

2. PABX 64 Aplicación – Composición de PABX’s PABX 1 PABX 2 PABX 3 PABX 4 extensiones FXS 2000 a 2250 LAN extensiones FXS 2251 a 2500 extensiones FXS 2501 a 2750 extensiones FXS 2751 a 2999 extensiones IP 3000 a 3400 Internet WAN PSTN E1 FXO PABX principal. Estará conectado a Internet (troncales IP) y PSTN (E1 y FXO). Los demás PABX’s. Estarán conectados vía LAN. utilizarán las troncales IP, E1 y FXO del PABX principal con posibilidad de ampliación de más troncales IP, E1 y FXO. Switch . Estructura de red del cliente, donde serán conectados todos los PABX’s, extensiones IP y MesaPC’s. los PABX’s utilizarán IP’s fijos suministrados por la red del cliente. Las extensiones hacen llamadas entre sí, digitando solamente el número de la Extensión. Permite marcar a cualquier Extensión FXS/IP, limitado en 30 conexiones simultáneas por PABX. Permite instalar en un único computador todas los MesaPC’s Servidor, permitiendo la visualización de todos los extensiones por la telefonista. En esta situación será necesario el uso del telefono para las transferencias. A través de la programación de ruta de menor costo se definirá por donde saldrá la llamada, permitiendo tomar troncal IP, troncal digital o FXO con interface celular instalada. Switch Telefonista Extensión 9

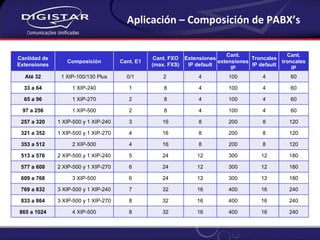

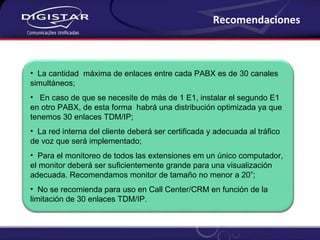

3. Aplicación – Composición de PABX’s Cantidad de Extensiones Composición Cant. E1 Cant. FXO (max. FXS) Extensiones IP default Cant. extensiones IP Troncales IP default Cant. troncales IP Até 32 1 XIP-100/130 Plus 0/1 2 4 100 4 60 33 a 64 1 XIP-240 1 8 4 100 4 60 65 a 96 1 XIP-270 2 8 4 100 4 60 97 a 256 1 XIP-500 2 8 4 100 4 60 257 a 320 1 XIP-500 y 1 XIP-240 3 16 8 200 8 120 321 a 352 1 XIP-500 y 1 XIP-270 4 16 8 200 8 120 353 a 512 2 XIP-500 4 16 8 200 8 120 513 a 576 2 XIP-500 y 1 XIP-240 5 24 12 300 12 180 577 a 608 2 XIP-500 y 1 XIP-270 6 24 12 300 12 180 609 a 768 3 XIP-500 6 24 12 300 12 180 769 a 832 3 XIP-500 y 1 XIP-240 7 32 16 400 16 240 833 a 864 3 XIP-500 y 1 XIP-270 8 32 16 400 16 240 865 a 1024 4 XIP-500 8 32 16 400 16 240
