Este documento describe los elementos y propósito de un sistema de puesta a tierra (SPAT). Un SPAT protege equipos eléctricos mediante la desviación de tensiones indeseadas a través de electrodos enterrados en la tierra y conectados por líneas de enlace. Sin embargo, la instalación de SPAT también plantea preocupaciones ambientales debido al uso de químicos y su impacto en el suelo. El documento analiza los componentes clave de un SPAT y la realidad de estos sistemas en Venezuela.

1. Elaborado por:
Biscardi Norelia CI: 16293615
De´hoy Victor CI:20351783
Durán Kirver CI: 18798594
Morales Vanessa CI: 20017459
López Emmanuel CI: 19591146

2. Un Mundo
sin
Aterramientos!!

6. Ofrece
protección
a:
Permite que
tensiones NO
deseadas se vayan
a tierra
Detecta
fallas

7. Impacto ambiental
nocivo por causa de los
químicos utilizados,
por su agresividad, por
la cantidad o por la
profundidad de
instalación.
En tierras
profundas
usa químicos
muy fuertes
La
durabilidad
depende
del medio
Costos

8. Realidad Venezolana Frente a los Sistemas
Puesta a Tierra
En Venezuela existen diversas empresas o personas capacitadas
en el área.
Regidas por diferentes normas, brindan servicio de asesoria, Instalación de SPAT así como el
mantenimiento del mismo

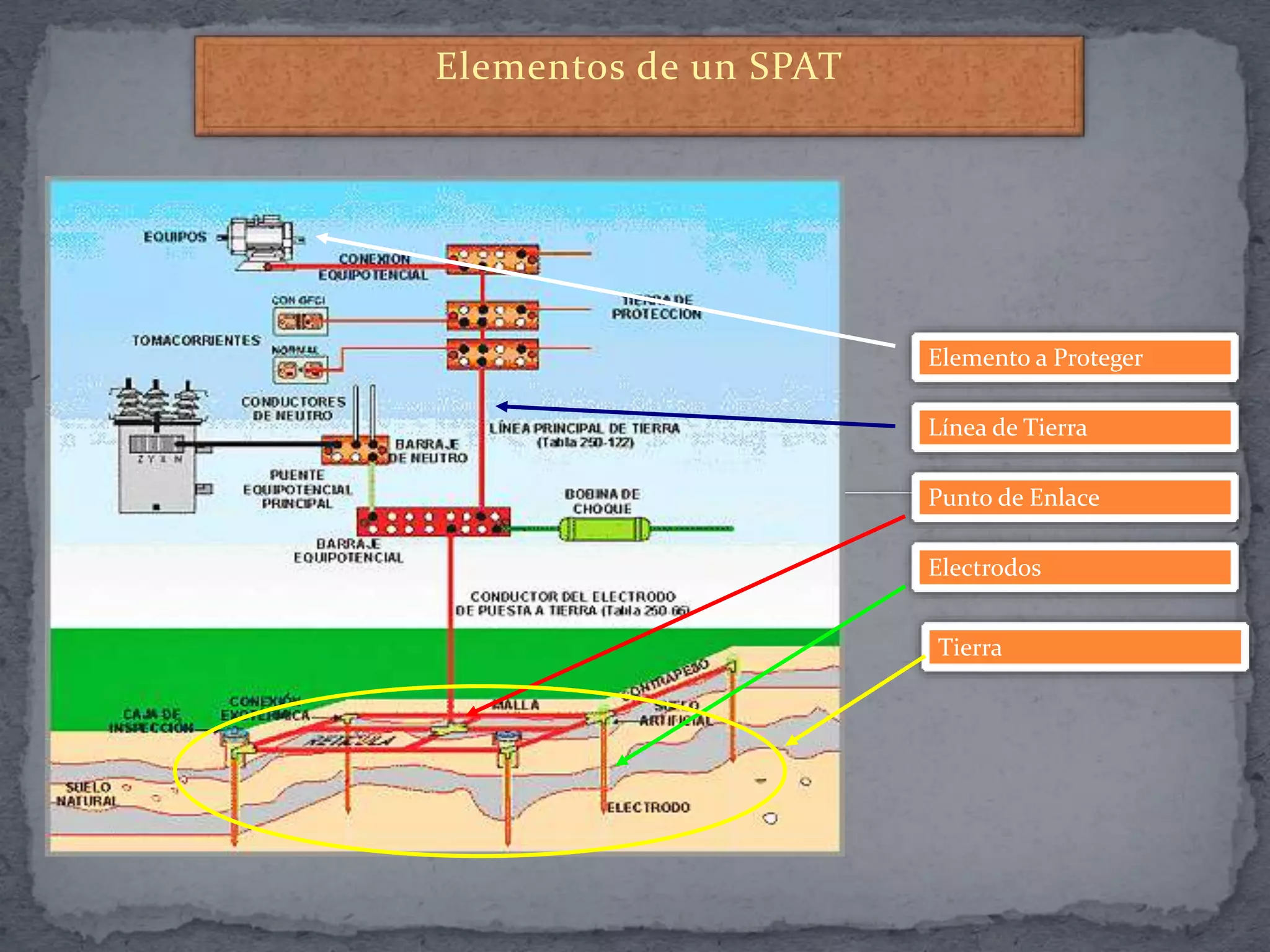

9. Elementos de un SPAT
Elemento a Proteger
Línea de Tierra
Tierra
Punto de Enlace
Electrodos

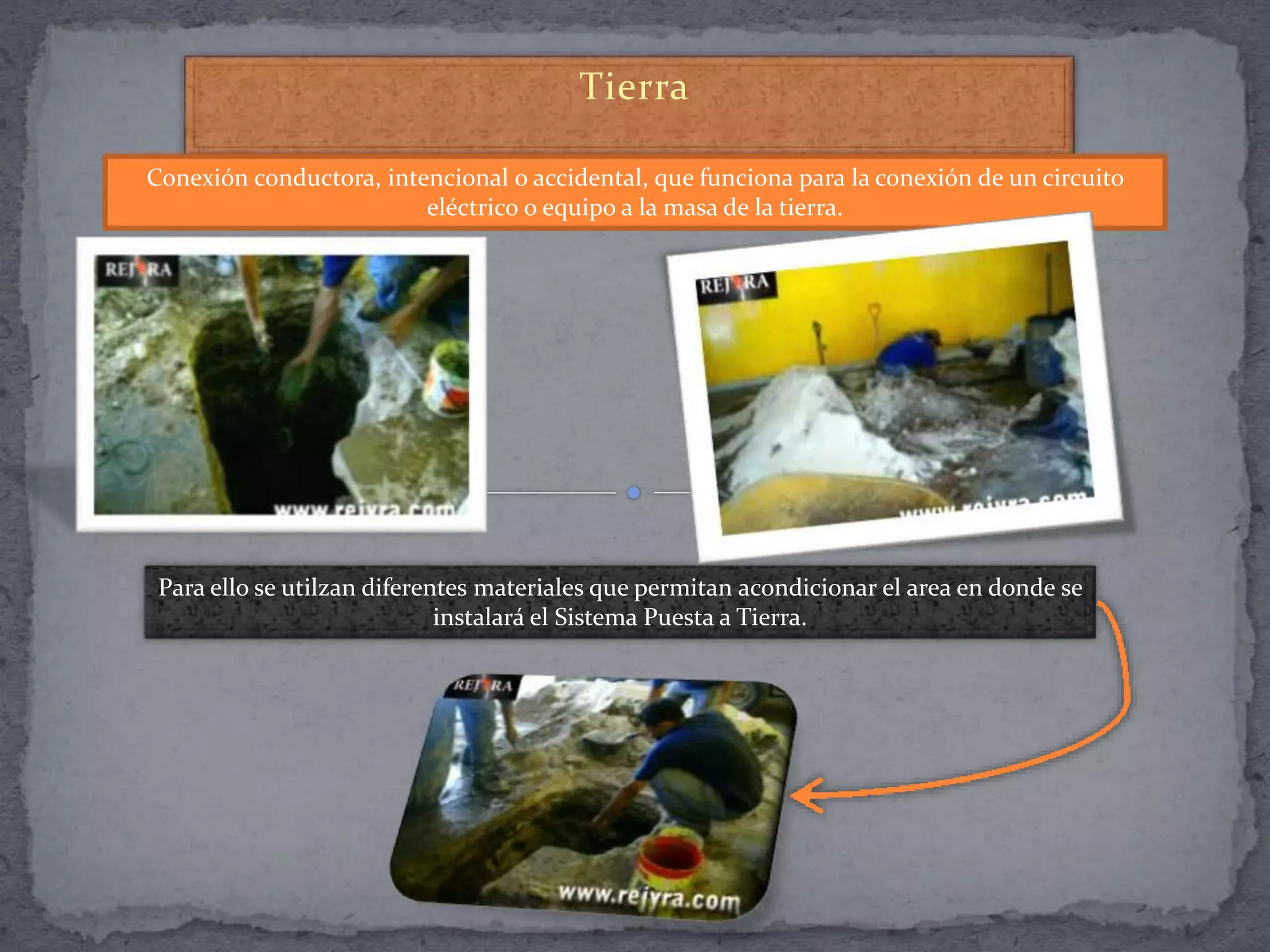

10. Tierra
Conexión conductora, intencional o accidental, que funciona para la conexión de un circuito
eléctrico o equipo a la masa de la tierra.
Para ello se utilzan diferentes materiales que permitan acondicionar el area en donde se
instalará el Sistema Puesta a Tierra.

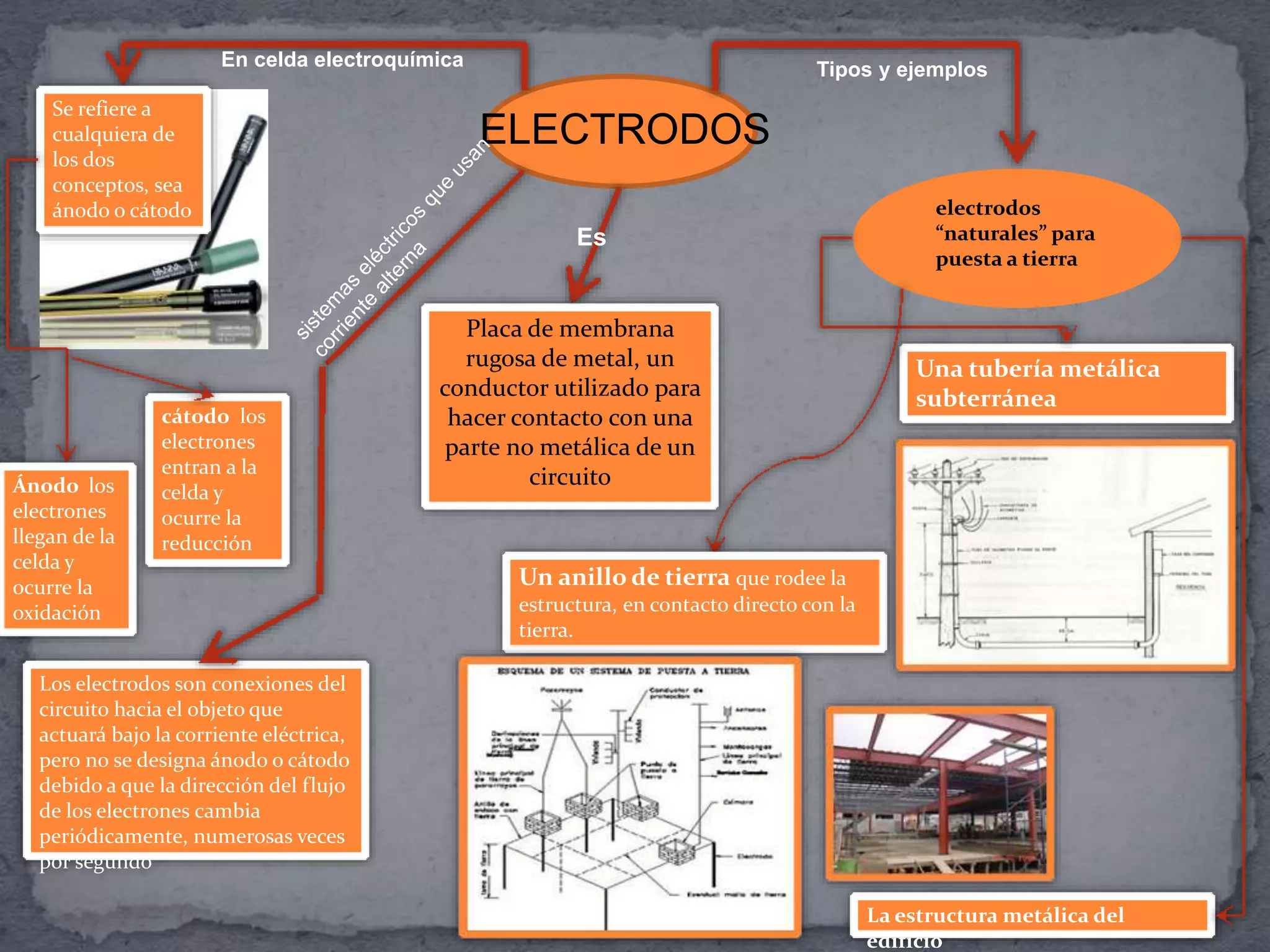

11. ELECTRODOS
Placa de membrana
rugosa de metal, un
conductor utilizado para
hacer contacto con una
parte no metálica de un
circuito
Se refiere a
cualquiera de
los dos
conceptos, sea
ánodo o cátodo
En celda electroquímica
Ánodo los
electrones
llegan de la
celda y
ocurre la
oxidación
cátodo los
electrones
entran a la
celda y
ocurre la
reducción
electrodos
“naturales” para
puesta a tierra
Tipos y ejemplos
Una tubería metálica
subterránea
La estructura metálica del
edificio
Un anillo de tierra que rodee la
estructura, en contacto directo con la
tierra.
Es
Los electrodos son conexiones del
circuito hacia el objeto que
actuará bajo la corriente eléctrica,
pero no se designa ánodo o cátodo
debido a que la dirección del flujo
de los electrones cambia
periódicamente, numerosas veces
por segundo

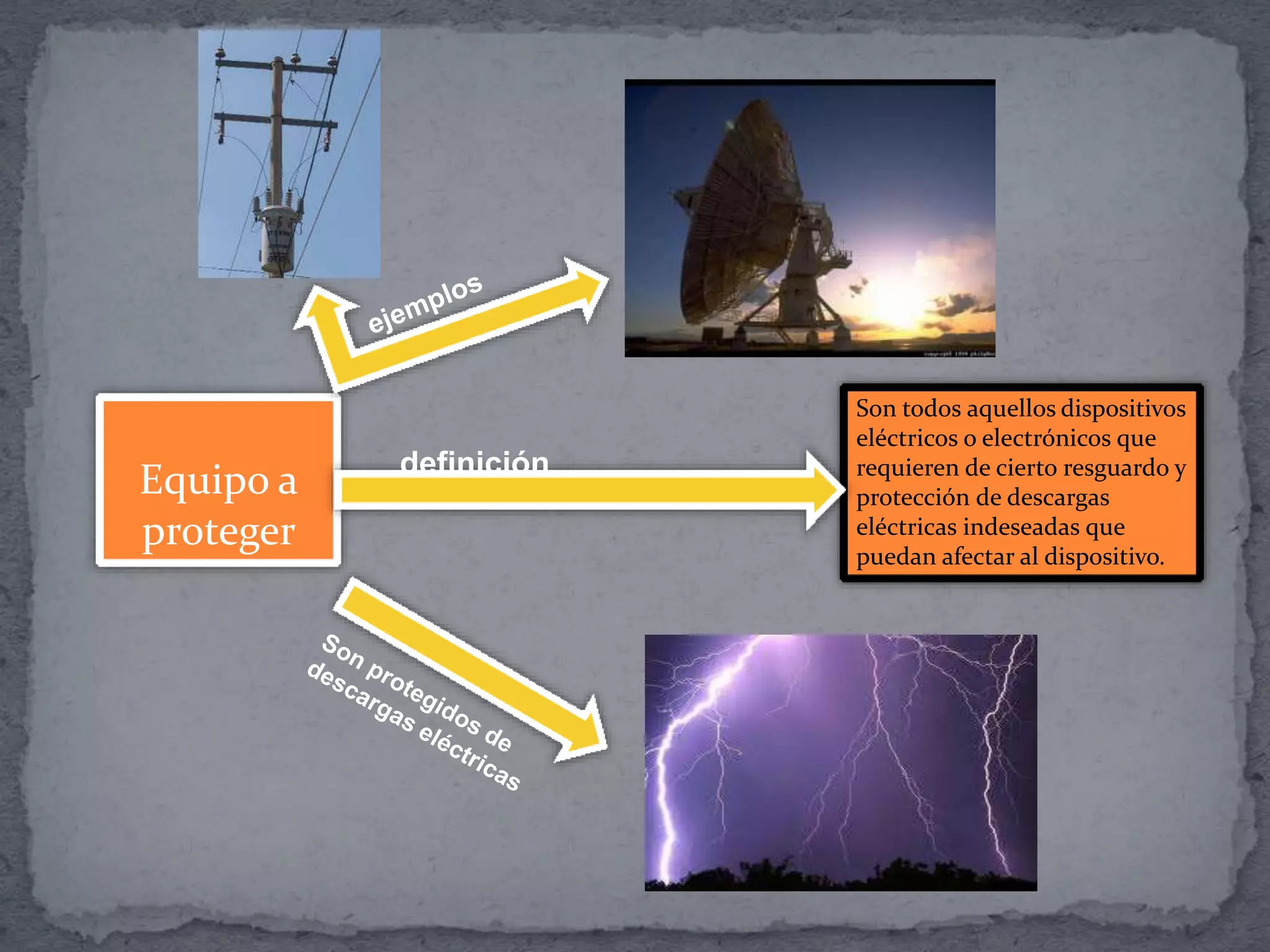

12. Equipo a
proteger
Son todos aquellos dispositivos
eléctricos o electrónicos que
requieren de cierto resguardo y
protección de descargas
eléctricas indeseadas que
puedan afectar al dispositivo.
definición

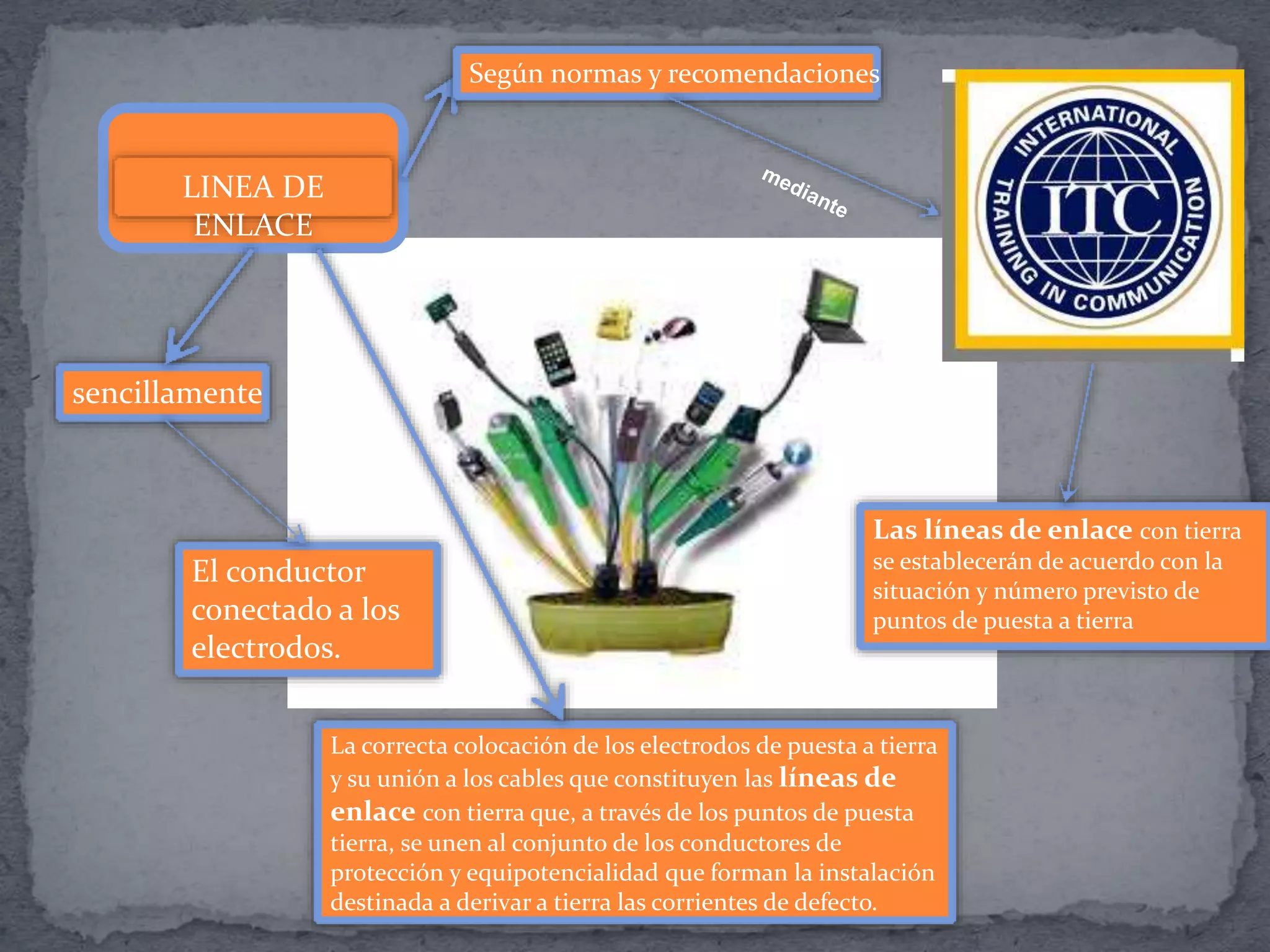

13. LINEA DE
ENLACE
La correcta colocación de los electrodos de puesta a tierra
y su unión a los cables que constituyen las líneas de
enlace con tierra que, a través de los puntos de puesta
tierra, se unen al conjunto de los conductores de
protección y equipotencialidad que forman la instalación
destinada a derivar a tierra las corrientes de defecto.
El conductor
conectado a los
electrodos.
Las líneas de enlace con tierra
se establecerán de acuerdo con la
situación y número previsto de
puntos de puesta a tierra
sencillamente
Según normas y recomendaciones

14. SPAT
Anillo de
enlace

15. EVITAR
PROTECCION CALIDAD
DRENAR

16. http://www.lpi.tel.uva.es/~
nacho/docencia/EMC/traba
jos_02_03/Proteccion_contr
a_descargas_atmosfericas/1
2/12.htm
http://jaimevp.tripod.co
m/Electricidad/protec_p
ersonal_01.HTM
http://www.leonardo-
energy.org/espanol/08/webi
nar-en-espanol-sistemas-
de-puesta-a-tierra
http://es.wikipedia.org/wi
ki/Electrodo
