El documento describe los pasos para configurar un punto de acceso inalámbrico Conceptronic C54APM. En la primera práctica, se establece la seguridad WPA, se cambia el SSID y la contraseña predeterminada. En la segunda práctica, se extrae la dirección MAC desde el comando ipconfig y se guarda en la configuración del punto de acceso junto con un cambio de IP. Finalmente, se comprueba la conexión inalámbrica desde otro ordenador.

1. Configuración del AP
CONCEPTRONIC C54APM

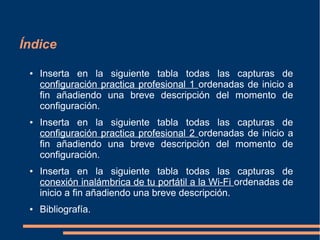

2. Índice
● Inserta en la siguiente tabla todas las capturas de
configuración practica profesional 1 ordenadas de inicio a
fin añadiendo una breve descripción del momento de
configuración.
● Inserta en la siguiente tabla todas las capturas de
configuración practica profesional 2 ordenadas de inicio a
fin añadiendo una breve descripción del momento de
configuración.
● Inserta en la siguiente tabla todas las capturas de
conexión inalámbrica de tu portátil a la Wi-Fi ordenadas de
inicio a fin añadiendo una breve descripción.
● Bibliografía.

3. Configuración práctica profesional 1

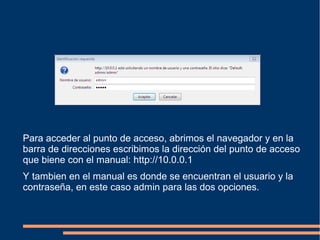

4. Para acceder al punto de acceso, abrimos el navegador y en la
barra de direcciones escribimos la dirección del punto de acceso
que biene con el manual: http://10.0.0.1
Y tambien en el manual es donde se encuentran el usuario y la
contraseña, en este caso admin para las dos opciones.

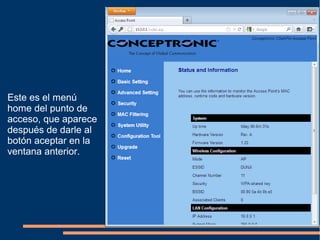

5. Este es el menú
home del punto de
acceso, que aparece
después de darle al
botón aceptar en la
ventana anterior.

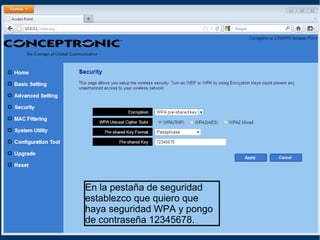

6. En la pestaña de seguridad
establezco que quiero que
haya seguridad WPA y pongo
de contraseña 12345678.

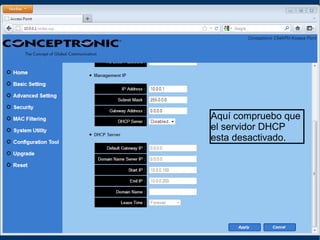

7. Aquí compruebo que
el servidor DHCP
esta desactivado.

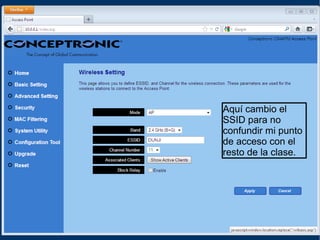

8. Aquí cambio el
SSID para no
confundir mi punto
de acceso con el
resto de la clase.

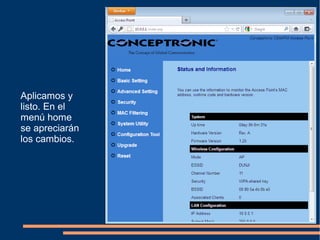

9. Aplicamos y
listo. En el
menú home
se apreciarán
los cambios.

10. Aquí se muestra como nuestro punto de acceso esta visible y con
contraseña.

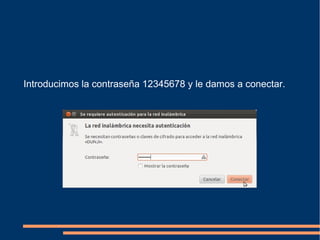

11. Introducimos la contraseña 12345678 y le damos a conectar.

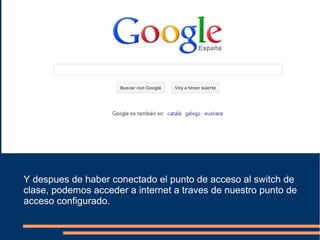

12. Y despues de haber conectado el punto de acceso al switch de
clase, podemos acceder a internet a traves de nuestro punto de
acceso configurado.

13. Configuración práctica profesional 2

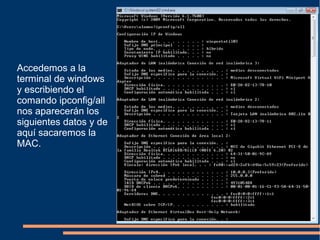

14. Accedemos a la
terminal de windows
y escribiendo el
comando ipconfig/all
nos aparecerán los
siguientes datos y de
aquí sacaremos la
MAC.

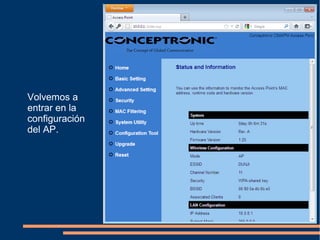

15. Volvemos a
entrar en la
configuración
del AP.

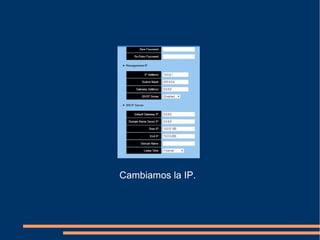

16. Cambiamos la IP.

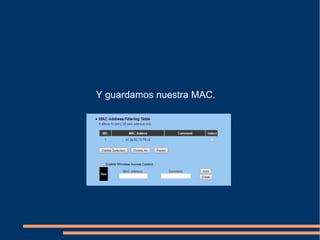

17. Y guardamos nuestra MAC.

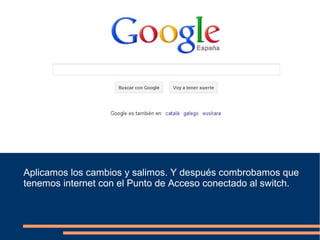

18. Aplicamos los cambios y salimos. Y después combrobamos que
tenemos internet con el Punto de Acceso conectado al switch.

19. Configuración práctica profesional 3

20. Aquí se muestra como nuestro punto de acceso esta visible y con
contraseña.

21. Introducimos la contraseña 12345678 y le damos a conectar.

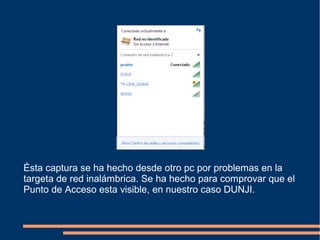

22. Ésta captura se ha hecho desde otro pc por problemas en la
targeta de red inalámbrica. Se ha hecho para comprovar que el
Punto de Acceso esta visible, en nuestro caso DUNJI.

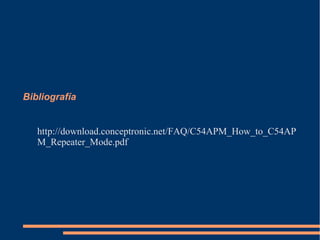

23. Bibliografía
http://download.conceptronic.net/FAQ/C54APM_How_to_C54AP
M_Repeater_Mode.pdf
