1. REPUBLICA BOLIVARIANA DE VENEZUELA
INSTITUTO UNIVERSITARIO POLITECNICO
“SANTIAGO MARIÑO”
EXTENSION MATURIN
CATEDRA: TECNOLOGIA ELECTRICA
FACILITADOR: BACHILLERES:
Mariangela Pollonais Joaquín Piñero CI: 23.535.877
Maturín, 11/08/2014.

2. TRANSFORMADORES DE POTENCIA
Un transformador de potencia es aquel aparato que maneja grandes magnitudes
de voltio amperios VA, los cuales se expresan en KVA [kilo voltio amperios] o en
MVA [mega voltio amperios].
Usualmente se considera un transformador de potencia cuando su capacidad es
de un valor a partir de: 500 KVA, 750 KVA, 1000 KVA, 1250 KVA o 1.25 MVA,
hasta potencias del orden de 500 MVA monofásicos y de 650 MVA trifásicos, 900
MVA. Estos últimos operan en niveles de voltaje de 500kV, 525kV y superiores.
Generalmente estos transformadores están instalados en subestaciones para la
distribución de la energía eléctrica. Efectuando la tarea intermediadora entre las
grandes centrales de generación y los usuarios domiciliarios o industriales; que
consiste en reducir los altos niveles de voltaje [con el cual es transmitida la
energía] a magnitudes de voltaje inferiores, que permiten derivar circuitos a los
usuarios en medias o bajas tensiones.
También se da una aplicación similar, en las grandes centrales de generación,
donde los transformadores de potencia, elevan los niveles de voltaje de la energía
generada a magnitudes de voltaje superiores, con el objeto de transportar la
energía eléctrica en las líneas de transmisión.
Otros transformadores de potencia, realizan una función dedicada o cautiva,
cuando alimentan un solo equipo exclusivamente. Por ejemplo en una industria
pesada, un transformador toma energía a nivel de 34.500 Voltios (34,5 KV) y la
transforma a 4.160 Voltios (4.16 KV), para alimentar un motor especial de 5.000
caballos (HP).
INTERRUPTOR DE POTENCIA
El interruptor de potencia es un dispositivo electromecánico cuya función principal
es la de conectar y desconectar circuitos eléctricos bajo condiciones normales o
de falla. Adicionalmente se debe considerar que los interruptores deben tener
también la capacidad de efectuar recierres, cuando sea una función requerida por
el sistema. Se requiere que cualquier interruptor de potencia, sin tomar en cuenta
su aplicación particular, efectúe cuatro operaciones fundamentales:
Cerrado, debe ser un conductor ideal.
Abierto, debe ser un aislador ideal. Cerrado, debe ser capaz de interrumpir la
corriente a que fue diseñado, rápidamente y en cualquier instante, sin producir
sobre voltajes
peligrosos. Abierto, debe ser capaz de cerrar rápidamente y en cualquier instante,
bajo corrientes de falla, sin soldarse los contactos por la saltas temperaturas.

3. De acuerdo con la secuencia de operación de un interruptor, la operación de
cierre y apertura se realiza por medios mecánicos, que los mantiene unidos bajo
presión, haciendo posible el flujo de la corriente eléctrica de un punto hacia otro.
La interrupción de un circuito eléctrico comprende de dos pasos. El primero
consiste en intercalar un entre hierro con un conductor gaseoso a la trayectoria
metálica original.
El segundo consiste en eliminar la habilidad de conducción de la corriente en
esta sección gaseosa. El principio fundamental de este proceso, es la rápida
conversión de una sección conductora predeterminada del circuito en una sección
que no permita el flujo de la corriente. Esto es posible ya que el conductor
gaseoso, también conocido como plasma del arco, es la única sustancia capaz de
cambiar de un buen conductor (10MHO/CM), a un aislador confiable (10 12
OHM/CM), solamente con variar su temperatura con un factor de diez, (10000 a
1000 o K).
SECCIONADOR DE POTENCIA
El seccionador es un aparato mecánico de conexión que asegura, en posición
abierta, una distancia de seccionamiento que satisface condiciones especificadas.
Un seccionador es capaz de abrir y de cerrar un circuito cuando se establece o
interrumpe una corriente de valor despreciable, o bien no se produce ningún
cambio importante de la tensión entre los bornes de cada uno de los polos del
seccionador.
Es también capaz de conducir corrientes en las condiciones normales del circuito,
y de soportar corrientes por un tiempo especificado en condiciones anormales
como las de cortocircuito.
Se los clasifica por el plano en que se mueven las cuchillas, vertical, horizontal,
por la distancia de seccionamiento, también vertical u horizontal, por el número de
columnas de aisladores que tienen por polo, dos o tres columnas, por la posición
relativa de los polos, diagonal, paralelos, en fila india.
FUSIBLES DE ALTA TENSIÓN
Los fusibles o cortacircuitos, según se ve en la figura
no son más que una sección de hilo más fino que los
conductores normales, colocado en la entrada del
circuito a proteger, para que al aumentar la corriente,
debido a un cortocircuito, sea la parte que más se
caliente, y por tanto la primera en fundirse. Una vez
interrumpida la corriente, el resto del circuito ya no
sufre daño alguno.
Los fusibles de alta tensión y alta capacidad interruptiva, son elementos
limitadores de corriente y protegen a los equipos de los efectos mecánicos y
térmicos de cortocircuito.

4. Los elementos fusibles tienen una serie de perforaciones espaciadas regularmente
a todo lo largo, calibrados de acuerdo a las características de cada fusible, al
circular una corriente de corto circuito se produce la fusión de los elementos en las
áreas perforadas y se establece un arco eléctrico durante la primera parte de la
onda de la corriente. El diseño de los fusibles contempla un sistema de varios
compartimentos o cámaras de arqueo en serie, en las cuales se extingue una
parte del arco eléctrico producido al fundirse los elementos fusibles. El interior del
fusible se llena de arena sílica de granulación y formulación específica para una
adecuada extinción del arco y enfriamiento del fusible.
AISLADORES
Es una pieza o estructura de material aislante que tiene por objeto dar soporte
rígido o flexible a los conductores de la subestación eléctrica y proporcionan el
nivel de aislamiento requerido por el sistema. Deben soportar los diferentes
estreses eléctricos y/o mecánicos a los que será sometida la subestación en
condiciones normales de operación (sobretensiones atmosféricas, vientos,
cortocircuito)
Selección de Aisladores:
La selección adecuada del tipo de aislador depende de los diferentes factores
como son:
-Tipos de arreglo del tendido del conductor o barra
-Nivel de aislamiento
-Esfuerzos mecanismos
-Condiciones ambientales
Tipos de aisladores más usados son:
-Aisladores de espiga
-Aisladores de suspensión
-Aisladores de rígidos
-Aisladores de carrete
TERMINALES DE POTENCIA
Sirven de medio de conexión entre el exterior y las partes internas y activas de
equipos tales como interruptores tipo tanque muerto, transformadores de potencia,
transformadores de corriente y potencial, manteniendo las condiciones de
aislamiento y hermetismo, que esos equipos generalmente requieren.
Son usados en Subestaciones tipo interior como medio de conexión entre el
exterior e interior de las edificaciones.
CONDUCTORES:

5. Las barras son los conductores principales de la corriente dentro de una
subestación. Las barras se construyen de cobre o de aluminio, y se proveen en
muchas configuraciones, incluyendo las rectangulares, entubado redondo,
entubado cuadrado, cables trenzados y barras sólidas circulares. También están
disponibles aisladas o sin aislar, dependiendo de los requerimientos.
Los elementos conductores tienen facilidad para permitir el movimiento de cargas
y sus átomos se caracterizan por tener muchos electrones libres y aceptarlos o
cederlos con facilidad, por lo tanto son materiales que conducen la electricidad.
CONECTORES
Los conectores eléctricos, son dispositivos que permiten establecer un nexo entre
la energía eléctrica proveniente de la fuente de alimentación ó en su forma más
sencilla, unen dos o más conductores con la función primordial de mantener la
continuidad del fluido eléctrico.
Existen diversos tipos de aplicaciones con conectores y condiciones por tener en
cuenta al seleccionar un medio apropiado de conexión eléctrica.
La Mayoría de los conectores de tuberías son mecánicos y están hechos de cobre
o de aleaciones basadas en cobre para asegurar una conexión más duradera a la
terminal de tierra.
DESCARGADORES DE SOBRETENSIÓN O PARARRAYOS
Los pararrayos son un dispositivo eléctrico formado por una serie de elementos
resistivos no lineales y explosores que limitan la amplitud de las sobretensiones
originadas por descargas atmosféricas, operación de interruptores o desbalance
de sistemas.
Las funciones específicas de los pararrayos son:
Reducir las sobretensiones peligrosas a valores que no dañen el aislamiento del
equipo para cumplir con lo anterior se debe seleccionar el aislamiento apropiado.
Operar sin sufrir daño por tenciones en el sistema y corrientes que circulen por
este.
Componentes: está formado por varias piezas de distancia no lineal apiladas en
una columna hueca de porcelana o material polimérico, en uno de los extremos
tiene una placa relevadora de presión que en caso de sobrepresión interna los
gases evitando la ruptura de la porcelana
RESISTENCIA Y REACTORES DE PUESTA A TIERRA.
Son los encargados de limitar las sobretensiones producto de: descargas
atmosféricas, suicheos (maniobras), estática, fallas a tierra, fallas a tierra a través
de arcos, o resonancia del sistema, que podrían causar severos daños a los
equipos e instalaciones

6.  Resistencia de puesta a tierra.
Las Resistencias de Puesta a Tierra se usan en sistemas eléctricos
industriales. Generalmente se conectan entre la tierra y neutro de
transformadores, generadores y transformadores de puesta a tierra. Las
resistencias de puesta a tierra de usan para limitar la corriente máxima de falla a
un valor que no dañe los equipos en los sistemas eléctricos, pero que aún permita
un nivel suficiente de corriente de falla para la operación de los relés de
protección. Aunque es posible limitar corrientes de falla con Resistencias de
puesta a tierra de gran resistencia, la corriente de cortocircuito de fase a tierra
puede ser muy baja. Como resultado, los equipos de protección podrían no sentir
la falla. Por lo tanto, la aplicación más común de las Resistencias de puesta a
tierra de baja resistencia, es limitar la corriente de falla monofásica con
resistencias de bajo valor.
 Reactores de puesta a tierra.
El núcleo de estos reactores es fabricado con acero silicoso de grano
orientado de bajas pérdidas. Estos transformadores pueden ser fabricados en
aceite o secos, con bobinado de cobre o en aluminio, para uso interior o
intemperie y están diseñados con una resistencia mecánica para poder resistir las
elevadas fuerzas de cortocircuito.
Los transformadores de puesta a tierra, también llamados reactores de puesta a
tierra, tienen como función permitir crear un neutro en sistemas trifásicos de tres
hilos. Normalmente este neutro se conecta sólidamente a tierra, o a través de un
resistor, y se equipa con un transformador de corriente que permite detectar fallas
a tierra “aguas abajo” del transformador.
La corriente permanente en los transformadores de puesta a tierra es
pequeña, ya que se utilizan en sistemas trifásicos de tres líneas sin cargas entre
fase y neutro. Por lo tanto la corriente nominal del equipo es prácticamente la
corriente de vacío del transformador equivalente.
Tipos de Puesta a Tierra del Neutro
Neutro aislado, Sólidamente puesto a tierra, a través de resistencia, a través de
reactancia, a través de transformador y a través de neutralizador de fallas a tierra
(bobina Petersen).
MALLA Y SISTEMA DE PUESTA A TIERRA.
Es el conjunto de elementos conductores que están en contacto directo con el
suelo y que proveen caminos de baja impedancia para el retorno de la corriente de
falla proporcionando seguridad a cualquier ser viviente que pudiera estar dentro de
la subestación en ese momento y a los equipos electrónicos.
Malla: Es un reticulado formado por la unión de conductores horizontales,
normalmente según direcciones perpendiculares y uniformemente espaciados,
incluyendo eventualmente conductores verticales (barras). Se utiliza

7. especialmente cuando el objetivo principal de la puesta a tierra es mantener un
control de potenciales en la superficie del terreno, con un bajo valor de resistencia.
TRANSFORMADOR DE CORRIENTE.
Un transformador de corriente utiliza el campo magnético de una corriente alterna
a través de un circuito para inducir una corriente proporcional en un segundo
circuito. Las funciones principales de un transformador de corriente son: medir la
corriente, aumentarla o disminuirla (a menudo, esto último) y transmitir corriente a
los controladores del sistema protector.
TRANSFORMADOR DE POTENCIAL.
Es el transformador diseñado para suministrar la tensión adecuada a los
instrumentos de medición como los voltímetros, frecuencímetros, wattmetros,
watthorímetros, etc., así como a los aparatos de protección como los relevadores;
en el cual la tensión secundaria es proporcional a la tensión primaria y defesada
respecto a ella un ángulo cercano a cero.
RELÉS DE PROTECCIÓN.
Los relés son dispositivos digitales compactos que son conectados a través de los
sistemas de potencia para detectar condiciones intolerables o no deseadas dentro
de un área asignada.
La función principal de los relés de protección son las siguientes a mencionar:
 Rápida remoción del servicio cuando algún elemento (línea, transformador)
del sistema sufre un corto circuito.
 Dar la orden para desconectar un circuito cuando se presenta una operación
anormal (frecuencia, sobre voltaje a frecuencia industrial, sobre corrientes).
 Las protecciones del sistema trabajan en asocio con interruptores los cuales
desconectan el equipo luego de recibir la orden del relé.
BATERÍAS Y CARGADORES.
Independizar de la red a todos los circuitos de control, protección, señalización, de
la Subestación, a fin de garantizar la operación de los mismos, al ocurrir una
eventualidad que afecte el suministro normal de dicha red a través de baterías y
cargadores.
La batería eléctrica, es una fuente independiente de energía formada por un
número determinado de celdas conectadas en serie para obtener la tensión
requerida puede ser de plomo-acido o de níquel-cadmio.
Los cargadores/rectificadores son dispositivo de estado sólido conectado a la
red de C.A que se utiliza para cargar y mantener en flotación el banco de batería.
EQUIPOS UPS.

8. Dispositivo de estado sólido conectado a un banco de baterías que suministra
energía eléctrica en C.A tras un corte de energía. (un interruptible power system).
Tienen como objetivo proveer un suministro ininterrumpido de energía eléctrica,
para cargas de baja tensión y control que así lo requieran, debido al impacto que
ocasionaría una salida de servicio inesperada de la misma.
Un UPS no sólo está diseñado para manejar las interrupciones de corriente.
Su papel también es estabilizar la energía eléctrica y remover la interferencia.
GENERADOR DE EMERGENCIA.
Es todo aparato capaz de mantener una diferencia de potencial eléctrico entre dos
de sus puntos, llamados polos, terminales o bornes. Su función es la de proveer
suministro eléctrico a equipos que se requieren mantener en servicio durante una
parada imprevista de una planta o proceso, por falla del suministro eléctrico
normal
Los generadores eléctricos son máquinas destinadas a transformar la energía
mecánica en eléctrica. Esta transformación se consigue por la acción de un campo
magnético sobre los conductores eléctricos dispuestos sobre una armadura
(denominada también estator). Si mecánicamente se produce un movimiento
relativo entre los conductores y el campo, se generara una fuerza electromotriz
(F.E.M.).
Un autotransformador es una máquina eléctrica, de construcción y
características similares a las de untransformador, pero que a diferencia de éste,
sólo posee un único devanado alrededor de un núcleo ferromagnético. Dicho
devanado debe tener al menos tres puntos de conexión eléctrica; la fuente
de tensión y la carga se conectan a dos de las tomas, mientras que una toma (la
del extremo del devanado) es una conexión común a ambos circuitos
eléctricos (fuente y carga). Cada toma corresponde a una tensión diferente de la
fuente (o de la carga, dependiendo del caso).
En un autotransformador, la porción común (llamada por ello "devanado común")
del devanado único actúa como parte tanto del devanado "primario" como del
"secundario". La porción restante del devanado recibe el nombre de
"devanado serie" y es la que proporciona la diferencia de tensión entre ambos
circuitos, mediante la adición en serie (de allí su nombre) con la tensión del
devanado común.
La transferencia de potencia entre dos circuitos conectados a
un autotransformador ocurre a través de dos fenómenos: el acoplamiento
magnético (como en un transformador común) y la conexión galvánica (a través de
la toma común) entre los dos circuitos. Por esta razón, un autotransformador
resulta en un aparato más compacto (y a menudo más económico) que un
transformador de la misma potencia y tensiones nominales. De igual manera, un
transformador incrementa su capacidad de transferir potencia al ser conectado
como autotransformador.

9. DISYUNTORES
Un disyuntor de circuito es un interruptor eléctrico operado automáticamente y
diseñado para proteger un circuito eléctrico de los daños causados por sobrecarga
o un cortocircuito. Su función básica es la detección de una condición de fallo e
interrumpir el flujo de corriente. A diferencia de un fusible, que opera una vez y
luego debe ser sustituido, un interruptor se puede reiniciar para reanudar el
funcionamiento normal.
Caída de tensión en el arco
El arco eléctrico cuando se abre un circuito eléctrico, entre los dos electrodos que
se separan aparece un arco eléctrico que mantiene la continuidad del circuito y
permite que siga circulando una corriente (inercia debida a la presencia de las
componentes sélficas).
Este arco está constituido por electrones y gas ionizado a temperaturas muy altas
(2500 ºC a 10000 ºC); el arco es un conductor gaseoso. Al contrario de lo que
sucede en los conductores metálicos ordinarios, la caída de tensión ∆v a través
del arco disminuye cuando aumenta la corriente i , porque el arco, más caliente y
más ionizado, ofrece una resistencia R menor al paso de la corriente: ∆v = Ri
disminuye con i porque la influencia de R(i) decreciente es más importante que el
crecimiento con i.
Clasificación de los disyuntores
Muchas clasificaciones diferentes de los interruptores automáticos se pueden
realizar, en función de sus características, tales como la clase de tensión, tipo de
construcción, el tipo de interrupción, y las características estructurales.
Interruptores de baja tensión:
Tipos de baja tensión son comunes en aplicaciones domésticas, comerciales e
industriales, e incluyen:
 No corriente normalmente más de 100 A. Las características del viaje no
ajustable MCB-nominal. Operación térmica o termo-magnético. Breakers
ilustrados anteriormente pertenecen a esta categoría.
Hay tres tipos principales de MCB de: 1 - Tipo B - viajes entre 3 y 5 veces la
corriente de carga completa, 2 - Tipo C - Los viajes pendientes entre 5 y 10 veces
a plena carga, 3 - Tipo D - viajes entre 10 y 20 veces su corriente de carga, en el
Reino Unido deberá ser seleccionado de todo el MCB, de conformidad con la
norma BS 7671.

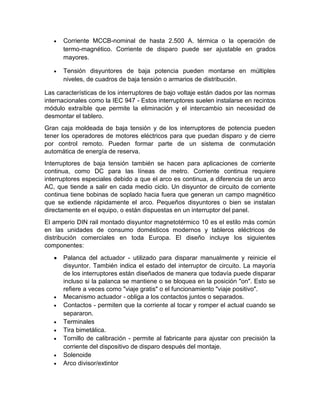

10.  Corriente MCCB-nominal de hasta 2.500 A. térmica o la operación de
termo-magnético. Corriente de disparo puede ser ajustable en grados
mayores.
 Tensión disyuntores de baja potencia pueden montarse en múltiples
niveles, de cuadros de baja tensión o armarios de distribución.
Las características de los interruptores de bajo voltaje están dados por las normas
internacionales como la IEC 947 - Estos interruptores suelen instalarse en recintos
módulo extraíble que permite la eliminación y el intercambio sin necesidad de
desmontar el tablero.
Gran caja moldeada de baja tensión y de los interruptores de potencia pueden
tener los operadores de motores eléctricos para que puedan disparo y de cierre
por control remoto. Pueden formar parte de un sistema de conmutación
automática de energía de reserva.
Interruptores de baja tensión también se hacen para aplicaciones de corriente
continua, como DC para las líneas de metro. Corriente continua requiere
interruptores especiales debido a que el arco es continua, a diferencia de un arco
AC, que tiende a salir en cada medio ciclo. Un disyuntor de circuito de corriente
continua tiene bobinas de soplado hacia fuera que generan un campo magnético
que se extiende rápidamente el arco. Pequeños disyuntores o bien se instalan
directamente en el equipo, o están dispuestas en un interruptor del panel.
El amperio DIN rail montado disyuntor magnetotérmico 10 es el estilo más común
en las unidades de consumo domésticos modernos y tableros eléctricos de
distribución comerciales en toda Europa. El diseño incluye los siguientes
componentes:
 Palanca del actuador - utilizado para disparar manualmente y reinicie el
disyuntor. También indica el estado del interruptor de circuito. La mayoría
de los interruptores están diseñados de manera que todavía puede disparar
incluso si la palanca se mantiene o se bloquea en la posición "on". Esto se
refiere a veces como "viaje gratis" o el funcionamiento "viaje positivo".
 Mecanismo actuador - obliga a los contactos juntos o separados.
 Contactos - permiten que la corriente al tocar y romper el actual cuando se
separaron.
 Terminales
 Tira bimetálica.
 Tornillo de calibración - permite al fabricante para ajustar con precisión la
corriente del dispositivo de disparo después del montaje.
 Solenoide
 Arco divisor/extintor

11. Disyuntores magnéticos:
Interruptores de circuito magnético utilizan un solenoide cuya fuerza de tracción
aumenta con la corriente. Algunos diseños utilizan fuerzas electromagnéticas,
además de los de electroválvula. Los contactos del interruptor de circuito se
mantienen cerrados por un pestillo. A medida que la corriente en el solenoide
aumenta más allá de la capacidad nominal del disyuntor, la atracción del solenoide
libera el pestillo, que permite a los contactos abiertos por la acción del resorte.
Algunos interruptores magnéticos incorporan una función de retardo hidráulico
usando un fluido viscoso. Un resorte retiene el núcleo hasta que la corriente
excede la capacidad del interruptor. Durante una sobrecarga, la velocidad del
movimiento de solenoide está restringido por el fluido. La demora permite breves
picos de corriente más allá de lo normal en ejecución actual para el arranque del
motor, de energizar el equipo, etc corrientes de cortocircuito proporcionan
suficiente fuerza magnética para liberar el seguro independientemente de la
posición central evitando así la función de retardo. Temperatura ambiente afecta el
tiempo de retardo, pero no afecta a la capacidad de corriente de un interruptor
magnético
Disyuntores magnetotérmicos:
Disyuntores magnéticos térmicos, que son el tipo que se encuentra en la mayoría
de los cuadros de distribución, incorporan ambas técnicas con el electroimán de
responder instantáneamente a grandes aumentos repentinos de la corriente y la
tira bimetálica responder a las condiciones de sobrecorriente menos extremas,
pero a más largo plazo. La parte térmica del interruptor de circuito proporciona una
característica de "tiempo inverso" respuesta, la cual proporciona una respuesta
más rápido o más lento para mayor o menor sobre las corrientes,
respectivamente.
Interruptores de disparo más comunes:
Cuando el suministro de un circuito de derivación con más de un conductor bajo
tensión, cada conductor activo debe estar protegido por un polo del interruptor.
Para asegurarse de que todos los conductores activos se interrumpen cuando los
disparos trifásicos, se debe utilizar un "viaje común" del interruptor. Estos pueden
contener o bien dos o tres mecanismos de disparo en un caso, o para pequeños
interruptores, puede atar el exterior de los polos entre sí mediante el mango
operativo. Dos polos interruptores dispara comunes son comunes en la de
120/240 voltios sistemas donde las cargas de 240 voltios abarcan los dos cables
con corriente. Tres polos interruptores de viaje comunes se utilizan típicamente
para suministrar energía eléctrica trifásica para motores grandes o más cuadros
de distribución.
Dos y cuatro interruptores de polo se utilizan cuando hay una necesidad de
desconectar de múltiples fases de CA-o para desconectar el cable neutro para

12. asegurar que no pasa corriente por el cable neutro de otras cargas conectadas a
la misma red cuando los trabajadores pueden tocar los cables durante el
mantenimiento. Interruptores separados no deben ser utilizados para fase y
neutro, ya que si el neutro está desconectado mientras el conductor activo
permanece conectado, se plantea una situación peligrosa: el circuito aparece
desactivado, pero los cables siguen siendo vivo y RCDs no viaje si alguien toca el
cable de alta tensión. Esto es por qué sólo interruptores dispara comunes se
deben utilizar cuando se necesita el cambio neutro
Interruptores de circuito de media tensión:
Interruptores de media tensión nominal entre 1 y 72 kV se pueden ensamblar en
metal-en closed alineaciones a paramenta para uso en interiores, o pueden ser
componentes instalados al aire libre en una subestación. Interruptores de circuito
al aire sustituyen unidades llenos de aceite para aplicaciones en interiores, pero
ahora ellos mismos siendo reemplazados por interruptores de vacío. Al igual que
los interruptores de alta tensión se describen a continuación, estos también son
operados por los relés de protección de detección de corriente operados a través
de transformadores de corriente. Las características de los interruptores de media
tensión están dadas por las normas internacionales como la IEC 62271 -
disyuntores de media tensión casi siempre utilizan sensores de corriente
separadas y relés de protección, en lugar de depender de una función de sensores
de sobrecorriente térmicos o magnéticos.
Interruptores de media tensión se pueden clasificar según el medio utilizado
para extinguir el arco:
 Interruptores de vacío, con circuitos de corriente de hasta 3000 A, estos
interruptores interrumpen la corriente mediante la creación y la extinción del
arco en un recipiente vacío nominal. Estos se aplican generalmente para
tensiones de hasta aproximadamente 35.000 V, que corresponde más o
menos a la gama de media tensión de los sistemas de energía.
Interruptores de vacío tienden a tener mayores expectativas de vida entre
reforma que hacen los interruptores de aire.
 Corriente de hasta 10.000 A. Las características del viaje Aire disyuntores
con clasificación a menudo son totalmente ajustables incluyendo umbrales
de disparo configurables y retrasos. Por lo general, controlada
electrónicamente, aunque algunos modelos son controlados por
microprocesador a través de una unidad de control electrónico integral. A
menudo se utiliza para la distribución de energía principal en la gran planta
industrial, donde las olas están dispuestos en cajas de extracción hacia
fuera para facilitar el mantenimiento.

13.  Interruptores de SF6 extingue el arco en una cámara llena de gas
hexafluoruro de azufre.
Interruptores de circuito de media tensión pueden estar conectados en el circuito
por conexiones atornilladas a barras colectoras o alambres, especialmente en
subestaciones al aire libre. Interruptores de media tensión de conmutación
alineaciones son a menudo construidos con módulo extraíble, lo que permite la
eliminación del interruptor sin conectores de potencia perturbadoras, mediante un
mecanismo accionado por motor o manivela para separar el interruptor de su
recinto.
Interruptores de alta tensión:
Redes de transmisión de energía eléctrica están protegidos y controlados por
interruptores de alta tensión. La definición de alta tensión varía, pero en el trabajo
de transmisión de potencia por lo general se cree que es de 72,5 kV o superior, de
acuerdo con una definición reciente de la Comisión Electrotécnica Internacional.
Interruptores de alta tensión son casi siempre por solenoide, con relés de
protección de detección de corriente operados a través de transformadores de
corriente. En las subestaciones del sistema de relé de protección puede ser, la
protección de equipos y autobuses compleja de distintos tipos de sobrecarga o de
tierra/falla a tierra.
Interruptores de alta tensión se pueden clasificar por el medio utilizado para
extinguir el arco:
 Aceite a granel
 Mínima de aceite
 Chorro de aire
 Vacío
 SF6
Algunos de los fabricantes son ABB, GE, Tavrida Electric, Alstom, Mitsubishi
Electric, Pennsylvania Breaker, Siemens, Toshiba, Koncar HVS, BHEL, CGL,
Square D, Becker/SMC.
Debido a las preocupaciones ambientales y de costo más aislante derrames de
petróleo, la mayoría de los nuevos interruptores utilizan gas SF6 para apagar el
arco.
Los interruptores se pueden clasificar como de tanque vivo, donde el recinto que
contiene el mecanismo de rotura es al potencial de la línea, o tanque muerto con
el recinto al potencial de tierra. Alta tensión disyuntores de CA están disponibles

14. rutinariamente con puntuaciones de hasta 765 kV. Interruptores 1200KV fueron
lanzados por Siemens en noviembre de 2011, seguido de ABB en abril del año
siguiente.
Interruptores de circuito de alta tensión utilizados en sistemas de transmisión
pueden estar dispuestos para permitir que un solo polo de una línea trifásica de
viaje, en lugar de tropezar los tres polos; para algunas clases de fallos que esto
mejora la estabilidad y disponibilidad del sistema.
Hexafluoruro de azufre de alto voltaje disyuntores
Un disyuntor hexafluoruro de azufre utiliza contactos rodeadas de gas
hexafluoruro de azufre para apagar el arco. Se utilizan con mayor frecuencia para
tensiones de nivel de transmisión y se pueden incorporar en conmutador aislado
con gas compacta. En climas fríos, la calefacción adicional o reducción de
potencia de los interruptores pueden ser necesarios debido a la licuefacción del
gas SF6.
Desconexión de disyuntor
El interruptor de desconexión se introdujo en 2000 y es un interruptor de circuito
de alta tensión siguiendo el modelo del SF6 del interruptor. Se presenta una
solución técnica en donde la función de desconexión está integrado en la cámara
de fragmentación, eliminando la necesidad de seccionadores separadas. Esto
aumenta la disponibilidad, ya que los contactos principales del seccionador al aire
necesitan mantenimiento cada 2-6 años, mientras que los interruptores modernos
tienen intervalos de mantenimiento de 15 años. La implementación de una
solución de DCB también reduce los requisitos de espacio dentro de la
subestación, así como la fiabilidad, debido a la falta de seccionadores separadas.
Otros interruptores
Los siguientes tipos se describen en artículos separados.
 Interruptores automáticos para protección contra fallas a tierra demasiado
pequeñas para disparar un dispositivo de sobre corriente:
o Dispositivo de corriente residual - detecta el desequilibrio actual, pero
no proporciona protección contra sobrecorriente.
o Interruptor de corriente residual con protección contra sobrecorriente
- combina las funciones de un disyuntor diferencial y un MCB en un
solo paquete. En los Estados Unidos y Canadá, los dispositivos que
combinan la detección de falla a tierra y protección contra
sobrecorriente montaje en panel se llaman de un interruptor
diferencial, un dispositivo de salida de pared o por separado cerrado

15. dispositivo de conexión que proporciona detección de falla a tierra y
la interrupción sólo se llama interruptor de circuito de falla a tierra.
o Circuito de fuga a tierra del interruptor-Este detecta corriente a tierra
directamente en lugar de la detección de desequilibrio. Ya no se ven
en las nuevas instalaciones, por diversas razones.
 Reenganchador-Un tipo de interruptor que se cierra automáticamente
después de un retraso. Estos se utilizan en los sistemas de distribución de
alta tensión, para evitar problemas de corta duración de causar
interrupciones sostenidas.
 Polyswitch-Un pequeño dispositivo comúnmente descrito como un fusible
se reposiciona automáticamente en lugar de un interruptor de circuito.
¿Qué son seccionadores?
Se los conoce también con el nombre de separadores o desconectadores. Son
dispositivos que sirven para conectar y desconectar diversas partes de una
instalación eléctrica, para efectuar maniobras de operación o bien de
mantenimiento.
La misión de estos aparatos es la de aislar tramos de circuitos de una forma
visible.
Los circuitos que debe interrumpir deben hallarse libres de corriente, o dicho de
otra forma, el seccionador debe maniobrar en vacío. No obstante, debe ser capaz
de soportar corrientes nominales, sobreintensidades y corrientes de cortocircuito
durante un tiempo especificado.
Así, este aparato va a asegurar que los tramos de circuito aislados se hallen libres
de tensión para que se puedan tocar sin peligro por parte de los operarios.
Seccionadores monopolares
Este tipo de cuchillas se encuentran sostenidas mecánicamente y pueden
operarse ya sea automática o manualmente se utilizan para aislar ó seccionar
circuitos y equipos en sistemas de distribución en tensiones nominales de 13.2,
11.4 y 34.5 Kv. Son de operación manual con pértiga, sin carga para montaje
vertical y horizontal-invertido.

17. Seccionadores tripolares
Este tipo de cuchillas se encuentran sostenidas mecánicamente y pueden
operarse ya sea automática o manualmente se utilizan para aislar ó seccionar
circuitos y equipos en sistemas trifasicos línea.
Pruebas que se le realizan a los seccionadores
• Pruebas dieléctricas.
• medida de la tensión del radio interferencia.
• medida de la resistencia de los circuitos.
• prueba de incremento de temperatura.
• prueba de so portabilidad a la corriente de corta duración (valor eficaz y
pico).
• verificación del grado de protección.
• prueba de estanqueidad.
• pruebas de compatibilidad electromagnética, emc.
• prueba de desempeño de los seccionadores de puesta a tierra, en el cierre
de las corrientes de corto circuito.
• pruebas de desempeño mecánico.
• prueba para verificar la operación del dispositivo indicador del posición.

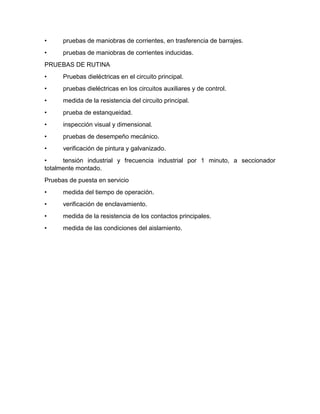

18. • pruebas de maniobras de corrientes, en trasferencia de barrajes.
• pruebas de maniobras de corrientes inducidas.
PRUEBAS DE RUTINA
• Pruebas dieléctricas en el circuito principal.
• pruebas dieléctricas en los circuitos auxiliares y de control.
• medida de la resistencia del circuito principal.
• prueba de estanqueidad.
• inspección visual y dimensional.
• pruebas de desempeño mecánico.
• verificación de pintura y galvanizado.
• tensión industrial y frecuencia industrial por 1 minuto, a seccionador
totalmente montado.
Pruebas de puesta en servicio
• medida del tiempo de operación.
• verificación de enclavamiento.
• medida de la resistencia de los contactos principales.
• medida de las condiciones del aislamiento.
