Esta presentación tiene como finalidad dar a conocer los elementos fundamentales de una subestación eléctrica y las ventadas que tiene el mando a distancia de una subestación eléctrica.

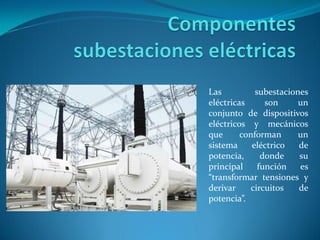

1. Las subestaciones
eléctricas son un
conjunto de dispositivos
eléctricos y mecánicos
que conforman un
sistema eléctrico de
potencia, donde su
principal función es
“transformar tensiones y
derivar circuitos de
potencia”.

2. ELEVADORAS
En este tipo de Subestaciones se modifican los parámetros principales en la
generación de la energía eléctrica por medio de los transformadores de potencia,
elevando el voltaje y reduciendo la corriente para que la potencia pueda ser
transportada a grandes distancias con el mínimo de pérdidas. Son las
subestaciones que generalmente se encuentran en las Centrales Eléctricas.
REDUCTORAS
En este tipo de Subestaciones se modifican los parámetros de la transmisión de la
energía eléctrica por medio de transformadores de potencia, reduciendo el voltaje
y aumentando la corriente para que la potencia pueda ser distribuida a distancias
medias a través de líneas de transmisión, subtransmisión y circuitos de
distribución, los cuales operan a bajos voltajes para su comercialización.
DE MANIOBRA
En este tipo de Subestaciones no se modifican los parámetros en la transmisión de
la energía eléctrica, únicamente son nodos de entrada y salida sin elementos de
transformación y son utilizadas como interconexión de líneas, derivaciones,
conexión y desconexión de compensación reactiva y capacitiva, entre otras.

3. TIPO INTEMPERIE
Son las construidas para operar expuestas a las condiciones atmosféricas (lluvia,
nieve, viento y contaminación ambiental) y ocupan grandes extensiones de
terreno.

4. TIPO INTERIOR
Son Subestaciones que se encuentran con protección de obra civil, similares en su
forma a las de tipo intemperie, con el fin de protegerlas de los fenómenos
ambientales como son: la contaminación salina, industrial y agrícola, así como de
los vientos fuertes y descargas atmosféricas. También existen, las Subestaciones
compactas blindadas aisladas con gas Hexafloruro de Azufre (SF6), las cuales
proporcionan grandes ventajas, ya que además de poder ser diseñadas para operar
a la intemperie, estas pueden estar protegidas del medio ambiente con cierta
infraestructura civil, reduciendo los costos de mantenimiento.

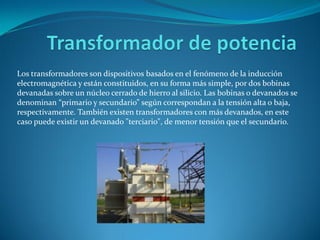

5. Los transformadores son dispositivos basados en el fenómeno de la inducción
electromagnética y están constituidos, en su forma más simple, por dos bobinas
devanadas sobre un núcleo cerrado de hierro al silicio. Las bobinas o devanados se
denominan “primario y secundario” según correspondan a la tensión alta o baja,
respectivamente. También existen transformadores con más devanados, en este
caso puede existir un devanado "terciario", de menor tensión que el secundario.

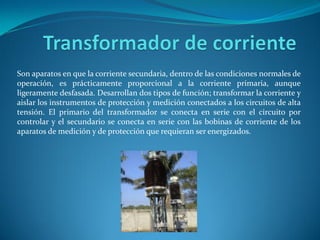

6. Son aparatos en que la corriente secundaria, dentro de las condiciones normales de
operación, es prácticamente proporcional a la corriente primaria, aunque
ligeramente desfasada. Desarrollan dos tipos de función; transformar la corriente y
aislar los instrumentos de protección y medición conectados a los circuitos de alta
tensión. El primario del transformador se conecta en serie con el circuito por
controlar y el secundario se conecta en serie con las bobinas de corriente de los
aparatos de medición y de protección que requieran ser energizados.

7. Son unos dispositivos eléctricos formados por dos láminas conductoras, separadas
por una lámina dieléctrica y que al aplicar una diferencia de tensión almacenan
carga eléctrica

8. Son unos dispositivos eléctricos formados por una serie de elementos resistivos no
lineales y explosores que limitan la amplitud de las sobretensiones originadas por
descargas atmosféricas, operación de interruptores o desbalanceo de sistemas.

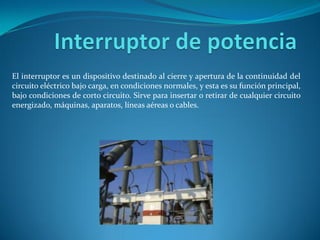

9. El interruptor es un dispositivo destinado al cierre y apertura de la continuidad del
circuito eléctrico bajo carga, en condiciones normales, y esta es su función principal,
bajo condiciones de corto circuito. Sirve para insertar o retirar de cualquier circuito
energizado, máquinas, aparatos, líneas aéreas o cables.

10. Son dispositivos que sirven para conectar y desconectar diversas partes de una
instalación eléctrica, para efectuar maniobras de operación o bien para darles
mantenimiento. Las cuchillas pueden abrir circuitos bajo la tensión nominal pero
nunca cuando está fluyendo corriente a través de ellas, antes de abrir un juego de
cuchillas siempre deberá abrirse primero el interruptor correspondiente.

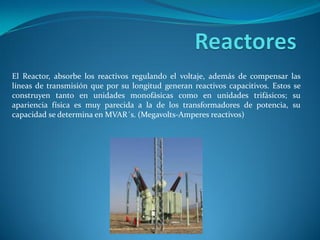

11. El Reactor, absorbe los reactivos regulando el voltaje, además de compensar las
líneas de transmisión que por su longitud generan reactivos capacitivos. Estos se
construyen tanto en unidades monofásicas como en unidades trifásicos; su
apariencia física es muy parecida a la de los transformadores de potencia, su
capacidad se determina en MVAR´s. (Megavolts-Amperes reactivos)

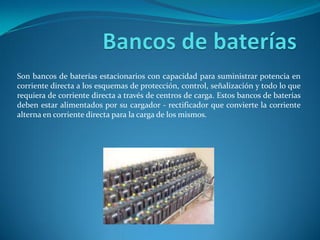

12. Son bancos de baterías estacionarios con capacidad para suministrar potencia en
corriente directa a los esquemas de protección, control, señalización y todo lo que
requiera de corriente directa a través de centros de carga. Estos bancos de baterías
deben estar alimentados por su cargador - rectificador que convierte la corriente
alterna en corriente directa para la carga de los mismos.

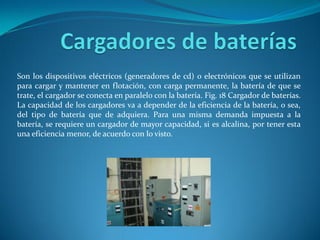

13. Son los dispositivos eléctricos (generadores de cd) o electrónicos que se utilizan
para cargar y mantener en flotación, con carga permanente, la batería de que se
trate, el cargador se conecta en paralelo con la batería. Fig. 18 Cargador de baterías.
La capacidad de los cargadores va a depender de la eficiencia de la batería, o sea,
del tipo de batería que de adquiera. Para una misma demanda impuesta a la
batería, se requiere un cargador de mayor capacidad, si es alcalina, por tener esta
una eficiencia menor, de acuerdo con lo visto.

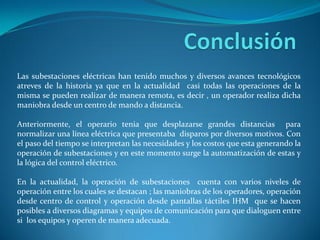

14. Las subestaciones eléctricas han tenido muchos y diversos avances tecnológicos
atreves de la historia ya que en la actualidad casi todas las operaciones de la
misma se pueden realizar de manera remota, es decir , un operador realiza dicha
maniobra desde un centro de mando a distancia.
Anteriormente, el operario tenia que desplazarse grandes distancias para
normalizar una línea eléctrica que presentaba disparos por diversos motivos. Con
el paso del tiempo se interpretan las necesidades y los costos que esta generando la
operación de subestaciones y en este momento surge la automatización de estas y
la lógica del control eléctrico.
En la actualidad, la operación de subestaciones cuenta con varios niveles de
operación entre los cuales se destacan ; las maniobras de los operadores, operación
desde centro de control y operación desde pantallas táctiles IHM que se hacen
posibles a diversos diagramas y equipos de comunicación para que dialoguen entre
si los equipos y operen de manera adecuada.

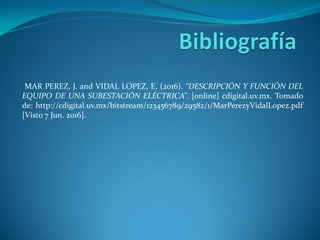

15. MAR PEREZ, J. and VIDAL LOPEZ, E. (2016). “DESCRIPCIÓN Y FUNCIÓN DEL
EQUIPO DE UNA SUBESTACIÓN ELÉCTRICA”. [online] cdigital.uv.mx. Tomado
de: http://cdigital.uv.mx/bitstream/123456789/29582/1/MarPerezyVidalLopez.pdf
[Visto 7 Jun. 2016].
