1. División en subredes
(Subnetting ó “Subneteo”)
Por
Stan Brown
Luis A. Trejo
Ricardo López
Adaptación:
Mario H Tiburcio Z
Enrique López Durán

2. Contenido
Direccionamiento IP
División en subredes
(Subnetting ó “Subneteo”)
Ejemplo
¿ Por qué es necesario
“subnetear” ?
Actividad del grupo

3. Direccionamiento IP

4. Direccionamiento IP
Máscara de subred por defecto para una
Clase A : 255.0.0.0
Máscara de subred por defecto para una
Clase B : 255.255.0.0
Máscara de subred por defecto para una
Clase C : 255.255.255.0

5. Subnetting (“Subneteo”)
Id de red Id de Host
Host IdId de Red Subred Id
Dirección IP
La longitud de los campos depende de la clase (A, B ó C) a
la que corresponda la dirección IP
Dirección IP con “Subneteo”
Algunos bits se toman prestados del campo de Host.

6. Dividiendo en Subredes
(Subnetting ó “Subneteo”)
Id del hostId de la red
Dirección IP con “Subneteo”
Algunos bits se toman prestados del campo de Host
Id de la subred

7. Subnetting ó “Subneteo”
Id de HostId de Red
Dirección IP con “Subneteo”
Algunos bits se toman prestados del campo de Host
Id de subred

8. Subnetting ó “Subneteo”
Id de HostId de Red
Dirección IP con “Subneteo”
Algunos bits se toman prestados del campo de Host.
Id de subred

9. Subnetting ó Subneteo
Id de Red
Dirección IP con “Subneteo”
Algunos bits se toman prestados del campo de Host
Id de Subred
Id de Host

10. Subnetting ó Subneteo
Id de Red
Dirección IP con “Subneteo”
Algunos bits se toman prestados del campo de Host
Id de subred
Id de Host

11. Subnetting ó “Subneteo”
Id de Red
Dirección IP con “Subneteo”
Algunos bits se toman prestados del campo de Host
Id de subred
Id de Host

12. Subnetting ó “Subneteo”
Id de Red
Dirección IP con “Subneteo”
Algunos bits se toman prestados del campo de Host
Id de Subred
Id de Host

13. Subnetting ó “Subneteo”
Id de Red
Dirección IP con “Subneteo”
Algunos bits se toman prestados del campo de Host
El máximo número de bits que se pueden tomar prestados
es igual a la longitud del campo de host menos 2.
(Bits del Id de Hosts – 2)
Subred Id
Host Id

14. Ejemplo
Nuestra organización tiene a licencia
para una red Clase C.
Id de red = 202.12.45.0
Máscara de subred = 255.255.255.224
Tomamos prestados los 3 bits más
significactivos del campo de Id del Host
Id de HostId de Red
Id de Subred

15. Ejemplo
0 0 0 Subred 1 (no utilizable)
0 0 1 Subred 2
0 1 0 Subred 3
0 1 1 Subred 4
1 0 0 Subred 5
1 0 1 Subred 6
1 1 0 Subred 7
1 1 1 Subred 8 (no utilizable)
Con 3 bits prestados, podemos
crear 8 subredes.
Id de HostId de Red

16. Ejemplo
0 0 0 0 0 Host 1 (no utilizable)
0 0 0 0 1 Host 2
0 0 0 1 0 Host 3
0 0 0 1 1 Host 4
.
.
.
1 1 1 1 1 Host 32 (no utilizab.)
Con 5 bits sobrantes, podemos
tener 32 hosts dentro de cada
Subred..
Id de Red Subred
Id de Host

17. Ejemplo
Id de Red Subred
0 0 0 Subred 1 (no utilizable)
0 0 1 Subred 2
0 1 0 Subred 3
0 1 1 Subred 4
1 0 0 Subred 5
1 0 1 Subred 6
1 1 0 Subred 7
1 1 1 Subred 8 (no utilizable)
0 0 0 0 0 Host 1
0 0 0 0 1 Host 2
0 0 0 1 0 Host 3
0 0 0 1 1 Host 4
.
.
.
1 1 1 1 1 Host 32

18. Ejemplo
Id de Red Subred
0 0 0 Subred 1 (no utilizable)
0 0 1 Subred 2
0 1 0 Subred 3
0 1 1 Subred 4
1 0 0 Subred 5
1 0 1 Subred 6
1 1 0 Subred 7
1 1 1 Subred 8 (no utilizable)
0 0 0 0 0 Host 1
0 0 0 0 1 Host 2
0 0 0 1 0 Host 3
0 0 0 1 1 Host 4
.
.
.
1 1 1 1 1 Host 32

19. Ejemplo
Id de Red Subred
0 0 0 Subred 1 (no utilizable)
0 0 1 Subred 2
0 1 0 Subred 3
0 1 1 Subred 4
1 0 0 Subred 5
1 0 1 Subred 6
1 1 0 Subred 7
1 1 1 Subred 8 (no utilizable)
0 0 0 0 0 Host 1
0 0 0 0 1 Host 2
0 0 0 1 0 Host 3
0 0 0 1 1 Host 4
.
.
.
1 1 1 1 1 Host 32

20. Ejemplo
Id de Red Subred
0 0 0 Subred 1 (no utilizable)
0 0 1 Subred 2
0 1 0 Subred 3
0 1 1 Subred 4
1 0 0 Subred 5
1 0 1 Subred 6
1 1 0 Subred 7
1 1 1 Subred 8 (no utilizable)
0 0 0 0 0 Host 1
0 0 0 0 1 Host 2
0 0 0 1 0 Host 3
0 0 0 1 1 Host 4
.
.
.
1 1 1 1 1 Host 32

21. Ejemplo
Id de Red Subred
0 0 0 Subred 1 (no utilizable)
0 0 1 Subred 2
0 1 0 Subred 3
0 1 1 Subred 4
1 0 0 Subred 5
1 0 1 Subred 6
1 1 0 Subred 7
1 1 1 Subred 8 (no utilizable)
0 0 0 0 0 Host 1
0 0 0 0 1 Host 2
0 0 0 1 0 Host 3
0 0 0 1 1 Host 4
.
.
.
1 1 1 1 1 Host 32

22. Ejemplo
Id de Red Subred
0 0 0 Subred 1 (no utilizable)
0 0 1 Subred 2
0 1 0 Subred 3
0 1 1 Subred 4
1 0 0 Subred 5
1 0 1 Subred 6
1 1 0 Subred 7
1 1 1 Subred 8 (no utilizable)
0 0 0 0 0 Host 1
0 0 0 0 1 Host 2
0 0 0 1 0 Host 3
0 0 0 1 1 Host 4
.
.
.
1 1 1 1 1 Host 32

23. Ejemplo
Escribir el rango de direcciones IP para
cada subred.
SubredSubred Rango de HostsRango de Hosts
00 202.12.45.0 - 202.12.45.31202.12.45.0 - 202.12.45.31
11 202.12.45.32 - 202.12.45.63202.12.45.32 - 202.12.45.63
22 202.12.45.64 - 202.12.45.95202.12.45.64 - 202.12.45.95
33 202.12.45.96 - 202.12.45.127202.12.45.96 - 202.12.45.127
44 202.12.45.128 - 202.12.45.159202.12.45.128 - 202.12.45.159
55 202.12.45.160 - 202.12.45.191202.12.45.160 - 202.12.45.191
66 202.12.45.192 - 202.12.45.223202.12.45.192 - 202.12.45.223
77 202.12.45.224 - 202.12.45.255202.12.45.224 - 202.12.45.255

24. ¿ Cuál es la dirección de
subred y cuál la dirección de
broadcast para la IP
202.12.45.130?
EJERCICIO:

25. SOLUCIÓN:
Máscara de subred=255.255.255.224
11111111.11111111.11111111.11100000
Dirección IP=202.12.45.130
11001010.00001100.00101101.10000010
Dir. de Subred=(Máscara de subred) AND (Dir. IP)
11001010.00001100.00101101.10000000
202.12.45.128
Dir. de Broadcast (1’s por 0´s en campo de host)
11001010.00001100.00101101.10011111
202.12.45.159

26. Por qué es necesario el
“subneteo” ?
Por seguridad.
Para reducir los dominios de
broadcast en redes más pequeñas y
mejorar el tráfico.
Para unir LAN´s que estén en distintas
ubicaciones geográficas.

27. 202.12.45.1 202.12.45.254202.12.45.2
...
1a. Clase C
202.12.47.1 202.12.47.254202.12.47.2
...
3a. Clase C
202.12.46.1 202.12.46.254202.12.46.2
...
2a. Clase C
Internet
e0
e1
e2
s0
Id de Red IP sig. ruteador
202.12.45.0 Enrutado directo a (e0)
202.12.46.0 Enrutado directo a (e1)
202.12.47.0 Enrutado directo a (e2)
T a b l a de Enrutamiento
202.12.45.3
Datagrama entrante
La organización tiene 3 clases C
1a. Clase C = 202.12.45.0
2a. Clase C = 202.12.46.0
3a. Clase C = 202.12.47.0
Máscara de subred por defecto:
255.255.255.0
202.12. 45.3
& 255.255.255.0
202.12.45.0

28. Internet
202.12.45.33 202.12.45.62202.12.45..34
...
1a. Subred
202.12.45.97 202.12.45.126202.12.45.98
...
3a. Subred
202.12.45.65 202.12.45.94202.12.45.66
...
2a. Subred
e0
e1
e2
s0
Id de Red IP sig. Ruteador
202.12.45.32 Enrutado directo (e0)
202.12.45.64 Enrutado directo (e1)
202.12.45.96 Enrutado directo (e2)
202.12.45.34
Datagrama Entrante
La organización tiene sólo 1 Clase C:
Clase C = 202.12.45.0
3 bits se usan para crear Subredes
Máscara de subred:
255.255.255.224
202.12.45.34
& 255.255.255.224
202.12.45.32
Tabla de enrutamiento

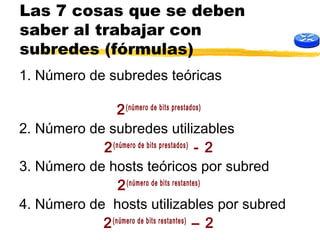

29. Las 7 cosas que se deben
saber al trabajar con
subredes (fórmulas)
1. Número de subredes teóricas
2(número de bits prestados)
2. Número de subredes utilizables
2(número de bits prestados)
- 2
3. Número de hosts teóricos por subred
2(número de bits restantes)
4. Número de hosts utilizables por subred
2(número de bits restantes)
– 2

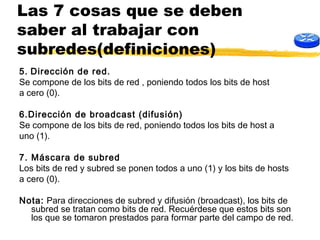

30. Las 7 cosas que se deben
saber al trabajar con
subredes(definiciones)
5. Dirección de red.
Se compone de los bits de red , poniendo todos los bits de host
a cero (0).
6.Dirección de broadcast (difusión)
Se compone de los bits de red, poniendo todos los bits de host a
uno (1).
7. Máscara de subred
Los bits de red y subred se ponen todos a uno (1) y los bits de hosts
a cero (0).
Nota: Para direcciones de subred y difusión (broadcast), los bits de
subred se tratan como bits de red. Recuérdese que estos bits son
los que se tomaron prestados para formar parte del campo de red.

31. Actividad del grupo

32. Ejercicio 1
Se tiene una clase B= 137.100.0.0
Se requieren 520 hosts por Subred
¿Cuántos bits se piden prestados?
¿Cuál es la máscara de subred?
Dar los rangos de direcciones IP
para cada subred

33. Ejercicio 1

34. Ejercicio 2
Se tiene una clase C= 202.12.45.0
Se requieren 70 hosts por Subred
¿Cuántos bits se piden prestados?
¿Cuál es la máscara de subred?
Dar los rangos de direcciones IP
para cada subred
