El documento explica conceptos básicos de subnetting como la clasificación de redes, máscaras de red predeterminadas, qué son las subredes y por qué se implementan, cómo se crean subredes robándole bits al campo de hosts, y cómo calcular el número de subredes y hosts utilizables. También cubre lógica booleana y cómo determinar la dirección de red, subred y broadcast de una IP dada su máscara.

1. Subnetting ...

2. 1.- Inicio 2.- Mis sitios de Red 3.- Ver conexión de Red 4.- Conexión de Área Local 5.- Propiedades 6.- Protocolo Internet TCP/IP Para colocar una Dirección IP en Windows

3. Clasificación de Redes Class A – Rango del primer octecto 1-126 (0) 127 reservado para loopback. Class B - Rango del primer octecto 128-191 (10) Class C - Rango del primer octecto 192-223 (110) Class D - Rango del primer octecto 224-239 (1110) Reservado para multicast. Class E - Rango del primer octecto 240-255 (1111) Reservado para investigación.

4. Máscaras de sured por defecto Máscara Clase A- N.h.h.h = 255.0.0.0 Dirección IP 72.98.12.5 Red 72.0.0.0 Host 98.12.5 Máscara Clase B- N.N.h.h = 255.255.0.0 Máscara Clase C- N.N.N.h = 255.255.255.0

5. Qué son las subredes? Una serie de redes contenidas en una red. Creadas por subdivisiones del campo de direcciones de hosts originándose asi un campo de subredes. Todos los hosts en una subred tienen una dirección de subred común.

6. Por qué subnetear una red? Provee una mayor organización de grandes redes (la Clase A tiene 16 millones de hosts!). Permite redes adicionales (subredes) sin la necesidad de tener IPs adicionales. Le da a los administradores locales mayor control. Reduce el tamaño de los dominios de broadcast.

7. Como crear subredes? Bits son robados del campo de hosts. Esto crea un campo de subred en la dirección IP.

8. Subredes Clase C Red Red Red Host S H H H H H H S Dos bits robados del campo de hosts para formar una 3era. capa de jerarquía – Un campo de subred. Dos bits mínimo y hasta un máximo de seis pueden ser robados de una red clase C. Cuantos bits pueden ser robados de una red clase B? De una red clase A?.

9. Subredes Clase C Red Red Red Host S H H H H H H S El número de subredes “utilizables” creadas es calculado usando la siguiente fórmula: # Subredes u. creadas = 2 # bits robados -2

10. Si te robas 2 bits NO puedes obtener 4 subredes. Por qué? Recuerda la dirección de red y la dirección de broadcast – Ninguna de estas direcciones es válida es decir puede ser usada! # de subredes utilizables? 2 bits robados = 2 2 = 4 subredes.

11. Subredes Clase C S H H H H H H S Robando 2 bits = 2 2 -2 = 2 subredes S S S H H H H S Robando 4 bits = 2 4 -2 = 14 subredes S H S H H H H S Robando 3 bits = 2 3 -2 = 6 subredes

12. Subredes Clase C S S S S H H H S Robando 5 bits = 2 5 -2 = 30 subredes Robar 7 bits = No se puede. Dos bits para hosts deben quedar como remanente. S S S S S H H S Robando 6 bits = 2 6 -2 = 62 subredes

13. Cuantas subredes?

14. Cuantos hosts/subred? Red Red Red Host S H H H H H H S Como es calculado el # de hosts por subred? # hosts = 2 6 = 64 hosts/subred?

15. Si hay 6 bits de hosts remanentes NO tenemos 64 hosts/subred. Por qué? Cada subred tiene su propia dirección de subred y su propia dirección de broadcast de subred – Ambas direcciones estan reservadas y no pueden ser usadas! Luego solo 62 hosts son utilizables. Cuantos hosts/subred? 6 bits hosts restantes = 2 6 = 64 Hosts 6 bits hosts restantes = 2 6 -2 = 62 Hosts

16. Cuantos hosts/subred?

17. Recuerde sustraer 2 para la dirección de red y la dirección de broadcast. Recuerde sustraer 2 para la dirección de subred y la dirección de broadcast de subred. Fórmulas a recordar! # Subredes u. creadas = 2 # bits robados -2 # Hosts u./subred = 2 # bits de hosts restantes -2

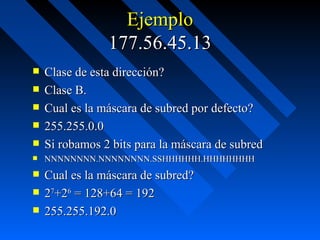

18. Ejemplo 177.56.45.13 Clase de esta dirección? Clase B. Cual es la máscara de subred por defecto? 255.255.0.0 Si robamos 2 bits para la máscara de subred NNNNNNNN.NNNNNNNN.SSHHHHHH.HHHHHHHH Cual es la máscara de subred? 2 7 +2 6 = 128+64 = 192 255.255.192.0

19. Introducción a la lógica booleana Inventada por George Boole a mediados de 1800. Tiene 7 elementos – Nosotros vamos a concentrarnos en 3 de ellos. NOT- Análogo al inverso- Cambia unos a ceros o ceros a unos. AND- Análogo a la multiplicación- Solo 1 vez 1 es 1. OR- Análogo a la adición- 1 más 0 y 0 más 1 igual a 1.

20. Uso de la Lógica Booleana para determinar direcciones de red Dirección IP 146.98.12.1 Máscara de subred 255.255.252.0 Dirección IP en binarios 10010010.01100010.00001100.00000001 11111111.11111111.11111100.00000000 Máscara de subred en binarios 10010010.01100010.00001100.00000000 El resultado del AND de estas 2 direcciones nos da la dirección de subred de este host.

21. Subnetting de una Clase B Tenemos una dirección clase B 146.98.0.0 Se hace necesario subnetearla en al menos 40 subredes de por lo menos 600 hosts c/u. Es posible hacer esto? Vamos a verificarlo. Primero calculamos el # de bits que necesitamos robar usando 2 n -2. Segundo, calculamos el # de hosts posibles con el remanente de bits usando 2 n -2.

22. Solución en binarios Robar 6 bits da como resultado 62 subredes utilizables (2 6 -2= 64-2), 62 es mayor que 40 . El remanente de 10 bits de hosts (16-6) deriva en 1022 (2 10 -2=1024-2) hosts posibles por c/subred, 1022 es mayor que 600 . Subnet Mask is 11111111.11111111.11111 1 00.00000000 Note que el valor del último bit robado en este caso es 4.

23. Rango de direcciones IP de red La primera 146.98.0.0–La última 146.98.252.0 Ninguna de ellas es utilizable. Rango utilizable es 146.98.4.0 - 146.98. 248 .0 El número de red se incrementa en función del valor del último bit robado, en este caso 4 . 62 x 4 = 248 , donde 62 es el # de subredes utilizables.

24. Determinando la red Dirección IP 146.98.5.12 Máscara 255.255.252.0 Subred del host? 146.98.4.0 Verifíquelo !. Dirección IP 146.98.114.47 Máscara 255.255.252.0 Subred del host? 146.98.112.0 Verifíquelo !.

25. Determinando la valídez Es 146.98.5.255 255.255.252.0 una dirección IP de host utilizable? Vamos a averiguarlo. 10010010.01100010.00000101.11111111 11111111.11111111.11111100.00000000 Están todos los bits de hosts en 1? No, por lo tanto no es una dirección de broadcast y es usable.

26. Determinando la dirección de broadcast Cual es la dirección de broadcast para la red 146.98.4.0/22? Veamos. Dirección IP 10010010.01100010.00000100.00000000 Colocando todos los bits de hosts en 1 10010010.01100010.00000111.11111111 Eso nos da 146.98.7.255 … Luego la IP de broadcast es 146.98.7.255.

27. Ejercicio Se tiene IP : 223 .85.14.13 223>192 Máscara: 255.255.255.248 Clase C Lo podríamos expresar tambien como 223.85.14.13 / 29 (8+8+8+5) Determinar: A) # de subredes u. y de hosts u. por c/sru. B) Dirección IP de la subred de esta IP. C) # de subred u. de esta dirección de subred. D) # de hosts u. que corresponde a la IP dada. E) Dirección IP de la subred u. # 25. F) Broadcast de la subred u. # 13.
