El documento habla sobre el subdividir redes usando subredes. Esto permite dividir las clases de direcciones IP en partes más pequeñas para dar más flexibilidad al diseño de la red. Se explica cómo se asignan bits a la red y subred, y cómo esto determina el número de subredes y hosts disponibles. Finalmente, da un ejemplo de cómo dividir una red clase C en 8 subredes usando 3 bits para la subred.

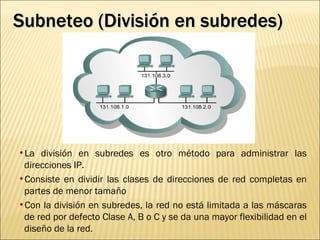

2. Subneteo (División en subredes) La división en subredes es otro método para administrar las direcciones IP. Consiste en dividir las clases de direcciones de red completas en partes de menor tamaño Con la división en subredes, la red no está limitada a las máscaras de red por defecto Clase A, B o C y se da una mayor flexibilidad en el diseño de la red.

3. Formato de direccionamiento IP

4. DIVISIÓN DE RED Y DE HOST Ciertas direcciones de host son reservadas y no pueden asignarse a dispositivos de la red. Estas direcciones de host reservadas incluyen: Dirección de red: Utilizada para identificar la red en sí. Dirección de broadcast: Utilizada para realizar el broadcast de paquetes hacia todos los dispositivos de una red.

5. PREFIJOS DE CLASES DE DIRECCIÓN

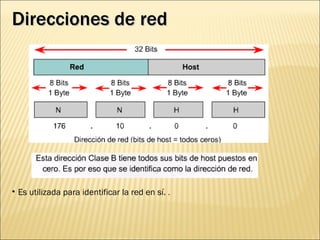

6. Direcciones de red Es utilizada para identificar la red en sí. .

7. Dirección de red

8. Dirección de broadcast Utilizada para realizar el broadcast de paquetes hacia todos los dispositivos de una red.

9. Dirección de broadcast

10. Subneteo de Redes Para crear la estructura de subred, los bits de host se deben reasignar como bits de subred. Este proceso es a veces denominado "pedir bits prestados" . La capacidad de dividir la porción de Host original de la dirección en nuevas subredes y campos de Host ofrece flexibilidad de direccionamiento al administrador de la red. La división en subredes permite que el administrador de la red brinde contención de broadcast y seguridad de bajo nivel en la LAN .

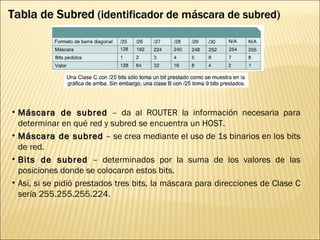

11. Tabla de Subred (identificador de máscara de subred) Máscara de subred – da al ROUTER la información necesaria para determinar en qué red y subred se encuentra un HOST. Máscara de subred – se crea mediante el uso de 1s binarios en los bits de red. Bits de subred – determinados por la suma de los valores de las posiciones donde se colocaron estos bits. Así, si se pidió prestados tres bits, la máscara para direcciones de Clase C sería 255.255.255.224.

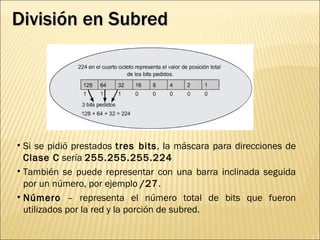

12. División en Subred Si se pidió prestados tres bits , la máscara para direcciones de Clase C sería 255.255.255.224 También se puede representar con una barra inclinada seguida por un número, por ejemplo /27 . Número – representa el número total de bits que fueron utilizados por la red y la porción de subred.

13. Máscaras por defecto y Nro de subredes y hosts utilizables Clase A  255.0.0.0 Clase B  255.255.0.0 Clase C  255.255.255.0 Número de subredes utilizables – es igual a dos a la potencia del número de bits asignados a subred, menos dos (direcciones reservadas de ID de red y la dirección de broadcast). (2 potencia de bits prestados ) – 2 = subredes utilizables Número de Hosts utilizables – es igual a dos elevado a la potencia de los bits restantes, menos dos (direcciones reservadas para el ID de subred y el broadcast de subred). (2 potencia de los bits restantes del Host ) – 2 = Hosts utilizables

14. Esquema de subred Con la máscara establecida, se crea el esquema de subred. La tabla las subredes y direcciones creadas al asignar tres bits al campo de la subred. Se crean ocho subredes con 32 Hosts por subred. Se empieza con cero (0) al asignar números a las subredes. Primera subred – “subred cero”. ID de la subred siete = 192.168.10.224  Insertando estos números, se establecen puntos de referencia que verificarán exactitud al completar la tabla. Consultando tabla de subredes o utilizando fórmula, los tres bits asignados al campo de la subred darán como resultado 32 Hosts en total, asignados a cada subred.
