Este documento resume tres salidas de campo realizadas por estudiantes de ingeniería agrícola para identificar diferentes tipos de rocas. En la primera salida, visitaron la laguna Palcacocha y reconocieron rocas ígneas como granodiorita y biotita, así como rocas metamórficas como cuarcita. En la segunda salida, estudiaron las orillas del río Santa y encontraron caliza, granodiorita y pizarra. Finalmente, en Monterrey identificaron caliza, lutita y arenisca.

1. UNIVERSIDAD NACIONAL
SANTIAGO ANTÚNEZ DE MAYOLO
FACULTAD DE CIENCIAS AGRARIAS
ESCUELA PROFESIONAL DE INGENIERÍA
AGRÍCOLA
ÁREA: GEOLOGÍA GENERAL
TEMA: SUSTENTACIÓN SALIDAS DE CAMPO
DOCENTE: CASTILLEJO MELGAREJO RICARDO
ALUMNO: DURAND MELGAREJO GUSTAVO

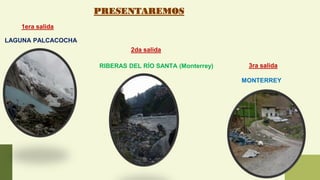

2. “SALIDAS DE CAMPO”

3. LAGUNA PALCACOCHA
RIBERAS DEL RÍO SANTA (Monterrey)
MONTERREY
1era salida
2da salida
3ra salida
PRESENTAREMOS

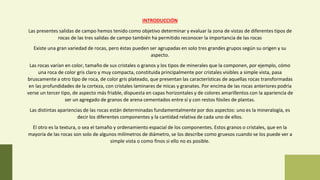

4. INTRODUCCIÓN
Las presentes salidas de campo hemos tenido como objetivo determinar y evaluar la zona de vistas de diferentes tipos de
rocas de las tres salidas de campo también ha permitido reconocer la importancia de las rocas
Existe una gran variedad de rocas, pero éstas pueden ser agrupadas en solo tres grandes grupos según su origen y su
aspecto.
Las rocas varían en color, tamaño de sus cristales o granos y los tipos de minerales que la componen, por ejemplo, cómo
una roca de color gris claro y muy compacta, constituida principalmente por cristales visibles a simple vista, pasa
bruscamente a otro tipo de roca, de color gris plateado, que presentan las características de aquellas rocas transformadas
en las profundidades de la corteza, con cristales laminares de micas y granates. Por encima de las rocas anteriores podría
verse un tercer tipo, de aspecto más friable, dispuesta en capas horizontales y de colores amarillentos con la apariencia de
ser un agregado de granos de arena cementados entre sí y con restos fósiles de plantas.
Las distintas apariencias de las rocas están determinadas fundamentalmente por dos aspectos: uno es la mineralogía, es
decir los diferentes componentes y la cantidad relativa de cada uno de ellos.
El otro es la textura, o sea el tamaño y ordenamiento espacial de los componentes. Estos granos o cristales, que en la
mayoría de las rocas son solo de algunos milímetros de diámetro, se los describe como gruesos cuando se los puede ver a
simple vista o como finos si ello no es posible.

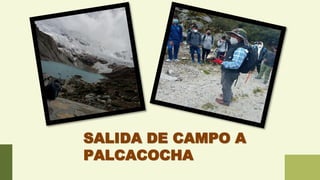

5. SALIDA DE CAMPO A
PALCACOCHA

6. DURANTE EL RECORRIDO

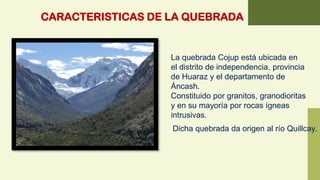

7. CARACTERISTICAS DE LA QUEBRADA
La quebrada Cojup está ubicada en
el distrito de independencia, provincia
de Huaraz y el departamento de
Áncash.
Constituido por granitos, granodioritas
y en su mayoría por rocas ígneas
intrusivas.
Dicha quebrada da origen al río Quillcay.

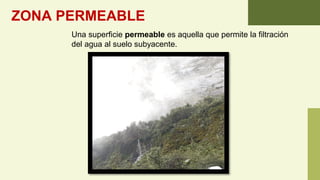

8. ZONA PERMEABLE
Una superficie permeable es aquella que permite la filtración
del agua al suelo subyacente.

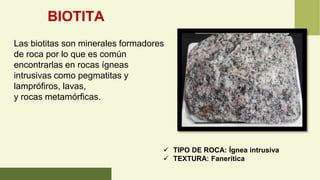

9. BIOTITA
Las biotitas son minerales formadores
de roca por lo que es común
encontrarlas en rocas ígneas
intrusivas como pegmatitas y
lamprófiros, lavas,
y rocas metamórficas.
✓ TIPO DE ROCA: Ígnea intrusiva
✓ TEXTURA: Fanerítica

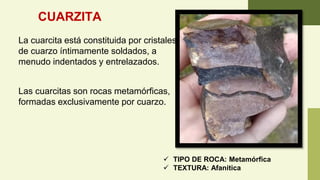

10. CUARZITA
La cuarcita está constituida por cristales
de cuarzo íntimamente soldados, a
menudo indentados y entrelazados.
Las cuarcitas son rocas metamórficas,
formadas exclusivamente por cuarzo.
✓ TIPO DE ROCA: Metamórfica
✓ TEXTURA: Afanitica

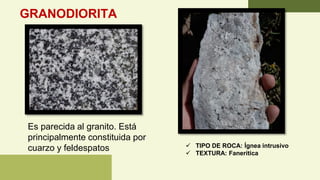

11. GRANODIORITA
Es parecida al granito. Está
principalmente constituida por
cuarzo y feldespatos ✓ TIPO DE ROCA: Ígnea intrusivo
✓ TEXTURA: Fanerítica

12. MOVIMIENTO DE MASAS
Un movimiento en masa es el
proceso por el cual un volumen de
material constituido por roca, suelo,
tierras, detritos o escombros, se
desplaza ladera abajo por acción de
la gravedad.

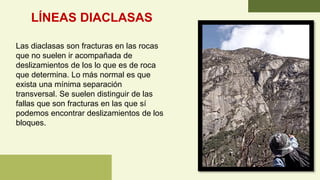

13. LÍNEAS DIACLASAS
Las diaclasas son fracturas en las rocas
que no suelen ir acompañada de
deslizamientos de los lo que es de roca
que determina. Lo más normal es que
exista una mínima separación
transversal. Se suelen distinguir de las
fallas que son fracturas en las que sí
podemos encontrar deslizamientos de los
bloques.

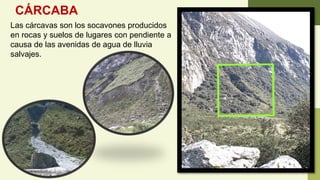

14. CÁRCABA
Las cárcavas son los socavones producidos
en rocas y suelos de lugares con pendiente a
causa de las avenidas de agua de lluvia
salvajes.

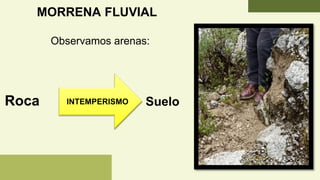

15. MORRENA FLUVIAL
Roca Suelo
INTEMPERISMO
Observamos arenas:

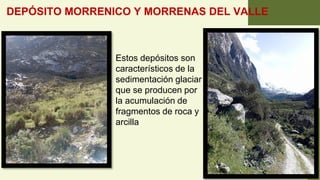

16. DEPÓSITO MORRENICO Y MORRENAS DEL VALLE
Estos depósitos son
característicos de la
sedimentación glaciar
que se producen por
la acumulación de
fragmentos de roca y
arcilla

17. EN LA MISMA LAGUNA

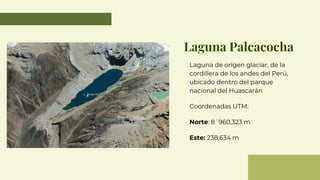

18. Laguna Palcacocha
Laguna de orígen glaciar, de la
cordillera de los andes del Perú,
ubicado dentro del parque
nacional del Huascarán
Coordenadas UTM:
Norte: 8´960,323 m
Este: 238,634 m

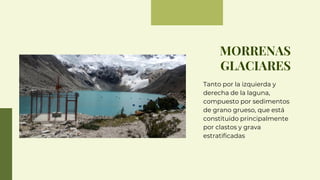

19. MORRENAS
GLACIARES
Tanto por la izquierda y
derecha de la laguna,
compuesto por sedimentos
de grano grueso, que está
constituido principalmente
por clastos y grava
estratificadas

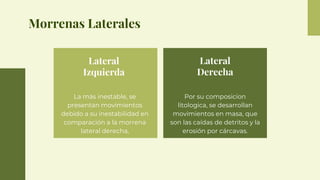

20. Morrenas Laterales
La más inestable, se
presentan movimientos
debido a su inestabilidad en
comparación a la morrena
lateral derecha,
Por su composicion
litologica, se desarrollan
movimientos en masa, que
son las caídas de detritos y la
erosión por cárcavas.
Lateral
Izquierda
Lateral
Derecha

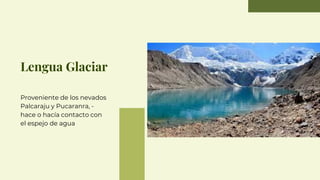

21. Lengua Glaciar
Proveniente de los nevados
Palcaraju y Pucaranra, -
hace o hacía contacto con
el espejo de agua

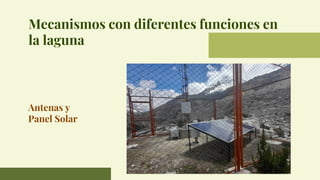

22. Mecanismos con diferentes funciones en
la laguna
Antenas y
Panel Solar

23. Mecanismos con diferentes funciones en
la laguna
Maquina
Bombeadora

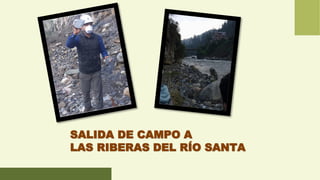

24. SALIDA DE CAMPO A
LAS RIBERAS DEL RÍO SANTA

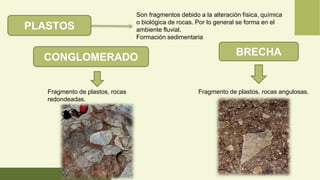

25. CONGLOMERADO
Son fragmentos debido a la alteración física, química
o biológica de rocas. Por lo general se forma en el
ambiente fluvial.
Formación sedimentaria
PLASTOS
Fragmento de plastos, rocas
redondeadas.
BRECHA
Fragmento de plastos, rocas angulosas.

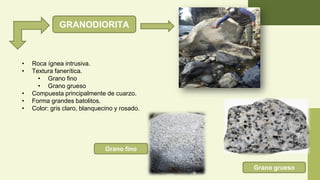

26. GRANODIORITA
• Roca ígnea intrusiva.
• Textura fanerítica.
• Grano fino
• Grano grueso
• Compuesta principalmente de cuarzo.
• Forma grandes batolitos.
• Color: gris claro, blanquecino y rosado.
Grano fino
Grano grueso

27. CALlZA
Raya (navaja)
Venillas
• Roca sedimentaria
• Componente principal la
calcita.
• Se puede identificar con una
lupa geológica.
• Varia mucho en su textura.
• Se forma por marino somero
y ambiente continental.
• Color: gris oscuro
• Reacción al acido clorhídrico.

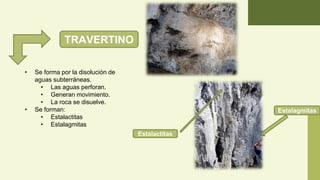

28. TRAVERTINO
• Se forma por la disolución de
aguas subterráneas.
• Las aguas perforan.
• Generan movimiento.
• La roca se disuelve.
• Se forman:
• Estalactitas
• Estalagmitas
Estalactitas
Estalagmitas

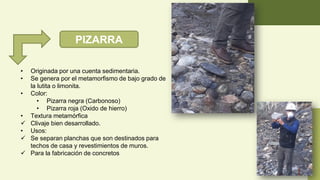

29. PIZARRA
• Originada por una cuenta sedimentaria.
• Se genera por el metamorfismo de bajo grado de
la lutita o limonita.
• Color:
• Pizarra negra (Carbonoso)
• Pizarra roja (Oxido de hierro)
• Textura metamórfica
✓ Clivaje bien desarrollado.
• Usos:
✓ Se separan planchas que son destinados para
techos de casa y revestimientos de muros.
✓ Para la fabricación de concretos

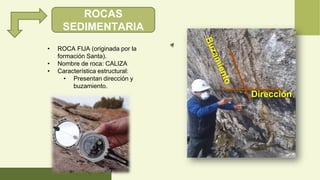

30. ROCAS
SEDIMENTARIA
• ROCA FIJA (originada por la
formación Santa).
• Nombre de roca: CALIZA
• Característica estructural:
• Presentan dirección y
buzamiento.
Dirección

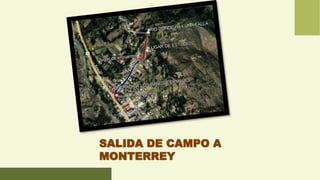

31. SALIDA DE CAMPO A
MONTERREY

32. DIFERENTES
TIPOS DE
ROCAS
ENCONTRADAS:
● La caliza es una roca sedimentaria compuesta
mayoritariamente por carbonato de calcio
(CaCO3)
● Puede contener pequeñas cantidades de
minerales como arcilla, hematita, siderita,
cuarzo, etc., que modifican (a veces
sensiblemente) el color y el grado de
coherencia de la roca
1.1. ROCAS CALIZAS

33. DIFERENTES
TIPOS DE
ROCAS
ENCONTRADAS:

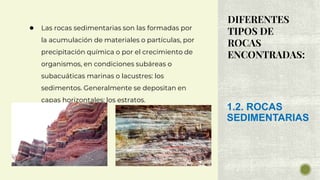

● Las rocas sedimentarias son las formadas por
la acumulación de materiales o partículas, por
precipitación química o por el crecimiento de
organismos, en condiciones subáreas o
subacuáticas marinas o lacustres: los
sedimentos. Generalmente se depositan en
capas horizontales: los estratos.
1.2. ROCAS
SEDIMENTARIAS

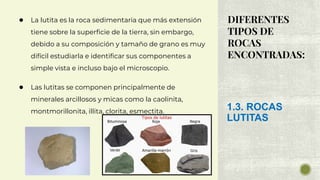

34. DIFERENTES
TIPOS DE
ROCAS
ENCONTRADAS:
● La lutita es la roca sedimentaria que más extensión
tiene sobre la superficie de la tierra, sin embargo,
debido a su composición y tamaño de grano es muy
difícil estudiarla e identificar sus componentes a
simple vista e incluso bajo el microscopio.
● Las lutitas se componen principalmente de
minerales arcillosos y micas como la caolinita,
montmorillonita, illita, clorita, esmectita. 1.3. ROCAS
LUTITAS

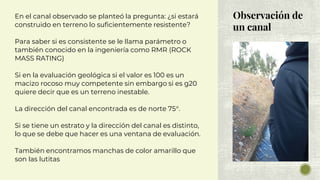

35. Observación de
un canal
En el canal observado se planteó la pregunta: ¿si estará
construido en terreno lo suficientemente resistente?
Para saber si es consistente se le llama parámetro o
también conocido en la ingeniería como RMR (ROCK
MASS RATING)
Si en la evaluación geológica si el valor es 100 es un
macizo rocoso muy competente sin embargo si es g20
quiere decir que es un terreno inestable.
La dirección del canal encontrada es de norte 75°.
Si se tiene un estrato y la dirección del canal es distinto,
lo que se debe que hacer es una ventana de evaluación.
También encontramos manchas de color amarillo que
son las lutitas

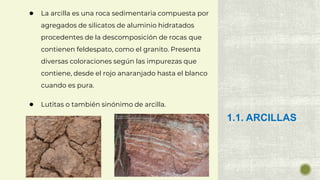

36. ● La arcilla es una roca sedimentaria compuesta por
agregados de silicatos de aluminio hidratados
procedentes de la descomposición de rocas que
contienen feldespato, como el granito. Presenta
diversas coloraciones según las impurezas que
contiene, desde el rojo anaranjado hasta el blanco
cuando es pura.
● Lutitas o también sinónimo de arcilla.
1.1. ARCILLAS

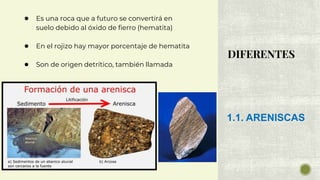

37. DIFERENTES
● Es una roca que a futuro se convertirá en
suelo debido al óxido de fierro (hematita)
● En el rojizo hay mayor porcentaje de hematita
● Son de origen detrítico, también llamada
1.1. ARENISCAS

38. La
meteorización
● La meteorización es un proceso que se produce cuando
los minerales y las rocas, al estar en contacto con la
biósfera, la hidrósfera o la atmósfera, se degradan o se
fragmentan. Esta meteorización puede ser física o
química y llevarse a cabo de manera total o parcial.
● En el caso de la meteorización física, la roca se va
rompiendo o desintegrando sin experimentar cambios en
su estructura química. El calor, la sal y el agua, por
ejemplo, son algunas de las condiciones del ambiente
que pueden hacer que se desarrollen estas variaciones.
Diferen
cia
entre
meteori
zación
y
erosión

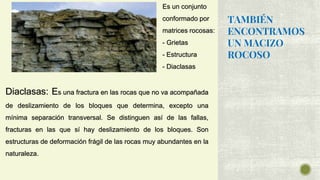

39. TAMBIÉN
ENCONTRAMOS
UN MACIZO
ROCOSO
Es un conjunto
conformado por
matrices rocosas:
- Grietas
- Estructura
- Diaclasas
Diaclasas: Es una fractura en las rocas que no va acompañada
de deslizamiento de los bloques que determina, excepto una
mínima separación transversal. Se distinguen así de las fallas,
fracturas en las que sí hay deslizamiento de los bloques. Son
estructuras de deformación frágil de las rocas muy abundantes en la
naturaleza.

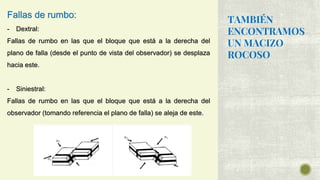

40. TAMBIÉN
ENCONTRAMOS
UN MACIZO
ROCOSO
Fallas de rumbo:
- Dextral:
Fallas de rumbo en las que el bloque que está a la derecha del
plano de falla (desde el punto de vista del observador) se desplaza
hacia este.
- Siniestral:
Fallas de rumbo en las que el bloque que está a la derecha del
observador (tomando referencia el plano de falla) se aleja de este.

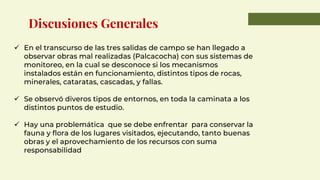

41. ✓ En el transcurso de las tres salidas de campo se han llegado a
observar obras mal realizadas (Palcacocha) con sus sistemas de
monitoreo, en la cual se desconoce si los mecanismos
instalados están en funcionamiento, distintos tipos de rocas,
minerales, cataratas, cascadas, y fallas.
✓ Se observó diveros tipos de entornos, en toda la caminata a los
distintos puntos de estudio.
✓ Hay una problemática que se debe enfrentar para conservar la
fauna y flora de los lugares visitados, ejecutando, tanto buenas
obras y el aprovechamiento de los recursos con suma
responsabilidad
Discusiones Generales
