Este documento describe las cámaras térmicas de FLIR Systems y sus aplicaciones industriales. FLIR Systems es el líder mundial en cámaras térmicas, ofreciendo una amplia gama de productos para usos comerciales, industriales y gubernamentales. Sus cámaras detectan la radiación infrarroja para crear imágenes térmicas que ayudan en el mantenimiento preventivo al identificar problemas eléctricos, mecánicos y de fugas de energía.

1. Cámaras termográficas
para aplicaciones industriales
Mantenimiento eléctrico
Mantenimiento mecánico
Servicios
Pérdida de energía

2. Visit www.flir.com2
Cámaras termográficas para aplicaciones industriales

3. 3

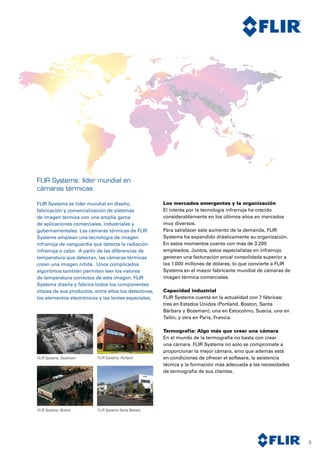

FLIR Systems: líder mundial en
cámaras térmicas
FLIR Systems es líder mundial en diseño,
fabricación y comercialización de sistemas
de imagen térmica con una amplia gama
de aplicaciones comerciales, industriales y
gubernamentales. Las cámaras térmicas de FLIR
Systems emplean una tecnología de imagen
infrarroja de vanguardia que detecta la radiación
infrarroja o calor. A partir de las diferencias de
temperatura que detectan, las cámaras térmicas
crean una imagen nítida. Unos complicados
algoritmos también permiten leer los valores
de temperatura correctos de esta imagen. FLIR
Systems diseña y fabrica todos los componentes
vitales de sus productos, entre ellos los detectores,
los elementos electrónicos y las lentes especiales.
Los mercados emergentes y la organización
El interés por la tecnología infrarroja ha crecido
considerablemente en los últimos años en mercados
muy diversos.
Para satisfacer este aumento de la demanda, FLIR
Systems ha expandido drásticamente su organización.
En estos momentos cuenta con más de 3.200
empleados. Juntos, estos especialistas en infrarrojo
generan una facturación anual consolidada superior a
los 1.000 millones de dólares, lo que convierte a FLIR
Systems en el mayor fabricante mundial de cámaras de
imagen térmica comerciales.
Capacidad industrial
FLIR Systems cuenta en la actualidad con 7 fábricas:
tres en Estados Unidos (Portland, Boston, Santa
Bárbara y Bozeman), una en Estocolmo, Suecia, una en
Tallin, y otra en París, Francia.
Termografía: Algo más que crear una cámara
En el mundo de la termografía no basta con crear
una cámara. FLIR Systems no solo se compromete a
proporcionar la mejor cámara, sino que además está
en condiciones de ofrecer el software, la asistencia
técnica y la formación más adecuada a las necesidades
de termografía de sus clientes.
FLIR Systems, Stockholm FLIR Systems, Portland
FLIR Systems, Boston FLIR Systems Santa Barbara

4. Visit www.flir.com4
INFRARROJO: más de lo que el ojo puede ver
La cámara infrarroja
La energía infrarroja (A) que proviene
de un objeto se hace converger, por
medio de la óptica (B), sobre un
detector de infrarrojo (C). El detector
envía la información al conjunto
sensor electrónico (D) para que se
procese una imagen. El conjunto
electrónico utiliza los datos que
provienen del detector para crear
una imagen (E) que puede verse en
Infrarrojo: parte del espectro
electromagnético
Nuestros ojos son detectores capaces
de percibir la luz visible (o radiación
visible). Existen otras formas de
luz (o radiación) que no podemos
ver. El ojo humano sólo ve una
parte muy pequeña del espectro
electromagnético. Nuestros ojos
no ven la luz ultravioleta, que se
encuentra en un extremo del espectro,
ni el infrarrojo que se encuentra en el
otro extremo del mismo. La radiación
infrarroja está comprendida entre las
fracciones visible y de microondas
del espectro electromagnético. La
principal fuente de radiación infrarroja
es el calor o radiación térmica.Todo
objeto que tenga una temperatura
superior al cero absoluto (-273,15
grados Celsius o 0 grados Kelvin)
emite radiación en la región del
infrarrojo. Incluso aquellos objetos
que consideramos muy fríos, como
por ejemplo unos cubos de hielo,
emiten radiación infrarroja. Estamos
expuestos a la radiación infrarroja
todos los días. Es radiación infrarroja
el calor que percibimos de la luz
solar, de un fuego o de un radiador.
Aunque nuestros ojos no la vean,
las terminaciones nerviosas que se
encuentran en nuestra piel la perciben
como calor. Cuanto más caliente esté
un objeto, más radiación infrarroja
emite.
el visor o en un monitor de vídeo o
pantalla LCD corriente. La termografía
infrarroja es el arte de transformar
una imagen infrarroja en radiométrica,
lo que permite leer los valores de
temperatura a partir de la imagen.
Para hacerlo, la cámara infrarroja
cuenta con algoritmos complejos.
Gamma
Rays
X-Rays Ultra-
Violet
Visible
Infrared
Microwaves
Radio
UHF VHF
Visible Infrared
2 5 8 12 micrometers
SW LW
A B
D
E
E
C

5. 5
Razones para elegir una cámara térmica FLIR. Existen otras tecnologías disponibles
para ayudar a medir las temperaturas sin contacto, como por ejemplo los termómetros
infrarrojos.
Comparación entre los termómetros infrarrojos y las cámaras térmicas
Los termómetros infrarrojos (IR) son fiables y muy útiles para efectuar lecturas de
temperatura en un solo punto, pero para explorar grandes áreas o componentes, es fácil
que no detecten componentes críticos que pueden estar a punto de fallar o que deben
ser reparados. Un cámara térmica FLIR puede explorar motores, componentes o paneles
enteros al instante y nunca pasa por alto un peligro de recalentamiento, por pequeño que
este sea.
Emplee miles de termómetros infrarrojos al mismo tiempo
Con un termómetro infrarrojo puede medir la temperatura en un solo punto. Las cámaras
térmicas de FLIR permiten medir las temperaturas de toda la imagen. La FLIR i3 tiene una
resolución de la imagen de 60 x 60 píxeles, lo que equivale a emplear 3.600 termómetros
IR al mismo tiempo. Si examinamos la FLIRT640, nuestra cámara estrella, veremos que
tiene una resolución de la imagen de 640 x 480 píxeles, es decir de 307.200 píxeles; esta
resolución solo se lograría empleando 307.200 termómetros infrarrojos al mismo tiempo.
Encuentre los problemas con mayor
rapidez y facilidad y una enorme
precisión.
Con un termómetro IR que mide la
temperatura en un solo punto, es fácil fallar
en la detección de problemas cruciales.
Una cámara térmica de FLIR explora
componentes enteros y proporciona una
percepción diagnóstica instantánea de los
problemas en toda su magnitud.
Qué “ve” un
termómetro IR.
Termómetro infrarrojo, la temperatura en un
solo punto
FLIR i3, la temperatura en 3.600 puntos
Qué “ve” un
termómetro IR.
Qué “ve” un
termómetro IR.
Qué “ve” una cámara
térmica.
Qué “ve” una cámara
térmica.
Qué “ve” una cámara
térmica.
Razones para emplear cámaras térmicas

6. Visit www.flir.com6
Inspecciones de baja tensión
Las cámaras térmicas se utilizan habitualmente
en las inspecciones eléctricas. Cuando las
conexiones eléctricas se aflojan, se produce
una resistencia al paso de la corriente que
puede provocar un aumento de la temperatura.
A su vez, este puede ocasionar un fallo de los
componentes que cause apagones y averías
imprevistas. Además, la eficiencia de una red
eléctrica disminuye antes de producirse la avería,
porque se consume energía en la generación de
calor, causando pérdidas innecesarias.
Inspecciones de alta tensión
Los transformadores de potencia se inspeccionan
con frecuencia mediante cámaras térmicas.
Permiten comparar las temperaturas de las
aletas refrigeradoras y las conexiones de
alta tensión para tomar, en caso necesario,
medidas correctoras antes de que se produzcan
problemas reales. Otras instalaciones de alta
tensión que se inspeccionan con una cámara
infrarroja son: los disyuntores y los interruptores
de circuito y las líneas de alta tensión. Las áreas
con posibles problemas se verán con claridad en
la imagen infrarroja.
Equipos mecánicos
En muchas industrias, los sistemas mecánicos
son la columna vertebral de las operaciones.
Los datos de termografía pueden ser una fuente
inestimable de información complementaria
para los estudios de vibración efectuados en la
verificación técnica de equipos mecánicos.
Aplicaciones
Las cámaras térmicas tienen innumerables aplicaciones en el campo del mantenimiento
preventivo.
Inspección de líneas de alta
tensión
Motor recalentado
Fusibles internos fundidos
Conexiones mal ajustadas
Rodillo sospechoso
Mala conexión y avería interna
Cámaras térmicas para
aplicaciones de mantenimiento preventivo
La termografía se ha convertido en uno de los instrumentos de diagnóstico más
valiosos para el mantenimiento preventivo. Al detectar anomalías que con frecuencia
son invisibles a simple vista, la termografía permite tomar medidas correctivas antes
de que se produzcan fallos costosos en un sistema.
Las cámaras térmicas se han transformado en sistemas compactos que tienen un
aspecto similar al de una cámara de vídeo o cámara digital normal, son fáciles de
utilizar y generan una imagen de alta resolución. Numerosas industrias en todo el
mundo han descubierto la ventaja de incorporar cámaras térmicas a sus programas de
mantenimiento preventivo.
Logística y transporte
Compañías eléctricas
TaCalefacción central
Automoc
Laboratorios
Industrias de fabricación
Servicios Elec

7. 7
Tuberías
La termografía infrarroja también es un instrumento
muy valioso para detectar averías en tuberías
y aislantes. Los intercambiadores de calor se
inspeccionan regularmente con infrarrojos para
detectar tuberías obstruidas. Una cámara infrarroja
puede dar rápidamente el panorama general de toda la
instalación. No es necesario comprobar una a una cada
tubería.
Refractarios
Las cámaras térmicas brindan diagnósticos rápidos y
precisos para el mantenimiento de hornos, la gestión
de las pérdidas refractarias, el diagnóstico de aletas
condensadoras, etc.
Una gran variedad de cámaras térmicas para inspecciones de mantenimiento
preventivo.
FLIR Systems comercializa una gama completa de cámaras térmicas para todas las
aplicaciones de mantenimiento preventivo.Tanto a quienes están descubriendo las
ventajas que ofrecen las cámaras térmicas como a los expertos termógrafos, FLIR
Systems les ofrece el instrumento adecuado para su trabajo.
Conozca nuestra amplia gama de productos y descubra por que FLIR Systems
es el líder mundial en cámaras de imagen térmica
Colector de condensado de
vapor
Rotura del refractante en un
horno de cemento giratorio
Deterioro de aislantes
Aislante refractario defectuoso
Cámaras térmicas :
• Es tan fácil de usar como una cámara de fotos digital
o cámara de video
• Muestra una imagen de la situación completa
• Efectua inspecciones mientras está en carga
• Identifica y localiza el problema
• Mide temperaturas
• Guarda la información con la imagen
• Le informa exactamente de lo que tiene que ser
reparado
• Encuentra fallos antes de que se conviertan un
problema real
• Ahorra su tiempo y su dinero
ablas de banco de pruebas
ciónMecánica y electrónica
ctricistas

8. Visit www.flir.com8
Compatibilidad WiFi
Permite transferir imágenes sin cables desde una
cámara termográfica a un iPad o iPhone.
• Muestre lo que ve a un compañero o cliente
que esté lejos. Esto es muy útil cuando hay
que realizar mediciones en entornos duros o en
zonas de difícil acceso.
• Analice las termografías directamente en el iPad
o iPhone.
• Genere informes exhaustivos.
Envíe los informes de las inspecciones de forma in-
mediata a su cliente, sus compañeros o superior a
través del correo electrónico.
Aplicación FLIR Tools Mobile para Android,
iPad, iPhone e iPodTouch
FLIR se sitúa en vanguardia con la novedosa
conectividad Wi-Fi para Android y dispositivos iPad,
iPhone e iPod Touch. Solo tiene que descargar la
nueva aplicación FLIR Tools Mobile desde Android
Market o App Store para poder empezar a ver,
capturar e importar imágenes térmicas, transmitir
y capturar vídeo en vivo de las cámaras FLIR
seleccionadas. FLIR Tools Mobile también puede
utilizarse para el control remoto de la cámara.
MeterLink
La tecnología MeterLink de FLIR hace posible
la transferencia, vía Bluetooth, de los datos
recopilados por un medidor de tenaza de Extech a
la cámara termográfica.
• Ahorra tiempo: no hace falta tomar notas
durante la inspección.
• Elimina el riesgo de las notas erróneas.
• Acelera el proceso de informe: todos los valores
se incluyen automáticamente en los informes.
• Combine la termografía con los datos de
medición eléctricos.
Pantalla táctil
Una pantalla táctil LCD lleva la interactividad y el
confort a un nuevo nivel.
WIFI
Características únicas de FLIR Systems
Cómo líder mundial en cámaras termográficas, FLIR Systems introduce
constantemente nuevas cámaras termográficas y características que permiten
hacer inspecciones termográficas aún más rápidas y eficaces.
Las características más innovadoras del sector
La conexión de cámaras termográficas con otras herramientas de medición
ha adquirido una importancia vital. Es necesario analizar los resultados y
enviárselos a los clientes o a los superiores. Con el objetivo de facilitar estas
tareas, FLIR Systems ha incorporado a la mayoría de sus cámaras termográficas
las características más innovadoras del sector.
EX845 - Medidor de tenaza
1000 A CA/CC
Serie T6xx de FLIR

9. 9
Serie i de FLIR
Las cámaras termográficas de la serie
i de FLIR son ideales para los usuarios
que están empezando a descubrir
los beneficios que puede ofrecer la
termografía. Con una facilidad de uso
total, estas cámaras le ayudarán a realizar
sus primeras inspecciones térmicas.
Serie E de FLIR
La serie E de FLIR se ha desarrollado para
aquellos que ya conocen los beneficios que
pueden ofrecer las cámaras termográficas y
desean una mejor calidad de imagen o más
opciones para la creación de informes. La serie
E de FLIR contiene varias características de
gran utilidad que reducirán en gran medida el
tiempo necesario para realizar una inspección.
Apuntar y Disparar
Cámaras termográficas de FLIR
apuntarydisparar
Serie i de FLIR
Serie E de FLIR

10. Visit www.flir.com
Excepcionalmente fácil de usar
Esta cámara es sumamente fácil de entender y manejar,
ya que se ha concebido para principiantes. Su manejo es
intuitivo y viene con un manual completo.
AUTO
Totalmente automática
Sólo con apuntar y disparar se producen de forma
instantánea imágenes térmicas en formato JPEG con todos
los datos de temperatura necesarios, que pueden enviarse,
analizarse y guardarse en la propia cámara o en dispositivos
externos.
Sin foco
Sus lentes fijas sin foco hacen que el uso de las FLIR i3/i5/i7
sea una tarea fácil.
Compacta y ligera
Las FLIR i3/i5/i7 solo pesan 365 g y son fáciles de guardar en
un cinturón de trabajo.
Extremadamente robusta
Las cámaras termográficas de la serie i de FLIR resisten una
caída de 2 metros. La resistencia al agua y al polvo tienen una
clasificación de IP43.
Tarjeta de memoria SD
Guarda imágenes con una identificación distintiva en un
formato radiométrico JPEG, que contiene todos los datos de
temperatura en una tarjeta miniSD corriente.Transferencia
de archivos a PC por USB
SOFTWARE
Incluye el software de información y análisis
La cámara se suministra con el software FLIRTools de FLIR y
también es compatible con un software más potente, el FLIR
Reporter.
Medición y precisión excepcionales
Mide temperaturas hasta de +250°C y detecta diferencias de
temperatura de tan solo 0,10°C. (FLIR i3 0,15ºC)
Funciones de medición
Punto de medida, cuadro con temperaturas máx./mín.,
isoterma superior e inferior (según el modelo).
* Las funciones varían según el modelo de cámara térmica, por favor
verifique las especificaciones técnicas de cada modelo.
FLIR Serie i
Las FLIR i3/i5/i7 son las cámaras térmicas más pequeñas, ligeras y asequibles
del mercado. Son increíblemente fáciles de usar y para hacerlo no se requiere
experiencia previa. De verdad que es solo cuestión de apuntar-disparar-
detectar para obtener imágenes térmicas de alta calidad que le proporcionan de
inmediato la información térmica que necesita.
Fácil de usar:
apuntar y disparar
10

11. apuntarydisparar
Ahorre tiempo y dinero siguiendo
3 pasos:
• Detecte problemas ocultos, efectúe evaluaciones rápidas de
las averías e inspecciones preventivas
• Identifique pérdidas de energía y aislamiento deficiente
• Localice fallos eléctricos antes de que sea demasiado tarde
• Obtenga imágenes térmicas instantáneas a partir de sus
resultados
• Cree informes, analice y documente sus resultados
con un software fácil de usar
La inspección de esta bomba de
agua no ofrece problemas. La imagen
térmica verifica que haya agua en el
cilindro de la bomba y que no haya
peligro de recalentamiento.
Verificación de dispositivos
mecánicos
Con la termografía los problemas de
las conexiones eléctricas, el cableado
u otros componentes del sistema
se destacan con claridad como
“puntos calientes”, lo que facilita su
localización y reparación. En la imagen
térmica se pueden ver con claridad las
conexiones recalentadas.
Localización de problemas
eléctricos
Apunte
Dispare
Detecte
FLIR i3 FLIR i5 FLIR i7
Calidad de la imagen
térmica: 60x60 píxeles
Calidad de la imagen
térmica: 100x100 píxeles
Calidad de la imagen
térmica: 140x140 píxeles
Campo visual:
12.5°(H) x 12.5°(V)
Campo visual:
21°(H) x 21°(V)
Campo visual:
29°(H) x 29°(V)
Sensibilidad térmica: 0.15°C Sensibilidad térmica: 0.10°C Sensibilidad térmica: 0.10°C
Solo punto central de
medida
Solo punto central de
medida
Punto central de medida,
área con temperatura
máx./mín., isoterma
superior e inferior
Comparación de los modelos de cámaras FLIR Serie i
11

12. Visit www.flir.com
320
240
x
Resolución hasta de 320 x 240 píxeles
La resolución de las imágenes térmicas de la
serie E varía entre los 160 x 120 píxeles y los
320 x 240 píxeles según el modelo de cámara.
Pequeña y liviana
Los modelos de la serie E de FLIR pesan solo
825 g y pueden llevarse sin problemas en un
cinturón de trabajo.
Extremadamente resistente
Las cámaras termográficas de la serie FLIR E
resisten una caída de 2 metros. Disponen de un
índice de protección IP54.
Cámara visual de alta calidad
Todos los modelos de la serie E de FLIR cuentan
con una cámara digital integrada, que facilita y
acelera la observación y la inspección.
Galería de imágenes en miniatura
Una galería de imágenes en miniatura de
fácil acceso le ayuda a repasar y encontrar
rápidamente sus imágenes térmicas.
Precisión ± 2%
Precisión ±2 °C o ±2% de lectura
Pantalla táctil LCD
Gran pantalla táctil LCD en color de 3,5.
LED incorporados
FLIR E30, E40, E50, E60 tienen una iluminación
LED incorporada que garantiza imágenes
visuales de calidad independientemente de los
niveles de iluminación del lugar de trabajo.
Batería de larga duración
Sus baterías de iones de litio con una vida útil
de 4 horas y fáciles de cambiar (sustituibles
sobre el terreno), permiten seguir el ritmo de
programas de trabajo exigentes.
Puntero láser
Un cómodo botón activa el puntero láser que
ayuda a asociar el punto caliente o frío de la
imagen IR con el objetivo físico real que se
encuentra en el área inspeccionada.
Imagen-en-Imagen (PiP)
Con la función PiP (imagen-en-imagen) es fácil
localizar áreas de interés.
VISUAL IR
THERMAFUSION
FusiónTérmica
Fusiona las imágenes digital y térmica para
mejorar el análisis
Informes instantáneos
Crea informes instantáneos directamente en
la cámara. Copia con facilidad el informe a un
dispositivo USB.
ABC
Comentarios de texto y de voz
Pueden incluirse comentarios escogiendo un
texto de una lista predefinida o introduciéndolo
mediante la pantalla táctil. A su vez, es
posible conectar unos auriculares para grabar
comentarios de voz.
25°
15°
45°
Lentes intercambiables
Para adaptar la serie E de FLIR a cada situación,
las lentes gran angular y telescópica, están
también disponibles.
* Las funciones varían según el modelo de cámara térmica, por
favor verifique las especificaciones técnicas de cada modelo.
FLIR Serie E
Las cámaras térmicas de la serie E de FLIR son pequeñas y ligeras, concebidas
para quienes necesitan la mayor resolución y más prestaciones y para quienes es
importante documentar los resultados. Son ideales para el mantenimiento preventivo
y la inspección planificada de sistemas eléctricos y mecánicos y para garantizar que
funcionan con la máxima eficiencia y seguridad y un consumo de energía mínimo.
Diseño ligero,
“peso pesado” en prestaciones
Los grandes botones retroiluminados
son adecuados para manos
desnudas o con guantes
Gran pantalla táctil de 3,5
12

13. 35.0°C
62.0°C
©BobBerry
8 50 20 70
Las cámaras van equipadas con una
cámara digital, iluminación LED y un
puntero láser.
Conéctese a un teléfono inteligente o a un tablet mediante
Wi-Fi y utilice la aplicación FLIRTools Mobile (Apple
iOS y Android) para procesar y compartir resultados, así
como para utilizarlo como control remoto.
FLIR E30 FLIR E40 FLIR E50 FLIR E60
Calidad de la imagen térmica:
160x120 píxeles
Calidad de la imagen térmica:
160x120 píxeles
Calidad de la imagen térmica:
240x180 píxeles
Calidad de la imagen térmica:
320x240 píxeles
Sensibilidad térmica: 0.1°C Sensibilidad térmica: 0.07°C Sensibilidad térmica: 0.05°C Sensibilidad térmica: 0.05°C
Intervalo de temperaturas del objeto:
-20°C a +350°C
Intervalo de temperaturas del objeto:
-20°C a +650°C
Intervalo de temperaturas del objeto:
-20°C a +650°C
Intervalo de temperaturas del objeto:
-20°C a +650°C
Puntos: 1 Puntos: 3 Puntos: 3 Puntos: 3
1 recuadro con temp. máx./mín. 3 recuadros con máx./mín./promedio 3 recuadros con máx./mín./promedio 3 recuadros con máx./mín./promedio
Variación de temperatura entre
funciones de medición o con respecto
a la temperatura de referencia
Variación de temperatura entre
funciones de medición o con respecto
a la temperatura de referencia
Variación de temperatura entre
funciones de medición o con respecto
a la temperatura de referencia
Cámara digital incorporada 2
Mpíxeles
Cámara digital incorporada 3.1
Mpíxeles
Cámara digital incorporada 3.1
Mpíxeles
Cámara digital incorporada 3.1
Mpíxeles
Transmisión de vídeo IR no
radiométrico
Transmisión de vídeo IR no
radiométrico
Transmisión de vídeo IR no
radiométrico
Transmisión de vídeo IR radiométrico Transmisión de vídeo IR radiométrico Transmisión de vídeo IR radiométrico
Grabación de video IR
radiométrico
Grabación de video IR
radiométrico
Grabación de video IR
radiométrico
Comentarios de texto y de voz Comentarios de texto y de voz Comentarios de texto y de voz
MeterLink™ MeterLink™ MeterLink™
Bluetooth®
/ WiFi Bluetooth®
/ WiFi Bluetooth®
/ WiFi
Zoom digital 2x Zoom digital 2x, 4x Zoom digital 2x, 4x
Función imagen en imagen
area IR sobre imagen visual
Función imagen en imagen
IR ajustable sobre imagen visual
Función imagen en imagen
IR ajustable sobre imagen visual
Fusión térmica Fusión térmica
Informes instantáneos
Comparación de los modelos de cámaras FLIR Serie E
Inspección de un transformador con la función
­imagen en imagen (PiP).
Verificación mecánica de un motor eléctrico con la
serie E de FLIR.
Verificación rápida y fácil de una instalación de aire
acondicionado.
Motor: Problema de cojinetes. Motor: Problema de embobinado interno. Deterioro de aislantes.
40.0°C
75.0°C
35.0°C
8 5015 808 50
apuntarydisparar
13

14. Visit www.flir.com
Gama de productos completa
En FLIR Systems somos conscientes de que cada usuario
tiene unas necesidades diferentes. Por ese motivo,
hemos desarrollado una completa gama de cámaras
termográficas. Los modelos más avanzados contienen un
número superior de características que permitirán realizar
el trabajo de manera más rápida y eficaz. Son herramientas
ideales para usuarios expertos y profesionales.
Usuarios expertos y profesionales: mejor calidad de imagen
Al igual que pasa en el campo de la fotografía, una imagen compuesta por un mayor número de
píxeles significa que la cámara produce imágenes de mayor calidad. Pero eso no es todo. Una
cámara termográfica con 640 x 480 píxeles tiene 307.200 puntos de medición de temperatura en
una imagen, cuatro veces más que una cámara con 320 x 240 píxeles y 76.800 puntos de medición
de temperatura. Al mirar al mismo objetivo desde la misma distancia, un mayor número de píxeles
cubrirá dicho objetivo. Lo que dará como resultado una mejor precisión de la medición.
Imagen de un punto caliente en un cable de alimentación de una subestación de servicios generales
tomada a una distancia de unos 20 m.
Imagen tomada con una resolución de
120 x 120 píxeles y una sensibilidad tér-
mica menor de 100mK.
Imagen tomada con una resolución de 320 x 240
píxeles y una sensibilidad térmica de 50 mK. Observe
cómo el mayor número de píxeles dará como
resultado una lectura de temperatura más precisa del
punto caliente.
Imagen tomada con una resolución de 640 x 480
píxeles y una sensibilidad térmica menor de 45mK.
Observe que el punto caliente se ve claramente
y que el mayor número de píxeles dará como
resultado una lectura de temperatura aún más
precisa del punto caliente. Ahora queda claro que
hay un problema en el cable de alimentación.
Price
FLIRi-Series
FLIRE-Series
FLIRT-Series
FLIRT600-Series
FLIRP-SeriesFeatures
Ergonomía
Si es usted un usuario experto o profesional y trabaja
con la cámara durante varias horas al día, necesitará
que sea una herramienta ergonómica. Da igual dónde
se encuentre el área que vaya a inspeccionar: necesita
manejar la cámara de manera sencilla y ergonómica.
De este modo se incrementará no solo su capacidad de
análisis sobre el terreno, sino que también lo hará su
productividad.
14

15. 15
Imágenes dinámicas multiespectrales (MSX)
nuevo
Autoenfoque continuo
Boceto de imagen
Una nueva tecnología pendiente de patente basada en el procesador integrado exclusivo de FLIR que
proporciona detalles extraordinarios de imágenes térmicas en tiempo real.
· Vídeo termográfico en tiempo real mejorado con definición del espectro visible
· Claridad termográfica excepcional para resaltar exactamente dónde se
encuentra el problema
· Identificación más fácil del objetivo sin comprometer los datos de temperatura
· Calidad de imagen sin igual. Sin necesidad de una foto digital separada para
los informes
A diferencia de la fusión térmica tradicional que inserta una imagen térmica
en una imagen de luz visible, las nuevas MSX de FLIR integran los detalles
de la cámara digital en imágenes térmicas fijas y de vídeo.
Resultados instantáneos en tiempo real:
· Imágenes térmicas mas nítidas
· Orientación al objetivo más rápida
· Informes concisos
· Ruta más rápida a las soluciones
Esta nueva función de FLIR Systems permite indicar claramente en una
imagen guardada la ubicación del área con el problema, tanto en la
imagen térmica como en la visual. Esto se puede hacer inmediatamente
en la pantalla táctil de la cámara. Las indicaciones que realice en la
imagen térmica aparecerán automáticamente en su informe.
Una solución con dos cámaras digitales permite el autoenfoque
continuo de las imágenes térmicas. El autoenfoque automático
convierte a la FLIRT640 en la primera cámara termográfica totalmente
automática del mercado.
imagen térmica de un fusible recalentado Imagen térmica del mismo fusible recalentado, ahora usando la función
MSX. Nótese que el texto por debajo del fusible es legible, haciendo fácil
su identificación y posterior reparación del fusible correcto.

16. Visit www.flir.com16

17. 17
Cámaras termográficas FLIR para
usuarios expertos y profesionales
FLIRT250 yT335
FLIR T250 y T335 llevan la er-
gonomía a un nuevo nivel.
Gracias a la unidad de lente
abatible, siempre podrá su-
jetar la cámara en una posición
cómoda.
SerieT400
La serie FLIRT400 ofrece buen
rendimiento a un precio ase-
quible. Con una ergonomía
excelente y facilidad de co-
municación, la serie FLIR T400
se compone de cámaras muy
sencillas de usar tanto para
el usuario principiante como
avanzado.
Serie T600 de FLIR
La serie T600 de FLIR
combina la excelente
ergonomía de la serie T
con la mejor calidad de
imagen posible. Las nítidas
termografías de 640 x 480
píxeles permiten detectar
incluso las anomalías más
insignificativas.
Serie P
La serie FLIR-P ofrece cámaras
termográficas diseñadas para el
experto que cuenta con la cámara
como su herramienta principal.
Las cámaras de la serie P poseen
una calidad de imagen superior,
la sensibilidad y la precisión más
altas y la más amplia gama de
posibilidades. Todas están hechas
a medida para satisfacer las de-
mandas del experto que depende
de un instrumento preciso y fun-
cional para llevar a cabo su labor.
expertoyprofesional
SerieT400 de FLIR
SerieT600 de FLIR
Serie P de FLIR

18. Visit www.flir.com
Conéctese a un teléfono inteligente o a un
tablet mediante Wi-Fi y utilice la aplicación
FLIRTools Mobile (Apple iOS y Android) para
procesar y compartir resultados, así como
para utilizarlo como control remoto.
WIFI
18
Apuntar comentarios por escrito
Utilice la pantalla táctil como si fuera lápiz y
papel para añadir comentarios por escrito.
Video Radiométrico
de 16 bits puede ser transmitido a PC (via USB)
usando el software FLIR
3,5”
Pantalla táctil
Su pantalla táctil LCD de 3,5” junto con el lápiz
óptico lleva la interactividad y la comodidad del
usuario a un nivel superior.
Modos de medida
Puntos de medición, área con indicación
automática de puntos calientes/fríos, isotermas,
cálculo de ΔT (según el modelo),
Copia a USB
Transfiere las imágenes cargadas o los informes
directamente desde la cámara de imagen
térmica a un lápiz USB.
Informes instantáneos
Crea informes instantáneos directamente en la
cámara; copia con facilidad el informe a USB.
* Las funciones varían según el modelo de cámara térmica, por
favor verifique las especificaciones técnicas de cada modelo.
FLIRT250 / FLIRT335
La elección de los
termógrafos avanzados.
La serie T FLIR de cámaras térmicas portátiles, lleva la ergonomía, el peso y la
facilidad de uso a un nuevo nivel. La clave es la facilidad de uso: nuestros ingenieros
han trasladado los comentarios sobre confort y claridad en una serie de amplias
e innovadoras características. Es más, la serie T de FLIR ha sido específicamente
desarrollada para entornos industriales.
320
240
x
Resolución hasta de 320 x 240 píxeles
La resolución de las imágenes térmicas de la
serieT varía entre los 240 x 180 píxeles y los 320
x 240 píxeles según el modelo de cámara.
HIGH
SENSITIVITY
Sensibilidad de la cámara
La sensibilidad térmica de la serieT de FLIR
oscila entre los 80 mK y 50 mK según el
modelo.
Cámara visual de alta calidad
Todos los modelos de la serieT de FLIR
cuentan con una cámara digital integrada
de 3,1 megapíxeles, que facilita y acelera la
observación y la inspección.
LookFeel
Touch screen
Interchangable lenses
4 hours battery life
text,voice,sketch annotations
4 hours 4 hours
ABC
measurement modes
25°
15°
45°
measurement range
350°C
120°C
-20°C
0°C
Intervalo de medición
Según el modelo, la serieT puede medir la
temperatura entre los -20°C y los +1.200°C.
25°
15°
45°
Lentes infrarrojas intercambiables
La serieT está dotada de una lente estándar de
25° y lentes opcionales de 6°, 15°, 45° y 90°.
Interfaces flexibles
La serieT está equipada con una salida de
vídeo estándar por puerto USB y una tarjeta de
memoria SD extraíble.
MPEG-4
Vídeo MPEG-4
Crea archivos de vídeo visuales e infrarrojos no
radiométricos en formato MPEG-4.
Alarmas de temperatura
sonoras y visuales
Facilita y agiliza las inspecciones.
Función imagen en imagen
Superpone una imagen infrarroja a la imagen
visual. Ajustable, móvil y redimensionable según
el modelo.
ABC
Comentarios de texto y voz
Pueden incluirse comentarios escritos
escogiendo un texto de una lista predefinida o
introduciéndolo mediante la pantalla táctil. A su
vez, es posible conectar unos auriculares para
grabar comentarios de voz.

19. 19
FLIRT250 FLIRT335
Calidad de la imagen térmica: 240x180 píxeles
Calidad de la imagen térmica:
320x240 píxeles
Intervalo de temperaturas:
-20°C a +350°C
Intervalo de temperaturas:
-20°C a +650°C
80 mK NETD 50 mK NETD
Zoom digital 2x Zoom digital 4x
Función imagen en imagen (ajustable) Función imagen en imagen (ajustable)
Marcador de imagen Marcador de imagen 4x
DeltaT
Informes instantáneos
Comparación de los modelos de cámaras FLIR Serie T Función imagen en
imagen
MeterLink
Imágenes visuales de alta calidad.
Una pantalla táctil LCD multifuncional per­
mite un desplazamiento rápido y fácil por el
menú de la cámara.
Se pueden tomar notas y hacer indicacio­
nes directamente sobre la pantalla.
expertoyprofesional
Lente abatible
Luz de flash
Lente infrarroja intercambiable
Cámara visual
Controles fáciles
de usar
Diseño ergonómico
Lápiz óptico
Puntero láser
mini USB
Auriculares
Vídeo USB

20. Visit www.flir.com
Conéctese a un teléfono inteligente o a un
tablet mediante Wi-Fi y utilice la aplicación
FLIRTools Mobile (Apple iOS y Android) para
procesar y compartir resultados, así como
para utilizarlo como control remoto.
WIFI
20
Boceto de imagen
Indique las áreas con problemas directamente
sobre la imagen térmica.
Video Radiométrico
de 16 bits puede ser transmitido a PC (via USB)
usando el software FLIR
JPG IMAGE
JPEG radiométrico
FLIR emplea un formato de imagen JPEG radio­
métrico no patentado que permite el procesamiento
posterior y la escritura de informes con un software
de FLIR asistido por Microsoft Word®.
3,5”
Pantalla táctil
Su pantalla táctil LCD de 3,5” junto con el lápiz
óptico lleva la interactividad y la comodidad del
usuario a un nivel superior.
Modos de medida
Puntos de medición, área con indicación
automática de puntos calientes/fríos, isotermas,
cálculo de ΔT (según el modelo),
Copia a USB
Transfiere las imágenes cargadas o los informes
directamente desde la cámara de imagen
térmica a un lápiz USB.
Informes instantáneos
Crea informes instantáneos directamente en la
cámara; copia con facilidad el informe a USB.
Imágenes dinámicas multiespectrales (MSX)
La innovadora función de MSX produce una
imagen mucho más rica en detalles que antes.
* Las funciones varían según el modelo de cámara térmica, por
favor verifique las especificaciones técnicas de cada modelo.
FLIR SerieT400
Excelente ergonomía y
amplias posibilidades de comunicación
La serie FLIR T400 ofrece un buen rendimiento a un precio asequible. Con una
ergonomía excelente y facilidad de comunicación, la serie FLIRT400 se compone de
cámaras muy sencillas de usar tanto para el usuario principiante como avanzado.
Ofrece amplias posibilidades de comunicación entre las que se incluyen Wi-Fi y
MeterLink (Bluetooth). La tecnología más reciente integrada en la cámara permite el
procesamiento y almacenamiento rápido de las imágenes.
320
240
x
Resolución de 320 x 240 píxeles
La serie T400 tiene una resolución de imagen
térmica de 320 x 240 píxeles.
HIGH
SENSITIVITY
Sensibilidad de la cámara
La serie FLIRT400 posee una sensibilidad térmica
de 45 mK.
Cámara visual de alta calidad
Todos los modelos de la serieT de FLIR
cuentan con una cámara digital integrada
de 3,1 megapíxeles, que facilita y acelera la
observación y la inspección.
LookFeel
Touch screen
Interchangable lenses
4 hours battery life
text,voice,sketch annotations
4 hours 4 hours
ABC
measurement modes
25°
15°
45°
measurement range
350°C
120°C
-20°C
0°C
Intervalo de medición
Según el modelo, la serieT puede medir la
temperatura entre los -20°C y los +1.200°C.
25°
15°
45°
Lentes infrarrojas intercambiables
La serieT está dotada de una lente estándar de
25° y lentes opcionales de 6°, 15°, 45° y 90°.
Interfaces flexibles
La serieT está equipada con una salida de
vídeo estándar por puerto USB y una tarjeta de
memoria SD extraíble.
MPEG-4
Vídeo MPEG-4
Crea archivos de vídeo visuales e infrarrojos no
radiométricos en formato MPEG-4.
VISUAL IR
THERMAFUSION
Fusión térmica
Fusiona las imágenes visuales e infrarrojas para
mejorar el análisis.
Alarmas de temperatura
sonoras y visuales
Facilita y agiliza las inspecciones.
Función imagen en imagen
Superpone una imagen infrarroja a la imagen
visual. Ajustable, móvil y redimensionable según
el modelo.
ABC
Comentarios de texto y voz
Pueden incluirse comentarios escritos
escogiendo un texto de una lista predefinida o
introduciéndolo mediante la pantalla táctil. A su
vez, es posible conectar unos auriculares para
grabar comentarios de voz.
Apuntar comentarios por escrito
Utilice la pantalla táctil como si fuera lápiz y
papel para añadir comentarios por escrito.
nuevo

21. 21
FLIRT420 FLIRT440
Intervalo de temperaturas del objeto:
-20°C a +650ºC
Intervalo de temperaturas del objeto:
-20°C a +1.200ºC
Zoom digital 2x, 4x Zoom digital 2x, 4x, 8x
MSX
Boceto de imagen en IR y visual
Función de perfil de línea
Valores preestablecidos de medición
Comparación de los modelos de cámaras FLIR Serie T400
Función imagen en
imagen
Boceto de imagen
Imágenes dinámicas
multiespectrales (MSX)
MeterLink
Una pantalla táctil LCD multifuncional
permite un desplazamiento rápido y fácil
por el menú de la cámara.
La innovadora función de MSX produce
una imagen mucho más rica en detalles
que antes.
Lente abatible
Luz de flash
Lente infrarroja intercambiable
Cámara visual
Controles fáciles
de usar
Diseño ergonómico
Puntero láser
mini USB
Video
Tarjeta SD USB
expertoyprofesional
Fusión térmica
Imagen visual Imagen de fusión térmicaImagen térmica
nuevo

22. Visit www.flir.com
640
480
x
Resolución de 640 x 480 píxeles
El detector de alta definición de 640 x 480 píxeles
genera imágenes detalladas claras y nítidas
que son fáciles de interpretar, lo que lleva a
inspecciones seguras de mayor precisión
HIGH
SENSITIVITY
Alta sensibilidad
LaT640 le permite observar diferencias de
temperatura de hasta 0,035 °C.
Unidad IR ajustable
La unidad IR ajustable proporciona una mayor
flexibilidad y le permite trabajar más rápido
y en una postura más cómoda durante las
inspecciones.
Pantalla LCD amplia y luminosa de 4,3
La pantalla LCD de alta calidad presenta imágenes
luminosas y nítidas también en entornos
exteriores.
Visor (FLIRT640)
El visor de alta resolución es ideal para su uso en
exteriores o cuando no se utilice la pantalla LCD.
Cámara visual de alta calidad
Una cámara visual integrada de 5 megapíxeles
genera imágenes visuales nítidas en todas las
condiciones.
Puntero láser
Un cómodo botón activa el puntero láser que
ayuda a asociar el punto caliente o frío de la
imagen IR con el objetivo físico real que se
encuentra en el área inspeccionada.
Interfaces flexibles
Acceso fácil a salida vídeo, USB para conectar
la cámara a dispositivos externos, USB2 para
conectarla a un ordenador y conexión directa para
cargar la batería dentro de la cámara.
Video Radiométrico
de 16 bits puede ser transmitido a PC (via USB)
usando el software FLIR
MPEG-4
Vídeo MPEG-4
Crea archivos de vídeo visuales e infrarrojos no
radiométricos en formato MPEG-4.
VISUAL IR
THERMAFUSION
Fusión térmica
Fusiona las imágenes visuales e infrarrojas para
mejorar el análisis.
Imagen-en-imagen
Cree una superposición de infrarrojos sobre la
imagen visual. Se adapta automáticamente a
diferentes lentes con diferentes campos visuales.
Móvil y redimensionable.
Pantalla táctil
La pantalla táctil LCD lleva la interactividad y el
confort a un nuevo nivel. Junto con los botones
retroiluminados y el joystick de control, las
cámaras SerieT600 son muy fáciles de usar.
Apuntar comentarios por escrito
Utilice la pantalla táctil como si fuera lápiz y
papel para añadir comentarios por escrito.
Anotaciones de texto y voz
Los comentarios de texto se pueden seleccionar
de una lista. Se pueden conectar unos auriculares
con Bluetooth para hacer anotaciones de voz.
Z
Z
Zoom digital
La FLIRT640 está equipada con un zoom digital
continuo de 1-8x y laT600/T620 con un zoom de
1-4x.
NUEVAS FUNCIONES
Imágenes dinámicas multiespectrales (MSX)
La innovadora función de MSX produce una
imagen mucho más rica en detalles que antes.
Boceto de imagen
Indique las áreas con problemas directamente
sobre la imagen térmica.
Autoenfoque continuo
Enfoque automático continuo sobre el objeto que
está inspeccionando.
GPS
GPS integrado
El GPS permite la georreferencia de imágenes
térmicas para determinar su ubicación geográfica.
* Las funciones varían según el modelo de cámara térmica, por favor
verifique las especificaciones técnicas de cada modelo.
FLIR SerieT600
Cámaras termográficas de
vanguardia que combinan una buena ergonomía
y flexibilidad con una alta calidad de imagen
La serie FLIR T600 ofrece imágenes térmicas nítidas de 640 x 480 píxeles en las que se
puede ver hasta el más pequeño de los detalles. La serieT600 es flexible, puede satisfacer
cualquier necesidad y cuenta con amplias posibilidades de comunicación.
22
NUEV
AS
FUN
CIONE
S

23. FLIRT600 FLIRT620 FLIRT640
Calidad de la imagen térmica:
480x360 pixeles
Calidad de la imagen térmica:
640x480 pixeles
Calidad de la imagen térmica:
640x480 pixeles
NETD 40 mk @ +30ºC NETD 40 mk @ +30ºC NETD 35 mk @ +30ºC
Intervalo de temperaturas:
-40°C a +650ºC
Intervalo de temperaturas:
-40°C a +650ºC
Intervalo de temperaturas:
-40°C a +2.000ºC
Zoom digital 1-4x Zoom digital 1-4x Zoom digital 1-8x
GPS GPS
Informes instantáneos Informes instantáneos
Función de perfil de línea
MSX
Boceto de imagen en IR y visual
Autoenfoque continuo
Visor
Valores preestablecidos de medición
Comparación de los modelos de cámaras T600
Lente abatible
Cámara visual
Lápiz
Luz de flash
Lente infrarroja
intercambiable
Controles fáciles de usar
Puntero láser
Diseño ergonómico
Visor
Amplia pantalla LCD
Botones de control
Controles fáciles de usar
Alimentación
USB A
HDMI
Mini USB
Tarjeta SD
Conéctese a un teléfono inteligente o a un tablet mediante Wi-Fi
y utilice la aplicación FLIRTools Mobile (Apple iOS y Android)
para procesar y compartir resultados, así como para utilizarlo
como control remoto.
expertoyprofesional
23
nuevo

24. Visit www.flir.com24

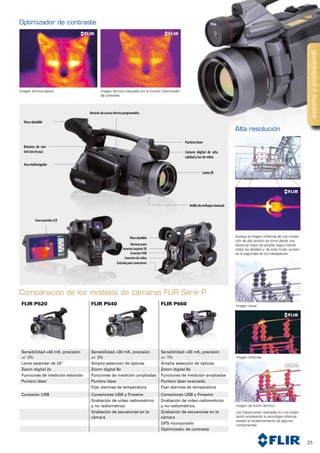

FLIR Serie P
Una cámara FLIR Serie P es un instrumento perfecto para usuarios que conocen las
ventajas del infrarrojo y que dependen de una cámara termográfica para su trabajo.
Si usted es un asesor en materia de infrarrojo o un profesional del mantenimiento
preventivo en la industria de servicios o manufacturera, las cámaras térmicas FLIR
Serie P le ayudan a localizar anomalías invisibles a simple vista.
Las cámaras térmicas
de vanguardia FLIR Serie P se han
creado para los expertos.
ABC
Comentarios de texto y voz
Pueden cargarse comentarios de texto en la
cámara mediante una interfaz IrDa inalámbrica.
A su vez, es posible conectar unos auriculares
para grabar comentarios de voz.
Enfoque automático y manual, zoom digital
Las posibilidades de enfoque son: enfoque
automático de un solo toque, enfoque
automático continuo, siguiendo la iluminación
del láser (P660) o enfoque manual.
Visor abatible
El visor de alta resolución es abatible, de manera
que puede adaptarse a cada usuario. Es ideal
para las inspecciones al aire libre o para cuando
no se está utilizando la pantalla LCD.
Gran pantalla LCD
Una pantalla LCD extraordinariamente amplia,
de 5,6”, plegable y de alta calidad permite ver
los detalles más sutiles de la imagen y las
diferencias de temperatura más pequeñas.
Asa multiangular con botones de acceso
directo integrados
Un asa de control giratoria permite emplear la
cámara en la posición que resulte más cómoda.
Los botones y la unidad joystick de control de la
cámara están integrados al asa y se encuentran
siempre al alcance de los dedos.
Botones de acceso directo programables
Para aumentar la flexibilidad, el usuario puede
programar los botones situados en la parte
superior de la cámara para poder acceder
directamente a sus funciones preferidas.
640
480
x
Resolución de 640x480 píxeles
La serie P tiene un detector de píxeles de alta
resolución, de 640 x 480 píxeles, que ofrece
mayor precisión y muestra más detalles a mayor
distancia.
HIGH ACCURACY
2%
Alta sensibilidad (P660/P640)
Una sensibilidad térmica 30 mK permite
captar los detalles más sutiles de la imagen y las
diferencias de temperatura más pequeñas.
Cámara visual de alta calidad
Una cámara visual integrada de 3,2 megapíxeles
genera imágenes visuales nítidas en todas las
condiciones.
Optimizador de contraste (P660)
La optimización automática de los ajustes de
brillo y contrataste facilita los análisis térmicos
de objetos detallados.
Función panorámica
Obtiene una secuencia de imágenes y las combina
automáticamente en una imagen más grande con
el software FLIR Reporter.
GPS
GPS incorporado (P660)
El GPS permite localizar geográficamente las
imágenes térmicas mediante su referencia
geográfica.
Puntero láser
Ayuda a asociar el punto caliente o frío de la
imagen IR con el objetivo físico real situado en el
área inspeccionada.
Interfaces flexibles
Acceso fácil a las conexiones de vídeo
compuesto, USB y FireWire (P640 y P660) y
a una conexión directa para cargar la batería
dentro de la cámara.
MPEG-4
Vídeo MPEG-4 (P640/660)
Crea archivos de vídeo visuales e infrarrojos no
radiométricos en formato MPEG-4.
VISUAL IR
THERMAFUSION
Fusión térmica FLIR
Fusiona las imágenes visuales e infrarrojas para
mejorar el análisis.
Función imagen en imagen
Superpone una imagen infrarroja a la imagen
visual. Móvil y redimensionable.
RADIOMETRIC
JPG IMAGE
JPEG radiométrico
FLIR emplea un formato de imagen JPEG
radiométrico no patentado que permite el
procesamiento posterior y la escritura de
informes con un software de FLIR asistido por
Microsoft Word®.
Conéctese a un teléfono inteligente o a un tablet mediante
Wi-Fi y utilice la aplicación FLIRTools Mobile (Apple iOS y
Android) para procesar y compartir resultados, así como para
utilizarlo como control remoto.
WIFI

25. 25
Imagen visual
Imagen de fusión térmica
Imagen infrarroja
Las inspecciones realizadas en una subes­
tación empleando la tecnología infrarroja
revelan el recalentamiento de algunos
componentes.
Aunque la imagen infrarroja de una instala­
ción de alta tensión se tome desde una
distancia mayor es posible seguir viendo
todos los detalles y, de este modo, aumen­
tar la seguridad de los trabajadores.
Imagen térmica mejorada con la función Optimizador
de contraste.
Imagen térmica básica.
Optimizador de contraste
Alta resolución
FLIR P620 FLIR P640 FLIR P660
Sensibilidad 40 mK, precisión
+/- 2%
Sensibilidad 30 mK, precisión
+/- 2%
Sensibilidad 30 mK, precisión
+/- 1%
Lente estándar de 24º Amplia selección de ópticas Amplia selección de ópticas
Zoom digital 2x Zoom digital 8x Zoom digital 8x
Funciones de medición estándar Funciones de medición ampliadas Funciones de medición ampliadas
Puntero láser Puntero láser Puntero láser avanzado
Fijar alarmas de temperatura Fijar alarmas de temperatura
Conexión USB Conexiones USB y Firewire Conexiones USB y Firewire
Grabación de vídeo radiométrico
y no radiométrico
Grabación de vídeo radiométrico
y no radiométrico
Grabación de secuencias en la
cámara
Grabación de secuencias en la
cámara
GPS incorporado
Optimizador de contraste
Comparación de los modelos de cámaras FLIR Serie P
Anillo de enfoque manual
Cámara digital de alta
calidad y luz de vídeo
Puntero láser
Lente IR
Visor abatible
Asa multiangular
Botones de con-
trol (en el asa)
Botones de acceso directo programables
Visor abatible
Ranuras para
insertar tarjetas SD
Conector de vídeo
Entrada para conectores
Conector USB
Gran pantalla LCD
expertoyprofesional

26. Visit www.flir.com26
Fácil de instalar
Mucho más sencillas de instalar y utilizar que otras marcas,
las ventanas de IR de FLIR le ayudan a trabajar con una mayor
confianza.
Todas las ventanas de IR de FLIR incorporan una cubierta
segura y fija que se abre con facilidad con una sola mano, lo
que quiere decir que no es necesario quitar, liberar, combinar
o soltar nada. El cristal de banda ancha de FLIR permite a
las cámaras capturar imágenes de luz visible y termografías;
además, deja pasar directamente la iluminación láser y LED
para obtener evaluaciones visuales más claras.
Etiqueta de identificación
permanente
Apertura con tornillo de
mariposa
Bisagra fija
Tuerca de anillo PIRma-Lock™
Junta
Lente de cristal de banda ancha
Tapa abatible de rápido acceso
Serie IRW de FLIR
Al abrir cuadros eléctricos para realizar inspecciones térmicas y visuales
de componentes que conducen tensión, se expone a un trabajo peligroso
en el que corre el riesgo de que se produzca un incidente de arco eléctrico.
Ahora puede poner la seguridad añadida de la nueva ventana FLIR IR entre
usted y los equipos electrificados para protegerse y eliminar la necesidad
de abrir carcasas.
Serie IRW de FLIR
Ventanas de inspección de IR

27. 27
Fácil de instalar
Las ventanas de IR de FLIR son fáciles
y seguras de instalar, ya que utilizan el
mismo diseño que las conexiones de
empalmes más comunes.
• Una sola perforación por ventana
• Una única tuerca de anillo PIRma-
Lock™ para fijarlas
• Uso de herramientas de perfora-
ción estándar para hacer los agu-
jeros
Fiabilidad PIRma-Lock™
La probada tecnología de contratuer-
ca del anillo inmovilizador de FLIR
aporta múltiple ventajas a la ventana
de IR:
• Los dientes cierran herméticamen-
te en el interior del panel
• Los componentes metálicos rea-
lizan tomas de tierra automática-
mente
• No requiere orificios para tornillos
que después ya no se usen
Cubierta con bisagra de rápido
acceso
Un simple tornillo de mariposa abre la
cubierta con bisagra fija de la ventana
de IR:
• Apertura fácil de la tapa abatible
para inspecciones rápidas
• Evita caídas, confusiones y pérdi-
das
• Etiqueta interna para identifica-
ción permanente
Cristal de banda ancha de la
­ventana de IR
Lente instalada en una estructura de
aluminio robusta y anodizada que
permite hacer inspecciones internas
y externas:
• Toma de imágenes IR de onda cor-
ta, media y larga
• Permite características de fusión e
inspecciones visuales
• Permite el paso de punteros láser
y de iluminación
Gran productividad y retorno de
inversión
Disminuye notablemente el tiempo de
inspección para obtener evaluaciones
más eficientes dentro de las directri-
ces de la NFPA 70E:
• Requiere solo una persona (en lu-
gar de tres)
• Elimina el uso de los incómodos
equipos de protección personal
(PPE)
• Ayuda a reducir la mayoría de los
factores que provocan el arco eléc-
trico
Integridad FLIR
FLIR respalda las ventanas de la serie
IRW con pruebas integrales y una ga-
rantía limitada de por vida:
• Cumplen con las normas y clasifi-
caciones UL, KEMA yTUV
• Resiste arcos eléctricos, vibración
y alta humedad
• Garantía limitada de por vida con-
tra defectos de fabricación
Un solo orificio. Fácil de colocar. Una única tuerca de anillo PIRma-Lock™.
Características de las ventanas de IR de FLIR

28. Visit www.flir.com28
FLIR Reporter permite generar informes de inspección
profesionales de manera rápida y fácil.
Software
En FLIR Systems, reconocemos que no basta con
producir las mejores cámaras térmicas posibles.
Nuestro compromiso es lograr que todos los usuarios de nuestros sistemas
de cámaras de imagen térmica trabajen con mayor eficiencia y productividad,
proporcionándoles la combinación de cámara y software más profesional. Nuestro
equipo de especialistas se dedica constantemente a desarrollar paquetes de software
nuevos, mejores y más fáciles de utilizar para satisfacer las necesidades de los
profesionales de la termografía más exigentes.Todo el software se ejecuta en el
sistema operativo Windows y permite un análisis y evaluación de las inspecciones
térmicas rápido, detallado y preciso.
Transformar los
instrumentos en soluciones
FLIR Reporter
Crear informes convincentes y profesionales
FLIR Reporter es un software potente para crear informes convencionales y profesionales con el eficaz
nuevoTripleFusion y la función imagen en imagen (Picture-in-Picture), que es compatible con el programa
Word y el último sistema operativo de Microsoft.
Diseño y organización flexible del informe
• Totalmente integrado a Microsoft Word™
• Análisis de temperatura potente
• Generación asistida de informes
• TripleFusion Imagen en imagen (Picture-in-Picture) (móvil,
dimensionable, ajustable)
• Generación automática de informes arrastrando y soltando
• Función de predicción de tendencias
• Añade automáticamente las coordenadas del GPS a las imágenes
FuncionesTripleFusion e imagen en imagen
La función imagen en imagen (PIP, Picture-in-Picture) de FLIR Reporter le permite elaborar informes de
manera más fácil y eficiente. Simplemente descargue las imágenes infrarrojas y visibles en Reporter.
Cuadros de diálogo fáciles de emplear y funciones de arrastrar y soltar le ayudarán a superponer una
imagen IR más pequeña dentro de la foto visual.
Generación automática de informes
Con FLIR Reporter es fácil crear informes personalizados, por ejemplo insertando logotipos, etc. El
asistente ReportWizard le guiará paso a paso a crear un informe de inspección profesional.
Compatible con GPS
Los clientes de FLIR P660 tienen la función GPS integrada en sus cámaras. FLIR Reporter añade
automáticamente las coordenadas del GPS a su informe.
Función de predicción de tendencias
El análisis de tendencias es un potente instrumento que le ayuda a hacer un seguimiento de la
información térmica relativa a sus estudios IR. Con esta información puede determinar mejor cuándo
deben ejecutarse los procedimientos de mantenimiento.
Funciones más avanzadas
FLIR Reporter incluye numerosas funciones avanzadas, entre ellas: zoom digital, cambios de la gama de
colores, reproducción de los comentarios de voz grabados en el terreno. Cálculos automáticos mediante
un potente instrumento de trabajo con fórmulas y una función de ΔT que ahorra tiempo y a la que se
accede pulsando una vez. Creación instantánea de un informe resumido con el instrumento Summary
Table (tabla resumen). Funciones de histograma y de gráfico de líneas para facilitar un análisis más
avanzado.

29. 29
Los usuarios de la P660 de FLIR pueden integrar directa­
mente las coordenadas del GPS en Reporter.
FLIR Tools Mobile
Aplicación FLIR Tools Mobile para Android, iPad, iPhone e iPod
Touch
FLIR se sitúa en la vanguardia con la novedosa conectividad Wi-Fi para
Android y dispositivos iPad, iPhone e iPod Touch. Solo tiene que descargar
la nueva aplicación FLIR Tools Mobile de Android Market o App Store para
poder empezar a ver, capturar e importar imágenes térmicas y transmitir y
capturar vídeo en vivo de las cámaras FLIR seleccionadas.
FLIR Tools Mobile también puede utilizarse para el control remoto de la
cámara.
Tendencias: Hacer un
seguimiento exacto del
comportamiento tér­
mico en el tiempo con
mapas y gráficos fáciles
de entender.
Funciones clave de FLIR Reporter:
• Un diseño y organización flexible de la página informativa permiten
personalizar los informes
• Utilice la función de inserción rápida para crear rápidamente páginas de
informe personalizadas
• Totalmente integrado a Microsoft Word estándar
• Genera informes en formato MS Office estándar y en formato PDF
• Potente análisis de temperatura
• Triple Fusion Imagen en imagen (Picture-in-Picture) (móvil, dimensionable,
ajustable)
• Gestor rápido de informes que permite generar automáticamente informes
arrastrando y soltando
• Función de tendencias Vínculo automático a Google™ Maps para obtener
imágenes con las coordenadas GPS
• Tabla resumen automática para el informe
• Retocar imágenes y hacer el análisis de temperatura directamente en Microsoft
Word
• Corrección ortográfica
• Crear fórmulas propias que incluyan los valores medidos de las imágenes
• Ejecutar directamente las secuencias radiométricas en el informe
• Función de búsqueda que encuentra rápidamente las imágenes para un
informe
• Función panorámica para combinar varias imágenes en una imagen más
grande
• Windows 7, 32 y 64 bits
• Soporte para hacer compatibles los datos
• *.docx de MeterLink™
• Función de cuadrícula
FLIR Tools: Software de cada
cámara ­térmica
FLIR Systems se percató hace mucho tiempo de la importancia
de realizar informes de las inspecciones. Por esa razón, cada
cámara térmica de FLIR Systems viene con un software que
permite a los usuarios organizar y analizar las imágenes de
dicha cámara y presentarlas en un informe. El software permite
el ajuste de la configuración de la imagen, como la gama de
colores, el nivel y el intervalo.
Los usuarios que deseen herramientas de mayor flexibilidad y
análisis pueden optar por FLIR Reporter

30. Visit www.flir.com30
ITC
El Centro de Capacitación Infrarroja (ITC) ofrece la mejor formación en termografía
del mundo y programas para obtener el título de termógrafo.
Centro de formación
Infrarroja de FLIR
Aunque todas nuestras cámaras se han
concebido para que se puedan instalar y utilizar
con facilidad, hay mucho más que aprender
sobre la termografía además de manejar una
cámara. Como empresa líder en termografía,
nos gusta compartir nuestros conocimientos
con los clientes y otros interesados. Por ese
motivo organizamos cursos y seminarios con
regularidad. También organizamos formación
en su propia empresa a solicitud, de manera
que usted o su personal puedan familiarizarse
más con la termografía y sus aplicaciones. El
ITC no solo da la bienvenida a los clientes de
FLIR Systems, sino también a los usuarios de
cámaras de otras marcas. De hecho, también
está invitada cualquier persona que quiera
aumentar sus conocimientos en termografía
para cualquier aplicación, antes de decidirse
a comprar una cámara. La misión del ITC es
lograr el éxito de nuestros clientes y socios,
mejorando sus conocimientos en tecnología
infrarroja, productos destinados a la termografía
y las aplicaciones correspondientes. El ITC ofrece
diversos cursos que presentan la combinación
correcta de contenidos teóricos y prácticos
necesaria para ayudar a los profesionales a
aplicar rápidamente la tecnología infrarroja en
la vida real.Todos nuestros instructores son
especialistas con experiencia en termografía. No
solo cuentan con conocimientos teóricos sólidos
sino que también han adquirido experiencia
práctica en numerosas aplicaciones. Esto
significa que asistir a uno de los cursos de ITC es
para nuestros clientes una experiencia práctica
real de aprendizaje.
Quien siga uno de nuestros cursos se
convertirá en un experto en termografía.
Cada curso del ITC es una perfecta combinación de teoria y ejercicios prácticos.
Esto garantiza a los participantes una gran experiencia real de aprendizaje.

31. 31
Posventa
Para FLIR Systems, crear una relación con el cliente implica algo más que tan solo
venderle una cámara térmica. Una vez entregada la cámara, FLIR Systems está allí
para ayudar en lo que haga falta.
FLIR después de las ventas
Una vez compradas, las cámaras de imagen
térmica son piezas vitales del equipo. Para
mantenerlas en funcionamiento en todo
momento, hemos formado una red mundial de
asistencia que cuenta con filiales en Bélgica,
China, Francia, Alemania, Hong Kong, Italia, los
Países Bajos, Suecia, Emiratos Árabes Unidos,
Reino Unido y Estados Unidos. Si tuviese algún
problema con alguno de nuestros sistemas de
cámaras, estos centros locales de asistencia
técnica tienen todos los conocimientos y
equipos necesarios para resolverlo a la mayor
brevedad posible. El servicio local de asistencia
técnica para cámaras garantiza que su sistema
esté listo para volver a utilizarse dentro de un
plazo sumamente breve. La compra de una
cámara térmica es una inversión a largo plazo.
Es necesario contar con un proveedor fiable
que pueda brindar apoyo durante un periodo
prolongado. Nuestro personal de asistencia
técnica sigue regularmente programas de
formación en nuestros centros de producción de
Suecia y Estados Unidos. No solo aprende los
aspectos técnicos de los productos, sino que se
familiariza con las necesidades de cada uno de
nuestros clientes y con las últimas aplicaciones.
Podemos ofrecerle distintos tipos de contrato
de mantenimiento para asegurarle que, suceda
lo que suceda, siempre pueda utilizar su cámara
térmica.
La ATENCIÓN AL CLIENTE no solo es
un eslogan. En FLIR lo escribimos con
mayúsculas.

32. Visit www.flir.com32
Accesorios
Sistemas flexibles que satisfacen todas
sus necesidades
Disponemos de una gran variedad de
accesorios para cada cámara térmica FLIR.
En la actualidad las condiciones cambian
con rapidez y las exigencias a los equipos de
capital adquiridos pueden cambiar año a año
o de proyecto a proyecto. Lo que es vital hoy
puede ser superfluo mañana, por lo que es
importante que el equipo en el que invierte
sea lo suficientemente flexible para adaptarse
a las necesidades siempre cambiantes de
sus aplicaciones. Ningún otro fabricante de
cámaras infrarrojas ofrece más posibilidades
en cuanto a accesorios de las que ofrece FLIR
Systems. Disponemos de cientos de accesorios
para adaptar sus cámaras a muy diversas
aplicaciones de obtención de imágenes y de
medición. Desde una gama amplia de lentes,
hasta pantallas LCD y dispositivos de mando a
distancia, todo está disponible para adaptar su
cámara a una aplicación específica.
Batería extra lente de 45°lente de 15° Cargador de
batería
Cargador para coche

33. 33
GARANTIA
DEL PRODUCTO*
GARANTIA
DEL DETECTOR*
* Al registrar su producto FLIR en: www.flir.com
AÑOS AÑOS
FLIR i3 / i5 / i7
Especificaciones técnicas
Imagen térmica
Rango espectral 7,5 - 13 µm
Resolución espacial (IFOV) 3,7 mrad
Frecuencia de imagen 9 Hz
Enfoque Fijo
Matriz de plano focal (FPA) Microbolómetro sin refrigerar
Presentación de la imagen
Pantalla LCD de color de 2,8”
Medición
Intervalo de temperaturas del objeto -20°C a +250°C
Precisión ±2 °C o ±2% de lectura
Análisis de medición
Corrección de emisividad Variable de 0,1 a 1,0 o a seleccionada de una lista de
materiales
Corrección de temperatura aparente
reflejada
Automática, en función de la temperatura reflejada
Configuración
Gamas de colores Hierro, arco iris y blanco y negro
Controles de configuración Adaptación local de unidades, idioma, formatos de fecha y
hora; apagado automático
Almacenamiento de imágenes
Tipo Tarjeta miniSD
Formato de los archivos JPEG estándar, incluye 14 bit de datos de medición
Sistema de alimentación
Tipo de batería Ión de litio, recargable
Duración de la batería 5 horas, un visualizador muestra el estado de la batería
Sistema de recarga Adaptador de CA, en la cámara; 3 horas hasta una capacidad
del 90%
Sistema de CA Adaptador de CA, entrada de 90-260 VCA
Administración de la alimentación Apagado automático (a elección del usuario)
Tensión del adaptador Salida de 5 VCC
Información ambiental
Intervalo de temperaturas de uso 0°C a +50°C
Intervalo de temperaturas de
almacenamiento
-40°C a +70°C
Humedad Funcionamiento y almacenamiento IEC 60068-2-30/24 h,
humedad relativa del 95%
Golpes 25 g, IEC 60068-2-29
Vibración 2 g, IEC 60068-2-6
Protección Carcasa y lente de la cámara: IP43
Características físicas
Dimensiones 223 x 79 x 83 mm
Peso 365 g, con la batería
Tamaño de transporte 120 x 400 x 320 mm
Peso de transporte 2,8 kg
Suministro estándar
Cámara térmica FLIR i3, FLIR i5 o FLIR i7, CD-ROM del software FLIR Tools, Guía de instrucciones
impresa, CD-ROM de documentación para el usuario; certificado de calibración, batería (dentro de
la cámara), fuente de alimentación/cargador con conectores compatibles para la UE, RU, EE.UU. y
Australia, cable USB, tarjeta miniSD, adaptador para tarjeta de memoria SD
General
FLIR i3 FLIR i5 FLIR i7
Campo visual/distancia focal mín. 12.5° x 12.5°/0.6 m 21° x 21°/0.6 m 29° x 29°/0.6 m
Sensibilidad térmica 0.15°C 0.10°C 0.10°C
Resolución IR 60 x 60 píxeles 100 x 100 píxeles 140 x 140 píxeles
Modos de medición Punto central Punto central Punto central, recuadro con temp. máx./
mín., isotermas superior/inferior al
intervalo de temperaturas elegido
Específicas de la cámara

34. Visit www.flir.com34
Específicas de la cámara
FLIR Serie E
Especificaciones técnicas
FLIR E30 FLIR E40 FLIR E50 FLIR E60
Imagen térmica
Resolución IR 160 × 120 píxeles 160 × 120 píxeles 240 × 180 píxeles 320 × 240 píxeles
Resolución espacial 2.72 mrad 2.72 mrad 1.82 mrad 1.36 mrad
Sensibilidad térmica 0,1 °C 0,07 °C 0,05 °C 0,05 °C
Zoom N/A 2x zoom digital 2x, 4× zoom digital 2x, 4× zoom digital
Presentación de la imagen
Función imagen en
imagen
N/A Área IR sobre imagen visual IR ajustable sobre imagen visual IR ajustable sobre imagen visual
Fusión térmica N/A N/A Si Si
Modos de imagen Imagen IR, imagen visual, galería de
imágenes en miniatura
Imagen IR, imagen visual, imagen
en imagen, galería de imágenes en
miniatura
Imagen IR, imagen visual, imagen
en imagen, Fusión térmica, galería
de imágenes en miniatura
Imagen IR, imagen visual, imagen
en imagen, Fusión térmica, galería
de imágenes en miniatura
Medición
Intervalo de
temperaturas del objeto
–20°C a +120 ºC / 0°C a +350 ºC –20°C a +120 ºC / 0°C a +650 ºC –20°C a +120 ºC / 0°C a +650 ºC –20°C a +120 ºC / 0°C a +650 ºC
Análisis de medición
Puntos 1 3 3 3
Área 1 recuadro con máx./mín./promedio 3 recuadros con máx./mín./
promedio
3 recuadros con máx./mín./
promedio
3 recuadros con máx./mín./
promedio
Diferencia de
temperatura
N/A Variación de temperatura entre
funciones de medición o con
respecto a la temperatura de
referencia
Variación de temperatura entre
funciones de medición o con
respecto a la temperatura de
referencia
Variación de temperatura entre
funciones de medición o con
respecto a la temperatura de
referencia
Generación de informes
Informe instantáneo N/A N/A N/A Si
Cámara digital
Cámara digital incorporada 2 megapíxeles y LED 3.1 megapíxeles y LED 3.1 megapíxeles y LED 3.1 megapíxeles y LED
Comentarios en la imagen
Voz N/A 60 segundos por Bluetooth® 60 segundos por Bluetooth® 60 segundos por Bluetooth®
Texto N/A Texto a partir de una lista
predefinida o introducido mediante
un teclado blando que se encuentra
en la pantalla táctil
Texto a partir de una lista
predefinida o introducido mediante
un teclado blando que se encuentra
en la pantalla táctil
Texto a partir de una lista
predefinida o introducido mediante
un teclado blando que se encuentra
en la pantalla táctil
MeterLink N/A Conexión de la pinza amperimétrica
Extech Clamp Meter EX845 o
el medidor de humedad Extech
Moisture Meter MO297 por
Bluetooth
Conexión de la pinza amperimétrica
Extech Clamp Meter EX845 o
el medidor de humedad Extech
Moisture Meter MO297 por
Bluetooth
Conexión de la pinza amperimétrica
Extech Clamp Meter EX845 o
el medidor de humedad Extech
Moisture Meter MO297 por
Bluetooth
Interfaces
Bluetooth®
, WiFi N/A Si Si Si
Grabación/Transmisión de video
Grabación de video IR
radiométrico
N/A MPEG4 a tarjeta de memoria MPEG4 a tarjeta de memoria MPEG4 a tarjeta de memoria
Transmisión de video IR
radiométrico
N/A Dinámico completo a PC mediante
USB
Dinámico completo a PC mediante
USB
Dinámico completo a PC mediante
USB
Transmisión de video IR
no radiométrico
N/A Video sin comprimir en color
mediante USB
Video sin comprimir en color
mediante USB
Video sin comprimir en color
mediante USB

35. 35
GARANTIA
DEL PRODUCTO*
GARANTIA
DEL DETECTOR*
* Al registrar su producto FLIR en: www.flir.com
AÑOS AÑOS
General
Imagen térmica
Campo visual/distancia focal
mínima
25° × 19° / 0.4 m
Rango espectral 7.5–13 µm
Frecuencia de imagen 60 Hz
Enfoque Manual
Matriz de plano focal (FPA) Microbolómetro sin refrigerar
Presentación de la imagen
Pantalla Pantalla táctil incorporada, LCD de color de 3,5”, 320 x 240 píxeles
Medición
Precisión ±2°C o 2% de lectura
Análisis de medición
Detección automática de
caliente/frío
Indicadores automáticos de puntos clientes o fríos dentro del área
Corrección de emisividad Variable de 0,01 a 1,0 o a seleccionar de una lista de materiales
Correcciones de mediciones Temperatura reflejada, transmisión de óptica y transmisión atmosférica
Isoterma Detección de temperatura alta/baja/intervalo
Configuración
Gama de colores Gamas de color (blanco y negro, blanco y negro inv, hierro, arcoiris, arcoiris HC)
Controles de configuración Adaptación local de unidades, idioma, formatos de fecha y hora; apagado automático, intensidad de la
pantalla
Almacenamiento de imágenes
Formato JPEG estándar, con datos de medición incluidos
Tipo Imágenes IR/visuales, almacenamiento simultáneo de imágenes IR y visuales
Puntero láser
Laser Se indica la posición automáticamente sobre la imagen IR
Sistema de alimentación
Duración de la batería Batería de ión litio recargable, que puede sustituirse en el terreno - 4 horas
Sistema de recarga En la cámara, adaptador de CA, cargador de batería de 2 compartimientos o de 12 V desde un vehículo
Administración de la
alimentación
Apagado automático (a elección del usuario)
Sistema de CA Adaptador de CA, 90-260 V CA
Tensión del adaptador VCC de salida de 12 voltios
Información ambiental
Intervalo de temperaturas de uso -15 °C a +50 °C
Intervalo de temperaturas de
almacenamiento
-40 °C a +70 °C
Humedad (funcionamiento y
almacenamiento)
IEC 60068-2-30/24 h, humedad relativa del 95%, de +25 °C a +40 °C
Golpes / Vibración 25 g (IEC 60068-2-29) / 2 g (IEC 60068-2-6)
Protección Carcasa y lente de la cámara: IP 54 (IEC 60529)
Interfaces
Interfaces USB-mini, USB-A, Vídeo compuesto
USB USB-A: Conectar dispositivo externo USB - USB-mini-B: Intercambio de datos con un PC/ transmisión de vídeo
(streaming) MPEG4
Características físicas
Peso de la cámara, con batería 0.825 kg
Tamaño de la cámara (L x Ø x H) 246 × 97 × 184 mm
Tamaño de transporte 560 x 370 x 190 mm
Peso de transporte 5.3 kg
Suministro estándar
FLIR E30, FLIR E40, FLIR E50 o FLIR E60: maleta rígida, cámara térmica con lente, batería, correa de mano, certificado de calibración, CD-ROM del
software FLIR Tools, tarjeta de memoria, tapa de lente, adaptador de corriente múltiple, guía de Primeros Pasos, guía de información importante,
cable USB, CD-ROM de la documentación del usuario, cable de video, tarjeta de extensión de garantía o tarjeta de registro.

36. Visit www.flir.com36
FLIRT250 /T335
FLIR T250 FLIR T335
Imagen térmica
Sensibilidad térmica/NETD 80 mK a 30°C 50 mK a 30°C
Resolución IR 240 × 180 píxeles 320 × 240 píxeles
Zoom 1–2× continuo, zoom digital 1–4× continuo, zoom digital
Medición
Intervalo de temperaturas del objeto –20 °C a +350 °C en 2 rangos: -20°C a +120°C /
0°C a +350°C
–20 °C a +650 °C en 3 rangos: -20°C a +120°C /
0°C a +350°C / +200°C a +650°C
Análisis de medición
Diferencia de temperatura N/A Variación de temperatura entre funciones de
medición o con respecto a la temperatura de
referencia
Configuración
Gamas de colores General General + arcoiris HC, Bluered
Comentarios en la imagen
Marcador de imagen Sobre la imagen IR o visual 4 sobre la imagen IR o visual
Generación de informes
Informe instantáneo N/A En la cámara archivo *.pdf, que incluye imágenes
térmicas y visuales
General
Imagen térmica
Campo visual/distancia focal mínima 25° × 19° / 0,4 m
Rango espectral 7,5 - 13 µm
Resolución espacial (IFOV) 1,82 mrad para T250 - 1,36 mrad para T335
Frecuencia de imagen 9 Hz o 30 Hz
Enfoque Automático o manual
Matriz de plano focal (FPA) Microbolómetro sin refrigerar
Presentación de la imagen
Función imagen en imagen Área IR ajustable sobre la imagen visual
Pantalla Pantalla táctil incorporada, LCD de color de 3,5”, 320 x 240 píxeles
Modos de imagen Imagen IR, imagen visual, imagen en imagen, galería de imágenes en miniatura
Medición
Precisión ±2°C o 2% de lectura
Análisis de medición
Puntos 5
Área 5 recuadros con máx./mín./promedio
Isoterma Detección de temperatura alta/baja/intervalo
Detección automática de caliente/frío Indicadores automáticos de puntos clientes o fríos dentro del área
Corrección de emisividad Variable de 0,01 a 1,0 o a seleccionar de una lista de materiales
Correcciones de mediciones Temperatura reflejada, transmisión de óptica y transmisión atmosférica
Corrección externa de ópticas/ventanas Automática, basada en entradas de óptica/ventana de transmisión y temperartura
Configuración
Controles de configuración Adaptación local de unidades, idioma, formatos de fecha y hora; apagado automático, intensidad de
la pantalla
Almacenamiento de imágenes
Tipo Tarjeta de memoria SD
Especificaciones técnicas
Específicas de la
cámara

37. GARANTIA
DEL PRODUCTO*
GARANTIA
DEL DETECTOR*
* Al registrar su producto FLIR en: www.flir.com
AÑOS AÑOS
37
Formato JPEG estándar, con datos de medición incluidos
Modos Imágenes IR/visuales, almacenamiento simultáneo de imágenes IR y visuales
Comentarios en la imagen
Texto Texto a partir de una lista predefinida o introducido mediante un teclado blando que se encuentra en
la pantalla táctil
Voz 60 segundos
MeterLink Conexión de la pinza amperimétrica Extech Clamp Meter EX845 o el medidor de humedad Extech
Moisture Meter MO297 por Bluetooth
Texto Mediante pantalla táctil
Cámara digital
Cámara digital incorporada 3.1 megapíxeles (2.048 × 1.536 píxeles) y LED
Puntero láser
Láser Láser semiconductor de diodos AlGaInP, clase 2
Alineación láser Se indica la posición automáticamente sobre la imagen IR
Transmisión (streaming)/grabado de vídeo
Transmisión de vídeo IR no radiométrico MPEG-4 a PC mediante USB
Transmisión de vídeo IR no radiométrico Transmisión de MPEG 4 en PC mediante USB
Sistema de alimentación
Duración de la batería Batería de ión litio recargable, que puede sustituirse en el terreno
Duración de la batería 4 horas
Sistema de recarga En la cámara, adaptador de CA, cargador de batería de 2 compartimientos o de 12 V desde un vehículo
Administración de la alimentación Apagado automático (a elección del usuario)
Sistema de CA Adaptador de CA, 90-260 V CA, 50/60 Hz
Tensión del adaptador VCC de salida de 12 voltios
Información ambiental
Intervalo de temperaturas de uso -15 °C a +50 °C
Intervalo de temperaturas de almacenamiento -40 °C a +70 °C
Humedad (funcionamiento y almacenamiento) IEC 60068-2-30/24 h, humedad relativa del 95%, de +25 °C a +40 °C
Golpes 25 g (IEC 60068-2-29)
Vibración 2 g (IEC 60068-2-6)
Protección Carcasa y lente de la cámara: IP 54 (IEC 60529)
Interfaces
USB-A Conectar dispositivo externo USB (copiar a lápiz de memoria)
USB Mini-B Intercambio de datos con un PC/ transmisión de vídeo (streaming)
Vídeo compuesto PAL o NTSC
Wi-Fi Se conecta directamente a teléfonos inteligentes o tablet PC para transferencia de imágenes o
mediante red local
Características físicas
Peso de la cámara, con batería 0,88 kg
Tamaño de la cámara (L x Ø x H) 106 × 201 × 125 mm
Tamaño de transporte 180 x 500 x 360 mm
Peso de transporte 5,6 kg
Suministro estándar
FLIR T250 o FLIR T335: Maletín de transporte rígido, cámara térmica con lente, batería, cargador de batería, microadaptador USB Bluetooth®, certificado de
calibración, CD-ROM del software FLIR Tools, auriculares, cable de conexión a la red eléctrica, tarjeta de memoria con adaptador, fuente de alimentación, Guía
de instrucciones impresa, pantalla solar, cable USB, CD-ROM de documentación para el usuario, cable de vídeo, tarjeta de extensión de garantía o tarjeta de
registro

38. Visit www.flir.com38
FLIR serieT400
FLIR T420 FLIR T440
Imagen térmica
Zoom 2x, 4× zoom digital 2x, 4×, 8x zoom digital
Medición
Intervalo de temperaturas del objeto –20 °C a +650 °C en 3 rangos:
-20°C a +120°C /
0°C a +350°C /
+200°C a +650°C
–20 °C a +1200 °C en 3 rangos:
-20°C a +120°C /
0°C a +350°C /
+200°C a +1200°C
Presentación de la imagen
MSX N/A Imágenes IR con MSX
Boceto de imagen N/A Sobre imágenes IR y visuales
Análisis de medición
Función de perfil de línea N/A Perfil activo, dirección horizontal/vertical
Valores preestablecidos de medición N/A Si
General
Imagen térmica
Sensibilidad térmica/NETD 45 mK a 30°C
Resolución IR 320 × 240 píxeles
Campo visual/distancia focal mínima 25° × 19° / 0,4 m
Rango espectral 7,5 - 13 µm
Resolución espacial (IFOV) 1,36 mrad
Frecuencia de imagen 60 Hz
Enfoque Automático o manual
Matriz de plano focal (FPA) Microbolómetro sin refrigerar
Presentación de la imagen
Función imagen en imagen Área IR ajustable sobre la imagen visual
Pantalla Pantalla táctil incorporada, LCD de color de 3,5”, 320 x 240 píxeles
Modos de imagen Imagen IR, imagen visual, imagen en imagen, galería de imágenes en miniatura
Fusión térmica Presenta la imagen IR, superior, inferior o dentro de un intervalo de temp., sobre la imagen visual
Medición
Precisión ±2°C o 2% de lectura
Análisis de medición
Puntos 5
Área 5 recuadros con máx./mín./promedio
Isoterma Detección de temperatura alta/baja/intervalo
Detección automática de caliente/frío Indicadores automáticos de puntos clientes o fríos dentro del área
Alarma de función de medición Alarmas sonoras/visuales (por exceso o por defecto) de cualquier función de medición seleccionada
Corrección de emisividad Variable de 0,01 a 1,0 o a seleccionar de una lista de materiales
Correcciones de mediciones Temperatura reflejada, transmisión de óptica y transmisión atmosférica
Corrección externa de ópticas/ventanas Automática, basada en entradas de óptica/ventana de transmisión y temperartura
Configuración
Gamas de colores blanco y negro, blanco y negro inv, hierro, arcoiris, arcoiris HC
Controles de configuración Adaptación local de unidades, idioma, formatos de fecha y hora; apagado automático, intensidad de
la pantalla
Almacenamiento de imágenes
Formato JPEG estándar, con datos de medición incluidos
Modos Imágenes IR/visuales, almacenamiento simultáneo de imágenes IR y visuales
Almacenamiento periódico de imágenes De 7 segundos a 24 horas (IR)
De 14 segundos a 24 horas (IR y visuales)
Especificaciones técnicas
Específicas de la
cámara
nuevo

39. GARANTIA
DEL PRODUCTO*
GARANTIA
DEL DETECTOR*
* Al registrar su producto FLIR en: www.flir.com
AÑOS AÑOS
39
Comentarios en la imagen
Voz 60 segundos por Bluetooth®
Texto Texto a partir de una lista predefinida o introducido mediante teclado en la pantalla táctil
Meterlink Conexión de la pinza amperimétrica Extech Clamp Meter EX845 o el medidor de humedad Extech
Moisture Meter MO297 por Bluetooth
Boceto Un boceto dibujado en la pantalla táctil se guarda automáticamente con la imagen
Generación de informes - Informe instantáneo en la cámara (archivo .pdf) que incluye imágenes IR y visuales
- Software independiente para PC con amplias opciones de generación de informes
Cámara digital
Cámara digital incorporada 3.1 megapíxeles (2.048 × 1.536 píxeles) y LED
Cámara Digital, campo de visión Se adapta a la lente de IR
Puntero láser
Láser Láser semiconductor de diodos AlGaInP, clase 2
Alineación láser Se indica la posición automáticamente sobre la imagen IR
Transmisión (streaming)/grabado de vídeo
Grabacion de video No Radiometrico IR/Visual MPEG-4 a tarjeta de memoria
Video IR Streaming Radiometrico Integro a PC mediante USB
Video streaming IR no radiométrico o visual Vídeo coloreado sin comprimir mediante USB
Sistema de alimentación
Duración de la batería Batería de ión litio recargable, que puede sustituirse en el terreno
Duración de la batería 4 horas
Sistema de recarga En la cámara, adaptador de CA, cargador de batería de 2 compartimientos o de 12 V desde un vehículo
Administración de la alimentación Apagado automático (a elección del usuario)
Información ambiental
Intervalo de temperaturas de uso -15 °C a +50 °C
Intervalo de temperaturas de almacenamiento -40 °C a +70 °C
Humedad (funcionamiento y almacenamiento) IEC 60068-2-30/24 h, humedad relativa del 95%, de +25 °C a +40 °C
EMC - ETSI EN 301 489-1 (radio)
- ETSI EN 301 489-17
- EN 61000-6-2 (inmunidad)
- EN 61000-6-3 (emisión)
- FCC 47 CFR Parte 15 B (emisión)
- ICES-003
Espectro de radio ETSI EN 300 328
FCC Parte 15.247
RSS-210
Golpes 25 g (IEC 60068-2-29)
Vibración 2 g (IEC 60068-2-6)
Protección Carcasa y lente de la cámara: IP 54 (IEC 60529)
Seguridad EN/UL/CSA/PSE 60950-1
Interfaces
Interfaces USB-mini, USB-A, Bluetooth, Wi-Fi, vídeo compuesto
USB USB-A: Conectar dispositivo externo USB (copiar a lápiz de memoria)
USB Mini-B: Intercambio de datos con un PC/ transmisión de vídeo (streaming)
Bluetooth Comunicación con auriculares y sensores externos
Wi-Fi Se conecta directamente a teléfonos inteligentes o tablet PC para transferencia de imágenes o
mediante red local
Radio
Wi-Fi Estándar: 802.11 b/g
Rango de frecuencia: 2412-2462 MHz
Potencia máx. de salida: 15 dBm
Bluetooth Rango de frecuencia: 2402-2480 MHz
Características físicas
Peso de la cámara, con batería 0,88 kg
Tamaño de la cámara (L x Ø x H) 106 × 201 × 125 mm
Tamaño de transporte 180 x 500 x 360 mm
Peso de transporte 5,6 kg
Tripod UNC 1/4” - 20 (se necesita adaptador)
Suministro estándar
FLIR T420 o T440: Maletín de transporte rígido, cámara termográfica con lente, batería, cargador de batería, certificado de calibración, CD-ROM con software
FLIR Tools™ para PC, auriculares, tarjeta de memoria con adaptador, varios conectores para fuente de alimentación, guía de iniciación impresa, parasol, cable
USB, CD-ROM de documentación para el usuario, cable de vídeo, tarjeta de extensión de garantía o tarjeta de registro

40. Visit www.flir.com
GARANTIA
DEL PRODUCTO*
GARANTIA
DEL DETECTOR*
* Al registrar su producto FLIR en: www.flir.com
AÑOS AÑOS
40
FLIR T600 FLIR T620 FLIR T640
Imagen térmica
Resolución IR 480x360 píxeles 640x480 píxeles 640x480 píxeles
Resolución espacial (IFOV) 0.91 mrad para lentes de 25°
0.55 mrad para lentes de 15°
1.64 mrad para lentes de 45°
0.68 mrad para lentes de 25°
0.41 mrad para lentes de 15°
1.23 mrad para lentes de 45°
0.68 mrad para lentes de 25°
0.41 mrad para lentes de 15°
1.23 mrad para lentes de 45°
Sensibilidad térmica 40 mK @ 30 °C 40 mK @ 30 °C 35 mK @ 30 °C
Zoom digital Acceso directo, continuo de 1-4x Acceso directo, continuo de 1-4x Acceso directo, continuo de 1-8x
Enfoque Automático o manual Automático o manual Continuo, de un toque o manual
Presentación de la imagen
MSX N/A N/A Imagen IR con MSX
Visor N/A N/A 800x480 píxeles
Comentarios en la imagen
Boceto de imagen N/A N/A Sobre imágenes IR y visuales
Generación de informes
Informe instantáneo N/A Generación automática de un informe
en PDF de las imágenes seleccionadas
directamente en la cámara
Generación automática de un informe
en PDF de las imágenes seleccionadas
directamente en la cámara
Medición
Intervalo de temperaturas,
standard
-40 °C a +150 °C
+100 °C a +650 °C
-40 °C a +150 °C
+100 °C a +650 °C
-40 °C a +150 °C
+100 °C a +650 °C
+300 °C a +2.000 °C
Intervalo de temperaturas,
opcional
+300 °C to +2.000 °C +300 °C to +2.000 °C
Análisis de medición
Función de perfil de línea N/A N/A Perfil activo, dirección horizontal/vertical
Valores preestablecidos de
medición
N/A N/A Si
Sistema de información geográfica
GPS incorporado N/A Los datos de localización se añaden de
manera automática a cada imagen para
referenciarla en los mapas WEB
Los datos de localización se añaden de
manera automática a cada imagen para
referenciarla en los mapas WEB
FLIR serieT600
Especificaciones técnicas
Imaging performance
Campo visual/distancia focal mínima 25° x 19° / 0.25 m
15° x 11° / 0.5 m
45° x 34° / 0.15 m
Debe especificarse la lente al hacer el pedido
Matriz de plano focal (FPA) Microbolómetro sin refrigerar de 640x480 píxeles, de última generación
Rango espectral 7.5 - 14 µm
Frecuencia de imagen 30 Hz
Presentación de la imagen
Pantalla Pantalla táctil LCD de 4,3 súper luminosa de 800x480 píxeles
Modos de imagen Imagen IR con escala de color seleccionada, visión a todo color, imagen en imagen (área IR
redimensionable y móvil), fusión térmica (umbral superior, inferior y dentro de un intervalo de temp.), galería
de miniaturas
Ajustes manuales de la imagen Nivel/intervalo/máx./mín.
Ajustes automáticos de la imagen, de activación continua o
manual
Estándar o basados en histograma del contenido de imágenes
Ajuste automático de la imagen con escala bloqueada Bloqueo máx., mín. o intervalo
General
Específicas de la
cámara
NUEV
AS
FUN
CIONE
S
nuevo

41. 41
Medición
Precisión ±2°C o 2% de lectura
Análisis de medición
Puntos 10
Área 5 recuadros o círculos con máx./mín./media
Detección automática de caliente/frío Valor de temp. máx./mín. y posición se muestra dentro de un recuadro, un círculo o sobre una línea.
Isoterma Detección de temperatura alta/baja/intervalo
Diferencia de temperatura Diferencia entre dos funciones de medición o cualquier función de medición y una temperatura de
referencia
Temperatura de referencia Establecida manualmente
Corrección de emisividad Variable de 0,01 a 1,0 o a seleccionar de una lista de materiales
Correcciones de mediciones Temperatura reflejada, transmisión de óptica y transmisión atmosférica
Corrección externa de ópticas/ventanas Automática, basada en entradas de óptica/ventana de transmisión y temperatura
Measurement function alarm Audible/visual alarms (above/below) on any selected measurement function
Configuración
Controles de la imagen Gamas de color (Ártico, gris, hierro, lava, arco iris y arco iris HC), ajuste de la imagen (automático/manual)
Controles de configuración Adaptación local de las unidades, idioma, formatos de fecha y hora; apagado automático, intensidad de la
pantalla
Configurar información para mostrar en la imagen ü
Botones programables ü
Almacenamiento de imágenes
Tipo Imágenes IR/visuales, almacenamiento simultáneo de imágenes IR y visuales
Formato JPEG estándar, con datos de medición incluidos
Almacenamiento periódico de imágenes De 7 segundos a 24 horas (IR)
De 14 segundos a 24 horas (IR y visuales)
Cámara digital
Cámara digital incorporada Autoenfoque de 5 megapíxeles con lámpara de vídeo
Cámara Digital, campo de visión Se adapta a la lente de IR
Laser LocatIR
Láser Láser semiconductor de diodos AlGaInP, clase 2
Alineación láser Se indica la posición automáticamente sobre la imagen IR
Comentarios en la imagen
Voz 60 segundos por Bluetooth®
Texto Texto a partir de una lista predefinida o introducido mediante un teclado blando que se encuentra en la
pantalla táctil
Boceto Un boceto dibujado en la pantalla táctil se guarda automáticamente con la imagen
Meterlink Conexión de la pinza amperimétrica Extech Clamp Meter EX845 o el medidor de humedad Extech Moisture
Meter MO297 por Bluetooth
Transmisión (streaming)/grabado de vídeo
Transmisión de vídeo IR radiométrico Integro a PC mediante USB
Transmisión de vídeo IR no radiométrico Transmisión de MPEG 4 a PC mediante USB
Grabación de vídeo en la cámara Vídeo IR no radiométrico/vídeo visual, MPEG4 en tarjeta SD
WiFi Transmisión inalámbrica de vídeo IR no radiométrico, MPEG4
Actualización de la cámara
Actualización automática de la última versión para la cámara Actualización automática de la cámara desde el PC utilizando FLIR Tools
Interfaces
Interfaces USB-mini, USB-A, Bluetooth®
, WiFi, DVI video
USB USB-A: Conectar dispositivo externo USB - USB-mini-B: Intercambio de datos con un PC/ transmisión de
vídeo (streaming) MPEG 4
Wi-Fi Se conecta directamente a teléfonos inteligentes o tablet PC para transferencia de imágenes o mediante
red local
Sistema de alimentación
Duración de la batería Batería de ión litio recargable, que puede sustituirse en el terreno
Duración de la batería 2,5 horas @ 25ºC
Sistema de recarga En la cámara, adaptador de CA, cargador de batería de 2 compartimientos o de 12 V desde un vehículo
Administración de la alimentación Apagado automático y modo en espera (a elección del usuario)
Sistema de CA Adaptador de CA, 90-260 V CA, 50/60 Hz
Tensión del adaptador Salida de 12 VCC
Información ambiental
Intervalo de temperaturas de uso -15 °C a +50 °C
Intervalo de temperaturas de almacenamiento -40 °C a +70 °C
Humedad (funcionamiento y almacenamiento) IEC 68-2-30/24 h, humedad relativa del 95%, de +25 °C a +40 °C
Protección IP 54 (IEC 60529)
Golpes 25 g (IEC 60068-2-29)
Vibración 2 g (IEC 60068-2-6)
EMC, emission EN 61000-6-3
EMC, immunity EN 61000-6-2
Características físicas
Peso de la cámara, con batería 1.3 kg
Tamaño de la cámara (L x Ø x H) 143 x 195 x 95 mm
Montaje en trípode 1/4 - 20
Lentes opcionales
Lente telescópica, 15º 15° x 11° / 0,9 m
Lente de gran angular 45º 45° x 34° / 0,1 m
Suministro estándar
T600/T620/T640 de FLIR: Maletín de transporte rígido, cámara térmica con lente, batería (2), cargador de batería, tapa grande para objetivo, adaptador de trípode, correa
para colgar del cuello, tapa para lente, auriculares con Bluetooth®, certificado de calibración, CD-ROM del software FLIR Tools, tarjeta de memoria con adaptador, varios
conectores para fuente de alimentación, Guía de iniciación impresa, Guía de información importante impresa, cable USB, CD-ROM de documentación para el usuario, cable
HDMI (2), tarjeta de extensión de garantía o tarjeta de registro

42. Visit www.flir.com42
GARANTIA
DEL PRODUCTO*
GARANTIA
DEL DETECTOR*
* Al registrar su producto FLIR en: www.flir.com
AÑOS AÑOS
FLIR Serie P
Específicas de la
cámara
FLIR P620 FLIR P640 FLIR P660
Imagen térmica
Campo visual/distancia focal mínima 24° x 18° / 0,3 m
45° x 34° / 0,2 m
Debe especificarse la lente al hacer el
pedido
24° x 18° / 0,3 m
12° x 9° / 1,2 m
45° x 34° / 0,2 m
Debe especificarse la lente al hacer el
pedido
24° x 18° / 0,3 m
12° x 9° / 1,2 m
45° x 34° / 0,2 m
Debe especificarse la lente al hacer el
pedido
Resolución espacial 0.65 mrad para lentes de 24°
1.3 mrad para lentes de 45°
0.65 mrad para lentes de 24°
0.33 mrad para lentes de 12°
1.3 mrad para lentes de 45°
0.65 mrad para lentes de 24°
0.33 mrad para lentes de 12°
1.3 mrad para lentes de 45°
Sensibilidad térmica 40 mK a 30°C 30 mK a 30°C 30 mK a 30°C
Zoom electrónico 1-2x continuo incluida la función
panorámica
1-8x continuo incluida la función
panorámica
1-8x continuo incluida la función
panorámica
Enfoque eléctrico y manual con
tecnología USM
Automático y manual Automático y manual Automático (sigue la zona iluminada por
el láser) y manual
Presentación de la imagen
Optimización automática del contraste N/A N/A DDE ajustable
Fusión térmica Se muestra la imagen IR superior, inferior
o dentro de un intervalo de temperatura
en la imagen visual (solo con lentes de
24º)
Se muestra la imagen IR superior,
inferior o dentro de un intervalo de
temperatura en la imagen visual (solo
con lentes de 24º)
Se muestra la imagen IR superior,
inferior o dentro de un intervalo de
temperatura en la imagen visual (solo
con lentes de 24º)
Función imagen en imagen Área IR redimensionable y móvil sobre la
imagen visual (solo con lentes de 24º)
Área IR redimensionable y móvil sobre
la imagen visual (solo con lentes de 24º)
Área IR redimensionable y móvil sobre
la imagen visual (solo con lentes de 24º)
Medición
Precisión ±2 °C o ±2% de lectura ±2 °C o ±2% de lectura ± 1°C o ± 1% de lectura (intervalo
restringido)
± 2°C o ± 2% de lectura
Análisis de medición
Puntos 3 10 10
Área 3 recuadros o círculos
con máx./mín./media
5 recuadros o círculos
con máx./mín./media
5 recuadros o círculos
con máx./mín./media
Alarma de función de medición N/A Alarmas sonora o visual (superior/
inferior) en cualquier función de
medición seleccionada
Alarmas sonora o visual (superior/
inferior) en cualquier función de
medición seleccionada
Gráfico N/A 1 línea horizontal o vertical que se
desplaza en tiempo real
1 línea horizontal o vertical que se
desplaza en tiempo real
Almacenamiento de imágenes
Almacenamiento en la cámara N/A Memoria RAM interna para la grabación
de secuencias
Memoria RAM interna para la grabación
de secuencias
Puntero láser
Alineación láser N/A N/A La posición se indica automáticamente
sobre la imagen IR
Modo láser N/A N/A Enfoque automático / nivel / fotómetro
Transmisión de vídeo (streaming)
Grabación de vídeo IR radiométrico N/A En tiempo real a memoria RAM interna,
transferible a una tarjeta de memoria
En tiempo real a memoria RAM interna,
transferible a una tarjeta de memoria
Grabación de vídeo no radiométrico N/A MPEG-4 a tarjeta de memoria MPEG-4 a tarjeta de memoria
Sistema de información geográfica
GPS incorporado N/A N/A Los datos de localización se añaden de
manera automática a cada imagen para
referenciarla en los mapas WEB
Especificaciones técnicas

43. 43
Imagen térmica
Resolución IR 640 x 480 píxeles
Rango espectral 7,5 - 13 µm
Frecuencia de imagen 30 Hz
Enfoque Automático o manual
Matriz de plano focal (FPA) Microbolómetro sin refrigerar
Presentación de la imagen
Pantalla Gran pantalla LCD de 5,6” táctil de color incorporada, de 1.024 x 600 píxeles
Visor LCD incorporada, abatible, de 800 x 600 píxeles
Ajustes automáticos de la imagen Continuo/manual; lineal o basado en histograma
Ajustes manuales de la imagen Nivel/intervalo/máx./mín.
Modos de imagen Imagen IR, imagen visual, galería de imágenes en miniatura, fusión térmica, imagen en imagen
Imagen de referencia Mostrada junto con la imagen IR en tiempo real
Medición
Intervalo de temperaturas -40°C a +500°C (opcional hasta +2.000°C)
Análisis de medición
Isoterma 2, superior, inferior, intervalo
Diferencia de temperatura Variación de temperatura entre funciones de medición o con respecto a la temperatura de
referencia
Detección automática de caliente/frío Valor de temp. máx./mín. y posición se muestra dentro de un recuadro, un círculo o sobre una
línea.
Temperatura de referencia Establecida manualmente o tomada de alguna función de medición
Corrección de emisividad Variable de 0,01 a 1,0 o a seleccionar de una lista de materiales
Correcciones de mediciones Temperatura reflejada, transmisión de óptica y transmisión atmosférica
Corrección externa de ópticas/ventanas Automática, basada en entradas de óptica/ventana de transmisión y temperartura
Configuración
Controles de configuración Adaptación local de unidades, idioma y formatos de fecha y hora.
Botones programables 2
Almacenamiento de imágenes
Tipo Tarjeta de memoria SD
Formato JPEG estándar, con datos de medición incluidos
Modos Imágenes IR/visuales, almacenamiento simultáneo de imágenes IR y visuales, la imagen visual se
asocia automáticamente a la imagen IR correspondiente
Almacenamiento periódico de imágenes Cada 10 segundos hasta 24 horas
Panorámica Para crear imágenes panorámicas en el software Reporter Building de FLIR
Comentarios en la imagen
Voz 60 segundos almacenados con la imagen
Texto Almacena junto con la imagen un texto predefinido o un texto libre que proviene de PDA (por
IrDA)
Marcador de imagen 4 sobre la imagen IR o visual
Sensores externos Se puede conectar: Medidor de humedad MO297 de Extech o medidor de tenaza EX845 de Extech
Cámara digital
Cámara digital incorporada Autoenfoque de 3,2 megapíxeles con lámpara de vídeo
Puntero láser
Láser Láser semiconductor de diodos AlGaInP, clase 2
Sistema de alimentación
Duración de la batería Batería de ión litio recargable, que puede sustituirse en el terreno
Duración de la batería 3 horas
Sistema de recarga En la cámara, adaptador de CA, cargador de batería de 2 compartimientos o de 12 V desde un
vehículo
Administración de la alimentación Apagado automático y modo en espera (a elección del usuario)
Sistema de CA Adaptador de CA, 100-240 V CA, 50/60 Hz
Tensión del adaptador Salida de 12 VCC
Información ambiental
Intervalo de temperaturas de uso -15 °C a +50 °C
Intervalo de temperaturas de
almacenamiento
-40 °C a +70 °C
Humedad (funcionamiento y
almacenamiento)
IEC 68-2-30/24 h, humedad relativa del 95%, de +25 °C a +40 °C
Golpes 25 g (IEC 60068-2-29)
Vibración 2 g (IEC 60068-2-6)
Protección IP 54 (IEC 60529)
Interfaces
USB-A Conectar dispositivo externo USB (copiar a lápiz de memoria)
USB-Mini-B Intecambio de datos con un PC / transmisión de vídeo (streaming) MPEG-4
Vídeo compuesto PAL o NTSC
IrDA Para enviar archivos con comentarios de texto desde PDA a la cámara, transferencia
inalámbrica de texto
WLAN Opcional
Conexión por auriculares Sí
Características físicas
Peso de la cámara, con batería 1,8 kg
Tamaño de la cámara (L x Ø x H) 299 x 144 x 147 mm
Tamaño de transporte 520 x 400 x 200 mm
Peso de transporte 8,2 kg
Suministro estándar
FLIR P620, FLIR P640 o FLIR P660: Maletín de transporte rígido, cámara térmica con lente, batería (2 cada una, una insertada en la cámara y
otra fuera de la cámara), cargador de batería, certificado de calibración, CD-ROM del software FLIR Tools, cable FireWire, 4/6 (FLIR P640 y P660
solamente), cable FireWire, 6/6 (FLIR P640 y P660 solamente), auriculares, tapa para lente (colocada sobre la lente), tapa para lente (2 cada
una), cable de conexión a la red eléctrica, adaptador tarjeta de memoria a USB, tarjeta de memoria con adaptador, fuente de alimentación, Guía
de instrucciones impresa, correa para colgar del hombro, cable USB, CD-ROM de documentación para el usuario, cable de vídeo, tarjeta de
extensión de garantía o tarjeta de registro
General

44. Visit www.flir.com44
Especificaciones de tamaño FLIR IR Windows 2” - IRW-2C FLIR IR Windows 3” - IRW-3C FLIR IR Windows 4” - IRW-4C
Altura total 85,5 mm 107,4 mm 136,5 mm
Anchura total 73 mm 99 mm 127 mm
Grosor total 25,5 mm 26,86 mm 29,25 mm
Diámetro real del orificio requerido (nominal) 60,3 mm 88,9 mm 114,3 mm
Perforador Greenlee 76BB 739BB 742BB
Grosor de panel máximo recomendado 3,2 mm 3,2 mm 3,2 mm
Especificaciones ópticas
Diámetro óptico 50 mm 75 mm 95 mm
Diámetro de apertura del visor 45 mm 69 mm 89 mm
Área de apertura del visor 1590 mm² 3739 mm² 6221 mm²
Temperatura óptica máxima 1355,6 °C 1355,6 °C 1355,6 °C
Clasificaciones y pruebas
Resistencia a tracción máxima 657 kg 1655 kg 1678 kg
Especificaciones generales
Tipo de ambiente NEMA Tipo 4/12 (exterior/interior)
Rango de tensión Cualquiera
Toma de tierra automática Sí
Temperatura máxima de funcionamiento 260 °C
Material del cuerpo Aluminio anodizado
Material de la junta Silicona
Material de tornillería Acero
Compatible con todas las cámaras FLIR Sí
Sistema de instalación PIRma-Lock Sí
Cubierta y cierre fijos Sí
Instalación con una sola perforación Sí
Tornillo de mariposa y tornillo de seguridad incluidos Sí
IR de banda ancha: onda corta, media y larga Sí
Espectro de luz visible Sí
Imagen-en-imagen y fusión de imagen Sí
Clasificaciones y pruebas
Reconocimiento de componentes UL (UL 50V) Sí
Clasificación ambiental UL 50 / NEMA Tipo 4/12
Prueba de arco eléctrico IEC 62271-200 (KEMA) 5kV, 63kA para 30 Ciclos a 60Hz
Clasificación IP, IEC 60529 (TUV) IP67
Prueba de Vibración, IEC 60068-2-6 (TUV) Resistente a la vibración de 100 m/s2
Prueba de Humedad, IEC 60068-2-3 (TUV) Resistente a humedad extrema
Prueba Mecánica, ANSI/IEEE C37.20.2 sección A3.6 (TUV) Cubierta resistente a impacto y carga
CSA Certificación Sí
Otros
Garantía Garantía limitada de por vida contra defectos de fabricación
Serie FLIR IRW
Especificaciones técnicas
Específico del producto
Generales

46. Visit www.flir.com
FLIR i3 / i5 / i7
Accesorios
Accesorios
FLIR serie E
Sistema de alimentación
Kit adaptador para mechero, 12 V CC [T911025]
Puede emplearse para alimentar la cámara desde el conector del mechero de un
coche.
Batería [T197410]
Batería extra que le permitirá pasar más tiempo sobre el terreno haciendo
inspecciones.
Fuente de alimentación incl. conectores múltiples [T910711]
Esta fuente de alimentación se emplea cuando se alimenta la cámara desde la red
o para cargar las baterías. Se suministra con diferentes tipos de conectores.
Accesorios
Maletín de transporte rígido [T197619]
Estuche de transporte resistente y hermético. Sujeta bien todos los elementos. El
estuche puede cerrarse con candados y está equipado con una válvula de respiración
para evitar que aumente la presión en las bodegas de los aviones de carga.
Funda [T911085]
Funda blanda para proteger la cámara. Puede sujetarse a un cinturón.
Cinturón de herramientas [T911093]
Cinturón de herramientas para estuches de cámara termográfica.
Tarjeta de memoria micro-SD con adaptadores [T910737]
Captar imágenes con la cámara cuando se va de un lado a otro. Estas tarjetas
pequeñas son fáciles de usar y pueden contener una gran cantidad de datos.
Cable USB Std-A - Mini-B [1910423]
Cable USB para conectar la cámara a un ordenador, empleando el protocolo USB.
Sistema de alimentación
Kit adaptador para mechero, 12 V CC, 1,2 m [1910490]
Puede emplearse para alimentar la cámara desde el conector del mechero de un
coche.
Batería [T197752]
Batería de gran capacidad para la cámara de infrarrojos.
Cargador de batería [T198125]
Cargador de batería de dos puertos autónomo, que incluye varios conectores
para la fuente de alimentación.
Fuente de alimentación incl. Conectores múltiples [T910814]
Esta fuente de alimentación se emplea cuando se alimenta la cámara desde la red
o para cargar las baterías. Viene con diferentes tipos de conectores.
46

47. Almacenamiento
Tarjeta de memoria micro-SD con adaptadores [T910737]
Captar imágenes con la cámara cuando se va de un lado a otro. Estas tarjetas
pequeñas son fáciles de usar y pueden contener una gran cantidad de datos.
Varios
Cable USB Std-A - Mini-B [1910423]
Cable USB para conectar la cámara a un ordenador, empleando el protocolo USB.
Cable de vídeo [1910582]
Este cable puede emplearse para transferir imágenes de las cámaras térmicas de
las serie Ebx a un monitor.
Adaptador de trípode [T197926]
Adaptador de trípode, necesario para poder montar la cámara en un trípode.
Auricular Bluetooth® [T197771]
Auricular con Bluetooth® para la conexión inalámbrica con la cámara infrarroja,
incluido el micrófono.
Estuche [T911087]
Estuche, incluida correa para el hombro, para la serie FLIR Exx.
Cinturón de herramientas [T911093]
Cinturón de herramientas para estuches de cámara termográfica.
Maletín de transporte rígido [T197935]
Estuche de transporte resistente y hermético. Sujeta bien todos los elementos. El
estuche puede cerrarse con candados y está equipado con una válvula de respiración
para evitar que aumente la presión en las bodegas de los aviones de carga.
Protector solar [T127100]
Pantalla solar que se coloca a presión para aumentar la visibilidad sobre la
pantalla LCD.
Amperímetro Extech EX845 [T910972]
Se pueden conectar a la cámara térmica mediante MeterLink™
Medidor de humedad Extech MO297 [T910973]
Se pueden conectar a la cámara térmica mediante MeterLink™
Lentes
Lente 10 mm, campo visual de 45° incl. estuche [1196960]
Algunas veces no hay espacio suficiente para retroceder y ver toda la situación.
Esta lente de gran angular tiene un campo visual que casi duplica el de una lente
estándar de 25º. Es perfecta para objetivos anchos o altos como los paneles
eléctricos o las máquinas de papel.
Lente de 30 mm, campo visual de 15° incl. estuche [1196961]
Cuando el objetivo en cuestión está a cierta distancia, puede ser útil emplear una
lente telescópica. La lente de 15º es un accesorio muy utilizado y proporciona un
aumento de casi 2X en comparación con la lente de 25º. Es ideal para objetivos
pequeños o distantes como las líneas de alta tensión aéreas.
47

48. Visit www.flir.com
FLIRT250 /T335
Accesorios
Sistema de alimentación
Batería [1196398]
Batería extra que permite pasar más tiempo sobre el terreno haciendo
inspecciones.
Cargador de batería de 2 compartimientos, incl. fuente de alimentación con
conectores múltiples. [T197650]
Este cargador de batería de 2 compartimientos se emplea para cargar las baterías
de las cámaras de FLIR Systems.
Kit adaptador para mechero, 12 V CC, 1,2 m [1910490]
Puede emplearse para alimentar la cámara desde el conector del mechero de un
coche.
Fuente de alimentación incl. conectores múltiples [T910750]
Fuente de alimentación combinada, que incluye conectores múltiples y cargador
de batería para cargarla mientras está dentro de la cámara o cuando se la ha
extraído de ésta.
Pack de batería [T197667]
Un pack completo de batería compuesto por tres productos estándar: una batería,
cargador de batería de dos puertos con fuente de alimentación y conectores
múltiples y kit adaptador para encendedor de coche.
Almacenamiento
Tarjeta de memoria micro-SD con adaptadores [T910737]
Captar imágenes con la cámara cuando se va de un lado a otro. Estas tarjetas
pequeñas son fáciles de usar y pueden contener una gran cantidad de datos.
Adaptador, tarjeta de memoria SD a USB [1910475]
Permite transferir las imágenes desde una tarjeta SD a un PC.
Varios
Maletín de transporte rígido [1196895]
Estuche de transporte resistente y hermético. Sujeta bien todos los elementos. El
estuche puede cerrarse con candados y está equipado con una válvula de respiración
para evitar que aumente la presión en las bodegas de los aviones de carga.
Correa de cuello [1124544]
Para colgar la cámara alrededor del cuello y evitar así que se caiga.
Funda [1124545]
Funda blanda para proteger la cámara.
Protector solar [1123970]
Pantalla solar que se coloca a presión para aumentar la visibilidad sobre la
pantalla LCD.
Amperímetro Extech EX845 [T910972]
Se pueden conectar a la cámara térmica mediante MeterLink™
Medidor de humedad Extech MO297 [T910973]
Se pueden conectar a la cámara térmica mediante MeterLink™
48

49. Lentes
Tapa [1196818]
Tapa para la lente de la cámara
Lente de 4 mm, campo visual de 90° incl. estuche y soporte para el montaje [T197412]
Algunas veces no hay espacio suficiente para retroceder y ver toda la situación.
Esta lente de gran angular, tiene un campo visual que casi cuadruplica el de
una lente estándar de 25º. Esta lente de gran angular es perfecta para objetivos
anchos o altos como los paneles eléctricos o las máquinas de papel.
Lente de 10 mm, campo visual de 45° incl. estuche [1196960]
Algunas veces no hay espacio suficiente para retroceder y ver toda la situación.
Esta lente de gran angular tiene un campo visual que casi duplica el de una lente
estándar de 25º. Es perfecta para objetivos anchos o altos como los paneles
eléctricos o las máquinas de papel.
Lente de 30 mm, campo visual de 15° incl. estuche [1196961]
Cuando el objetivo en cuestión está a cierta distancia, puede ser útil emplear una
lente telescópica. La lente de 15º es un accesorio muy utilizado y proporciona un
aumento de casi 2X en comparación con la lente de 25º. Es ideal para objetivos
pequeños o distantes como las líneas de alta tensión aéreas.
Lente de 76 mm, campo visual de 6° incl. estuche y soporte para el montaje [T197408]
Para un aumento máximo, la única opción es la lente de 6º. Esta óptica
proporciona un aumento de casi 3,5X en comparación con la lente de 25° y es
ideal para la inspección de líneas de alta tensión aéreas. Debido al peso de esta
lente, se recomienda emplear un trípode.
Macro 2x, 50 um, incl. estuche [T197214]
Esta macrolente proporciona resolución para objetivos extremadamente
pequeños.
Macro 4x, 100 um, incl. estuche [T197215]
Esta macrolente proporciona resolución para objetivos extremadamente
pequeños.
Cables
Cable de vídeo [1910582]
Este cable puede emplearse para transferir imágenes de las cámaras térmicas de
las seriesT o B a un monitor.
Cable USB Std-A - Mini-B [1910423]
Cable USB para conectar la cámara a un ordenador, empleando el protocolo USB.
Intervalos de medición extendidos
Opción de temperatura alta hasta +1.200°C [T197000]
Permite la medición de temperaturas hasta de +1.200ºC con la cámara.
Auriculares
Auricular Bluetooth® [T197771]
Auricular con Bluetooth® para la conexión inalámbrica con la cámara infrarroja,
incluido el micrófono.
Auricular, conector de 3,5 mm [1910489]
Este auricular se emplea para apuntar mensajes de voz a las imágenes térmicas.
Está dotado de un micrófono ajustable que puede estar del lado derecho o
izquierdo del auricular. Se conecta al conector del auricular de la cámara.
Microadaptador Bluetooth® a USB [T951235]
Microadaptador de Bluetooth® a USB para la conexión inalámbrica entre la
cámara infrarroja y un equipo externo Bluetooth®.
Adaptador USB Wi-Fi [T951387]
Adaptador USB Wi-Fi para una conexión inalámbrica entre la cámara
termográfica y el equipo externo.
49

50. Visit www.flir.com
FLIR SerieT400
Accesorios
Sistema de alimentación
Batería [1196398]
Batería extra que permite pasar más tiempo sobre el terreno haciendo
inspecciones.
Cargador de batería de 2 compartimientos, incl. fuente de alimentación con
conectores múltiples. [T197650]
Este cargador de batería de 2 compartimientos se emplea para cargar las baterías
de las cámaras de FLIR Systems.
Kit adaptador para mechero, 12 V CC, 1,2 m [1910490]
Puede emplearse para alimentar la cámara desde el conector del mechero de un
coche.
Fuente de alimentación incl. conectores múltiples [T910750]
Fuente de alimentación combinada, que incluye conectores múltiples y cargador
de batería para cargarla mientras está dentro de la cámara o cuando se la ha
extraído de ésta.
Pack de batería [T197667]
Un pack completo de batería compuesto por tres productos estándar: una batería,
cargador de batería de dos puertos con fuente de alimentación y conectores
múltiples y kit adaptador para encendedor de coche.
Almacenamiento
Tarjeta de memoria micro-SD con adaptadores [T910737]
Captar imágenes con la cámara cuando se va de un lado a otro. Estas tarjetas
pequeñas son fáciles de usar y pueden contener una gran cantidad de datos.
Adaptador, tarjeta de memoria SD a USB [1910475]
Permite transferir las imágenes desde una tarjeta SD a un PC.
Cables
Cable de vídeo [1910582]
Este cable puede emplearse para transferir imágenes de las cámaras térmicas de
las seriesT o B a un monitor.
Cable USB Std-A - Mini-B [1910423]
Cable USB para conectar la cámara a un ordenador, empleando el protocolo USB.
Intervalos de medición extendidos
Opción de temperatura alta hasta +1.200°C [T197000]
Permite la medición de temperaturas hasta de +1.200ºC con la cámara.
Auriculares
Auricular Bluetooth® [T197771]
Auricular con Bluetooth® para la conexión inalámbrica con la cámara infrarroja,
incluido el micrófono.
50
nuevo

51. Lentes
Tapa [1196818]
Tapa para la lente de la cámara
Lente de 4 mm, campo visual de 90° incl. estuche y soporte para el montaje [T197412]
Algunas veces no hay espacio suficiente para retroceder y ver toda la situación.
Esta lente de gran angular, tiene un campo visual que casi cuadruplica el de
una lente estándar de 25º. Esta lente de gran angular es perfecta para objetivos
anchos o altos como los paneles eléctricos o las máquinas de papel.
Lente de 10 mm, campo visual de 45° incl. estuche [1196960]
Algunas veces no hay espacio suficiente para retroceder y ver toda la situación.
Esta lente de gran angular tiene un campo visual que casi duplica el de una lente
estándar de 25º. Es perfecta para objetivos anchos o altos como los paneles
eléctricos o las máquinas de papel.
Lente de 30 mm, campo visual de 15° incl. estuche [1196961]
Cuando el objetivo en cuestión está a cierta distancia, puede ser útil emplear una
lente telescópica. La lente de 15º es un accesorio muy utilizado y proporciona un
aumento de casi 2X en comparación con la lente de 25º. Es ideal para objetivos
pequeños o distantes como las líneas de alta tensión aéreas.
Lente de 76 mm, campo visual de 6° incl. estuche y soporte para el montaje [T197408]
Para un aumento máximo, la única opción es la lente de 6º. Esta óptica
proporciona un aumento de casi 3,5X en comparación con la lente de 25° y es
ideal para la inspección de líneas de alta tensión aéreas. Debido al peso de esta
lente, se recomienda emplear un trípode.
Macro 2x, 50 um, incl. estuche [T197214]
Esta macrolente proporciona resolución para objetivos extremadamente
pequeños.
Macro 4x, 100 um, incl. estuche [T197215]
Esta macrolente proporciona resolución para objetivos extremadamente
pequeños.
Varios
Maletín de transporte rígido [1196895]
Estuche de transporte resistente y hermético. Sujeta bien todos los elementos. El
estuche puede cerrarse con candados y está equipado con una válvula de respiración
para evitar que aumente la presión en las bodegas de los aviones de carga.
Correa de cuello [1124544]
Para colgar la cámara alrededor del cuello y evitar así que se caiga.
Funda [T911048]
Funda blanda para proteger la cámara.
Cinturón de herramientas [T911093]
Cinturón de herramientas para estuches de cámara termográfica.
Protector solar [1123970]
Pantalla solar que se coloca a presión para aumentar la visibilidad sobre la
pantalla LCD.
Amperímetro Extech EX845 [T910972]
Se pueden conectar a la cámara térmica mediante MeterLink™
Medidor de humedad Extech MO297 [T910973]
Se pueden conectar a la cámara térmica mediante MeterLink™
51

52. Visit www.flir.com
FLIR SerieT600
Accesorios
Sistema de alimentación
Kit adaptador para mechero, 12 V CC, 1,2 m [1910490]
Puede emplearse para alimentar la cámara desde el conector del mechero de un
coche.
Cargador de batería de 2 compartimientos, incl. fuente de alimentación con
conectores múltiples. [T198126]
Este cargador de batería de 2 compartimientos se emplea para cargar las baterías
de las cámaras de FLIR Systems.
Batería [T198055]
Batería extra que permite pasar más tiempo sobre el terreno haciendo
inspecciones.
Fuente de alimentación incl. conectores múltiples [T910814]
Esta fuente de alimentación se emplea cuando se alimenta la cámara desde la red
o para cargar las baterías. Se suministra con diferentes tipos de conectores.
Almacenamiento
Tarjeta de memoria micro-SD con adaptadores [T910737]
Captar imágenes con la cámara cuando se va de un lado a otro. Estas tarjetas
pequeñas son fáciles de usar y pueden contener una gran cantidad de datos.
Cables
Cable USB Std-A - Mini-B [1910423]
Cable USB para conectar la cámara a un ordenador, empleando el protocolo USB.
HDMI a cable DVI, 1,5 m [T910930]
Puede emplearse para mostrar imágenes de alta resolución de la cámara en una
pantalla con entrada DVI.
HDMI a cable HDMI, 1.5 m [T910891]
Puede emplearse para mostrar imágenes de alta resolución de la cámara en una
pantalla con entrada HDMI.
Auriculares
Auricular Bluetooth® [T197771]
Auricular con Bluetooth® para la conexión inalámbrica con la cámara infrarroja,
incluido el micrófono.
Intervalos de medición extendidos
Opción de alta temperatura, de +300 hasta 2000ºC [T197896]
Permite la medida de pemperaturas hasta +2.000ºC.
52

53. Lentes
Lente de 88.9 mm, campo visual de 7° incl. estuche [T198166]
La lente estándar de 7º es adecuada para la mayoría de las aplicaciones.
Lente de 41,3 mm, campo visual de 15° incl. estuche [T197914]
La lente de 15º es un accesorio recomendado y proporciona un aumento de 1,7x
comparado con el de las lentes estándar. Ideal para objetivos lejanos o pequeños
como cables de alimentación elevados.
Lente de 24,6 mm, campo visual de 25° incl. estuche [T197922]
La lente estándar de 25º es adecuada para la mayoría de las aplicaciones.
Lente de 13,1 mm, campo visual de 45° incl. estuche [T197915]
Esta lente de gran angular tiene un campo visual que casi duplica el de una lente
estándar de 25º. Es perfecta para objetivos anchos o altos o para trabajar en áreas
reducidas.
Lente de 6,5 mm, campo visual de 80° incl. estuche [T198065]
Esta lente de gran angular posee un campo de visión 3 veces más amplio que el
de la lente estándar. Es idónea para disparar imágenes de objetos grandes a corta
distancia..
Lente Macro 32mm(se ajusta a la lente de 25 grados) estuche incluido [T198059]
La lente macro de 32mm, proporciona una magnificacion de x2.9 y es ideal para
uso en desarrollo, como análisis de PCB y componentes electronicos pequeños.
Lente Macro 64mm(se ajusta a la lente de 25 grados) estuche incluido [T198060]
La lente macro de 64mm, proporciona una magnificacion de x5.8 y es ideal para
uso en desarrollo, como análisis de PCB y componentes electronicos pequeños.
Varios
Maletín de transporte rígido [T197924]
Estuche de transporte resistente y hermético. Sujeta bien todos los elementos.
El estuche puede cerrarse con candados y está equipado con una válvula de
respiración para evitar que aumente la presión en las bodegas de los aviones de
carga.
Funda [T911048]
Funda blanda para proteger la cámara.
Cinturón de herramientas [T911093]
Cinturón de herramientas para estuches de cámara termográfica.
Adaptador de trípode [T197731]
Adaptador de trípode, necesario para poder montar la cámara en un trípode.
Correa de cuello [1124544]
Para colgar la cámara alrededor del cuello y evitar así que se caiga.
Ocular de goma grande [T197883]
Se monta sobre el visor interno.
Lápiz Stylus [T197753]
Se usa para operar en la pantalla táctil.
Amperímetro Extech EX845 [T910972]
Se pueden conectar a la cámara térmica mediante MeterLink™
Medidor de humedad Extech MO297 [T910973]
Se pueden conectar a la cámara térmica mediante MeterLink™
53

54. Visit www.flir.com54
FLIR Serie P
Accesorios
Sistema de alimentación
Batería [1196209]
Batería extra que permite pasar más tiempo sobre el terreno haciendo
inspecciones.
Cargador de batería [T197692]
Este cargador de batería de 2 compartimientos se emplea para cargar las baterías
de las cámaras de FLIR Systems.
Kit adaptador para mechero, 12 V CC, 1,2 m [1910490]
Puede emplearse para alimentar la cámara desde el conector del mechero de un
coche.
Fuente de alimentación incl. conectores múltiples [T910814]
Esta fuente de alimentación se emplea cuando se alimenta la cámara desde la red
o para cargar las baterías. Se suministra con diferentes tipos de conectores.
Almacenamiento
Adaptador, tarjeta de memoria SD a USB [1910475]
Permite transferir las imágenes desde una tarjeta SD a un PC.
Tarjeta de memoria micro-SD con adaptadores [T910737]
Para recoger las imágenes en la cámara cuando se va de un lado a otro. Estas
tarjetas pequeñas son fáciles de usar y pueden contener gran cantidad de datos.
Intervalos de medición extendidos
Opción de temperatura alta hasta de +1.500°C [1196744]
Permite medir temperaturas hasta de +1.500ºC con la cámara.
Opción de temperatura alta hasta de +2.000°C [1196745]
Permite medir temperaturas hasta de +2.000ºC con la cámara.
Varios
Maletín de transporte rígido [T197262]
Estuche de transporte resistente y hermético. Sujeta bien todos los elementos.
El estuche puede cerrarse con candados y está equipado con una válvula de
respiración para evitar que aumente la presión en las bodegas de los aviones de
carga.
Opción para la transmisión de vídeo IR [T197921]
Transmisión de vídeo IR radiométrico utilizando FireWire
Auricular Bluetooth [T197771]
El auricular Bluetooth puede emplearse para apuntar mensajes de voz en las
imágenes térmicas. Hay una conexión inalámbrica entre la cámara y el auricular.
Auricular, conector de 3,5 mm [1910489]
Este auricular se emplea para apuntar mensajes de voz a las imágenes térmicas.
Está dotado de un micrófono ajustable que puede estar del lado derecho o
izquierdo del auricular. Se conecta al conector del auricular de la cámara.
Unidad de mando a distancia. [T197230]
Puede emplearse para controlar la cámara sin riesgo desde una distancia
lejana. Es sumamente útil cuando se emplea la cámara para observar procesos
peligrosos.

55. 55
Microadaptador Bluetooth® a USB [T951235]
Microadaptador de Bluetooth® a USB para la conexión inalámbrica entre la
cámara infrarroja y un equipo externo Bluetooth®.
Adaptador USB Wi-Fi [T951387]
Adaptador USB Wi-Fi para una conexión inalámbrica entre la cámara
termográfica y el equipo externo.
Amperímetro Extech EX845 [T910972]
Se pueden conectar a la cámara térmica mediante MeterLink™
Medidor de humedad Extech MO297 [T910973]
Se pueden conectar a la cámara térmica mediante MeterLink™
Lentes
Lente de 38 mm, campo visual de 24° incl. estuche [T197187]
La lente de 24º puede emplearse para las inspecciones diarias. Es adecuada para
la mayoría de las aplicaciones.
Lente de 76 mm, campo visual de 12° incl. estuche [T197188]
Cuando el objetivo en cuestión está a cierta distancia, puede ser útil emplear una
lente telescópica. La lente de 12º es un accesorio muy utilizado y proporciona
un aumento que casi duplica (2X) el de la lente de 24º. Es ideal para objetivos
pequeños o distantes como las líneas de alta tensión aéreas.
Lente de 131 mm, campo visual de 7° incl. estuche [T197190]
Para un aumento máximo, la única opción es la lente de 7º. Esta óptica
proporciona un aumento de casi 3,5X en comparación con la lente de 24° y es
ideal para la inspección de líneas de alta tensión aéreas. Debido al peso de esta
lente, se recomienda emplear un trípode.
Ventana protectora (se ajusta a lente de 24°) con estuche [T197343]
Ventana protectora de plástico: adecuada cuando se emplea la cámara en un
ambiente con polvo o cuando hay un riesgo de que la lente se salpique con
líquido. La ventana es de fluoruro monocristalino.
Lente de 19 mm, campo visual de 45° [T197189]
Algunas veces no hay espacio suficiente para retroceder y ver toda la situación.
Esta lente de gran angular tiene un campo visual que casi duplica el de una lente
estándar de 24º. Es perfecta para objetivos anchos o altos como los paneles
eléctricos o las máquinas de papel.
Lente de aproximación 0,5x, f=75 mm (se ajusta a la lente de 24°)
incl. estuche [1196683]
Esta lente de aproximación se adjunta a la lente estándar de 24º y proporciona
resolución de objetivos muy pequeños.
Macrolente 1X (25 um) con estuche [T197341]
Proporciona una resolución de objetivos extremadamente pequeños. Para usos
de I+D u objetivos de desarrollo.
Cables
Cable FireWire de 4/6, 2 m [1910483]
Este cable se emplea para conectar una cámara de imagen térmica a un
ordenador utilizando el protocolo FireWire.
Cable FireWire de 6/6, 2 m [1910482]
Este cable se emplea para conectar una cámara de imagen térmica a un
ordenador utilizando el protocolo
FireWire.
Cable USB Std-A a Mini-B, 1.8 m [1910423]
Puede emplearse para transferir imágenes de la cámara a un ordenador
empleando el protocolo USB.
Cable de vídeo RCA a RCA [1910484]
Este cable puede emplearse para transferir imágenes de las cámaras térmicas de
las series P a un monitor.

56. GARANTIA
DEL PRODUCTO*
GARANTIA
DEL DETECTOR*
* Al registrar su producto FLIR en: www.flir.com
AÑOS AÑOS
FLIR Systems
Licencia de exportación
Es posible que los productos descritos en esta publicación necesiten
autorización gubernamental para exportarse, volver a exportarse o transferirse
Póngase en contacto con FLIR Systems para conocer los detalles.
Las especificaciones están sujetas a cambios sin previo aviso. Los pesos y las dimensiones son indicativos.
Imágenes utilizadas ­únicamente como ilustración.
April 2012.Todos los catálogos anteriores son obsoletos.
Copyright 2012. FLIR Systems Inc.Todas las demás marcas y nombres de productos son marcas registradas de
sus respectivos propietarios.
Debido a las leyes regionales sobre radio, las funciones de Wi-Fi y Bluetooth pueden no estar disponibles en
países fuera de la UE, EE. UU. Canadá y Australia.

57. 57
FLIR Systems
Novedades
Guía de termografía para aplicaciones
industriales
Las cámaras termográficas se utilizan para una amplia variedad de aplicaciones
industriales. Numerosas industrias de todo el mundo han descubierto las ventajas
de incorporar cámaras termográficas a sus programas y procesos industriales.
Este documento es una guía exhaustiva para estas aplicaciones industriales. No
solo proporciona una completa visión global de una gran cantidad de aplicaciones,
sino que también explica cómo realizar inspecciones técnicas de manera eficaz,
qué detalles debe considerar al comprar una cámara termográfica y mucho más.
Estos detalles y muchos otros aspectos clave de la termografía se tratan en la
página 46 de esta guía impresa.
Puede solicitar una copia de la guía de manera gratuita en nuestro sitio web:
www.flir.com
Reportajes sobre aplicaciones
FLIR Systems publica regularmente reportajes sobre aplicaciones en los que los usuarios explican sus experiencias con las
cámaras termográficas de FLIR y describen cómo estas les ayudan a ahorrar tiempo y dinero. Todos los reportajes sobre
aplicaciones se pueden descargar de nuestro sitio web: www.flir.com

58. FLIR Systems
Información actualizada
Reportajes sobre aplicaciones
Notas técnicas
Vídeos informativos
Visite nuestro sitio web www.flir.com
Online

59. Imágenes térmicas con tecnología MSX

60. Authorised FLIR dealer:
T820402{ES-es}_A
GARANTIA
DEL PRODUCTO*
GARANTIA
DEL DETECTOR*
* Al registrar su producto FLIR en: www.flir.com
AÑOS AÑOS
FLIR Commercial Systems AB
Luxemburgstraat 2
2321 Meer
Belgium
Tel. : +32 (0) 3665 5100
Fax : +32 (0) 3303 5624
e-mail: flir@flir.com
FLIR Systems Sweden
Rinkebyvägen 19
PO Box 3
SE-182 11 Danderyd
Sweden
Tel.: +46 (0)8 753 25 00
Fax: +46 (0)8 753 23 64
e-mail: flir@flir.com
FLIR Systems UK
2 Kings Hill Avenue - Kings Hill
West Malling
Kent
ME19 4AQ
United Kingdom
Tel.: +44 (0)1732 220 011
Fax: +44 (0)1732 843 707
e-mail: flir@flir.com
FLIR Systems Germany
Berner Strasse 81
D-60437 Frankfurt am Main
Germany
Tel.: +49 (0)69 95 00 900
Fax: +49 (0)69 95 00 9040
e-mail: flir@flir.com
FLIR Systems France
19, bld Bidault
77183 Croissy-Beaubourg
France
Tel.: +33 (0)1 60 37 01 00
Fax: +33 (0)1 64 11 37 55
e-mail : flir@flir.com
FLIR Systems Italy
Via Luciano Manara, 2
I-20812 Limbiate (MB)
Italy
Tel.: +39 (0)2 99 45 10 01
Fax: +39 (0)2 99 69 24 08
e-mail: flir@flir.com
FLIR Systems Spain
Avenida de Bruselas, 15- 3º
28108 Alcobendas (Madrid)
Spain
Tel. : +34 91 573 48 27
Fax.: +34 91 662 97 48
e-mail: flir@flir.com
FLIR Systems, Middle East
FZE
Dubai Airport Free Zone
P.O. Box 54262
Office B-22, Street WB-21
Dubai - United Arab Emirates
Tel.: +971 4 299 6898
Fax: +971 4 299 6895
e-mail: flir@flir.com
FLIR Systems Russia
6 bld.1, 1st Kozjevnichesky lane
115114 Moscow
Russia
Tel.: + 7 495 669 70 72
Fax: + 7 495 669 70 72
e-mail: flir@flir.com
www.flir.com
