1. Como elegir
su tacoSoluciones más rápidas, fijaciones correctas.

2. ÍndiceEsbuenosaber
5
Índice
Parahormigón
Parapaneles
y
materialeshuecos
Paramaterialmacizo
y
ladrillosengeneral
Paratodos
losmateriales
Pag 6
Pag 10
Busque aquí
Acerca de la aplicación
Acerca del material
Pag 13
Pag 14
Pag 15
Pag 17
Para todos los materiales
Taco universal UX
Taco universal FUR
Sistema de inyección FIS
Accesorios FIS
Pag 18-19
Pag 20
Pag 21
Para material macizo y ladrillos en general
Taco SX
Taco S, taco clavo N
Fijaciones para marcos
de ventana FFS, F-M
Pag 23
Pag 24
Pag 25
Para paneles y materiales huecos
Taco para cartón yeso PD
Tacos autoperforantes GK, GKM
Tacos metálicos para paneles HM,
tacos autoexpandibles KD
Pag 26
Pag 27
Para hormigón
Anclaje para expansión a golpes EA-N
Anclaje metálico de latón MS.
Anclaje metálico standard fischer FSL RR.
Anclaje-perno fischer FWA.
Pag 28
Pag 30
Pag 31
Pag 32
Pag 33
Para aplicaciones especiales
FIX.itparataladrosdesbocados
TacodelatónPA4,tacoparamaterialaislanteFID50
TacoparahormigóncelularGB,fijaciónparalavaboWST
Fijaciónparainodoro,fijacióndeespejo,topedepuerta
Tacos largos fischer S8 RWK/S10 RWK
Conjunto sanitario fischer TFS-L.
Pag 34
Pag 37
Pag 38-43
Es bueno saber ...
Cómo efectuar correctamente las fijaciones.
Cómo actúan las cargas
Resistencias y otros datos técnicos
Para
aplicaciones
especiales

3. 6
Para cada aplicación
Farola
Estantería de baño1)
Armario de baño1)
Barandilla de balcón
Bidé/inodoro (sobre el suelo)
Bidé/inodoro (sobre la pared)
Buzón
Canalón
Alumbrado de techo
Carril de cortina de techo
Campana de extracción de humos
Mampara de ducha
Lámpara halógena (sistema de cables)
Toallero
Armario suspendido
Armario de pared suspendido
Radiador1)
Persiana
Toldo
Tuberías
Antena parabólica
Interruptor
Jabonera
Rodapiés
Espejo
Armario de espejo
Caldera
Soporte de papel higiénico
Cornisa
Barra de cortina (sobre la pared)
Aplique
Estantería de cocina
Estantería de sala de estar
Reloj de pared
Armario de herramientas
¿Qué desea fijar? Mat
1) Válido para cargas ligeras.
Importante: El taco ha de estar siempre completamente introducido en la base de anclaje.
Hormigón
SX / FUR
UX / SX
UXR / SX
FAZ
S8 RD
FIS
SX / FUR
UXR / SX
UXR / SX
UXR / SX
UXR / SX
UXR / SX
UXR / SX
UXR/ SX
UXR / SX
SX / FUR
UXR / SX
UXR / SX
FAZ / FIS
UXR / SX
FAZ / FIS
UXR / SX
UXR / SX
SX / N
UXR / SX
UXR / SX
UXR / SX
UXR / SX
FAZ / FIS
UXR / SX
UXR / SX
UXR / SX
SX / FUR
UXR / SX
UXR / SX
Ladrillo macizo
SX / FUR
UXR / SX
UXR / SX
–
–
FIS
SX / FUR
UXR / SX
–
–
UXR / SX
UXR / SX
UXR / SX
UXR / SX
UXR / SX
SX / FUR
UXR / SX
UXR / SX
FIS
UXR / SX
FUR / FIS
UXR / SX
UXR / SX
SX / N
UXR / SX
UXR / SX
UXR / SX
UXR / SX
FUR / FIS
UXR / SX
UXR / SX
UXR / SX
SX / FUR
UXR / SX
UXR / SX
¿Qué desea fijar?

4. 7
erial
! Indicación sobre las cargas: Las estructuras soporte han de dimensionarse y
realizarse conforme a la normativa vigente, de forma que no se ponga en peligro
la integridad física ni la vida de las personas.
Ladrillo sílico-calcáreo
UXR / SX
UXR / SX
UXR / SX
–
–
FIS
SX / FUR
UXR / SX
–
–
SX / FUR
UXR / SX
UXR / SX
UXR / SX
SX / FUR
SX / FUR
SX / FUR
UXR / SX
FIS
UXR / SX
FUR / FIS
UXR / SX
UXR / SX
SX / N
UXR / SX
UXR / SX
UXR / SX
UXR / SX
FUR / FIS
UXR / SX
UXR / SX
FUR / FIS
SX / FUR
UXR / SX
UXR / SX
Ladrillo perforado
UXR
UXR / FUR
UXR / FUR
–
–
FIS
UXR / FUR
UXR / FUR
–
–
UXR / FUR
UXR / FUR
UXR / FIS
UXR
FUR / FIS
FUR / FIS
UXR / FIS
UXR
FIS
UXR
FUR / FIS
UXR
UXR
UXR / N
UXR
UXR / FUR
UXR / FUR
UXR
FUR / FIS
UXR / FUR
UXR / FUR
FUR / FIS
UXR / FIS
UXR
UXR / FUR
Hormigón celular
SX versión larga
SX versión larga
SX versión larga
–
–
FIS
GB / SX versiónlarga
SX versión larga
–
GB / SX versiónlarga
GB / SXversiónlarga
SX versión larga
GB/SX versiónlarga
SX versión larga
FIS
GB / SX versiónlarga
FIS
SX versión larga
FIS
GB/SX versiónlarga
FIS
SX versión larga
SX versión larga
SX versiónlarga/ N
SX versión larga
SX versión larga
-
SX versión larga
FIS
SX versión larga
SX versión larga
FIS
GB / SX versiónlarga
SX versión larga
SX versión larga
otros materiales
ÍndiceEsbuenosaberParahormigón
Parapaneles
y
materialeshuecos
Paramaterialmacizo
y
ladrillosengeneral
Paratodos
losmateriales
Para
aplicaciones
especiales

5. 8
Para cada aplicación
Cartón-yeso
–
UX / PD
UX / PD
–
–
–
UX / HM
–
KD
KD
–
HM
UX / HM
UX / HM
HM
HM
–
UX / PD
–
UX / PD
–
UX / GK
UX / PD
UX / PD
UX / PD
UX / PD
–
UX / PD
–
UX / PD
UX / PD
–
–
UX / PD
UX / HM
Ladrillo sílico-calcáreo perforado
UX / FUR
UX / FUR
UX / FUR
–
–
FIS
UX / FUR
UX
–
–
UX / FUR
UX / FUR
UX / FIS
UX
FUR / FIS
UX / FIS
UX / FIS
UX
FIS
UX
FUR / FIS
UX
UX
UX / N
UX
UX / FUR
FUR / FIS
UX
FUR / FIS
UX
UX
FUR / FIS
UX / FIS
UX / FUR
UX / FUR
Qué desea fijar?
1) Válido para cargas ligeras
Importante: El taco ha de estar siempre completamente introducido en la base de anclaje.
Farola
Estantería de baño1)
Armario de baño1)
Barandilla de balcón
Bidé/inodoro (sobre el suelo)
Bidé/inodoro (sobre la pared)
Buzón
Canalón
Alumbrado de techo
Carril de cortina de techo
Campana de extracción de humos
Mampara de ducha
Lámpara halógena
Toallero
Armario suspendido
Armario de pared suspendido
Radiador1)
Persiana
Toldo
Tuberías
Antena parabólica
Interruptor
Jabonera
Rodapiés
Espejo
Armario de espejo
Caldera
Soporte de papel higiénico
Cornisa
Barra de cortina (sobre la pared)
Aplique
Estantería de cocina
Estantería de sala de estar
Reloj de pared
Armario de herramientas
¿Qué desea fijar?

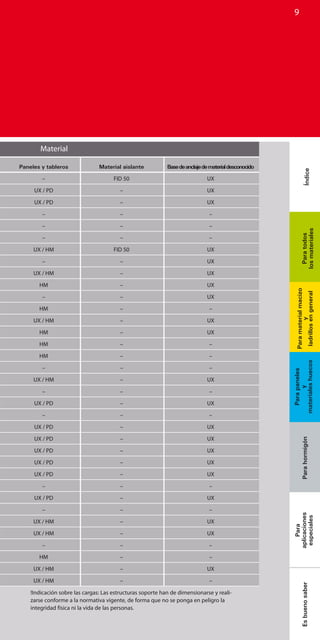

6. 9
Paneles y tableros
–
UX / PD
UX / PD
–
–
–
UX / HM
–
UX / HM
HM
–
HM
UX / HM
HM
HM
HM
–
UX / HM
–
UX / PD
–
UX / PD
UX / PD
UX / PD
UX / PD
UX / PD
–
UX / PD
–
UX / HM
UX / HM
–
HM
UX / HM
UX / HM
Material aislante
FID 50
–
–
–
–
–
FID 50
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
Basedeanclajedematerialdesconocido
UX
UX
UX
–
–
–
UX
UX
UX
UX
UX
–
UX
UX
–
–
–
UX
–
UX
–
UX
UX
UX
UX
UX
–
UX
–
UX
UX
–
–
UX
–
Material
!Indicación sobre las cargas: Las estructuras soporte han de dimensionarse y reali-
zarse conforme a la normativa vigente, de forma que no se ponga en peligro la
integridad física ni la vida de las personas.
Para
aplicaciones
especiales
ÍndiceEsbuenosaberParahormigón
Parapaneles
y
materialeshuecos
Paramaterialmacizo
y
ladrillosengeneral
Paratodos
losmateriales

7. 10
Para cada material
Ud. elige.
Materiales hay muchos, tacos también. Pero ninguno se agarra tan
firmemente como los tacos fischer. fischer cuenta con la solución
adecuada para cada zzzaplicación, unas específicas, válidas para situci-
ones particulares, y otras universales, válidas para cualquier material.
Puede encontrar más información técnica en el teléfono 902 193 862 o
bien, enviar un correo electrónico a sat@fischer.es.
Ladrillos cerámicos y
bloques de termoarcilla
reconocibles por el polvo
rojo desprendido durante
la perforación.
Placas de yeso con fibras
reconocibles por el polvo
blanco y fibroso despren-
dido durante el taladrado.
Las placas de cartón-yeso,
desprenden un polvo fino
que se queda pegado al
taladro.
Al taladrar en hormigón se
produce un polvo fino pero
suelto, de un color que va
del gris claro al blanco.
El polvo de perforación
del hormigón celular es
blanco, granulado y algo
abrasivo.
El ladrillo sílico-calcáreo
tiene un polvo de per-
foración que se asemeja a
la arena.

8. 11
Material
UX
FUR
FIS
PD
GK
GKM
HM
KD-H
EA-N
PO
FSL
FWA
SX
SXS
S
FFS
F-M
* sólo hormigón no traccionado
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•*
•
•
•*
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Hormigón
Ladrillomacizocerámico
Ladrillomacizo
sílico-calcáreo
Bloquemacizo
dehormigón
Placasdeyeso
Hormigóncelular
Ladrilloperforado
Bloquedetermoarcilla
Ladrilloperforado
sílico-calcáreo
Bloquehuecode
hormigónligero
Tablerodemadera
aglomeradaligera
Tablerodecartón-yeso
Tablerodemadera
aglomerada
Maderacontrachapeada
Tablerodefibras
conglomeradas
Para
aplicaciones
especiales
ÍndiceEsbuenosaberParahormigón
Parapaneles
y
materialeshuecos
Paramaterialmacizo
y
ladrillosengeneral
Paratodos
losmateriales
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
• •• •

9. El taco universal
que fija también
en pladures.
fischer

10. 13
• La solución universal adecuada para cualquier material.
• Produce un nudo en los huecos del material.
• Se ancla de forma segura en materiales macizos.
• Se expande en materiales perforados.
• Una versión para cada necesidad:
– UXR con reborde - para evitar que el taco se cuele por el
taladro en materiales blandos.
– UX sin reborde - para fijaciones a ras de pared y para mon-
tajes a través.
– UX largo - el especialista en ladrillos huecos.
• Para tornillos rosca madera y rosca aglomerado.
• Diámetros disponibles: de 5 a 14 mm.
UXR con reborde
UXR con tornillo
UXR con hembrillas y
alcayatas
Montaje rasante
Gama
Taco universal fischer
EL TACO UNIVERSAL QUE FIJA
TAMBIÉN EN PLADURES.
UX sin reborde
Montaje a través
Para todos los materiales
Paratodos
losmateriales

11. 14
Para todos los materiales
• Se adapta en materiales huecos, produce presión de expansión en
materiales macizos con máxima seguridad y resistencia.
• Para el montaje a través de listones y marcos, y para superar los
recubrimientos y capas no resistentes.
• Con tornillo de seguridad fischer premontado.
• Diámetros disponibles en blister: 8,10 mm.
Taco universal fischer FUR.
Excepcional técnica de expansión por láminas.
Montaje

12. 15
Para todos los materiales
• Resina de inyección de dos componentes (sin estireno).
• Aplicación directa en materiales macizos.
• Aplicación con casquillos FIS HK en materiales huecos.
• Los cartuchos comenzados se pueden reutilizar con sólo cambiar la
boquilla mezcladora.
• Para el anclaje de varillas roscadas o de casquillos para roscar tornil-
los de rosca madera.
Montaje
Sistema de inyección fischer FIS.
Grandes cargas-montajes sencillos.
Paratodos
losmateriales

13. 16
Para todos los materiales
FIS se adhiere en material macizo.
FIS se une por adaptación en material perforado.
Cargas pesadas - agarre
seguro para toldos, cornisas,
máquinas, rejas, portones,
barandillas, ménsulas, lava-
bos, etc.

14. 17
Accesorios FIS para material macizo.
Con rosca desde M6 a M12
Varillas roscadas FIS G
Accesorios FIS para material hueco
En materiales huecos y perforados
recomendamos la utilización de
casquillos de anclaje para minimizar el
consumo de resina.
Casquillos de anclaje FIS HK
Otros accesorios FIS.
Conjunto que consta de:
dos varillas roscadas M10 x 165
dos casquillos de inyección
dos tuercas de Nylon para sani-
tarios
Para utilizar con resina de
inyección FIS VS 150 C
Fijación de lavabo FIS WM
Pistola KP M2
Medidas disponibles:
FIS H 12 x 80 K
FIS H 16 x 100 K
Combinación con:
FIS G
M6–M8
M10–M12
Paratodos
losmateriales

15. 18
Para material macizo y
ladrillos en general
Taco fischer SX.
Para todos los materiales.
SX versión larga
SX con hembrilla abierta
SX con tornillo
SX
El taco SX permite el uso seguro
de todo tipo y diámetro de tornillos
posibles.
La expansión cuádru-
ple garantiza la máxima
resistencia.

16. 19
Paramaterialmacizo
y
ladrillosengeneral
• Expansión cuádruple para una máxima resistencia en el material.
• La versión larga es particularmente adecuada en ladrillos huecos y
perforados, y en hormigón celular. Combinable con tornillo de ajuste.
• Adecuado para tornillos rosca madera y rosca aglomerado.
• Diámetros disponibles: de 4 a 14 mm.
• Adecuado entre otras aplicaciones, para la fijación de armarios de
espejo, toalleros, buzones y lámparas.
Montaje rasante
Montaje a través
Los resaltes antigiro, sujetan
firmemente el taco al iniciar
el atornillado.
El reborde exterior evita
que el taco se cuele den-
tro del taladro.

17. 20
Para material macizo y
ladrillos en general

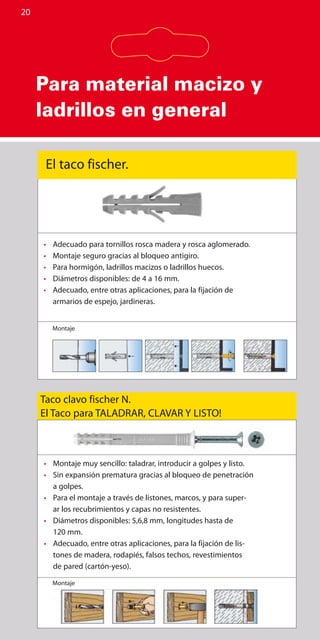

• Adecuado para tornillos rosca madera y rosca aglomerado.
• Montaje seguro gracias al bloqueo antigiro.
• Para hormigón, ladrillos macizos o ladrillos huecos.
• Diámetros disponibles: de 4 a 16 mm.
• Adecuado, entre otras aplicaciones, para la fijación de
armarios de espejo, jardineras.
Montaje
El taco fischer.
Taco clavo fischer N.
El Taco para TALADRAR, CLAVAR Y LISTO!
• Montaje muy sencillo: taladrar, introducir a golpes y listo.
• Sin expansión prematura gracias al bloqueo de penetración
a golpes.
• Para el montaje a través de listones, marcos, y para super-
ar los recubrimientos y capas no resistentes.
• Diámetros disponibles: 5,6,8 mm, longitudes hasta de
120 mm.
• Adecuado, entre otras aplicaciones, para la fijación de lis-
tones de madera, rodapiés, falsos techos, revestimientos
de pared (cartón-yeso).
Montaje

18. 21
Paramaterialmacizo
y
ladrillosengeneral
• Para el montaje directo a distancia sin presión de expansión.
• Para marcos y paredes de cualquier material.
• La geometría del tornillo permite una fácil aplicación.
• Bajo esfuerzo de roscado gracias a la rosca especial.
• Longitudes disponibles desde 72 a 182 mm.
• Adecuado para la fijación de ventanas, puertas, maderas
escuadradas.
Montaje
Tornillo para marcos de ventana fischer FFS.
Para el montaje directo sin taco.
Montaje
• No deforma el marco al apretar el tornillo.
• Buena protección anticorrosión.
• Acabado elegante gracias a la caperuza.
• Diámetros disponibles: de 8 a 10 mm, longitudes hasta 202
mm.
Taco metálico para marcos de ventana fischer F-M
El rápido para ventanas y puertas.
• No deforma el marco al apretar el tornillo.
• Buena protección anticorrosión.
• Acabado elegante gracias a la caperuza.
• Diámetros disponibles: de 8 a 10 mm, longitudes hasta
202 mm.

20. 23
Para todo tipo de tableros,
paneles y materiales huecos
• Taco especial con zona de expansión corta, lo que lo hace
adecuado para cualquier tablero desde 6 mm de grosor..
• Montaje muy sencillo gracias a la rosca interior preformada
- especial para tornillos rosca aglomerado.
• Reducida profundidad de anclaje y de taladro.
• Seguridad de montaje gracias al reborde firme y a los nervios
longitudinales, que impiden que el taco se cuele por el taladro
y que gire durante el montaje.
• Diámetros disponibles: 8,10,12 mm.
• Adecuado, entre otras aplicaciones, para la fijación de mon-
tajes eléctricos, lámparas, objetos decorativos, rodapiés de
madera, guías de cortinas.
Montaje
El taco de nylon que aguanta
más en pladures
Parapaneles
y
materialeshuecos

21. 24
Para todo tipo de tableros,
paneles y materiales huecos
• o Fijación por adaptación y agarre seguro gracias a la rosca
exterior afilada y cortante.
• Montaje sin taladro previo, con adaptador de perforación
incluido. Adaptador apto para herramientas de punta extraí-
bles
• Fijación desmontable mediante punta Pozi.
• Adecuado para tableros sencillos y dobles.
• Para tornillos rosca aglomerado con diámetro de 4 a 5 mm.
• Adecuado, entre otras aplicaciones, para la fijación de cuad-
Montaje
• Taco metálico autoperforante, para el montaje con atornil-
ladora.
• Orificio para el tornillo sin rosca preformada, lo que lo hace
más flexible.
Montaje
GK.Sin broca, así de rápido, así de fácil.
GKM.Sin broca, así de rápido, así de fácil.

22. 25
Montaje
• Supera grandes espesores de placa y de objeto a fijar, gracias
a la gran longitud de su varilla roscada.
• Montaje seguro mediante mecanismo de resorte autoexpand-
ible (KD).
• Diámetros de rosca disponibles: M3 y M4 (KD) M4 y M5 (V).
Versiones varilla o con gancho.
• Adecuado, entre otras aplicaciones, para la fijación de guías
de cortina, interruptores eléctricos, armarios de llaves...
Montaje
• Alta resistencia gracias a sus láminas de expansión con un
amplio radio de apoyo.
• Adecuado para cualquier tablero o panel.
• Montaje mediante pinzas.
• Montaje seguro gracias a su mecanismo antigiro.
• Con roscas métricas M5 y M6.
• Adecuado, entre otros materiales, para la fijación de placas
de cartón-yeso, de yeso con fibras, tableros aglomerados.
Parapaneles
y
materialeshuecos
Aguanta tanto como las placas.
Fijaciones SEGURAS para grandes huecos.

23. 26
Para hormigón
Montaje
Montaje
Anclaje para expansión a golpes EA-N.
El sencillo anclaje de expansión a golpe con rosas interior.
Anclaje metálico de latón MS.
El anclaje metálico para diferentes materiales macizos.
• Fijación rápida y aconómica en hormigón.
• Reducida profundidad de taladro.
• Disponible en M6, M8, M10, M12, M16 y M20.
• El objeto montado puede ser desmontado en todo momento.
• Para la fijación de : llanta y perfil de acero, tuberías, techos
suspendidos, conducciones de ventilación, barandillas, facha-
das, etc....
• Anclaje para cargas medias en materiales macizos.
• Para fijar tornillos métricos en hormigón, ladrillo macizo y
madera.
• Disponible en M4, M5, M8, M10 y M12.

24. 27
Parahormigón
• Fijación para cargas medias en hormigón.
• Diámetros en rosca disponible M8, M9, M10, M11, M12,
M14, M16, M20 y M25.
• Adecuado entre otras aplicaciones: enganche de cables, cor-
reas, mosquetones y otros elementos móviles gracias a las
versiones con hembrilla cerrada y gancho.
Montaje
• Fijación de montaje a través en hormigón.
• La gran longitud s wla zona de roscada, permite el montaje a
distancia mediante tuerca y contratuerca.
• La óptima relación calidad-precio del perno FWA, permite la
ejecución de fijaciones económicas muy resistentes.
• Para la fijación de: estructuras metálicas, perfiles metálicos,
soportes, consolas, vigas, etc...
Montaje
Anclaje metálico standard fischer FSL RR.
Anclaje metálico más económico.
Anclaje-perno fischer FWA.
Óptima relación calidad-precio.

25. Para aplicaciones
especiales
28

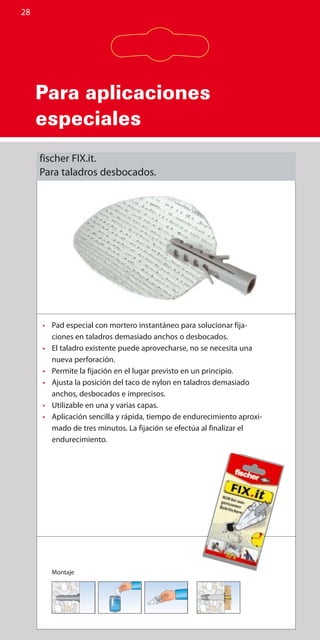

• Pad especial con mortero instantáneo para solucionar fija-
ciones en taladros demasiado anchos o desbocados.
• El taladro existente puede aprovecharse, no se necesita una
nueva perforación.
• Permite la fijación en el lugar previsto en un principio.
• Ajusta la posición del taco de nylon en taladros demasiado
anchos, desbocados e imprecisos.
• Utilizable en una y varias capas.
• Aplicación sencilla y rápida, tiempo de endurecimiento aproxi-
mado de tres minutos. La fijación se efectúa al finalizar el
endurecimiento.
Montaje
fischer FIX.it.
Para taladros desbocados.

26. 29
Problema:
Una solución inteligente.
¡El resultado!
Para
aplicaciones
especiales

27. 30
Montaje
Montaje
Para aplicaciones
especiales
Taco de latón fischer PA 4.
Para placas delgadas.
Taco para material aislante fischer FID 50.
El experto en materiales ligeros
• Agarre en materiales blandos.
• Fijación por presión de expansión en materiales duros.
• Mediante la rosca métrica se puede apretar o aflojar el tornillo
tantas veces como sea necesario.
• Escaso esfuerzo de perforación gracias a la mínima profundi-
dad de anclaje.
• Para el montaje rasante.
• Diámetros disponibles: M6 y M8.
• Adecuado, entre otras cosas, para anclajes en placas de pie-
dra natural o madera.
• Taco para material aislante con espiral que se introduce por
roscado en la placa aislante.
• Montaje muy sencillo en materiales aislantes enlucidos y sin
enlucir.
• Sin taladro previo, introducción sencilla mediante la atornil-
ladora.
• Adecuado, entre otras cosas, para fijaciones ligeras en materi-
ales aislantes, de paneles, números de viviendas.

28. 31
• Conjunto de fijación con taco S, tornillo con rosca mixta y
casquillo hexagonal con sombrete.
• El casquillo hexagonal con sombrete, de nylon. Presenta una
gran resistencia al envejecimiento y a los agentes químicos y
azçi protege la porcelana.
• Adecuado para la fijación de lavabos, bidés y WC sobre las
paredes.
Montaje
• Conjunto de fijación con taco S, tornillo con rosca mixta, y
casquillo con reborde y tuerca hexagonal.
• Los casquillos de nylon de alta resistencia, con reborde resist-
entes al envejecimiento y a los agentes químicos protegen la
cerámica.
• Adecuado para la fijación de lavabos, bidé y WC sobre la
pared.
Taco para hormigón celular fischer GB.
El especializado.
Fijación de lavabo fischer WST.
Un conjunto para todo.
Montaje
Para
aplicaciones
especiales

29. 32
Para aplicaciones
especiales
• Disponible en blanco, gris, negro,
marrón, beige.
• Conjunto completo con taco y tor-
nillo.
• El montaje es sencillo, rápido y
seguro.
• Adecuada para espejos de hasta 5 mm de espesor.
• Completa con taco y tornillo.
• TPresión gracias al mecanismo superior de resorte, que tam-
bién sirve para colgar y descolgar el espejo.
• Adecuada para la sujeción de espejos, paneles de vidrio y
letreros.
Fijación de inodoro fischer S-RD.
Para inodoros fijados al suelo.
Tope de puerta fischer TS.
La solución redonda.
Fijación de espejo fischer SKLM.
Montaje
• Conjunto de fijación con taco largo, caperuza protectora
blanca y cromada, tornillo de latón con cabeza hexagonal y
ranura.
• Sencillo y rápido gracias al montaje a través.
• Versión resistente a la corrosión.
• Adecuado para la fijación de inodoros al suelo, espejos y
estantes de cerámica.
• Acabado de línea elegante.

30. 33
Taco largo fischer S8 RWK / S10 RWK.
Con alcayata.
• Taco largo para materiales macizos.
• Alta resistencia gracias a la geometría optimizada del tornillo.
• Atraviesa las capas no resistentes.
• Alcayata con ranura de montaje.
• Seguridad gracias a la adecuación de taco y alcayata.
• Adecuado para la fijación de armarios de cocina y librerías.
Conjunto sanitario fischer TFS-L.
Una fijación para WC y bidé.
• Conjunto de fijación con taco
S, tornillo con rosca mixta,
arandela de nylon y tuerca
ciega niquelada.
• Adecuado para la fijación de
WC y bidé.
Para
aplicaciones
especiales
Montaje

31. 34
Es bueno saber
Cómo efectuar correctamente las fijaciones.
1. Comprobar la base de anclaje:
• La base de anclaje ha de ser apropiada para la carga prevista.
• El material se reconoce por el polvo de perforación, véase página 10.
2. Taladrar en ángulo recto respecto a la superficie:
• Taladrar uniformemente sin cambiar nunca el ángulo de perforación.
Perforación por rotación
• Rotación rápida
• Actúa por raspado
Perforación por percusión
• Rotación rápida y alta frecuencia de impactos
• Impactos de baja energía.
• Actúa por demolición
Perforación martillo
• Rotación lenta y baja frecuencia de impactos
• Impactos de alta energía
• Actúa por demolición

32. 35
3. Seleccionar el procedimiento de perforación según el material:
• Rotación sin impacto. Para materiales como cartón-yeso, placas de
madera aglomerada o ladrillo hueco, para que el agujero no se haga
demasiado grande.
• Percusión: muchos impactos de baja energía para materiales macizos
de consistencia densa.
• Martillo: pocos impactos de alta energía para materiales macizos de
consistencia densa.
4. Prestar atención al tamaño adecuado del taladro:
• De forma general: Diámetro del taco = Diámetro de taladro.
• El consejo profesional: Realice taladros 1 mm inferiores al diámetro
del taco, conseguirá aumentar la resistencia y evitará el giro del taco
durante el montaje.
5. Factor decisivo para la colocación del taco -
Prestar atención a la resistencia máxima:
• Observar las instrucciones de montaje en el embalaje.
• Sólo con los diámetros máximos de tornillos logrará la mayor
resistencia.
• La punta del tornillo ha de sobresalir 1x diámetro del tornillo por
lo menos.
• Para fijaciones en materiales huecos y perforados, la zona de
expansión del taco ha de quedar totalmente anclada en al menos
un nervio.
• El taco sólo puede alcanzar la carga máxima cuando se encuen-
tra totalmente alojado en la base de anclaje (no en la capa de
enlucido).
Esbuenosaber

33. Es bueno saber
37
Cómo actúan las fuerzas.
Las fuerzas están expresadas en Newton.
Como regla práctica: 10 N (Newton) = 1 kg.
De las tablas de carga en las páginas siguientes puede deducir la resist-
encia de los tacos en diferentes materiales. Si desea realizar alguna
consulta concreta, llámenos, estaremos encantados de atenderle.
Q
Z
Esbuenosaber
Se deriva de la combinación de las
cargas a tracción y cortante actuando
simultáneamente. Es importante ten-
erla en cuenta para fijaciones pesa-
das de pared, como es el caso de
armarios suspendidos.
Carga oblicua
Carga a cortante
Carga a tracción

34. 38
Es bueno saber
UX-R
UX-R 5 x 30
UX-R 6 x 35
UX-R6 x 50
UX-R 8 x 50
UX-R10 x 60
UX-R12 x 70
UX-R 14 x 75
FUR
FUR 8
FUR 10
Sistema FIS:
FIS G M8
FIS G M10
FIS G M12
FIS HK 12x85
FIS HK 16x85
SX
SX 5x25
SX 6x30
SX 6x50
SX 8x40
SX 8x65
SX 10x50
SX 10x80
SX 12x60
S
S 4
S 5
S 6
S 8
S 10
S 12
S 14
S 16

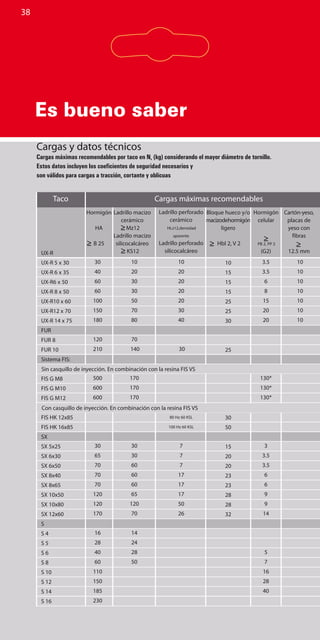

Taco Cargas máximas recomendables
Cargas y datos técnicos
Cargas máximas recomendables por taco en N, (kg) considerando el mayor diámetro de tornillo.
Estos datos incluyen los coeficientes de seguridad necesarios y
son válidos para cargas a tracción, cortante y oblicuas
Bloque hueco y/o
macizodehormigón
ligero
Hbl 2, V 2
10
15
15
15
25
25
30
25
30
50
15
20
20
23
23
28
28
32
Hormigón
celular
PB 2, PP 2
(G2)
Cartón-yeso,
placas de
yeso con
fibras
12.5 mm
Ladrillo macizo
cerámico
Mz12
Ladrillo macizo
silicocalcáreo
KS12
Hormigón
HA
B 25
30
40
60
60
100
150
180
120
210
500
600
600
30
65
70
70
70
120
120
170
16
28
40
60
110
150
185
230
10
20
30
30
50
70
80
70
140
170
170
170
30
30
60
60
60
65
120
70
14
24
28
50
10
20
20
20
20
30
40
30
80 Hz 60 KSL
100 Hz 60 KSL
7
7
7
17
17
17
50
26
3.5
3.5
6
8
15
20
20
130*
130*
130*
3
3.5
3.5
6
6
9
9
14
5
7
16
28
40
10
10
10
10
10
10
10
Con casquillo de inyección. En combinación con la resina FIS VS
Sin casquillo de inyección. En combinación con la resina FIS VS
Ladrillo perforado
cerámico
HLz12,densidad
aparente
Ladrillo perforado
silicocalcáreo

35. 39
Diámetro de
taladro
(mm)
5
6
6
8
10
12
14
6
8
10; PBB=14
12; PBB=14
14; PBB=14
5
6
6
8
8
10
10
12
4
5
6
8
10
12
14
16
Profundidad
mín. del
taladro
(mm)
Profundidad mín. del
taladro en
montaje a través
(mm)
90 – 130
90 – 240
Profundidad mín.
de anclaje
(mm)
30
35
50
50
60
70
75
70
70
80;hormig.cel.=75/95
80;hormig.cel.=75/95
80;hormig.cel.=75/95
95
95
25
30
50
40
65
50
80
60
20
25
30
40
50
60
75
80
Longitud
del taco
(mm)
30
35
50
60
60
70
75
80 – 120
80 – 230
25
85
85
25
30
50
40
65
50
80
60
20
25
30
40
50
60
75
80
Datos técnicos
Espesor
máx. a
fijar
(mm)
10 – 50
10 – 160
Tornillo
adecuado
desde/hasta
(mm)
3 – 4
4 – 5
4 – 5
4.5 – 6
6 – 8
8 – 10
10 – 12
6
6
4-8;M4-M8
8-12;M8-M12
3 – 4
4 – 5
4 – 5
4.5 – 6
4.5 – 6
6 – 8
6 – 8
8 – 10
2 – 3
3 – 4
4 – 5
4.5 – 6
6 – 8
8 – 10
10 – 12
12
Esbuenosaber
40
45
60
60
75
85
95
80;PBB=75/95
80;PBB=75/95
80;PBB=75/95
95
95
35
40
60
50
75
70
95
80
25
35
40
55
70
80
95
100

36. 40
Es bueno saber
Taco Cargas máximas recomendables
Bloque hueco o/y
macizo de
hormigón ligero
Hbl 2, V 2
Hormigón
celular
PB 2,
PP 2 (G2)
3
4
7
Cartón-yeso
/ placas de
yeso con
fibras
12.5mm
Cargas y datos técnicos
Cargas máximas recomendables por taco en kg considerando el mayor diámetro de tornillo. Estos datos
incluyen los coeficientes de seguridad necesarios y son válidos para cargas a tracción, cortante y
oblicuas.
N
N 5
N 6
N 8
WST
WST 10 x 140
MS
MS 8
MS 10
MS 12
MS 16
FSL RR
Consultar
FWA
Consultar
EA-N
EA-N 6
EA-N 8
EA-N 10
EA-N 12
FFS
FFS 7.5
F-M
F 8 M
F 10 M
Hormigón
B 25
16
20
27
185
210
280
450
670
7900
75
145
Ladrillo perforado cerámico
HLz12,
densidad aparente
1kg/cm3
Ladrillo perforado
sílicocalcáreo KSL6
Ladrillo macizo
cerámico
Mz12
Ladrillo macizo
sílicocalcáreo
KS12
14
17
24
90
125
3
11
13

37. 41
Datos técnicos
Diámetro de
taladro
(mm)
5
6
8
14
11
12
16
22
8
10
12
16
6
8
10
Profundidad
mín.deltaladro
(mm)
95
35
39
46
50
Consultar caja
Profundidad mín. del
taladro en montaje
a través
(mm)
45 – 65
55 – 95
75 – 135
90-150
110-220
Profundidadmín.de
anclaje
(mm)
25
30
40
75
25
30
40
50
Consultar caja
30
30
Longituddel
taco
(mm)
30 – 50
40 – 80
60 – 120
75
30
34
41
45
25
30
40
50
42-212
72-132
72-202
Espesor máx.
a fijar
(mm)
5 – 25
10 – 50
20 – 80
35
10 – 150
10 – 150
10 – 200
25 – 300
Ç
Consultar caja
42-102
42-172
Tornillo
adecuado
desde/hasta
(mm)
3.5
4
5
10 x 140
M8
M10
M12
M16
M6
M8
M10
M12
7.5
Esbuenosaber

38. 42
Es bueno saber
Indicaciones generales:
El límite de carga del taco no se aplica para productos con hembrilla abierta (gancho) por el
posible doblamiento del mismo.
Los valores de resistencia relativos a productos con tornillos rosca-madera hacen siempre ref-
erencia a los tornillos con el mayor diámetro posible
Cartón-yeso
9.5 mm
Taco Cargas máximas recomendables
Cartón-yeso
12.5 mm
Cartón-yeso
2 x 12.5 mm
19
24
25
25
15
15
15
11
11
Placa de
cartón-yeso
12.5 mm
39
40
25
25
25
25
20
25
30
Placa de
madera
contracha-
pada
4 mm
12
17
10
15
40
80
Tablero de
madera
aglomerada
16 mm
17
43
25
25
25
25
25
Cargas y datos técnicos
Cargas máximas recomendables por taco en kg considerando el mayor diámetro de tornillo.Estos datos
incluyen los coeficientes de seguridad necesarios y son válidos para cargas a tracción, cortante y
oblicuas.
KD
KD 3
KD 4
HM
HM 5 x 37 S
HM 5 x 52 S
HM 6 x 37 S
HM 6 x 65 S
PD
PD 8
PD 10
PD 12
GK
GK
GKM Metal
GKM
FID
Paneles de poliestileno PS 15=3 PS 20=9
Leyenda:
Mz: Ladrillo macizo HLz: Ladrillo perforado PB: Hormigón celular
KS: Ladrillo silicocalcáreo Hbl: Bloque hueco PP: Hormigón celular
11
12,5
15
15
15
15
10
10
10
7
7
16
12.5
20
20
20
20
10
10
15
8
8

39. 43
Profundidad
mínima del
espacio hueco
(mm)
27
34
23 – 32
32 – 46
23 – 32
32 – 46
Espesor mínimo
de placa
(mm)
65
65
6 – 15
20 – 34
6 – 15
7 – 21
6
7
9
9.5
9.5
60
Datos técnicos
Espesor
máx. a
fijar
(mm)
15 – 80
20 – 85
19
24
14
24
Tornillo
adecuado
desde/hasta
(mm)
M 3
M 4
M 5
M 5
M 6
M 6
4
5
6
4 – 5
4 – 5
4.5 – 5
Longitud del
taco
(mm)
95
105
37
52
37
52
29
28
27
22
31
50
Profundidad
mín. del
taladro
(mm)
47
75
47
75
31
30
29
25
35
Diámetro de
taladro
(mm)
12
14
12
12
13
13
8
10
12
V2: Bloque macizo de hormigón ligero
Bn:Hormigón ³: en función de la longitud de tornillo seleccionada
*: Broca cónica PBB necesaria para la
ejecución de taladros
Esbuenosaber
