Este documento describe las estructuras de marcos rígidos, incluyendo puentes y edificios. Explica que los marcos rígidos están formados por columnas y vigas unidas rígidamente para transmitir cargas de manera efectiva. También discute los materiales comúnmente usados como acero y concreto, y destaca las ventajas de los marcos rígidos como su flexibilidad estructural, bajo costo y rápida construcción.

1. Estructuras de Marcos Rigidos
Arturo Madrid Martinez
Denisse López Coronilla
Alfonso Medina Cervantes
Yosikeid Lara Nieto

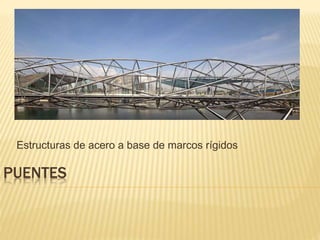

2. PUENTES
Estructuras de acero a base de marcos rígidos

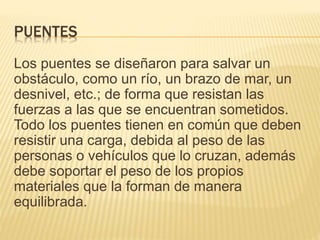

3. PUENTES
Los puentes se diseñaron para salvar un
obstáculo, como un río, un brazo de mar, un
desnivel, etc.; de forma que resistan las
fuerzas a las que se encuentran sometidos.
Todo los puentes tienen en común que deben
resistir una carga, debida al peso de las
personas o vehículos que lo cruzan, además
debe soportar el peso de los propios
materiales que la forman de manera
equilibrada.

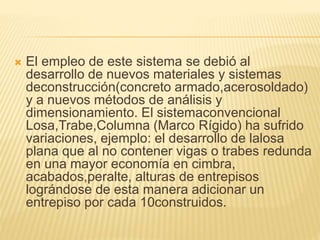

4.  El empleo de este sistema se debió al
desarrollo de nuevos materiales y sistemas
deconstrucción(concreto armado,acerosoldado)
y a nuevos métodos de análisis y
dimensionamiento. El sistemaconvencional
Losa,Trabe,Columna (Marco Rígido) ha sufrido
variaciones, ejemplo: el desarrollo de lalosa
plana que al no contener vigas o trabes redunda
en una mayor economía en cimbra,
acabados,peralte, alturas de entrepisos
lográndose de esta manera adicionar un
entrepiso por cada 10construidos.

5. QUE SON LOS MARCOS RÍGIDOS?
 Un tipo de estructura son los marcos rígidos que actualmente han ido
tomando fuerza debido a que facilitan la estructuración de los edificios
y más con el uso del acero posibilita cubrir grandes luces.

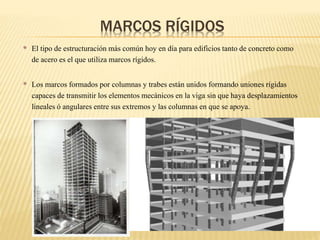

6. • El tipo de estructuración más común hoy en día para edificiostanto de concreto como
de acero es el que utiliza marcos rígidos.
• Los marcos formados por columnas y trabes están unidos formando uniones rígidas
capacesde transmitir los elementosmecánicos en la viga sin que haya desplazamientos
linealesó angulares entre sus extremos y las columnas en que se apoya.
MARCOS RÍGIDOS

7. PERFILES PARA MARCOS RÍGIDOS
 Los marcos forman parte de
la estructura, ya sea la que
esta compuesta por
columnas y trabes o la que
esta compuesta por muros
losas. Es por eso que los
marcos nos ayuda entender
el funcionamiento lógico de
la cargas y como estas
actúan de acuerdo factores
externos como son vientos,
sismos, nieve, etc.

8. MARCOS RÍGIDOS
 El empleo de este sistema
se debió al desarrollo de
nuevos materiales y
sistemas de construcción
(concreto ,armado acero
soldado ) y a nuevos
métodos de análisis y
dimensionamiento. El
sistema convencional Losa
Trabe- Columna (marco
rígido) a sufrido variaciones

9. MARCOS RÍGIDOS
 El desarrollo de la losa
plana que al no
contener vigas o trabes
redunda en una mayor
economía en cimbra
,acabados , peralte
,alturas de entrepisos
lográndose de esta
manera adicionar un
entrepiso por cada 10
construidos

10. ESTRUCTURAS DE PUENTES DE ACERO DE
MARCOS RÍGIDOS
pueden ser adaptadas a distintos usos. Para
esto se diseñan para unas luces, unos perfiles,
y una plataforma adecuados para soportar las
solicitaciones requeridas. Así, si el uso es
exclusivamente peatonal, se podrá construir
una plataforma con tablones de madera y los
perfiles metálicos para una misma luz podrán
tener menor canto que para un puente con uso
vehicular.

11. MATERIALES EMPLEADOS PARA CONSTRUIR
ESTRUCTURAS
 materiales empleados para construir
estructuras
-El hierro es un metal procedente de los
minerales siderita, magnetita, pirita y limonita;
se utiliza, fundamentalmente, aleado con
carbono, formando el acero. Es un material
resistente. Buen conductor eléctrico y térmico.
Se emplea en la construcción de estructuras,
sobre todo para mejorar la resistencia del
hormigón.
-El aluminio es un metal que se obtiene del
bauxita. Se usa en estado puro, aunque
también se alea. Es un material ligero, pero
resistente y tenaz. Buen conductor de la
electricidad. Se emplea para construir
ventanas y puertas de exterior.

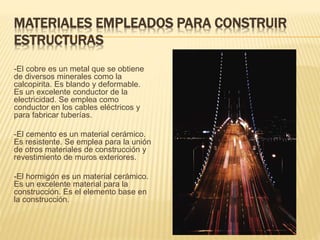

12. MATERIALES EMPLEADOS PARA CONSTRUIR
ESTRUCTURAS
-El cobre es un metal que se obtiene
de diversos minerales como la
calcopirita. Es blando y deformable.
Es un excelente conductor de la
electricidad. Se emplea como
conductor en los cables eléctricos y
para fabricar tuberías.
-El cemento es un material cerámico.
Es resistente. Se emplea para la unión
de otros materiales de construcción y
revestimiento de muros exteriores.
-El hormigón es un material cerámico.
Es un excelente material para la
construcción. Es el elemento base en
la construcción.

13. Uso de los Marcos Rígidos
Son ideales para:
 Gimnasios
 Supermercados
 Hangares,
 Bodegas o cualquier aplicación, donde el
espacio interior libre es necesario.

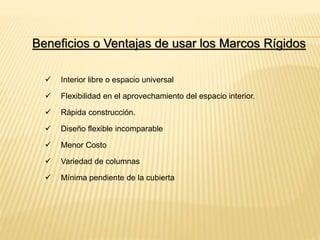

14. Beneficios o Ventajas de usar los Marcos Rígidos
 Interior libre o espacio universal
 Flexibilidad en el aprovechamiento del espacio interior.
 Rápida construcción.
 Diseño flexible incomparable
 Menor Costo
 Variedad de columnas
 Mínima pendiente de la cubierta

15. BIBLIOGRAFIA
Dr. Julio César Rolón Aguilar Sistemas Estructurales vía Web
http://www.iiarquitectos.com/2010/01/marcos-rigidos-de-acero_04.html
http://www.vpchile.cl/descarga/marco_rigido.pdf
fians.uat.edu.m x/catedraticos/jrolon/destructural/CAPITULO%20II.pdf
http://ocwus.us.es/mecanica-de-medios-continuos-y-teoria-de-estructuras/calculo-de-estructuras-
1/apartados/apartado1_1.html

16. REFLEXIONES
 Arturo Madrid Martinez…
 Creo que las estructuras de marcos rígidos son una favorable herramienta en el mundo de la
construcción, estas estructuras serán de gran uso para nosotros como diseñadores urbanos, pues
podrán implementarse en algunos de nuestros diseños, por ejemplo como en los puentes ya que
facilitan la estructuración de los mismos. Además estas estructuras son de muy bajo costo y fácil
construcción, incluso hay una enorme variedad de las mismas.
 Es importante destacar que no en todos los diseños será una opción las estructuras de marcos
rígidos, pero no olvidemos que los urbanistas darán preferencia aun mas al diseño de formas y a la
sustentabilidad que a la misma construcción..
