BACHILLERATO GENERAL OFICIAL
                    “MARIANO MATAMOROS”
                IZÚCAR DE MATAMOROS PUE.




Materia: Sistemas de Impresión



Profesor de la Materia: Alejandro Muñoz Gutiérrez




Alumnos:



Dennis Gabriel rincón Rodríguez



Sergio ramos peña



5° Semestre, Grupo “a”



Izúcar de Matamoros puebla a enero del 2012

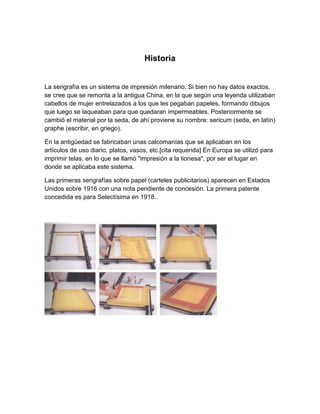

Historia


La serigrafía es un sistema de impresión milenario. Si bien no hay datos exactos,
se cree que se remonta a la antigua China, en la que según una leyenda utilizaban
cabellos de mujer entrelazados a los que les pegaban papeles, formando dibujos
que luego se laqueaban para que quedaran impermeables. Posteriormente se
cambió el material por la seda, de ahí proviene su nombre: sericum (seda, en latín)
graphe (escribir, en griego).

En la antigüedad se fabricaban unas calcomanías que se aplicaban en los
artículos de uso diario, platos, vasos, etc.[cita requerida] En Europa se utilizó para
imprimir telas, en lo que se llamó "impresión a la lionesa", por ser el lugar en
donde se aplicaba este sistema.

Las primeras serigrafías sobre papel (carteles publicitarios) aparecen en Estados
Unidos sobre 1916 con una nota pendiente de concesión. La primera patente
concedida es para Selectísima en 1918..

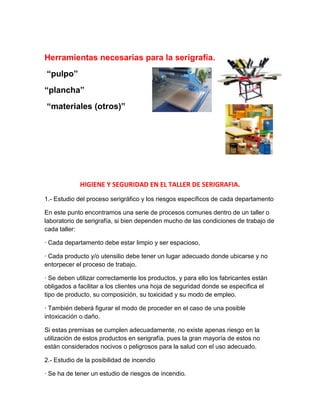

Herramientas necesarias para la serigrafía.
“pulpo”
“plancha”
“materiales (otros)”




             HIGIENE Y SEGURIDAD EN EL TALLER DE SERIGRAFIA.
1.- Estudio del proceso serigráfico y los riesgos específicos de cada departamento

En este punto encontramos una serie de procesos comunes dentro de un taller o
laboratorio de serigrafía, si bien dependen mucho de las condiciones de trabajo de
cada taller:

· Cada departamento debe estar limpio y ser espacioso,

· Cada producto y/o utensilio debe tener un lugar adecuado donde ubicarse y no
entorpecer el proceso de trabajo.

· Se deben utilizar correctamente los productos, y para ello los fabricantes están
obligados a facilitar a los clientes una hoja de seguridad donde se especifica el
tipo de producto, su composición, su toxicidad y su modo de empleo.

· También deberá figurar el modo de proceder en el caso de una posible
intoxicación o daño.

Si estas premisas se cumplen adecuadamente, no existe apenas riesgo en la
utilización de estos productos en serigrafía, pues la gran mayoría de estos no
están considerados nocivos o peligrosos para la salud con el uso adecuado.

2.- Estudio de la posibilidad de incendio

· Se ha de tener un estudio de riesgos de incendio.

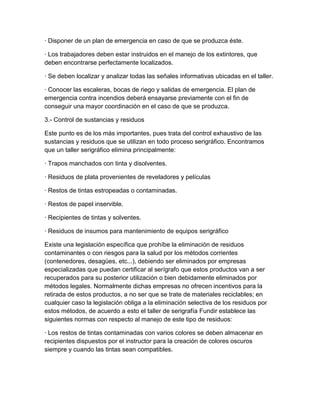

· Disponer de un plan de emergencia en caso de que se produzca éste.

· Los trabajadores deben estar instruidos en el manejo de los extintores, que
deben encontrarse perfectamente localizados.

· Se deben localizar y analizar todas las señales informativas ubicadas en el taller.

· Conocer las escaleras, bocas de riego y salidas de emergencia. El plan de
emergencia contra incendios deberá ensayarse previamente con el fin de
conseguir una mayor coordinación en el caso de que se produzca.

3.- Control de sustancias y residuos

Este punto es de los más importantes, pues trata del control exhaustivo de las
sustancias y residuos que se utilizan en todo proceso serigráfico. Encontramos
que un taller serigráfico elimina principalmente:

· Trapos manchados con tinta y disolventes.

· Residuos de plata provenientes de reveladores y películas

· Restos de tintas estropeadas o contaminadas.

· Restos de papel inservible.

· Recipientes de tintas y solventes.

· Residuos de insumos para mantenimiento de equipos serigráfico

Existe una legislación específica que prohíbe la eliminación de residuos
contaminantes o con riesgos para la salud por los métodos corrientes
(contenedores, desagües, etc...), debiendo ser eliminados por empresas
especializadas que puedan certificar al serígrafo que estos productos van a ser
recuperados para su posterior utilización o bien debidamente eliminados por
métodos legales. Normalmente dichas empresas no ofrecen incentivos para la
retirada de estos productos, a no ser que se trate de materiales reciclables; en
cualquier caso la legislación obliga a la eliminación selectiva de los residuos por
estos métodos, de acuerdo a esto el taller de serigrafía Fundir establece las
siguientes normas con respecto al manejo de este tipo de residuos:

· Los restos de tintas contaminadas con varios colores se deben almacenar en
recipientes dispuestos por el instructor para la creación de colores oscuros
siempre y cuando las tintas sean compatibles.

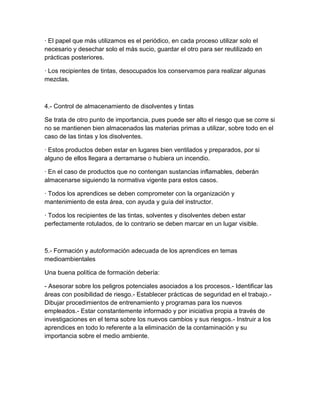

· El papel que más utilizamos es el periódico, en cada proceso utilizar solo el
necesario y desechar solo el más sucio, guardar el otro para ser reutilizado en
prácticas posteriores.

· Los recipientes de tintas, desocupados los conservamos para realizar algunas
mezclas.



4.- Control de almacenamiento de disolventes y tintas

Se trata de otro punto de importancia, pues puede ser alto el riesgo que se corre si
no se mantienen bien almacenados las materias primas a utilizar, sobre todo en el
caso de las tintas y los disolventes.

· Estos productos deben estar en lugares bien ventilados y preparados, por si
alguno de ellos llegara a derramarse o hubiera un incendio.

· En el caso de productos que no contengan sustancias inflamables, deberán
almacenarse siguiendo la normativa vigente para estos casos.

· Todos los aprendices se deben comprometer con la organización y
mantenimiento de esta área, con ayuda y guía del instructor.

· Todos los recipientes de las tintas, solventes y disolventes deben estar
perfectamente rotulados, de lo contrario se deben marcar en un lugar visible.



5.- Formación y autoformación adecuada de los aprendices en temas
medioambientales

Una buena política de formación debería:

- Asesorar sobre los peligros potenciales asociados a los procesos.- Identificar las
áreas con posibilidad de riesgo.- Establecer prácticas de seguridad en el trabajo.-
Dibujar procedimientos de entrenamiento y programas para los nuevos
empleados.- Estar constantemente informado y por iniciativa propia a través de
investigaciones en el tema sobre los nuevos cambios y sus riesgos.- Instruir a los
aprendices en todo lo referente a la eliminación de la contaminación y su
importancia sobre el medio ambiente.

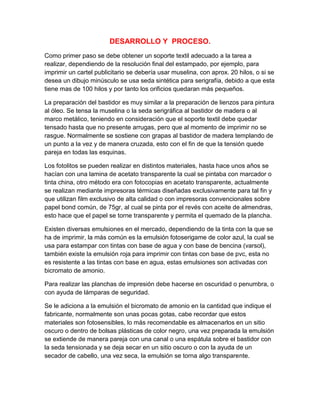

DESARROLLO Y PROCESO.
Como primer paso se debe obtener un soporte textil adecuado a la tarea a
realizar, dependiendo de la resolución final del estampado, por ejemplo, para
imprimir un cartel publicitario se debería usar muselina, con aprox. 20 hilos, o si se
desea un dibujo minúsculo se usa seda sintética para serigrafía, debido a que esta
tiene mas de 100 hilos y por tanto los orificios quedaran más pequeños.

La preparación del bastidor es muy similar a la preparación de lienzos para pintura
al óleo. Se tensa la muselina o la seda serigráfica al bastidor de madera o al
marco metálico, teniendo en consideración que el soporte textil debe quedar
tensado hasta que no presente arrugas, pero que al momento de imprimir no se
rasgue. Normalmente se sostiene con grapas al bastidor de madera templando de
un punto a la vez y de manera cruzada, esto con el fin de que la tensión quede
pareja en todas las esquinas.

Los fotolitos se pueden realizar en distintos materiales, hasta hace unos años se
hacían con una lamina de acetato transparente la cual se pintaba con marcador o
tinta china, otro método era con fotocopias en acetato transparente, actualmente
se realizan mediante impresoras térmicas diseñadas exclusivamente para tal fin y
que utilizan film exclusivo de alta calidad o con impresoras convencionales sobre
papel bond común, de 75gr, al cual se pinta por el revés con aceite de almendras,
esto hace que el papel se torne transparente y permita el quemado de la plancha.

Existen diversas emulsiones en el mercado, dependiendo de la tinta con la que se
ha de imprimir, la más común es la emulsión fotoserigame de color azul, la cual se
usa para estampar con tintas con base de agua y con base de bencina (varsol),
también existe la emulsión roja para imprimir con tintas con base de pvc, esta no
es resistente a las tintas con base en agua, estas emulsiones son activadas con
bicromato de amonio.

Para realizar las planchas de impresión debe hacerse en oscuridad o penumbra, o
con ayuda de lámparas de seguridad.

Se le adiciona a la emulsión el bicromato de amonio en la cantidad que indique el
fabricante, normalmente son unas pocas gotas, cabe recordar que estos
materiales son fotosensibles, lo más recomendable es almacenarlos en un sitio
oscuro o dentro de bolsas plásticas de color negro, una vez preparada la emulsión
se extiende de manera pareja con una canal o una espátula sobre el bastidor con
la seda tensionada y se deja secar en un sitio oscuro o con la ayuda de un
secador de cabello, una vez seca, la emulsión se torna algo transparente.

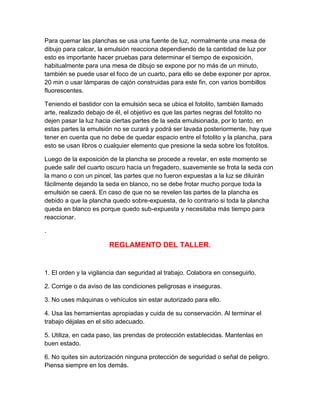

Para quemar las planchas se usa una fuente de luz, normalmente una mesa de
dibujo para calcar, la emulsión reacciona dependiendo de la cantidad de luz por
esto es importante hacer pruebas para determinar el tiempo de exposición,
habitualmente para una mesa de dibujo se expone por no más de un minuto,
también se puede usar el foco de un cuarto, para ello se debe exponer por aprox.
20 min o usar lámparas de cajón construidas para este fin, con varios bombillos
fluorescentes.

Teniendo el bastidor con la emulsión seca se ubica el fotolito, también llamado
arte, realizado debajo de él, el objetivo es que las partes negras del fotolito no
dejen pasar la luz hacia ciertas partes de la seda emulsionada, por lo tanto, en
estas partes la emulsión no se curará y podrá ser lavada posteriormente, hay que
tener en cuenta que no debe de quedar espacio entre el fotolito y la plancha, para
esto se usan libros o cualquier elemento que presione la seda sobre los fotolitos.

Luego de la exposición de la plancha se procede a revelar, en este momento se
puede salir del cuarto oscuro hacia un fregadero, suavemente se frota la seda con
la mano o con un pincel, las partes que no fueron expuestas a la luz se diluirán
fácilmente dejando la seda en blanco, no se debe frotar mucho porque toda la
emulsión se caerá. En caso de que no se revelen las partes de la plancha es
debido a que la plancha quedo sobre-expuesta, de lo contrario si toda la plancha
queda en blanco es porque quedo sub-expuesta y necesitaba más tiempo para
reaccionar.

.

                       REGLAMENTO DEL TALLER.


1. El orden y la vigilancia dan seguridad al trabajo. Colabora en conseguirlo.

2. Corrige o da aviso de las condiciones peligrosas e inseguras.

3. No uses máquinas o vehículos sin estar autorizado para ello.

4. Usa las herramientas apropiadas y cuida de su conservación. Al terminar el
trabajo déjalas en el sitio adecuado.

5. Utiliza, en cada paso, las prendas de protección establecidas. Mantenlas en
buen estado.

6. No quites sin autorización ninguna protección de seguridad o señal de peligro.
Piensa siempre en los demás.
7. Todas las heridas requieren atención. Acude al servicio médico o botiquín

8. No gastes bromas en el trabajo. Si quieres que te respeten respeta a los demás

9. No improvises, sigue las instrucciones y cumple las normas. Si no las conoces,
pregunta

10. Presta atención al trabajo que estás realizando. Atención a los minutos finales.
La prisa es el mejor aliado del accidente.

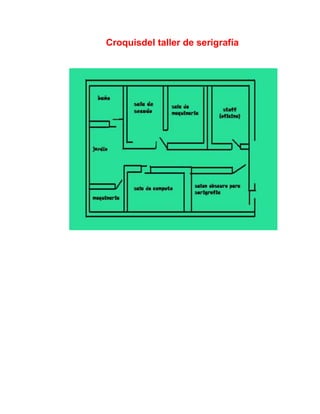

Croquisdel taller de serigrafía

Más contenido relacionado

La actualidad más candente

taller de serigrafia
taller de serigrafiataller de serigrafia
taller de serigrafia
Joshy Oso

Taller de serigrafia
Taller de serigrafiaTaller de serigrafia
Taller de serigrafia
Jesus Emanuel Cortez Moreno

Manual de serigrafia
Manual de serigrafia Manual de serigrafia
Manual de serigrafia
Yaart Reyes

Trabajo de serigrafia
Trabajo de serigrafiaTrabajo de serigrafia
Trabajo de serigrafia
oskar_1994

Trabajo massiel
Trabajo massielTrabajo massiel
Trabajo massiel
Massiel Mendoza

Manual de srigrafia
Manual de srigrafiaManual de srigrafia
Trabajo de SERIGRAFIA
Trabajo de SERIGRAFIATrabajo de SERIGRAFIA
Trabajo de SERIGRAFIA
gay67

Características y condiciones que debe seguir un taller de serigrafía
Características y condiciones que debe seguir un taller de serigrafíaCaracterísticas y condiciones que debe seguir un taller de serigrafía
Características y condiciones que debe seguir un taller de serigrafía
gay67

Trabajo de sistemas
Trabajo de sistemasTrabajo de sistemas
Trabajo de sistemas
guadalupe gil ocaña

Taller de se.
Taller de se.Taller de se.
Taller de se.
Daniel Castillô

Trabajo de Kevin e Iván!!!
Trabajo de Kevin e Iván!!!Trabajo de Kevin e Iván!!!
Trabajo de Kevin e Iván!!!
Martínez Omar

Examen serigrafia
Examen serigrafiaExamen serigrafia
Examen serigrafia
Mar Rosas

Completo lo de serigrafia
Completo lo de serigrafiaCompleto lo de serigrafia
Completo lo de serigrafia
Kar Romero

Serigrafia
SerigrafiaSerigrafia
Serigrafia
Massiel Mendoza

Flexografia
FlexografiaFlexografia
Flexografia
Drak Dragon

TALLER DE SERIGRAFIA
TALLER DE SERIGRAFIA TALLER DE SERIGRAFIA
TALLER DE SERIGRAFIA
Camila Marín

Reduccion de-problemas-en-estampado-textil
Reduccion de-problemas-en-estampado-textilReduccion de-problemas-en-estampado-textil
Reduccion de-problemas-en-estampado-textil
Miguel Morales Chumpitaz

El rodillo anilox
El rodillo aniloxEl rodillo anilox
El rodillo anilox
arclad


La actualidad más candente (18)

taller de serigrafia
taller de serigrafiataller de serigrafia
taller de serigrafia

Taller de serigrafia
Taller de serigrafiaTaller de serigrafia
Taller de serigrafia

Manual de serigrafia
Manual de serigrafia Manual de serigrafia
Manual de serigrafia

Trabajo de serigrafia
Trabajo de serigrafiaTrabajo de serigrafia
Trabajo de serigrafia

Trabajo massiel
Trabajo massielTrabajo massiel
Trabajo massiel

Manual de srigrafia
Manual de srigrafiaManual de srigrafia
Manual de srigrafia

Trabajo de SERIGRAFIA
Trabajo de SERIGRAFIATrabajo de SERIGRAFIA
Trabajo de SERIGRAFIA

Características y condiciones que debe seguir un taller de serigrafía
Características y condiciones que debe seguir un taller de serigrafíaCaracterísticas y condiciones que debe seguir un taller de serigrafía
Características y condiciones que debe seguir un taller de serigrafía

Trabajo de sistemas
Trabajo de sistemasTrabajo de sistemas
Trabajo de sistemas

Taller de se.
Taller de se.Taller de se.
Taller de se.

Trabajo de Kevin e Iván!!!
Trabajo de Kevin e Iván!!!Trabajo de Kevin e Iván!!!
Trabajo de Kevin e Iván!!!

Examen serigrafia
Examen serigrafiaExamen serigrafia
Examen serigrafia

Completo lo de serigrafia
Completo lo de serigrafiaCompleto lo de serigrafia
Completo lo de serigrafia

Serigrafia
SerigrafiaSerigrafia
Serigrafia

Flexografia
FlexografiaFlexografia
Flexografia

TALLER DE SERIGRAFIA
TALLER DE SERIGRAFIA TALLER DE SERIGRAFIA
TALLER DE SERIGRAFIA

Reduccion de-problemas-en-estampado-textil
Reduccion de-problemas-en-estampado-textilReduccion de-problemas-en-estampado-textil
Reduccion de-problemas-en-estampado-textil

El rodillo anilox
El rodillo aniloxEl rodillo anilox
El rodillo anilox


Destacado

Noticias de espeleología 20120123
Noticias de espeleología 20120123Noticias de espeleología 20120123
Noticias de espeleología 20120123
Juan Antonio Montaño Hirose

Experimento2
Experimento2Experimento2
Experimento2
Andrea Ortiz

TÚ ERES DE ESA GENTE
TÚ ERES DE ESA GENTETÚ ERES DE ESA GENTE
TÚ ERES DE ESA GENTE
otorongucha

PRAES San Clemente
PRAES San ClementePRAES San Clemente
PRAES San Clemente
Stella Agudelo

2012 caravana viva
2012 caravana viva2012 caravana viva
2012 caravana viva
Daniel Turon

Presentación tarea de jclic
Presentación  tarea de jclicPresentación  tarea de jclic
Presentación tarea de jclic
aftnsdc

Como protegernos de los virus
Como protegernos de los virusComo protegernos de los virus
Como protegernos de los virus
cristoperfido

Cake+dec+heaven+probe
Cake+dec+heaven+probeCake+dec+heaven+probe
Cake+dec+heaven+probe
Autonoma

Hotel Bergschlößchen
Hotel BergschlößchenHotel Bergschlößchen
Hotel Bergschlößchen
Social Tourism Marketing

E-Mail Marketing Trends 2014
E-Mail Marketing Trends 2014E-Mail Marketing Trends 2014
E-Mail Marketing Trends 2014
TWT

Presentación webquest sol.
Presentación webquest sol.Presentación webquest sol.
Presentación webquest sol.
aftnsdc

Nutrición y digestión
Nutrición y digestiónNutrición y digestión
Nutrición y digestión
Teresita Alvarez Hincapie

El aborto
El abortoEl aborto
El aborto
Graciano Suarez

Respeto
RespetoRespeto
Respeto
lizzidaniella

Sis operativos
Sis operativosSis operativos
Sis operativos
Cristhian Rosales

Noticias espeleológicas 20111223
Noticias espeleológicas 20111223Noticias espeleológicas 20111223
Noticias espeleológicas 20111223
Juan Antonio Montaño Hirose

434 D Belast Trapez 0208
434 D Belast Trapez 0208434 D Belast Trapez 0208
434 D Belast Trapez 0208
guestf8453

De anzuelo a vibrador
De anzuelo a vibradorDe anzuelo a vibrador
De anzuelo a vibrador
Juan Antonio Montaño Hirose

Funkuhr experiment
Funkuhr experimentFunkuhr experiment
Funkuhr experiment
Neschy


Destacado (20)

Noticias de espeleología 20120123
Noticias de espeleología 20120123Noticias de espeleología 20120123
Noticias de espeleología 20120123

Experimento2
Experimento2Experimento2
Experimento2

TÚ ERES DE ESA GENTE
TÚ ERES DE ESA GENTETÚ ERES DE ESA GENTE
TÚ ERES DE ESA GENTE

PRAES San Clemente
PRAES San ClementePRAES San Clemente
PRAES San Clemente

2012 caravana viva
2012 caravana viva2012 caravana viva
2012 caravana viva

Presentación tarea de jclic
Presentación  tarea de jclicPresentación  tarea de jclic
Presentación tarea de jclic

Como protegernos de los virus
Como protegernos de los virusComo protegernos de los virus
Como protegernos de los virus

Cake+dec+heaven+probe
Cake+dec+heaven+probeCake+dec+heaven+probe
Cake+dec+heaven+probe

Aceh tengah
Aceh tengahAceh tengah
Aceh tengah

Hotel Bergschlößchen
Hotel BergschlößchenHotel Bergschlößchen
Hotel Bergschlößchen

E-Mail Marketing Trends 2014
E-Mail Marketing Trends 2014E-Mail Marketing Trends 2014
E-Mail Marketing Trends 2014

Presentación webquest sol.
Presentación webquest sol.Presentación webquest sol.
Presentación webquest sol.

Nutrición y digestión
Nutrición y digestiónNutrición y digestión
Nutrición y digestión

El aborto
El abortoEl aborto
El aborto

Respeto
RespetoRespeto
Respeto

Sis operativos
Sis operativosSis operativos
Sis operativos

Noticias espeleológicas 20111223
Noticias espeleológicas 20111223Noticias espeleológicas 20111223
Noticias espeleológicas 20111223

434 D Belast Trapez 0208
434 D Belast Trapez 0208434 D Belast Trapez 0208
434 D Belast Trapez 0208

De anzuelo a vibrador
De anzuelo a vibradorDe anzuelo a vibrador
De anzuelo a vibrador

Funkuhr experiment
Funkuhr experimentFunkuhr experiment
Funkuhr experiment


Similar a talle de serigrafia

Características y condiciones que debe seguir un taller de serigrafía
Características y condiciones que debe seguir un taller de serigrafíaCaracterísticas y condiciones que debe seguir un taller de serigrafía
Características y condiciones que debe seguir un taller de serigrafía
gay67

Sistemas y Tecnicas de Impresion
Sistemas y Tecnicas de ImpresionSistemas y Tecnicas de Impresion
Sistemas y Tecnicas de Impresion
Emmanuel Olmedo

Examen serigrafia
Examen serigrafiaExamen serigrafia
Examen serigrafia
Mar Rosas

Serigrafia
SerigrafiaSerigrafia
Serigrafia
ivanfrancisco45

Serigrafia
SerigrafiaSerigrafia
Serigrafia
ivanfrancisco45

Paco seven dc nfvl
Paco seven dc nfvlPaco seven dc nfvl
Paco seven dc nfvl
Massiel Mendoza

Paco seven dc nfvl
Paco seven dc nfvlPaco seven dc nfvl
Paco seven dc nfvl
Massiel Mendoza

Trabajo serigrafia
Trabajo serigrafiaTrabajo serigrafia
Trabajo serigrafia
Patricia Valiente

Mi trabajo de enyi
Mi trabajo de enyiMi trabajo de enyi
Mi trabajo de enyi
sonofthebitch

Serigrafia rolando
Serigrafia rolandoSerigrafia rolando
Serigrafia rolando
Raul Hernandez Vidal

Serigrafia
SerigrafiaSerigrafia
Serigrafia
Jenyfher Orta

Bachillerato general oficial mariano matamoros de geovanni original
Bachillerato general oficial mariano matamoros de geovanni originalBachillerato general oficial mariano matamoros de geovanni original
Bachillerato general oficial mariano matamoros de geovanni original
sonofthebitch

MANUAL DE SERIGRAFIA
MANUAL DE SERIGRAFIAMANUAL DE SERIGRAFIA
MANUAL DE SERIGRAFIA
chivasregal18

MANUAL DE SERIGRAFIA
MANUAL DE SERIGRAFIAMANUAL DE SERIGRAFIA
MANUAL DE SERIGRAFIA
chivasregal18

MANUAL DE SERIGRAFIA
MANUAL DE SERIGRAFIAMANUAL DE SERIGRAFIA
MANUAL DE SERIGRAFIA
chivasregal18

Bachillerato mariano matamoro2
Bachillerato mariano matamoro2Bachillerato mariano matamoro2
Bachillerato mariano matamoro2
Deivid Garcia Callejas

Serigrafia
SerigrafiaSerigrafia
Serigrafia
Yessica Rojano

Serigrafia
SerigrafiaSerigrafia
Serigrafia
Yessica Rojano

Uriel guillermo
Uriel guillermoUriel guillermo
Uriel guillermo
uri3l


Similar a talle de serigrafia (19)

Características y condiciones que debe seguir un taller de serigrafía
Características y condiciones que debe seguir un taller de serigrafíaCaracterísticas y condiciones que debe seguir un taller de serigrafía
Características y condiciones que debe seguir un taller de serigrafía

Sistemas y Tecnicas de Impresion
Sistemas y Tecnicas de ImpresionSistemas y Tecnicas de Impresion
Sistemas y Tecnicas de Impresion

Examen serigrafia
Examen serigrafiaExamen serigrafia
Examen serigrafia

Serigrafia
SerigrafiaSerigrafia
Serigrafia

Serigrafia
SerigrafiaSerigrafia
Serigrafia

Paco seven dc nfvl
Paco seven dc nfvlPaco seven dc nfvl
Paco seven dc nfvl

Paco seven dc nfvl
Paco seven dc nfvlPaco seven dc nfvl
Paco seven dc nfvl

Trabajo serigrafia
Trabajo serigrafiaTrabajo serigrafia
Trabajo serigrafia

Mi trabajo de enyi
Mi trabajo de enyiMi trabajo de enyi
Mi trabajo de enyi

Serigrafia rolando
Serigrafia rolandoSerigrafia rolando
Serigrafia rolando

Serigrafia
SerigrafiaSerigrafia
Serigrafia

Bachillerato general oficial mariano matamoros de geovanni original
Bachillerato general oficial mariano matamoros de geovanni originalBachillerato general oficial mariano matamoros de geovanni original
Bachillerato general oficial mariano matamoros de geovanni original

MANUAL DE SERIGRAFIA
MANUAL DE SERIGRAFIAMANUAL DE SERIGRAFIA
MANUAL DE SERIGRAFIA

MANUAL DE SERIGRAFIA
MANUAL DE SERIGRAFIAMANUAL DE SERIGRAFIA
MANUAL DE SERIGRAFIA

MANUAL DE SERIGRAFIA
MANUAL DE SERIGRAFIAMANUAL DE SERIGRAFIA
MANUAL DE SERIGRAFIA

Bachillerato mariano matamoro2
Bachillerato mariano matamoro2Bachillerato mariano matamoro2
Bachillerato mariano matamoro2

Serigrafia
SerigrafiaSerigrafia
Serigrafia

Serigrafia
SerigrafiaSerigrafia
Serigrafia

Uriel guillermo
Uriel guillermoUriel guillermo
Uriel guillermo


Más de 5522443300

Introducción de taller
Introducción de tallerIntroducción de taller
Introducción de taller
5522443300

Bachillerato general official
Bachillerato general officialBachillerato general official
Bachillerato general official
5522443300

Domingo de las ascensión del señor
Domingo de las ascensión del señorDomingo de las ascensión del señor
Domingo de las ascensión del señor
5522443300

Novela terminada
Novela terminadaNovela terminada
Novela terminada
5522443300

Tecnicas de impresion
Tecnicas de impresionTecnicas de impresion
Tecnicas de impresion
5522443300

Tecnicas de impresion
Tecnicas de impresionTecnicas de impresion
Tecnicas de impresion
5522443300

Tecnicas de impresion
Tecnicas de impresionTecnicas de impresion
Tecnicas de impresion
5522443300


Más de 5522443300 (7)

Introducción de taller
Introducción de tallerIntroducción de taller
Introducción de taller

Bachillerato general official
Bachillerato general officialBachillerato general official
Bachillerato general official

Domingo de las ascensión del señor
Domingo de las ascensión del señorDomingo de las ascensión del señor
Domingo de las ascensión del señor

Novela terminada
Novela terminadaNovela terminada
Novela terminada

Tecnicas de impresion
Tecnicas de impresionTecnicas de impresion
Tecnicas de impresion

Tecnicas de impresion
Tecnicas de impresionTecnicas de impresion
Tecnicas de impresion

Tecnicas de impresion
Tecnicas de impresionTecnicas de impresion
Tecnicas de impresion


talle de serigrafia

  • 1. BACHILLERATO GENERAL OFICIAL “MARIANO MATAMOROS” IZÚCAR DE MATAMOROS PUE. Materia: Sistemas de Impresión Profesor de la Materia: Alejandro Muñoz Gutiérrez Alumnos: Dennis Gabriel rincón Rodríguez Sergio ramos peña 5° Semestre, Grupo “a” Izúcar de Matamoros puebla a enero del 2012
  • 2. Historia La serigrafía es un sistema de impresión milenario. Si bien no hay datos exactos, se cree que se remonta a la antigua China, en la que según una leyenda utilizaban cabellos de mujer entrelazados a los que les pegaban papeles, formando dibujos que luego se laqueaban para que quedaran impermeables. Posteriormente se cambió el material por la seda, de ahí proviene su nombre: sericum (seda, en latín) graphe (escribir, en griego). En la antigüedad se fabricaban unas calcomanías que se aplicaban en los artículos de uso diario, platos, vasos, etc.[cita requerida] En Europa se utilizó para imprimir telas, en lo que se llamó "impresión a la lionesa", por ser el lugar en donde se aplicaba este sistema. Las primeras serigrafías sobre papel (carteles publicitarios) aparecen en Estados Unidos sobre 1916 con una nota pendiente de concesión. La primera patente concedida es para Selectísima en 1918..
  • 3. Herramientas necesarias para la serigrafía. “pulpo” “plancha” “materiales (otros)” HIGIENE Y SEGURIDAD EN EL TALLER DE SERIGRAFIA. 1.- Estudio del proceso serigráfico y los riesgos específicos de cada departamento En este punto encontramos una serie de procesos comunes dentro de un taller o laboratorio de serigrafía, si bien dependen mucho de las condiciones de trabajo de cada taller: · Cada departamento debe estar limpio y ser espacioso, · Cada producto y/o utensilio debe tener un lugar adecuado donde ubicarse y no entorpecer el proceso de trabajo. · Se deben utilizar correctamente los productos, y para ello los fabricantes están obligados a facilitar a los clientes una hoja de seguridad donde se especifica el tipo de producto, su composición, su toxicidad y su modo de empleo. · También deberá figurar el modo de proceder en el caso de una posible intoxicación o daño. Si estas premisas se cumplen adecuadamente, no existe apenas riesgo en la utilización de estos productos en serigrafía, pues la gran mayoría de estos no están considerados nocivos o peligrosos para la salud con el uso adecuado. 2.- Estudio de la posibilidad de incendio · Se ha de tener un estudio de riesgos de incendio.
  • 4. · Disponer de un plan de emergencia en caso de que se produzca éste. · Los trabajadores deben estar instruidos en el manejo de los extintores, que deben encontrarse perfectamente localizados. · Se deben localizar y analizar todas las señales informativas ubicadas en el taller. · Conocer las escaleras, bocas de riego y salidas de emergencia. El plan de emergencia contra incendios deberá ensayarse previamente con el fin de conseguir una mayor coordinación en el caso de que se produzca. 3.- Control de sustancias y residuos Este punto es de los más importantes, pues trata del control exhaustivo de las sustancias y residuos que se utilizan en todo proceso serigráfico. Encontramos que un taller serigráfico elimina principalmente: · Trapos manchados con tinta y disolventes. · Residuos de plata provenientes de reveladores y películas · Restos de tintas estropeadas o contaminadas. · Restos de papel inservible. · Recipientes de tintas y solventes. · Residuos de insumos para mantenimiento de equipos serigráfico Existe una legislación específica que prohíbe la eliminación de residuos contaminantes o con riesgos para la salud por los métodos corrientes (contenedores, desagües, etc...), debiendo ser eliminados por empresas especializadas que puedan certificar al serígrafo que estos productos van a ser recuperados para su posterior utilización o bien debidamente eliminados por métodos legales. Normalmente dichas empresas no ofrecen incentivos para la retirada de estos productos, a no ser que se trate de materiales reciclables; en cualquier caso la legislación obliga a la eliminación selectiva de los residuos por estos métodos, de acuerdo a esto el taller de serigrafía Fundir establece las siguientes normas con respecto al manejo de este tipo de residuos: · Los restos de tintas contaminadas con varios colores se deben almacenar en recipientes dispuestos por el instructor para la creación de colores oscuros siempre y cuando las tintas sean compatibles.
  • 5. · El papel que más utilizamos es el periódico, en cada proceso utilizar solo el necesario y desechar solo el más sucio, guardar el otro para ser reutilizado en prácticas posteriores. · Los recipientes de tintas, desocupados los conservamos para realizar algunas mezclas. 4.- Control de almacenamiento de disolventes y tintas Se trata de otro punto de importancia, pues puede ser alto el riesgo que se corre si no se mantienen bien almacenados las materias primas a utilizar, sobre todo en el caso de las tintas y los disolventes. · Estos productos deben estar en lugares bien ventilados y preparados, por si alguno de ellos llegara a derramarse o hubiera un incendio. · En el caso de productos que no contengan sustancias inflamables, deberán almacenarse siguiendo la normativa vigente para estos casos. · Todos los aprendices se deben comprometer con la organización y mantenimiento de esta área, con ayuda y guía del instructor. · Todos los recipientes de las tintas, solventes y disolventes deben estar perfectamente rotulados, de lo contrario se deben marcar en un lugar visible. 5.- Formación y autoformación adecuada de los aprendices en temas medioambientales Una buena política de formación debería: - Asesorar sobre los peligros potenciales asociados a los procesos.- Identificar las áreas con posibilidad de riesgo.- Establecer prácticas de seguridad en el trabajo.- Dibujar procedimientos de entrenamiento y programas para los nuevos empleados.- Estar constantemente informado y por iniciativa propia a través de investigaciones en el tema sobre los nuevos cambios y sus riesgos.- Instruir a los aprendices en todo lo referente a la eliminación de la contaminación y su importancia sobre el medio ambiente.
  • 6. DESARROLLO Y PROCESO. Como primer paso se debe obtener un soporte textil adecuado a la tarea a realizar, dependiendo de la resolución final del estampado, por ejemplo, para imprimir un cartel publicitario se debería usar muselina, con aprox. 20 hilos, o si se desea un dibujo minúsculo se usa seda sintética para serigrafía, debido a que esta tiene mas de 100 hilos y por tanto los orificios quedaran más pequeños. La preparación del bastidor es muy similar a la preparación de lienzos para pintura al óleo. Se tensa la muselina o la seda serigráfica al bastidor de madera o al marco metálico, teniendo en consideración que el soporte textil debe quedar tensado hasta que no presente arrugas, pero que al momento de imprimir no se rasgue. Normalmente se sostiene con grapas al bastidor de madera templando de un punto a la vez y de manera cruzada, esto con el fin de que la tensión quede pareja en todas las esquinas. Los fotolitos se pueden realizar en distintos materiales, hasta hace unos años se hacían con una lamina de acetato transparente la cual se pintaba con marcador o tinta china, otro método era con fotocopias en acetato transparente, actualmente se realizan mediante impresoras térmicas diseñadas exclusivamente para tal fin y que utilizan film exclusivo de alta calidad o con impresoras convencionales sobre papel bond común, de 75gr, al cual se pinta por el revés con aceite de almendras, esto hace que el papel se torne transparente y permita el quemado de la plancha. Existen diversas emulsiones en el mercado, dependiendo de la tinta con la que se ha de imprimir, la más común es la emulsión fotoserigame de color azul, la cual se usa para estampar con tintas con base de agua y con base de bencina (varsol), también existe la emulsión roja para imprimir con tintas con base de pvc, esta no es resistente a las tintas con base en agua, estas emulsiones son activadas con bicromato de amonio. Para realizar las planchas de impresión debe hacerse en oscuridad o penumbra, o con ayuda de lámparas de seguridad. Se le adiciona a la emulsión el bicromato de amonio en la cantidad que indique el fabricante, normalmente son unas pocas gotas, cabe recordar que estos materiales son fotosensibles, lo más recomendable es almacenarlos en un sitio oscuro o dentro de bolsas plásticas de color negro, una vez preparada la emulsión se extiende de manera pareja con una canal o una espátula sobre el bastidor con la seda tensionada y se deja secar en un sitio oscuro o con la ayuda de un secador de cabello, una vez seca, la emulsión se torna algo transparente.
  • 7. Para quemar las planchas se usa una fuente de luz, normalmente una mesa de dibujo para calcar, la emulsión reacciona dependiendo de la cantidad de luz por esto es importante hacer pruebas para determinar el tiempo de exposición, habitualmente para una mesa de dibujo se expone por no más de un minuto, también se puede usar el foco de un cuarto, para ello se debe exponer por aprox. 20 min o usar lámparas de cajón construidas para este fin, con varios bombillos fluorescentes. Teniendo el bastidor con la emulsión seca se ubica el fotolito, también llamado arte, realizado debajo de él, el objetivo es que las partes negras del fotolito no dejen pasar la luz hacia ciertas partes de la seda emulsionada, por lo tanto, en estas partes la emulsión no se curará y podrá ser lavada posteriormente, hay que tener en cuenta que no debe de quedar espacio entre el fotolito y la plancha, para esto se usan libros o cualquier elemento que presione la seda sobre los fotolitos. Luego de la exposición de la plancha se procede a revelar, en este momento se puede salir del cuarto oscuro hacia un fregadero, suavemente se frota la seda con la mano o con un pincel, las partes que no fueron expuestas a la luz se diluirán fácilmente dejando la seda en blanco, no se debe frotar mucho porque toda la emulsión se caerá. En caso de que no se revelen las partes de la plancha es debido a que la plancha quedo sobre-expuesta, de lo contrario si toda la plancha queda en blanco es porque quedo sub-expuesta y necesitaba más tiempo para reaccionar. . REGLAMENTO DEL TALLER. 1. El orden y la vigilancia dan seguridad al trabajo. Colabora en conseguirlo. 2. Corrige o da aviso de las condiciones peligrosas e inseguras. 3. No uses máquinas o vehículos sin estar autorizado para ello. 4. Usa las herramientas apropiadas y cuida de su conservación. Al terminar el trabajo déjalas en el sitio adecuado. 5. Utiliza, en cada paso, las prendas de protección establecidas. Mantenlas en buen estado. 6. No quites sin autorización ninguna protección de seguridad o señal de peligro. Piensa siempre en los demás.
  • 8. 7. Todas las heridas requieren atención. Acude al servicio médico o botiquín 8. No gastes bromas en el trabajo. Si quieres que te respeten respeta a los demás 9. No improvises, sigue las instrucciones y cumple las normas. Si no las conoces, pregunta 10. Presta atención al trabajo que estás realizando. Atención a los minutos finales. La prisa es el mejor aliado del accidente.
  • 9. Croquisdel taller de serigrafía
