1. BACHILLERATO GENERAL OFICIAL
“MARIANO MATAMOROS”
MATERIA: SISTEMAS Y TECNICAS DE IMPRECION
MAESTRO: ALEJANDRO MUÑOZ GUTIERREZ
ALUMNAS: NICOLE VICTORIA GARCIA SEGURA
YESSICA CONCEOCION MARIN ROJANO
TRABAJO: MANUAL PARA UN TALLER DE SERIGRAFIA
GRADO: 3
GRUPO: “B”

2. HISTORIA
La serigrafía es un refinamiento de la impresión con plantillas, practicadas
ya en la antigüedad, Los nativos de las Islas Fidji hicieron algunas de las
plantillas más antiguas que se conocen, para imprimir tejidos. Recortaban
agujeros en hojas de plátano y a través de éstos aplicaban tintes vegetales
sobre cortezas y telas. Los japoneses hacían plantillas para cuatro y cinco
colores.
¿QUE ES SERIGRAFÍA?
Procedimiento de impresión utilizado para hacer reproducciones de arte o
anuncios, que consiste en filtrar los colores a través de una trama de seda,
mientras que se recubren con una cola impermeabilizadora las partes que no
deben filtrar.
La técnica es sencilla y permite reproducir temas decorativos sobre cualquier
material: papel, metal, madera, porcelana, tela, etc.

3. ¿CUAL ES EL PROCESO?
El proceso se lleva a cabo en 7 pasos básicos:
Originales Mecánicos.- Realización del trabajo creativo.
Emulsionar.- Aplicación de emulsión a la malla.
Quemar.- Exposición de la malla previamente
emulsionada en la mesa de luz.
Revelar.- Aplicación de agua a la malla, después
de haberse expuesto,
y se seca la malla por medio de aire.
Encintar.- Se encintan las partes no deseadas de la malla.
Registro.- Es la forma de mantener la impresión en el mismo lugar.
Tiraje.- Se realiza la impresión.

4. SEGURIDAD EN EL TALLER
Debido a que algunos de los materiales utilizados en un taller de serigrafía
implican un cierto riesgo, siempre se debe solicitar a los proveedores, al momento
de adquirir un producto, las instrucciones de uso, almacenamiento, grado de
toxicidad y o inflamabilidad, clase de corrosivo (oxidante, alcalino o ácido) y las
correspondientes medidas de primeros auxilios en caso de ingestión, aspiración o
quemadura. .Además que el taller debe disponer de mínimos Elementos de
protección, estos de acuerdo al grado de riesgo de los materiales.
ELEMENTOS DE PROTECCIÓN
Extinguidor de fuego tipo A-B-C para materiales combustibles, inflamables y
cortocircuitos
Máscara respiratoria con filtros para vapores orgánicos (solventes).
Guantes sintéticos resistentes a solventes y productos químicos corrosivos.
Gafas o protectores faciales al trabajar con removedores corrosivos.
Envase con ácido acético diluido al 4% para detener
quemaduras con productos corrosivos
Vestuario de trabajo adecuado.
Extractor de aire o sistema de renovación del aire

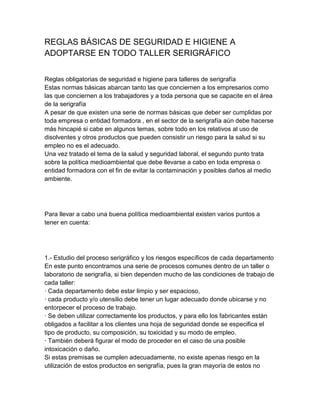

5. REGLAS BÁSICAS DE SEGURIDAD E HIGIENE A
ADOPTARSE EN TODO TALLER SERIGRÁFICO
Reglas obligatorias de seguridad e higiene para talleres de serigrafía
Estas normas básicas abarcan tanto las que conciernen a los empresarios como
las que conciernen a los trabajadores y a toda persona que se capacite en el área
de la serigrafía
A pesar de que existen una serie de normas básicas que deber ser cumplidas por
toda empresa o entidad formadora , en el sector de la serigrafía aún debe hacerse
más hincapié si cabe en algunos temas, sobre todo en los relativos al uso de
disolventes y otros productos que pueden consistir un riesgo para la salud si su
empleo no es el adecuado.
Una vez tratado el tema de la salud y seguridad laboral, el segundo punto trata
sobre la política medioambiental que debe llevarse a cabo en toda empresa o
entidad formadora con el fin de evitar la contaminación y posibles daños al medio
ambiente.
Para llevar a cabo una buena política medioambiental existen varios puntos a
tener en cuenta:
1.- Estudio del proceso serigráfico y los riesgos específicos de cada departamento
En este punto encontramos una serie de procesos comunes dentro de un taller o
laboratorio de serigrafía, si bien dependen mucho de las condiciones de trabajo de
cada taller:
· Cada departamento debe estar limpio y ser espacioso,
· cada producto y/o utensilio debe tener un lugar adecuado donde ubicarse y no
entorpecer el proceso de trabajo.
· Se deben utilizar correctamente los productos, y para ello los fabricantes están
obligados a facilitar a los clientes una hoja de seguridad donde se especifica el
tipo de producto, su composición, su toxicidad y su modo de empleo.
· También deberá figurar el modo de proceder en el caso de una posible
intoxicación o daño.
Si estas premisas se cumplen adecuadamente, no existe apenas riesgo en la
utilización de estos productos en serigrafía, pues la gran mayoría de estos no

6. están considerados nocivos o peligrosos para la salud con el uso adecuado.
2.- Estudio de la posibilidad de incendio
· Se ha de tener un estudio de riesgos de incendio.
· Disponer de un plan de emergencia en caso de que se produzca éste.
· Los trabajadores deben estar instruidos en el manejo de los extintores, que
deben encontrarse perfectamente localizados.
· Se deben localizar y analizar todas las señales informativas ubicadas en el taller.
· Conocer las escaleras, bocas de riego y salidas de emergencia. El plan de
emergencia contra incendios deberá ensayarse previamente con el fin de
conseguir una mayor coordinación en el caso de que se produzca.
3.- Control de sustancias y residuos
Este punto es de los más importantes, pues trata del control exhaustivo de las
sustancias y residuos que se utilizan en todo proceso serigráfico. Encontramos
que un taller serigrafíco elimina principalmente:
· trapos manchados con tinta y disolventes.
· residuos de plata provenientes de reveladores y películas
· Restos de tintas estropeadas o contaminadas.
· Restos de papel inservible.
· Recipientes de tintas y solventes.
· Residuos de insumos para mantenimiento de equipos serigraficos
Existe una legislación específica que prohíbe la eliminación de residuos
contaminantes o con riesgos para la salud por los métodos corrientes
(contenedores, desagües, etc...), debiendo ser eliminados por empresas
especializadas que puedan certificar al serígrafo que estos productos van a ser
recuperados para su posterior utilización o bien debidamente eliminados por
métodos legales. Normalmente dichas empresas no ofrecen incentivos para la
retirada de estos productos, a no ser que se trate de materiales reciclables; en
cualquier caso la legislación obliga a la eliminación selectiva de los residuos por
estos métodos, de acuerdo a esto el taller de serigrafía Fumdir establece las
siguientes normas con respecto al manejo de este tipo de residuos:
· El uso de la estopa (trapos) se debe hacer de forma responsable; utilizando solo
la cantidad necesaria para cada proceso. “EVITAR A TODA COSTA EL
DESPERDICIO.”
· Solo se desecha la estopa más sucia, la demás se debe guardar en recipientes
metálicos para ser reutilizada en posteriores prácticas.
· Los restos de tintas contaminadas con varios colores se deben almacenar en
recipientes dispuestos por el instructor para la creación de colores oscuros
siempre y cuando las tintas sean compatibles.
· El papel que más utilizamos es el periódico, en cada proceso utilizar solo el
necesario y desechar solo el más sucio, guardar el otro para ser reutilizado en
prácticas posteriores.

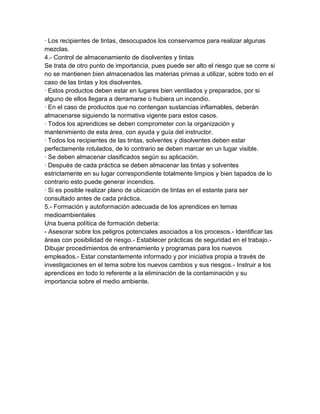

7. · Los recipientes de tintas, desocupados los conservamos para realizar algunas
mezclas.
4.- Control de almacenamiento de disolventes y tintas
Se trata de otro punto de importancia, pues puede ser alto el riesgo que se corre si
no se mantienen bien almacenados las materias primas a utilizar, sobre todo en el
caso de las tintas y los disolventes.
· Estos productos deben estar en lugares bien ventilados y preparados, por si
alguno de ellos llegara a derramarse o hubiera un incendio.
· En el caso de productos que no contengan sustancias inflamables, deberán
almacenarse siguiendo la normativa vigente para estos casos.
· Todos los aprendices se deben comprometer con la organización y
mantenimiento de esta área, con ayuda y guía del instructor.
· Todos los recipientes de las tintas, solventes y disolventes deben estar
perfectamente rotulados, de lo contrario se deben marcar en un lugar visible.
· Se deben almacenar clasificados según su aplicación.
· Después de cada práctica se deben almacenar las tintas y solventes
estrictamente en su lugar correspondiente totalmente limpios y bien tapados de lo
contrario esto puede generar incendios.
· Si es posible realizar plano de ubicación de tintas en el estante para ser
consultado antes de cada práctica.
5.- Formación y autoformación adecuada de los aprendices en temas
medioambientales
Una buena política de formación debería:
- Asesorar sobre los peligros potenciales asociados a los procesos.- Identificar las
áreas con posibilidad de riesgo.- Establecer prácticas de seguridad en el trabajo.-
Dibujar procedimientos de entrenamiento y programas para los nuevos
empleados.- Estar constantemente informado y por iniciativa propia a través de
investigaciones en el tema sobre los nuevos cambios y sus riesgos.- Instruir a los
aprendices en todo lo referente a la eliminación de la contaminación y su
importancia sobre el medio ambiente.

8. Higiene en la empresa de serigrafía
La seguridad y la higiene
aplicadas a los centros de
trabajo tiene como objetivo
salvaguardar la vida y preservar
la salud y la integridad fisica de
los trabajadores por medio del
dictado de normas encaminadas
tanto a que les proporcionen las
condiciones para el trabajo,
como a capacitarlos y
adiestrarlos para que se eviten ,
dentro de lo posible, las
enfermedades y los accidentes laborales. La seguridad y la higiene industriales
son entonces el conjunto de conocimientos científicos y tecnológicos destinados a
localizar, evaluar, controlar y prevenir las causas de los riesgos en el trabajo a que
están expuestos los trabajadores en el ejercicio o con el motivo de su actividad
laboral. Por tanto es importante establecer que la seguridad y la higiene son
instrumentos de prevención de los riesgos y deben considerarse sinónimos por
poseer la misma naturaleza y finalidad.
Reglamento de higiene
Atar. 2.-Los establecimientos industriales deberán estar ubicados en la declarada
para ese fin, o aquellos lugares que las autoridades competentes consideren
adecuados para ellos.
Art.3.- Para los planes de construcción reparación, o modificación de edificaciones
que se destinen a cualquier establecimiento industrial, deberá obtenerse un
permiso escrito de la secretaria de estado de trabajo la que practicara los estudios
pertinentes a fin de determinar si las condiciones son adecuadas para la higiene y
la seguridad de los trabajadores .
Art. 4.- Los pisos serán construidos de hormigón u otros material impermeable y
presentaran resistencia suficientes para sostener con seguridad las cargas para
las cuales han sidos destinados.
Art. 5.- Las paredes serán de hormigón armado, bloques, ladrillos u otros
materiales que sean apropiados a juicios de las autoridades competentes.
Párrafo.- Las paredes de los cuartos correspondientes a los cuartos sanitarios,
cocinas y salas donde se manipulen alimentos, deberán estar cubiertos de
azulejos hasta 1.5 metros de altura y pintadas con colores claros.

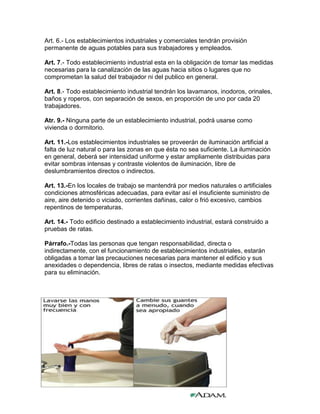

9. Art. 6.- Los establecimientos industriales y comerciales tendrán provisión
permanente de aguas potables para sus trabajadores y empleados.
Art. 7.- Todo establecimiento industrial esta en la obligación de tomar las medidas
necesarias para la canalización de las aguas hacia sitios o lugares que no
comprometan la salud del trabajador ni del publico en general.
Art. 8.- Todo establecimiento industrial tendrán los lavamanos, inodoros, orinales,
baños y roperos, con separación de sexos, en proporción de uno por cada 20
trabajadores.
Atr. 9.- Ninguna parte de un establecimiento industrial, podrá usarse como
vivienda o dormitorio.
Art. 11.-Los establecimientos industriales se proveerán de iluminación artificial a
falta de luz natural o para las zonas en que ésta no sea suficiente. La iluminación
en general, deberá ser intensidad uniforme y estar ampliamente distribuidas para
evitar sombras intensas y contraste violentos de iluminación, libre de
deslumbramientos directos o indirectos.
Art. 13.-En los locales de trabajo se mantendrá por medios naturales o artificiales
condiciones atmosféricas adecuadas, para evitar así el insuficiente suministro de
aire, aire detenido o viciado, corrientes dañinas, calor o frió excesivo, cambios
repentinos de temperaturas.
Art. 14.- Todo edificio destinado a establecimiento industrial, estará construido a
pruebas de ratas.
Párrafo.-Todas las personas que tengan responsabilidad, directa o
indirectamente, con el funcionamiento de establecimientos industriales, estarán
obligadas a tomar las precauciones necesarias para mantener el edificio y sus
anexidades o dependencia, libres de ratas o insectos, mediante medidas efectivas
para su eliminación.

10. Equipamiento y
productos auxiliares
Mesas de Trabajo
Equipos de Revelado para
Serigrafía
Pulpo
Área de secado
Ventiladores para Secado
Rack de Secado
Pilas de Lavado a Presión
Área de estampación
Espátulas
Rasero
Tintas Básicas (negra y blanca)
Solventes para Limpieza
El Bastidor y Tintas de diferentes colores a las básicas
