1) El documento describe la evolución de diferentes tipos de memoria RAM, incluyendo SIMM, DIMM, DDR1, DDR2 y DDR3. Explica sus características técnicas como el número de terminales, tamaño y velocidad. 2) También resume la evolución de los procesadores Intel desde el 8086 hasta el Pentium III y los procesadores AMD K-7. 3) Por último, analiza la situación de los procesadores Intel y AMD en 2007-2008, describiendo modelos populares como el Core 2 Quad y Athlon de ese

1. TALLER #2 CPU

2. MEMORIA SIMM SIMM proviene de ("Single In line Memory Module"), lo que traducido significa módulo de memoria de únicamente una línea (este nombre es debido a que sus contactos se comparten de ambos lados de la tarjeta de memoria): son un tipo de memorias DRAM (RAM de celdas construidas a base de capacitores), las cuáles tienen los chips de memoria de un solo lado de la tarjeta y cuentan con un conector especial de 30 ó 72 terminales para ranuras de la tarjeta principal (Motherboard). Las memorias SIMM reemplazaron a las memorias RAM tipo SIP ("Single In-Line Package"). Las memorias SIMM fueron reemplazadas por las memorias RAM tipo DIMM ("Dual In line Memory Module"). In line Memory Module“ CARACTERISTICAS DE LA MEMORIA SIMM: 1- Hay 2 versiones de memoria SIMM, con 30 y con 72 terminales, siendo el segundo el sucesor. 2- Cuentan con una forma física especial, para que al insertarlas, no haya riesgo de colocarla de manera incorrecta. Adicionalmente el SIMM de 72 terminales cuenta con una muesca en un lugar estratégico del conector. 3-La memoria SIMM de 30 terminales permite el manejo de 8 bits y la de 72 terminales 32 bits. 4-La medida del SIMM de 30 terminales es de 8.96 cm. de largo X 1.92 cm. de alto. 5-La medida del SIMM de 72 terminales es de 10.88 cm. de largo X 2.54 cm. de alto. 6-Pueden convivir en la misma tarjeta principal ("Motherboard") ambos tipos si esta tiene las ranuras necesarias para ello.

3. VELOCIDAD DE LA MEMORIA SIMM: La unidad para medir la velocidad de las memorias RAM es en MegaHertz (MHz). En el caso de los SIMM su velocidad de trabajo era la misma que los microprocesadores del momento, esto es aproximadamente entre 25 MHZ y 33 MHz. CAPACIDAD DE ALMACENAMIENTO DE LA MEMORIA SIMM: La unidad práctica para medir la capacidad de almacenamiento de una memoria SIMM es Kilobyte (Kb) y el Megabyte (Mb). En este caso como hubo 2 versiones, estas varían de acuerdo al modelo y se comercializaron básicamente las siguientes capacidades:

4. MEMORIA DIMM DIMM proviene de ("Dual In line Memory Module"), lo que traducido significa módulo de memoria de línea dual (este nombre es debido a que sus contactos de cada lado son independientes, por lo tanto el contacto es doble en la tarjeta de memoria): son un tipo de memorias DRAM (RAM de celdas construidas a base de capacitores), las cuáles pueden tener chips de memoria en ambos lados de la tarjeta ó solo de un lado, cuentan con un conector especial de 168 terminales para ranuras de la tarjeta principal (Motherboard). Cabe destacar que la característica de las memorias de línea dual, es precursora de los estándares modernos RIMM y DDR-X), por ello no es de extrañarse que también se les denomine DIMM - SDRAM tipo RIMM ó DIMM - SDRAM DDR-X. SDRAM proviene de (Synchronous Dynamic Random Access Memory), memoria de acceso aleatorio sincrónico, esto significa que existe un cierto tiempo entre el cambio de estado de la misma sincronizado con el reloj y bus del sistema, en la práctica se le denomina solo DIMM. Reemplazaron a las memorias RAM tipo SIMM ("Single In line Memory Module"). Las memorias DIMM - SDRAM fueron reemplazadas por las memorias tipo RIMM ("Rambus Inline Memory Module") y las memorias tipo DDR ("Double Data Rate"). CARACTERISTICAS DE LA MEMORIA DIMM 1-Cuenta con conectores físicamente independientes en ambas caras de la tarjeta de memoria, de allí que se les denomina duales. 2-Todos las memorias DIMM - SDRAM cuentan con 168 terminales. 3-Cuentan con un par de muescas en un lugar estratégico del conector, para que al insertarlas, no haya riesgo de colocarlas de manera incorrecta. 4-La memoria DIMM - SDRAM permite el manejo de 32 y 64 bits. 5-La medida del DIMM - SDRAM es de 13.76 cm. de largo X 2.54 cm. de alto. 6-Puede convivir con SIMM en la misma tarjeta principal ("Motherboard") si esta cuenta con ambas ranuras.

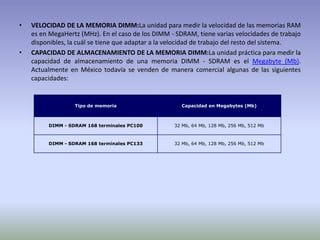

5. VELOCIDAD DE LA MEMORIA DIMM:La unidad para medir la velocidad de las memorias RAM es en MegaHertz (MHz). En el caso de los DIMM - SDRAM, tiene varias velocidades de trabajo disponibles, la cuál se tiene que adaptar a la velocidad de trabajo del resto del sistema. CAPACIDAD DE ALMACENAMIENTO DE LA MEMORIA DIMM:La unidad práctica para medir la capacidad de almacenamiento de una memoria DIMM - SDRAM es el Megabyte (Mb). Actualmente en México todavía se venden de manera comercial algunas de las siguientes capacidades:

6. MEMORIA DDR1 DDR proviene de ("Dual Data Rate"), lo que traducido significa transmisión doble de datos (este nombre es debido a que incorpora dos canales para enviar los datos de manera simultánea): son un tipo de memorias DRAM (RAM de celdas construidas a base de capacitores), las cuáles tienen los chips de memoria en ambos lados de la tarjeta y cuentan con un conector especial de 184 terminales para ranuras de la tarjeta principal (Motherboard). CARACTERISTICAS DE LA MEMORIA DDR1 2-Todos las memorias DDR cuentan con 184 terminales. 3-Cuentan con una muesca en un lugar estratégico del conector, para que al insertarlas, no haya riesgo de colocarlas de manera incorrecta. 4-La medida del DDR mide 13.3 cm. de largo X 3.1 cm. de alto y 1 mm. de espesor. 5-Como sus antecesores (excepto la memoria RIMM), pueden estar ó no ocupadas todas sus ranuras para memoria. 6-Hablando del voltaje: en principio debería ser de 2,5 V, una reducción del 30% respecto a los actuales 3,3 V de la SDRAM. Esto beneficiará mucho a los usuarios de portátiles con memoria DDR, que verán aumentada su autonomía. VELOCIDAD DE LA MEMORIA DDR1:La unidad para medir la velocidad de las memorias RAM es en MegaHertz (MHz). En el caso de los DDR, tiene varias velocidades de trabajo disponibles, la cuál se tiene que adaptar a la velocidad de trabajo del resto del sistema. CAPACIDAD DE ALMACENAMIENTO DE LA MEMORIA DDR1:La unidad práctica para medir la capacidad de almacenamiento de una memoria DDR es el Megabyte (Mb). y el Gigabyte (Gb). Actualmente en México se comercializan las siguientes capacidades:

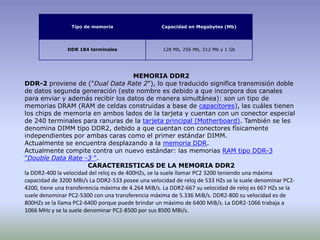

7. MEMORIA DDR2 DDR-2 proviene de ("Dual Data Rate 2"), lo que traducido significa transmisión doble de datos segunda generación (este nombre es debido a que incorpora dos canales para enviar y además recibir los datos de manera simultánea): son un tipo de memorias DRAM (RAM de celdas construidas a base de capacitores), las cuáles tienen los chips de memoria en ambos lados de la tarjeta y cuentan con un conector especial de 240 terminales para ranuras de la tarjeta principal (Motherboard). También se les denomina DIMM tipo DDR2, debido a que cuentan con conectores físicamente independientes por ambas caras como el primer estándar DIMM. Actualmente se encuentra desplazando a la memoria DDR. Actualmente compite contra un nuevo estándar: las memorias RAM tipo DDR-3 "Double Data Rate -3 ". CARACTERISTICAS DE LA MEMORIA DDR2 la DDR2-400 la velocidad del reloj es de 400HZs, se la suele llamar PC2 3200 teniendo una máxima capacidad de 3200 MBi/s La DDR2-533 posee una velocidad de reloj de 533 HZs se la suele denominar PC2-4200, tiene una transferencia máxima de 4.264 MiB/s. La DDR2-667 su velocidad de reloj es 667 HZs se la suele denominar PC2-5300 con una transferencia máxima de 5.336 MiB/s. DDR2-800 su velocidad es de 800HZs se la llama PC2-6400 porque puede brindar un máximo de 6400 MiB/s. La DDR2-1066 trabaja a 1066 MHz y se la suele denominar PC2-8500 por sus 8500 MBi/s.

8. VELOCIDAD DE LA MEMORIA DDR2: La unidad para medir la velocidad de las memorias RAM es en MegaHertz (MHz). En el caso de los DDR-2, tiene varias velocidades de trabajo disponibles, la cuál se tiene que adaptar a la velocidad de trabajo del resto del sistema. CAPACIDAD DE ALMACENAMIENTO DE LA MEMORIA DDR2: La unidad práctica para medir la capacidad de almacenamiento de una memoria DDR-2 es el Megabyte (Mb) y el Gigabyte (Gb). Actualmente en México se comercializan las siguientes capacidades:

9. MEMORIA DDR3 DDR-3 proviene de ("Dual Data Rate 3"), lo que traducido significa transmisión doble de datos tercer generación: son el mas moderno estándar, un tipo de memorias DRAM (RAM de celdas construidas a base de capacitores), las cuáles tienen los chips de memoria en ambos lados de la tarjeta y cuentan con un conector especial de 240 terminales para ranuras de la tarjeta principal (Motherboard). También se les denomina DIMM tipo DDR3, debido a que cuentan con conectores físicamente independientes por ambas caras como el primer estándar DIMM. Actualmente compite contra el estándar de memorias RAM tipo DDR-2 ("Double Data Rate - 2 ") y se busca que lo reemplace. CARACTERISTICAS DE LA MEMORIA DDR3 1-Todos las memorias DDR-3 cuentan con 240 terminales. 2-Cuentan con una muesca en un lugar estratégico del conector, para que al insertarlas, no haya riesgo de colocarlas de manera incorrecta ó para evitar que se inserten en ranuras inadecuadas. 3-Como sus antecesores, pueden estar ó no ocupadas todas sus ranuras para memoria. 4-Tiene un voltaje de alimentación de 1.5 Volts. 5-Con los sistemas operativos Microsoft® Windows mas recientes en sus versiones de 32 bits , es posible que no se reconozca la cantidad de memoria DDR3 total instalada, ya que solo se reconocerán como máximo 2 Gb ó 3 Gb, sin embargo el problema puede ser resuelto instalando las versiones de 64 bits.

10. VELOCIDAD DE LA MEMORIA DDR3: La unidad para medir la velocidad de las memorias RAM es en MegaHertz (MHz). En el caso de los DDR-3, tiene varias velocidades de trabajo disponibles, la cuál se tiene que adaptar a la velocidad de trabajo del resto del sistema. CAPACIDAD DE ALMACENAMIENTO:La unidad práctica para medir la capacidad de almacenamiento de una memoria DDR-3 es el Gigabyte (Gb). Actualmente se comercializan módulos independientes y también en tipo Kit; es importante mencionar que las memorias de mas de 6 Gb no vienen en un sólo módulo de memoria, sino que vienen en Kit (esto es, se venden 4 memorias de 2 Gb, dando resultado 8 Gb), por lo que al momento de decidir como comprar la memoria, hay que tomar en cuenta el número de ranuras con que cuenta la tarjeta principal y cuál es su máxima capacidad en caso de que después queramos escalarla.

11. EVOLUCION DEL PROCESADOR O CPU

12. EVOLUCION DE LOS PROCESADORES DESDE EL INTEL 8086 HASTA EL INTEL PENTIUM III Y AMD K-7. Hablar de procesadores es, sobre todo, hablar de Intel y de AMD, ya que son las empresas que han soportado el peso del desarrollo de estos, ya sea colaborando ambas empresas como en su fase de desarrollos independientes. Aunque la historia de los ordenadores comienza bastante antes, la historia de los microprocesadores comienza en el año 1.971, con el desarrollo por parte de Intel del procesador 4004, para facilitar el diseño de una calculadora. Al mismo tiempo, la empresa Texas Instruments (conocida por el diseño y fabricación de calculadoras) también trabajaba en un proyecto similar, por lo que aun se discute quien fue el creador del primer microprocesador, si Texas Instruments o Intel. aquí nos vamos a limitar a la época de los PC (Personal Computer), que podemos decir que comienza en el año 1.978, con la salida al mercado del procesador Intel 8086. Hablando de la historia de los ordenadores personales y sus procesadores no podemos olvidar a Apple y su Macintosh, ni a Motorola y su Power PC, pero en este tutorial nos vamos a centrar en los procesadores que utilizan los juegos de instrucciones x86 y x64 (los actuales procesadores de 64 bits).

13. 8086 y 8088 (de 1.978 a 1.982) 80186 y 80188 (de 1.982 hasta nuestros días) 80286 (de 1.982 a 1.986) Pentium (de 1.993 a 1.997) Athlon Classic:

14. Evolución de los procesadores Intel en 2007-08 El año pasado por esta fechas nos fijábamos en los criterios para elegir un procesador en un equipo de sobremesa, y centramos nuestra atención en algunos procesadores Intel y AMD. En esta ocasión vamos a ir por partes, primero veremos como están las cosas con los procesadores Intel, y para ello vamos a ir desde los más avanzado a los más básicos.En la gama más baja todavía se siguen viendo equipos de sobremesa con los procesadores Pentium 4 y Pentium Dual Core, pero están a años luz de los Core2 que hemos visto antes, en características tan importantes como son el consumo de energía o la velocidad de proceso. De ahí que no sea difícil conseguir un procesador como el Intel Pentium Dual Core E2140 por 80 euros.

15. Durante todo el año pasado el procesador Core2 Quad Q6600 ha mantenido intacta su popularidad, y también su precio, aproximadamente 300 euros. Muchos equipos que se están ofertando actualmente incluyen este excelente procesador de cuatro núcleos con una frecuencia de reloj de 2.40 Ghz y FSB 1066 Mhz con tecnología de 65 nm. Esta es desde mediados de 2007 Core2 Extrem la propuesta más avanzada de Intel en equipos domésticos de sobremesa. Se trata de procesadores de cuatro núcleos como por ejemplo el QX6850 o el procesador QX9650 (Ambos con un precio de mercado entre 900 y 1.000 euros). Tienen la misma frecuencia de reloj 3.0 Ghz e idéntica frecuencia de Bus frontal (FSB 1333 Mhz). Pero cambia la tecnología de 65 a 45 nm.

16. Evolución de los procesadores AMD en 2007-08 Los procesadores AMD está experimentando una evolución mucho menos brusca que los Intel, lo cual no quiere decir que se hayan estancado, ni mucho menos. Lo que sucede es que el paso de Intel del Pentium 4 al Core 2 ha sido revolucionario, el segundo es mucho mejor que el primero. Sin embargo AMD mantiene desde hace años procesadores como el Athlon y el Sempron a los que ha ido introduciendo gradualmente nuevas características que los han mejorado, y que permiten que sigan siendo muy competitivos, todo ello se traduce en una oferta muy variada que permite elegir el procesador a la medida de nuestras necesidades específicas.En definitiva el bajo precio de los procesadores AMD permite esmerarse en la elección de la placa base durante el diseño de una unidad central, y no sólo esto, si podemos ahorrar hasta 200 euros en un mismo tipo de procesador.

17. Al día de hoy uno de los procesadores más populares para los equipos de sobremesa domésticos es el Phenom X4 9500, un procesador de cuatro núcleos y tecnología de 65 nm y 64 bits. Muy pensado para las aplicaciones multimedia y los amantes de los juegos, de hecho AMD recomienda combinar este procesador con la tarjeta gráfica ATI Radeon 2600 XT con el fin de obtener resultados óptimos. (Precio aprox. del procesador: 180 euros). El veterano procesador Athlon ha sido actualizado a 64 bits y al doble núcleo, resultando de ello procesadores como el Athlon 64 X2 5200 al increíble precio de 100 euros. Un dato muy importante, todo lo que ahorremos en el procesador lo podemos invertir en la placa madre o la tarjeta gráfica. Este procesador es tres veces más barato que su equivalente en procesadores Intel. Los Athlon 64 X2 son especialmente apropiados para usuarios profesionales.

18. Pero si lo que que buscamos es un equipo básico que sólo se va a emplear para navegar por Internet y enviar correos electrónicos, un procesador Sempron LE-1150 es más que de sobra, su precio: 32 euros. No hace falta ser un lince para darse cuenta de que los procesadores AMD son mucho más económicos, y lo cierto es que si se integran adecuadamente con el resto de hardware el resultado que se obtiene es bastante bueno.

19. Los Core i3 para procesadores de gama básica o de entrada; Core i5 para requerimientos intermedios; y el Core i7 para usuarios de alto desempeño. Estos modelos han empezado a aparecer en los desarrollos actuales de Intel como los nombre clave Lynnfield y Clarkfield y Bloomfield. Intel distribuye su nueva gama de microprocesadores, los micros i7, i5 e i3, que tienen como nombre Lynnfield (Core i5 y Core i7 de gama baja) y Clarkdale (Core i5 con gráficas integradas y los Core i3). Los microprocesadores Bloomfield quedan reservados a los más potentes Core i7 que no son realmente asequibles para un uso doméstico. Los Core i3 son unos microprocesadores de doble núcleo y fabricados en 32nm, 4MB de Caché L3 y lo más novedoso y distintivo es que incorporan en el propio procesador, la tarjeta gráfica. Los procesadores Intel Core i3 están diseñados para ofrecer alto rendimiento en la ejecución de videos de alta definición y tareas con gráficos 3D. El procesador Core i3 es una opción inteligente para el hogar y la oficina, también cuenta con la Tecnología Intel® Hyper-Threading, que permite que cada núcleo de su procesador trabaje en dos tareas al mismo tiempo, suministrando el desempeño que necesita para hacer tares múltiples de manera inteligente.

20. Los Core i5 Los Core i5 tienen dos versiones a la venta, la Clarkdale, que al igual que los Core i3 llevan la gráfica integrada y están fabricados en 32nm, y luego los englobados en Lynnfield. Los Core i5 Clarkdale tiene cuatro núcleos. Estos microprocesadores si que llevan Turbo Boost. Si hablamos sobre el rendimientos que generan los Core i3 y los Core i5 desarrollan 4 procesos simultáneos, 2 por cada núcleo y 1 por cada núcleo respectivamente. Si pasamos a hablar de los Core i5 Lynnfield, nos encontramos con microprocesadores de 4 núcleos que en este caso están fabricados en 45nm. Son de mayor tamaño y consumen más energía que sus hermanos pequeños. Estos procesadores están orientados a ordenadores de gama alta y dan mejor rendimiento gráfico y multimedia que los Clarkdale a pesar de que a partir de estos modelos ya no se incluye la gráfica en el procesador.

21. los Core i7 también tienen una serie de micros dentro de los Lynnfield y que al igual que todos estos, son acoplados a la placa base a través del Socket 1156 y fabricados en 45nm. Lo mejor de los Core i7 es que además de tener 4 núcleos, llevan las dos tecnologías punteras de Intel, el Turbo Boost y el Hyperthreading. Esto hace que su velocidad de procesamiento sea muy alta y que en su caso, con 4 núcleos, genere nada más y nada menos que 8 procesos simultaneos. Los microprocesadores Lynnfield (incluimos el Core i5 por supuesto) tienen una memoria Caché L3 de 8MB, el doble que los Clarkdale. Ahora, los Core i7 Bloomfield tienen las mismas características que el resto de los Core i7, pero el Socket de conexión es el modelo 1366 (posiblemente la misma que los rumoreados Core i9). los Core i7
