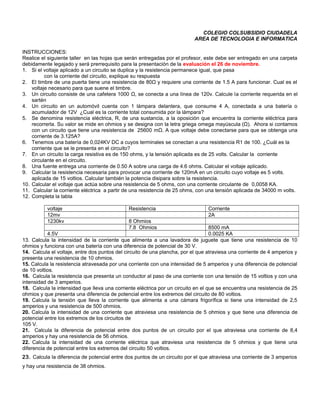

1. COLEGIO COLSUBSIDIO CIUDADELA
AREA DE TECNOLOGIA E INFORMATICA
INSTRUCCIONES:
Realice el siguiente taller en las hojas que serán entregadas por el profesor, este debe ser entregado en una carpeta
debidamente legajado y será prerrequisito para la presentación de la evaluación el 26 de noviembre.
1. Si el voltaje aplicado a un circuito se duplica y la resistencia permanece igual, que pasa
con la corriente del circuito, explique su respuesta
2. El timbre de una puerta tiene una resistencia de 80Ω y requiere una corriente de 1.5 A para funcionar. Cual es el
voltaje necesario para que suene el timbre.
3. Un circuito consiste de una cafetera 1000 Ω, se conecta a una línea de 120v. Calcule la corriente requerida en el
sartén
4. Un circuito en un automóvil cuenta con 1 lámpara delantera, que consume 4 A, conectada a una batería o
acumulador de 12V ¿Cual es la corriente total consumida por la lámpara?
5. Se denomina resistencia eléctrica, R, de una sustancia, a la oposición que encuentra la corriente eléctrica para
recorrerla. Su valor se mide en ohmios y se designa con la letra griega omega mayúscula (Ω). Ahora si contamos
con un circuito que tiene una resistencia de 25600 mΩ. A que voltaje debe conectarse para que se obtenga una
corriente de 3.125A?
6. Tenemos una batería de 0,024KV DC a cuyos terminales se conectan a una resistencia R1 de 100. ¿Cuál es la
corriente que se le presenta en el circuito?
7. En un circuito la carga resistiva es de 150 ohms, y la tensión aplicada es de 25 volts. Calcular la corriente
circulante en el circuito.
8. Una fuente entrega una corriente de 0.50 A sobre una carga de 4.6 ohms. Calcular el voltaje aplicado.
9. Calcular la resistencia necesaria para provocar una corriente de 120mA en un circuito cuyo voltaje es 5 volts.
aplicada de 15 voltios. Calcular también la potencia disipara sobre la resistencia.
10. Calcular el voltaje que actúa sobre una resistencia de 5 ohms, con una corriente circulante de 0,0058 KA.
11. Calcular la corriente eléctrica a partir de una resistencia de 25 ohms, con una tensión aplicada de 34000 m volts.
12. Completa la tabla
voltaje
12mv
1230kv
Resistencia
Corriente
2A
8 Ohmios
7.8 Ohmios
8500 mA
4.5V
0.0025 KA
13. Calcula la intensidad de la corriente que alimenta a una lavadora de juguete que tiene una resistencia de 10
ohmios y funciona con una batería con una diferencia de potencial de 30 V.
14. Calcula el voltaje, entre dos puntos del circuito de una plancha, por el que atraviesa una corriente de 4 amperios y
presenta una resistencia de 10 ohmios.
15. Calcula la resistencia atravesada por una corriente con una intensidad de 5 amperios y una diferencia de potencial
de 10 voltios.
16. Calcula la resistencia que presenta un conductor al paso de una corriente con una tensión de 15 voltios y con una
intensidad de 3 amperios.
18. Calcula la intensidad que lleva una corriente eléctrica por un circuito en el que se encuentra una resistencia de 25
ohmios y que presenta una diferencia de potencial entre los extremos del circuito de 80 voltios.
19. Calcula la tensión que lleva la corriente que alimenta a una cámara frigorífica si tiene una intensidad de 2,5
amperios y una resistencia de 500 ohmios.
20. Calcula la intensidad de una corriente que atraviesa una resistencia de 5 ohmios y que tiene una diferencia de
potencial entre los extremos de los circuitos de
105 V.
21. Calcula la diferencia de potencial entre dos puntos de un circuito por el que atraviesa una corriente de 8,4
amperios y hay una resistencia de 56 ohmios.
22. Calcula la intensidad de una corriente eléctrica que atraviesa una resistencia de 5 ohmios y que tiene una
diferencia de potencial entre los extremos del circuito 50 voltios.
23. Calcula la diferencia de potencial entre dos puntos de un circuito por el que atraviesa una corriente de 3 amperios
y hay una resistencia de 38 ohmios.

2. 24. Calcula la resistencia de una corriente eléctrica que tiene 2 amperios y una pila con 4 voltios.
25. Calcula la intensidad de la corriente que llega a un frigorífico que presenta una resistencia de 50 ohmios y que
tiene una diferencia de potencial entre los extremos del circuito de 250 voltios.
