El documento describe un proyecto para diseñar un pequeño pabellón de madera trasladable de 6x6x3 metros que cumpla con 11 restricciones. El proyecto debe entregar planos, maqueta, manual de montaje y será realizado por grupos de 3 estudiantes.

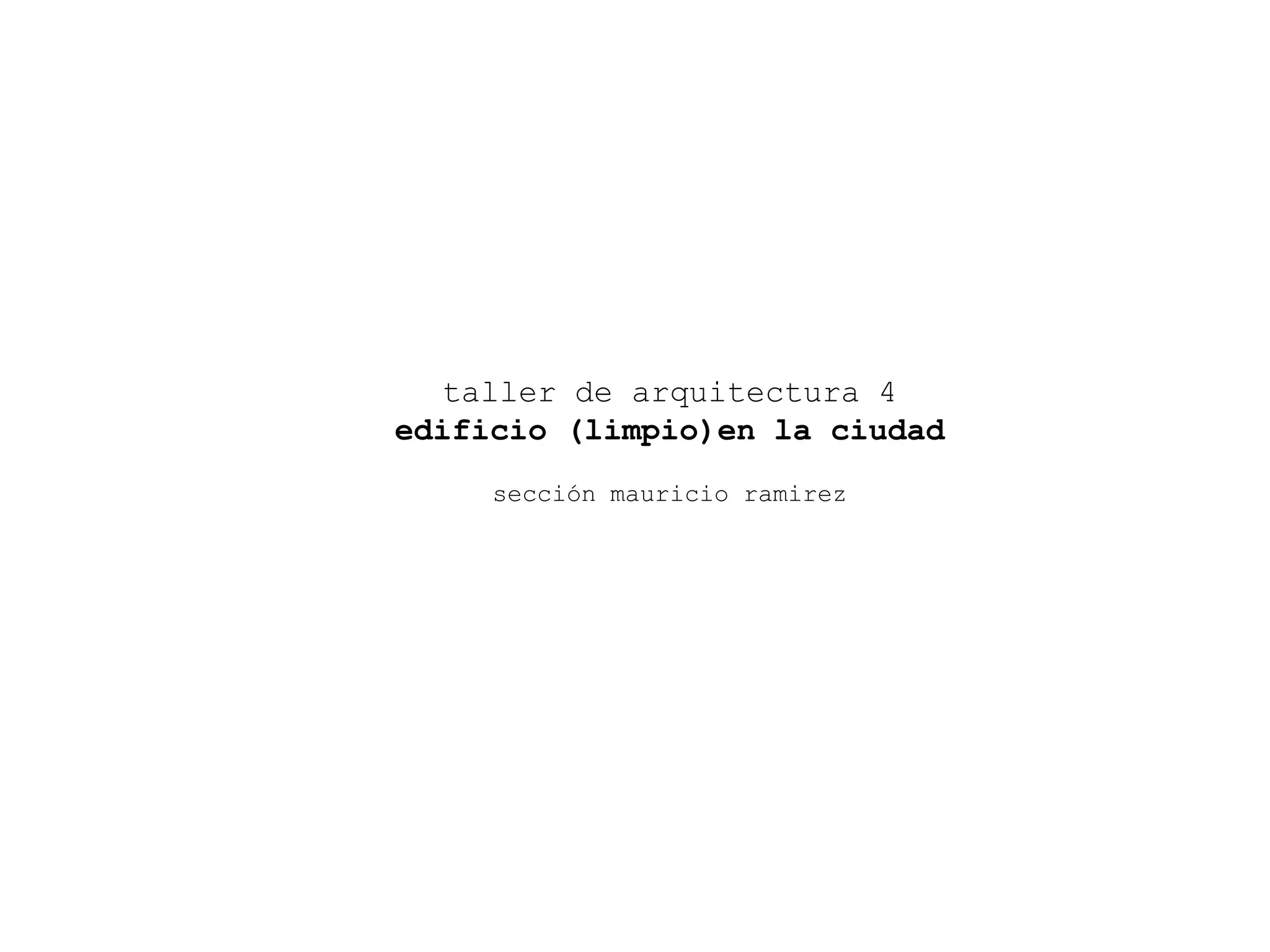

1. taller de arquitectura 4
edificio (limpio)en la ciudad
sección mauricio ramirez

2. tarea 1
pequeño pabellón de madera
trasladable

3. información 1
ejercicio en grupo, integrado
por 3 estudiantes

4. información 2
entrega:
01 planta 1:25
01 elevación 1:25
01 corte escantillón 1:25
01 maqueta
01 procedimiento gráfico (un
manual)de montaje(verídico!)
incluyendo información de pesos y
herramientas
(ojo: es un modelo BIM = Revit, Allplan u
otro + una maqueta + edición en
Illustrator u otro software)

5. restricción 1
estar inscrito en el siguiente
volumen
=
6 x 6 x 3 mts

6. restricción 2
Idealmente sin apoyos
intermedios.
Si los proponen, deben
organizar espacialmente la
superficie para tener un
acceso definido y un espacio
adaptable para
servicios, instalaciones
técnicas temporales u otros.

7. restricción 3
estructura
+
cerramiento
+
sistema constructivo
=
una sola superficie

8. restricción 4
material
=
placa terciada estructural
y/o
madera cepillada arauco

9. restricción 5
conexiones
(en fabricación y/o montaje)
=
pernos
y/o
tornillos
y/o
conectores metálicos
y/o
trabados
y/o
ensambles

10. restricción 6
cubierta
=
tela ferrari (tensoestructura)
o
placa terciada sellada (epóxico)

11. restricción 7
suelo
=
placa terciada
+
envigado modular
+
apoyos mínimos
+
(suelo puede/debe colaborar
con estructura)

12. restricción 8
envolvente
cubierta
=
100% impermeable al agua
(puede ser traslúcida, se aceptan
perfiles aguas-lluvia galvanizados o
inoxidables si o no estructurales)
Paramentos verticales y/o
inclinados
=
De 30% a 70% transparencia
total
a)transparencia medida en total de
desarrollo de paramento
b)porcentaje restante puede ser
traslúcido

13. restricción 9
pesos
=
peso máximo pieza o componente mayor
=
70 kg

14. restricción 10
montaje in situ
=
máximo 4 operarios
+
máximo de 3 herramientas
(manuales, eléctricas a red o a
batería)
+
sin excavaciones para fundar

15. restricción 11
traslado
=
máximo 4 operarios
+
volumen y peso total
trasladable en un camión 3/4

16. comodín 1
estructura
=
se permite uso de cable de
acero
o
barra maciza de acero Ø 4mm
con hilo en extremos

17. comodín 2
armado
=
Pueden ser utilizados andamios
u otras estructuras
provisorias
(que deben ser transportadas
en el mismo camión)

18. comodín 3
preguntas
=
pueden hacer todas las
preguntas que crean necesarias

19. premio
la mejor propuesta recibirá
=
un libro de regalo para cada
uno de los 3 integrantes
+
una muy buena nota
(este ejercicio equivale al 20% del
bimestre)

20. blog
www.edificiolimpio.blogspot.com
Enviar info a
mauricioramirezmolina@gmail.com
