El documento describe los conceptos de presión atmosférica, presión absoluta, presión relativa y presión de vacío. Explica que la presión absoluta es la presión real que se ejerce en un punto, mientras que la presión relativa es la diferencia entre la presión absoluta y la atmosférica. También describe los diferentes tipos de instrumentos para medir la presión, como los mecánicos, electromecánicos, neumáticos y electrónicos. Finalmente, propone algunas actividades prácticas para medir y monitorear la

1. PRESION ATMOFERICA
PRESION ATMOFERICA
PRESION ABSOLUTA
PRESION ABSOLUTA
PRESION
PRESION PRESION
PRESION
PRESION
RELATIVA
RELATIVA
DE VACIO
DE VACIO

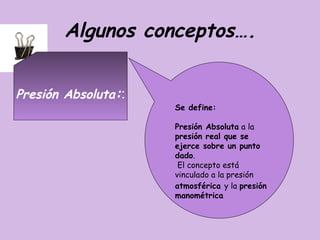

2. Algunos conceptos….
Presión Absoluta::
Se define:
Presión Absoluta a la
presión real que se
ejerce sobre un punto
dado.
El concepto está
vinculado a la presión
atmosférica y la presión
manométrica

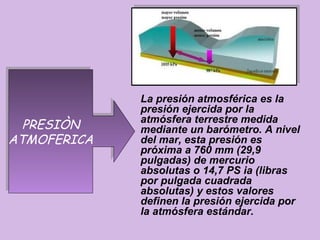

3. La presión atmosférica es la
presión ejercida por la
PRESIÒN
PRESIÒN atmósfera terrestre medida
mediante un barómetro. A nivel
ATMOFERICA
ATMOFERICA del mar, esta presión es
próxima a 760 mm (29,9
pulgadas) de mercurio
absolutas o 14,7 PS ia (libras
por pulgada cuadrada
absolutas) y estos valores
definen la presión ejercida por
la atmósfera estándar.

5. LO VEMOS ASI….
LO SENTIMOS…

6. La Presión Relativa es la
determinada por un
elemento que mide la
diferencia entre la
presión absoluta y la PRESION RELATIVA
PRESION RELATIVA
atmosférica del lugar
donde se efectúa la
medición

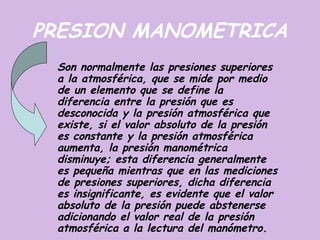

7. PRESION MANOMETRICA
Son normalmente las presiones superiores
a la atmosférica, que se mide por medio
de un elemento que se define la
diferencia entre la presión que es
desconocida y la presión atmosférica que
existe, si el valor absoluto de la presión
es constante y la presión atmosférica
aumenta, la presión manométrica
disminuye; esta diferencia generalmente
es pequeña mientras que en las mediciones
de presiones superiores, dicha diferencia
es insignificante, es evidente que el valor
absoluto de la presión puede abstenerse
adicionando el valor real de la presión
atmosférica a la lectura del manómetro.

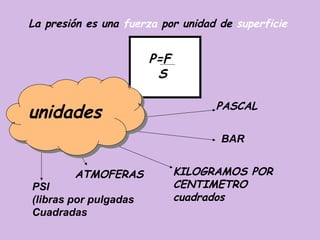

8. La presión es una fuerza por unidad de superficie
P=F
S
PASCAL
unidades
unidades
unidades
BAR
ATMOFERAS KILOGRAMOS POR
PSI CENTIMETRO
(libras por pulgadas cuadrados
Cuadradas

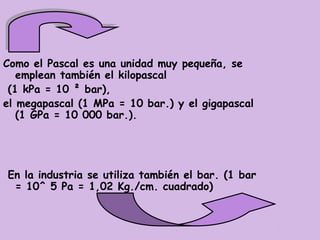

9. Como el Pascal es una unidad muy pequeña, se
emplean también el kilopascal
(1 kPa = 10 ² bar),
el megapascal (1 MPa = 10 bar.) y el gigapascal
(1 GPa = 10 000 bar.).
En la industria se utiliza también el bar. (1 bar
= 10^ 5 Pa = 1,02 Kg./cm. cuadrado)

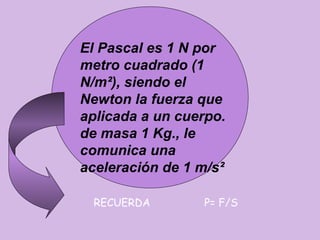

10. El Pascal es 1 Newton por metro
El Pascal es 1 N por
cuadrado (1 N/m²), siendo el Newton la
fuerza que aplicada a un cuerpo. de
metro cuadrado (1
masa 1 Kg., le comunica una
aceleración de 1 m/s²
N/m²), siendo el
Newton la fuerza que
aplicada a un cuerpo.
de masa 1 Kg., le
comunica una
aceleración de 1 m/s²
RECUERDA P= F/S

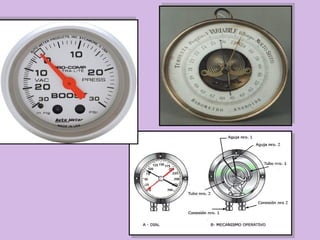

11. Como medimos la Presión?
Los instrumentos para medir la presión
Pueden ser:
mecánicos
electromecánicos neumáticos
electrónicos

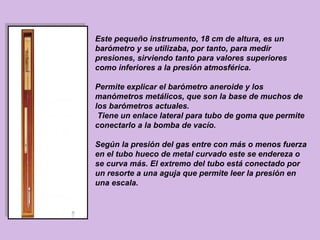

13. Este pequeño instrumento, 18 cm de altura, es un
barómetro y se utilizaba, por tanto, para medir
presiones, sirviendo tanto para valores superiores
como inferiores a la presión atmosférica.
Permite explicar el barómetro aneroide y los
manómetros metálicos, que son la base de muchos de
los barómetros actuales.
Tiene un enlace lateral para tubo de goma que permite
conectarlo a la bomba de vacío.
Según la presión del gas entre con más o menos fuerza
en el tubo hueco de metal curvado este se endereza o
se curva más. El extremo del tubo está conectado por
un resorte a una aguja que permite leer la presión en
una escala.

14. El elemento en espiral
se forma arrollando el
tubo Bourdon en forma
de espiral alrededor de
un eje común, y el
helicoidal arrollando mas
de una espira en forma
de hélice..
El diafragma consiste en una
o varias capsulas circulares
conectadas rígidamente entre
si por soldadura, de forma
que al aplicar presión, cada
capsula se deforma y la suma
de los pequeños
desplazamientos es
amplificada por un juego de
palancas.
El material del diafragma es normalmente aleación
de níquel o inconel x. Se utiliza para pequeñas
presiones

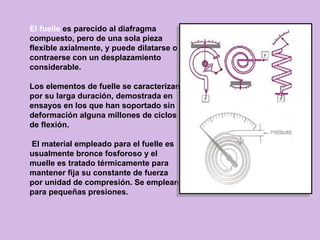

15. El fuelle es parecido al diafragma
compuesto, pero de una sola pieza
flexible axialmente, y puede dilatarse o
contraerse con un desplazamiento
considerable.
Los elementos de fuelle se caracterizan
por su larga duración, demostrada en
ensayos en los que han soportado sin
deformación alguna millones de ciclos
de flexión.
El material empleado para el fuelle es
usualmente bronce fosforoso y el
muelle es tratado térmicamente para
mantener fija su constante de fuerza
por unidad de compresión. Se emplean
para pequeñas presiones.

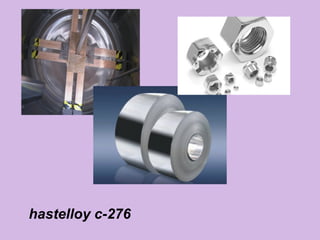

16. hastelloy c-276

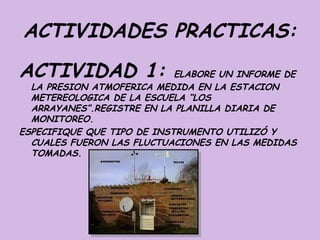

17. ACTIVIDADES PRACTICAS:
ACTIVIDAD 1: ELABORE UN INFORME DE
LA PRESION ATMOFERICA MEDIDA EN LA ESTACION
METEREOLOGICA DE LA ESCUELA “LOS
ARRAYANES”.REGISTRE EN LA PLANILLA DIARIA DE
MONITOREO.
ESPECIFIQUE QUE TIPO DE INSTRUMENTO UTILIZÓ Y
CUALES FUERON LAS FLUCTUACIONES EN LAS MEDIDAS
TOMADAS.

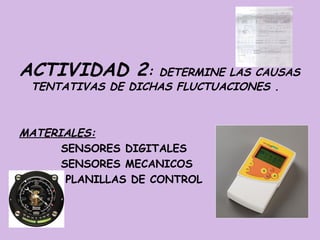

18. ACTIVIDAD 2: DETERMINE LAS CAUSAS
TENTATIVAS DE DICHAS FLUCTUACIONES .
MATERIALES:
SENSORES DIGITALES
SENSORES MECANICOS
PLANILLAS DE CONTROL
