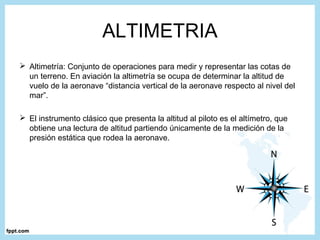

1. ALTIMETRIA
 Altimetría: Conjunto de operaciones para medir y representar las cotas de
un terreno. En aviación la altimetría se ocupa de determinar la altitud de
vuelo de la aeronave “distancia vertical de la aeronave respecto al nivel del
mar”.
 El instrumento clásico que presenta la altitud al piloto es el altímetro, que
obtiene una lectura de altitud partiendo únicamente de la medición de la
presión estática que rodea la aeronave.

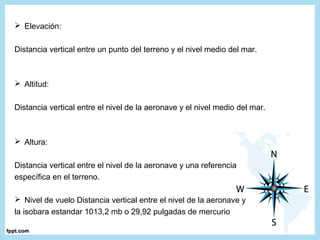

2.  Elevación:
Distancia vertical entre un punto del terreno y el nivel medio del mar.
 Altitud:
Distancia vertical entre el nivel de la aeronave y el nivel medio del mar.
 Altura:
Distancia vertical entre el nivel de la aeronave y una referencia
específica en el terreno.
 Nivel de vuelo Distancia vertical entre el nivel de la aeronave y
la isobara estandar 1013,2 mb o 29,92 pulgadas de mercurio

4. ATMOSFERA STANDARD
Jhon Leon Ladino Instructor IET

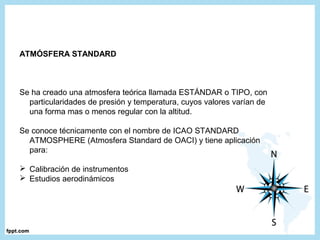

5. ATMÓSFERA STANDARD
Se ha creado una atmosfera teórica llamada ESTÁNDAR o TIPO, con
particularidades de presión y temperatura, cuyos valores varían de
una forma mas o menos regular con la altitud.
Se conoce técnicamente con el nombre de ICAO STANDARD
ATMOSPHERE (Atmosfera Standard de OACI) y tiene aplicación
para:
 Calibración de instrumentos
 Estudios aerodinámicos

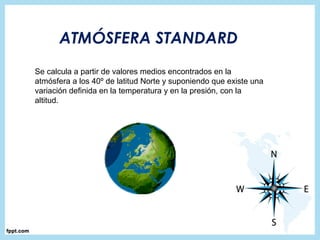

6. ATMÓSFERA STANDARD
Se calcula a partir de valores medios encontrados en la
atmósfera a los 40º de latitud Norte y suponiendo que existe una
variación definida en la temperatura y en la presión, con la
altitud.

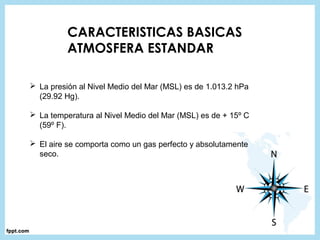

7. CARACTERISTICAS BASICAS
ATMOSFERA ESTANDAR
 La presión al Nivel Medio del Mar (MSL) es de 1.013.2 hPa
(29.92 Hg).
 La temperatura al Nivel Medio del Mar (MSL) es de + 15º C
(59º F).
 El aire se comporta como un gas perfecto y absolutamente
seco.

8. GRADIENTE
 Tasa de variación de un elemento meteorológico en
función de la distancia.
 GRADIENTE VERTICAL DE PRESION: Es la razón en
que la presión atmosférica aumenta o disminuye con la
altura.

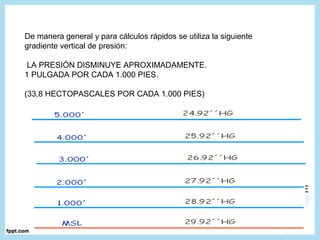

9. De manera general y para cálculos rápidos se utiliza la siguiente
gradiente vertical de presión:
LA PRESIÓN DISMINUYE APROXIMADAMENTE.
1 PULGADA POR CADA 1.000 PIES.
(33,8 HECTOPASCALES POR CADA 1.000 PIES)

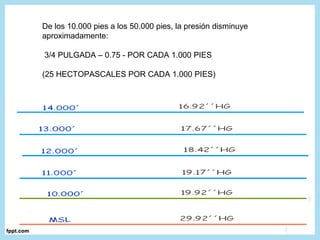

10. De los 10.000 pies a los 50.000 pies, la presión disminuye
aproximadamente:
3/4 PULGADA – 0.75 - POR CADA 1.000 PIES
(25 HECTOPASCALES POR CADA 1.000 PIES)

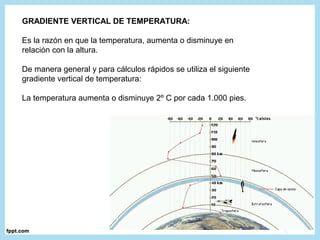

11. GRADIENTE VERTICAL DE TEMPERATURA:
Es la razón en que la temperatura, aumenta o disminuye en
relación con la altura.
De manera general y para cálculos rápidos se utiliza el siguiente
gradiente vertical de temperatura:
La temperatura aumenta o disminuye 2º C por cada 1.000 pies.

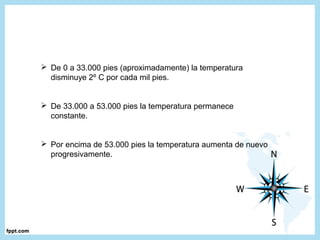

12.  De 0 a 33.000 pies (aproximadamente) la temperatura
disminuye 2º C por cada mil pies.
 De 33.000 a 53.000 pies la temperatura permanece
constante.
 Por encima de 53.000 pies la temperatura aumenta de nuevo
progresivamente.

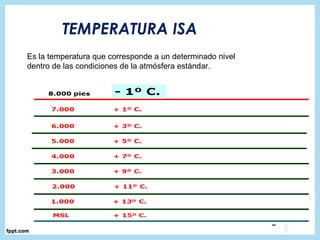

13. TEMPERATURA ISA
Es la temperatura que corresponde a un determinado nivel
dentro de las condiciones de la atmósfera estándar.
