El documento describe la tarjeta Arduino, que es una plataforma electrónica de código abierto que permite a los usuarios crear proyectos electrónicos interactivos. Arduino Uno es un tipo popular de tarjeta Arduino que contiene un microcontrolador, memoria y conexiones para entradas y salidas digitales y analógicas. El hardware Arduino se puede programar con software de código abierto para controlar una variedad de proyectos.

1. 1

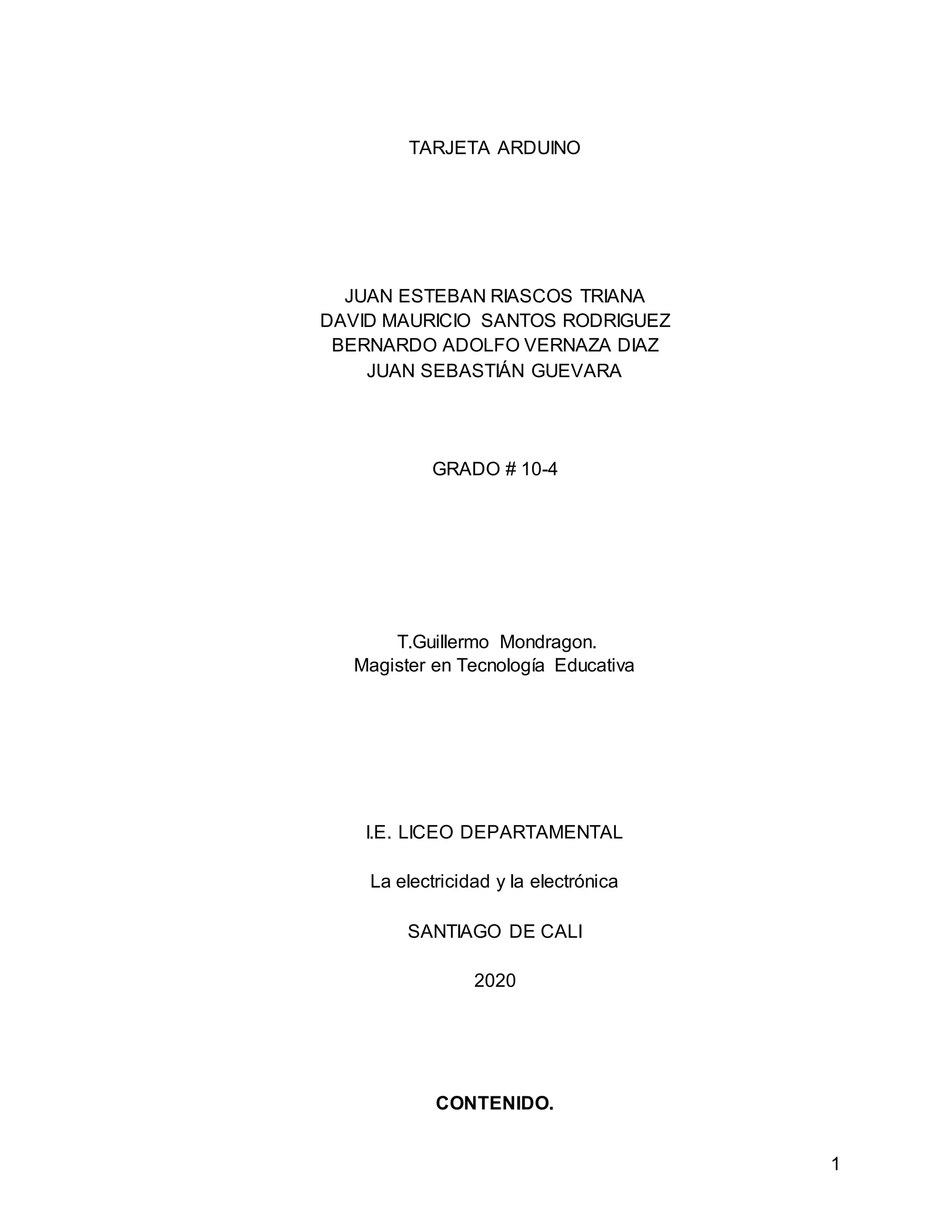

TARJETA ARDUINO
JUAN ESTEBAN RIASCOS TRIANA
DAVID MAURICIO SANTOS RODRIGUEZ
BERNARDO ADOLFO VERNAZA DIAZ
JUAN SEBASTIÁN GUEVARA
GRADO # 10-4
T.Guillermo Mondragon.
Magister en Tecnología Educativa
I.E. LICEO DEPARTAMENTAL
La electricidad y la electrónica
SANTIAGO DE CALI
2020
CONTENIDO.

2. 2

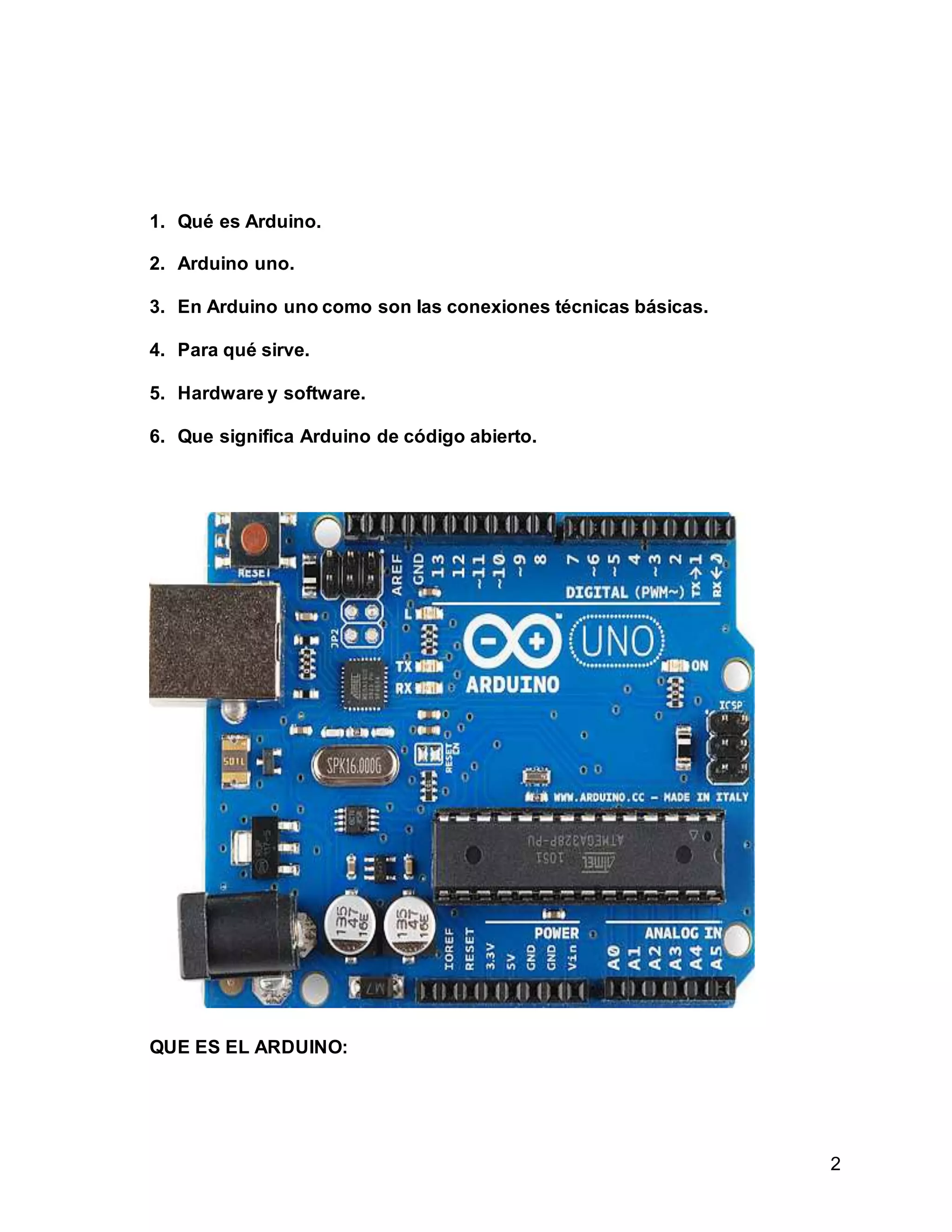

1. Qué es Arduino.
2. Arduino uno.
3. En Arduino uno como son las conexiones técnicas básicas.
4. Para qué sirve.
5. Hardware y software.
6. Que significa Arduino de código abierto.
QUE ES EL ARDUINO:

3. 3

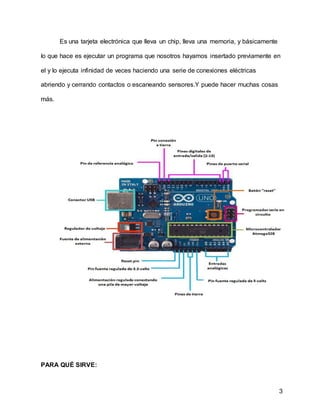

Es una tarjeta electrónica que lleva un chip, lleva una memoria, y básicamente
lo que hace es ejecutar un programa que nosotros hayamos insertado previamente en
el y lo ejecuta infinidad de veces haciendo una serie de conexiones eléctricas
abriendo y cerrando contactos o escaneando sensores.Y puede hacer muchas cosas
más.
PARA QUÉ SIRVE:

4. 4

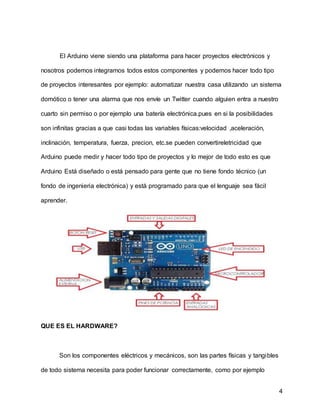

El Arduino viene siendo una plataforma para hacer proyectos electrónicos y
nosotros podemos integramos todos estos componentes y podemos hacer todo tipo
de proyectos interesantes por ejemplo: automatizar nuestra casa utilizando un sistema
domótico o tener una alarma que nos envíe un Twitter cuando alguien entra a nuestro
cuarto sin permiso o por ejemplo una batería electrónica.pues en si la posibilidades
son infinitas gracias a que casi todas las variables físicas:velocidad ,aceleración,
inclinación, temperatura, fuerza, precion, etc.se pueden convertireletricidad que
Arduino puede medir y hacer todo tipo de proyectos y lo mejor de todo esto es que
Arduino Está diseñado o está pensado para gente que no tiene fondo técnico (un
fondo de ingenieria electrónica) y está programado para que el lenguaje sea fácil
aprender.
QUE ES EL HARDWARE?
Son los componentes eléctricos y mecánicos, son las partes físicas y tangibles
de todo sistema necesita para poder funcionar correctamente, como por ejemplo

5. 5

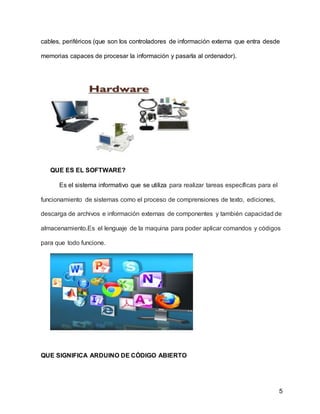

cables, periféricos (que son los controladores de información externa que entra desde
memorias capaces de procesar la información y pasarla al ordenador).
QUE ES EL SOFTWARE?
Es el sistema informativo que se utiliza para realizar tareas específicas para el
funcionamiento de sistemas como el proceso de comprensiones de texto, ediciones,
descarga de archivos e información externas de componentes y también capacidad de
almacenamiento.Es el lenguaje de la maquina para poder aplicar comandos y códigos
para que todo funcione.
QUE SIGNIFICA ARDUINO DE CÓDIGO ABIERTO

6. 6
El código abierto de arduino es una plataforma electrónica muy popular que
hace contar con los principios de software y hardware fáciles de usar.es decir,es una
forma más sencilla de realizar trabajos o proyectos interactivos para cualquier
persona.
COMO SON LAS CONEXIONES TÉCNICAS BÁSICAS EN ARDUINO UNO:
Las conexiones técnicas básicas del arduino uno son las siguientes:
● Entradas de alimentación: se puede desde una fuente de alimentación
externa de 9v y también directamente al pin vin o al puerto usb.
● Entradas digitales: es para la toma de datos digitales binarios (0 v y 5 v).
● Salidas digitales: es para ofrecer al exterior valores digitales (0v y 5v).
● Entradas/salidas analógicas: se pueden con valores de entrada/salida entre 0
v y 5 v .
● Comunicación serie: en los pines 0 y 1 con otros dispositivos.
● Conector USB: tipo impresora con doble función:
1. Alimentación de la placa.
2. Entrada y salida de datos entre arduino y el ordenador.

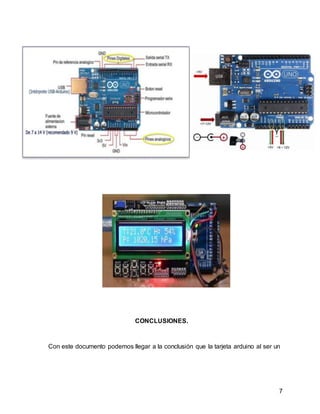

● Imágenes:

7. 7
CONCLUSIONES.
Con este documento podemos llegar a la conclusión que la tarjeta arduino al ser un

8. 8

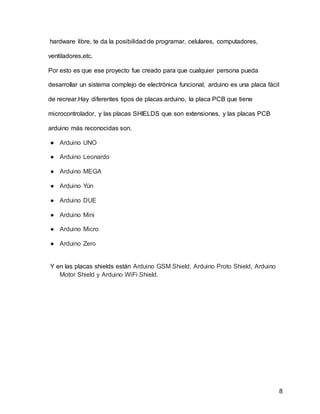

hardware libre, te da la posibilidad de programar, celulares, computadores,
ventiladores,etc.
Por esto es que ese proyecto fue creado para que cualquier persona pueda
desarrollar un sistema complejo de electrónica funcional, arduino es una placa fácil
de recrear.Hay diferentes tipos de placas arduino, la placa PCB que tiene
microcontrolador, y las placas SHIELDS que son extensiones, y las placas PCB
arduino más reconocidas son.
● Arduino UNO
● Arduino Leonardo
● Arduino MEGA
● Arduino Yún
● Arduino DUE
● Arduino Mini
● Arduino Micro
● Arduino Zero
Y en las placas shields están Arduino GSM Shield, Arduino Proto Shield, Arduino
Motor Shield y Arduino WiFi Shield.
