1. Tarjeta
Madre.
PLACA BASE O MOTHERBOARD.
María Vanessa Valera Vásquez.
Instituto Universitario Jesús Obrero. IUJO
01

2. CPU: La unidad de procesamiento central o CPU
puede definirse como el cerebro de una
computadora. Todos los cálculos complejos se
llevan a cabo en el interior de la CPU.
Circuito integrado auxiliar o chipset: El chipset
está conformado por dos partes, el puente norte y
el puente sur. Estos dos chips controlan el flujo de
datos que entra y sale de la CPU.
Ranuras RAM: Las ranuras RAM sostienen las
tarjetas de memoria de acceso aleatorio (RAM). El
CPU guarda datos y otras instrucciones
informáticas en la RAM.
Ranuras de expansión: Las ranuras para tarjetas de
expansión permiten añadirle dispositivos adicionales a
la tarjeta madre. Los dispositivos que más se
adicionan, por lo general, incluyen artículos tales como
tarjetas inalámbricas, de video y de sonido.
Batería CMOS: La batería CMOS le da energía al chip de
la computadora responsable de iniciar las primeras
series de instrucciones cuando la computadora se
enciende. La batería CMOS también mantiene el reloj
del sistema sincronizado mientras la computadora
está apagada.
Puertos de interfaz: La tarjeta madre también contiene
los puertos para el teclado y el ratón, así como también
las interfaces en serie, paralelas, Firewire y USB.
Componentes de la
tarjeta madre
02
La tarjeta madre contiene todos los componentes importantes de
un sistema computacional. Muchos de estos son microscópicos y
casi invisibles al ojo humano, mientras que otros son expansibles y
pueden reemplazarse cuando se desee. Aunque la tecnología ha
cambiado y seguirá haciéndolo, los componentes básicos que
forman la tarjeta madre siguen siendo los mismos.
TARJETA DE CIRCUITO IMPRESO A LA QUE SE
CONECTAN LOS COMPONENTES QUE
CONSTITUYEN LA COMPUTADORA.

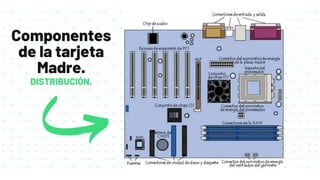

3. Componentes
de la tarjeta
Madre.
DISTRIBUCIÓN.

4. Reconocimiento de
puertos y dispositivos.
CHIPSET
El chipset es una serie o conjunto de circuitos
electrónicos, que gestionan las transferencias de
datos entre los diferentes componentes de la
computadora (procesador, memoria, tarjeta
gráfica, unidad de almacenamiento secundario, y
así).
En el caso de los computadores PC, es un
esquema de arquitectura abierta que establece
modularidad: el Chip-set debe tener interfaces
estándar para los demás dispositivos. Esto
permite escoger entre varios dispositivos
estándar, por ejemplo en el caso de los buses de
expansión, algunas tarjetas madre pueden tener
bus PCI-Express y soportar diversos tipos de
tarjetas de distintos anchos de bus (1x, 8x, 16x).
En el caso de equipos portátiles o de marca, el
chip-set puede ser diseñado a la medida y aunque
no soporte gran variedad de tecnologías,
presentará alguna interfaz de dispositivo.
• El puente norte, northbridge, MCH (memory controller hub) o
GMCH (graphic MCH), se usa como puente de enlace entre el
microprocesador y la memoria. Controla las funciones de
acceso hacia y entre el microprocesador, la memoria RAM, el
puerto gráfico AGP o el PCI-Express de gráficos, y las
comunicaciones con el puente sur.
• El puente sur, southbridge o ICH (input controller hub), controla
los dispositivos asociados como son la controladora de discos
IDE, puertos USB, FireWire, SATA, RAID, ranuras PCI, ranura
AMR, ranura CNR, puertos infrarrojos, disquetera, LAN, PCI-
Express 1x y una larga lista de todos los elementos que podamos
imaginar integrados en la placa madre. Es el encargado de
comunicar el procesador con el resto de los periféricos.
03

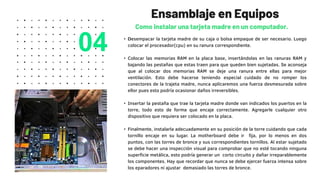

5. • Desempacar la tarjeta madre de su caja o bolsa empaque de ser necesario. Luego
colocar el procesador(cpu) en su ranura correspondiente.
• Colocar las memorias RAM en la placa base, insertándolas en las ranuras RAM y
bajando las pestañas que estas traen para que queden bien sujetadas. Se aconseja
que al colocar dos memorias RAM se deje una ranura entre ellas para mejor
ventilación. Esto debe hacerse teniendo especial cuidado de no romper los
conectores de la trajeta madre, nunca aplicaremos una fuerza desmesurada sobre
ellor pues esto podría ocasionar daños irreversibles.
• Insertar la pestaña que trae la tarjeta madre donde van indicados los puertos en la
torre, todo esto de forma que encaje correctamente. Agregarle cualquier otro
dispositivo que requiera ser colocado en la placa.
• Finalmente, instalarla adecuadamente en su posición de la torre cuidando que cada
tornillo encaje en su lugar. La motherboard debe ir fija, por lo menos en dos
puntos, con las torres de bronce y sus correspondientes tornillos. Al estar sujetado
se debe hacer una inspección visual para comprobar que no esté tocando ninguna
superficie metálica, esto podría generar un corto circuito y dañar irreparablemente
los componentes. Hay que recordar que nunca se debe ejercer fuerza intensa sobre
los eparadores ni ajustar demasiado las torres de bronce.
Ensamblaje en Equipos
Como instalar una tarjeta madre en un computador.
04
