La tarjeta madre es la pieza central de una computadora que conecta todos los componentes e integra el software BIOS. Actúa como el circuito principal que conecta los dispositivos como la RAM, ROM, procesador y ranuras de expansión. Contiene chips como el northbridge y southbridge para controlar los diferentes componentes.

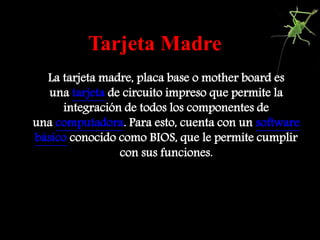

1. Tarjeta Madre
La tarjeta madre, placa base o mother board es
una tarjeta de circuito impreso que permite la
integración de todos los componentes de
una computadora. Para esto, cuenta con un software
básico conocido como BIOS, que le permite cumplir
con sus funciones.

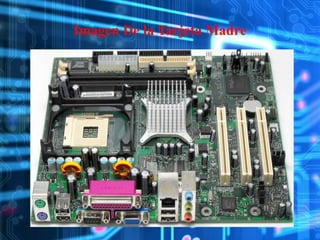

2. Imagen De la Tarjeta Madre

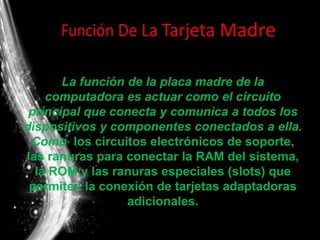

3. La función de la placa madre de la
computadora es actuar como el circuito
principal que conecta y comunica a todos los
dispositivos y componentes conectados a ella.
Como los circuitos electrónicos de soporte,
las ranuras para conectar la RAM del sistema,
la ROM y las ranuras especiales (slots) que
permiten la conexión de tarjetas adaptadoras
adicionales.

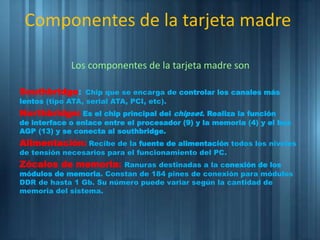

4. Los componentes de la tarjeta madre son
Southbridge: Chip que se encarga de controlar los canales más
lentos (tipo ATA, serial ATA, PCI, etc).
Northbridge: Es el chip principal del chipset. Realiza la función
de interface o enlace entre el procesador (9) y la memoria (4) y el bus
AGP (13) y se conecta al southbridge.
Alimentación: Recibe de la fuente de alimentación todos los niveles
de tensión necesarios para el funcionamiento del PC.
Zócalos de memoria: Ranuras destinadas a la conexión de los
módulos de memoria. Constan de 184 pines de conexión para módulos
DDR de hasta 1 Gb. Su número puede variar según la cantidad de
memoria del sistema.
Componentes de la tarjeta madre

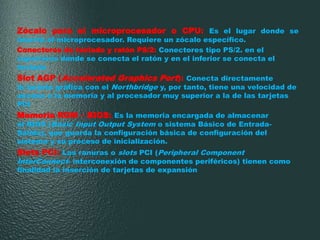

5. Zócalo para el microprocesador o CPU: Es el lugar donde se
inserta el microprocesador. Requiere un zócalo específico.
Conectores de teclado y ratón PS/2: Conectores tipo PS/2. en el
superiores donde se conecta el ratón y en el inferior se conecta el
teclado
Slot AGP (Accelerated Graphics Port): Conecta directamente
la tarjeta gráfica con el Northbridge y, por tanto, tiene una velocidad de
acceso a la memoria y al procesador muy superior a la de las tarjetas
PCI
Memoria ROM – BIOS: Es la memoria encargada de almacenar
el BIOS (Basic Input Output System o sistema Básico de Entrada-
Salida), que guarda la configuración básica de configuración del
sistema y su proceso de inicialización.
Slots PCI: Las ranuras o slots PCI (Peripheral Component
InterConnect- interconexión de componentes periféricos) tienen como
finalidad la inserción de tarjetas de expansión

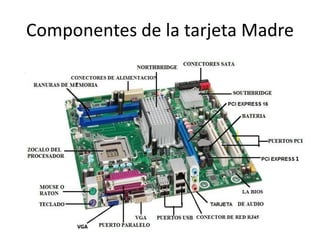

6. Componentes de la tarjeta Madre

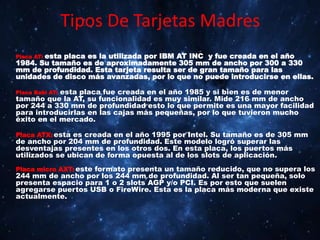

7. Tipos De Tarjetas Madres
Placa AT: esta placa es la utilizada por IBM AT INC y fue creada en el año
1984. Su tamaño es de aproximadamente 305 mm de ancho por 300 a 330
mm de profundidad. Esta tarjeta resulta ser de gran tamaño para las
unidades de disco más avanzadas, por lo que no puede introducirse en ellas.
Placa Babi AT: esta placa fue creada en el año 1985 y si bien es de menor
tamaño que la AT, su funcionalidad es muy similar. Mide 216 mm de ancho
por 244 a 330 mm de profundidad esto lo que permite es una mayor facilidad
para introducirlas en las cajas más pequeñas, por lo que tuvieron mucho
éxito en el mercado.
Placa ATX: esta es creada en el año 1995 por Intel. Su tamaño es de 305 mm
de ancho por 204 mm de profundidad. Este modelo logró superar las
desventajas presentes en los otros dos. En esta placa, los puertos más
utilizados se ubican de forma opuesta al de los slots de aplicación.
Placa micro AXT: este formato presenta un tamaño reducido, que no supera los
244 mm de ancho por los 244 mm de profundidad. Al ser tan pequeña, solo
presenta espacio para 1 o 2 slots AGP y/o PCI. Es por esto que suelen
agregarse puertos USB o FireWire. Esta es la placa más moderna que existe
actualmente.

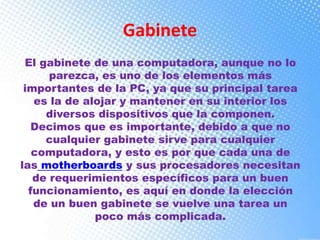

8. Gabinete
El gabinete de una computadora, aunque no lo
parezca, es uno de los elementos más
importantes de la PC, ya que su principal tarea
es la de alojar y mantener en su interior los
diversos dispositivos que la componen.
Decimos que es importante, debido a que no
cualquier gabinete sirve para cualquier
computadora, y esto es por que cada una de
las motherboards y sus procesadores necesitan
de requerimientos específicos para un buen
funcionamiento, es aquí en donde la elección
de un buen gabinete se vuelve una tarea un
poco más complicada.

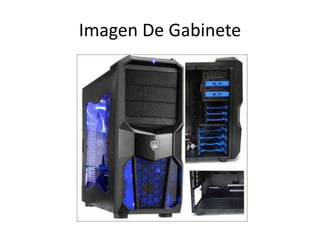

9. Imagen De Gabinete

10. Fuente De Poder
La Fuente de Poder o Fuente de Alimentación es componente
electrónico que sirve para abastecer de electricidad al
computador. Un nombre más adecuado sería el de
transformador, porque convierte o transforma corriente alterna
(AC) en corriente directa (DC), y baja el voltaje de 120 voltios
AC a 12,5 voltios DC, necesarios para la PC y sus componentes.
Además de suministrar la energía para operar la computadora,
la fuente de poder también asegura que esta no opere a menos
que la corriente que se suministre sea suficiente para que
funcione de forma adecuada; es decir, la fuente de poder evita
que la computadora arranque u opere hasta que estén
presentes todos los niveles correctos de energía.

11. Imagen De Fuente De Poder
